Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

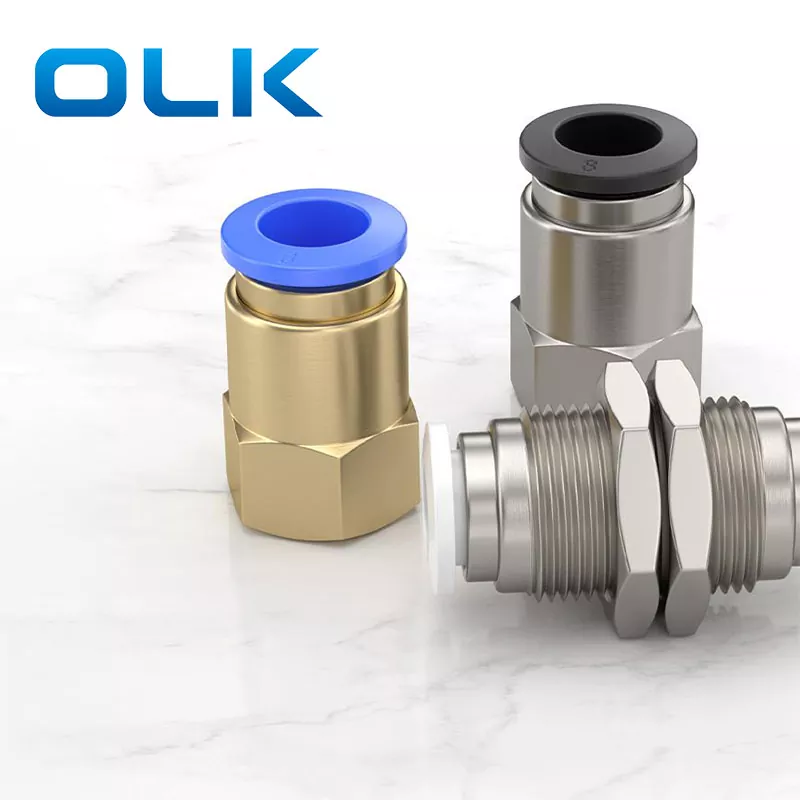

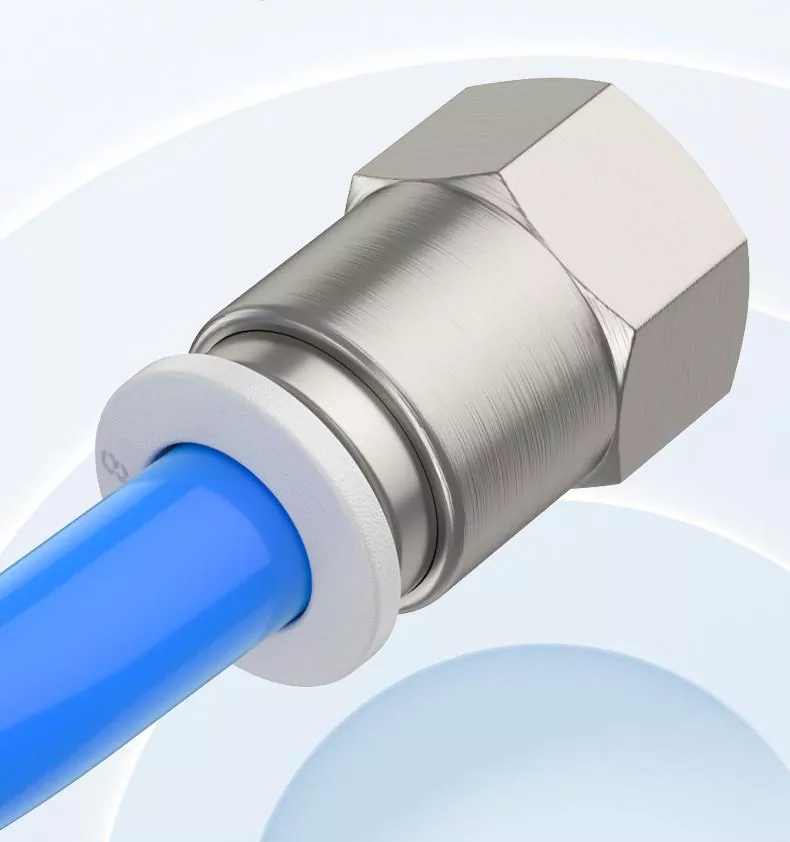

Black,White,BluePCF naissoost sirge suruga toruliitmik ja PC väliskeermega sirge suruga toruliitmik kuuluvad kõik põhitüüpi sisselükkamisliitmikud. Kuid PCF on sisekeermega sirge. Sisekeere kasutatakse väliskeermega komponentide ühendamiseks ja sisestustoru ots on ühendatud voolikuga. Mõlemad toetavad mitme keermega standardeid, muutes vooliku sisemise ja eemaldamise mugavaks. võib olla lühem ja paigaldada kompaktsemalt
|
Tellimiskood |
|||
|
PCF |
8 |
-- |
01 |
|
Mudel |
Toru suurus (meetriline) |
|
Keerme tüüp (55° sirge torukeere) |
|
PCF-seeria liitmik |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Vedelik |
Õhk/vesi (tingimuslik)/vaakum |
|
Töörõhk |
0-1,0 MPa |
|
Vaakumrõhk |
-100 kpa (10 Torr) |
|
Töötemperatuur |
-10-60 ℃ |
|
Materjal |
NAILON (PA), polüuretaan (PU) |
|

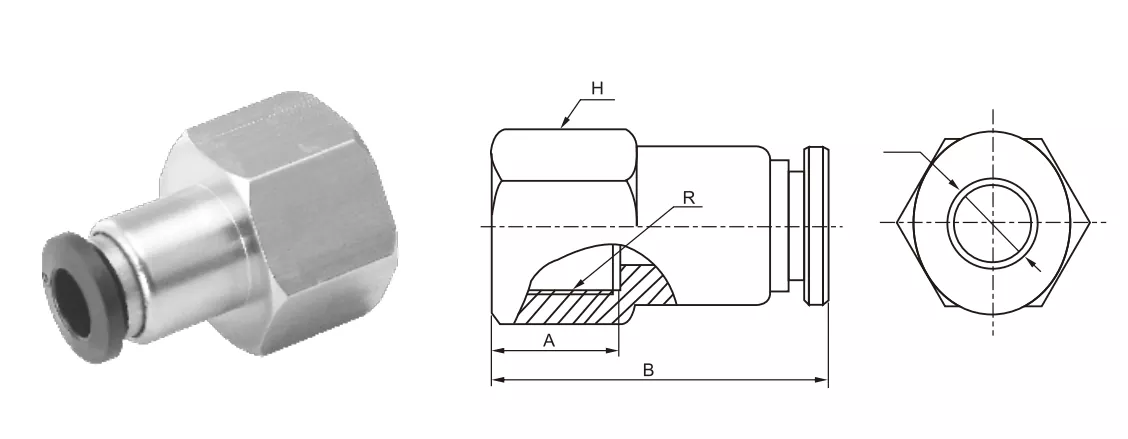

Tollise toruliitmik |
Meetriline toruliitmik |
φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Tüüp |
Surutav pistik |
|
|
Keerme tüübi tugi |
BSPT / NPT / meetriline |
|
|
Niit |
Mees |
Naine |
|
Paigaldamine |
Keerake sisse keermestatud augud või silindri ja muude seadmete otsad |
Kruvige väliskeermega silindrisse või liigendisse |
|
Rakendus |
Kõige tavalisem universaalne mudel, eelistatud, varustatud sisekeermega |
Kasutatakse ühendamiseks väliskeermega liitmikega või suurte ruumivajadustega olukordades |
|
Paigaldatud silindrile või klapi korpusele (silindril on sisekeermed), keermestatud ots on ühendatud seadmega ja voolik sisestatakse kasutamiseks |
Ühendage juhtklapi või solenoidklapi õhu väljalaskeava (väliskeermega) ja kinnitage seade sisekeermega ning sisestage voolik teise otsa |
|
|
Nõuab tugevamat lukustustugevust või kõrgemaid tihendusnõudeid, mida kasutatakse sageli koos keermetihendi või O-rõngaga |
Piiratud ruumi tõttu saab ühendamiseks kasutada ainult sisekeere. Võib vähendada liigendi üldist pikkust |
|
Milliste pneumaatiliste rakenduste jaoks sobib PCF naissoost sirge suruga toruliitmik?
See peab olema väliskeermega tarvikuühendus, millel on suur ruumivajadus
Millele peaksin PCF-ühendusliidese kasutamisel tähelepanu pöörama?
Töörõhk ei tohi ületada 1,0 MPa
