NBR, VITON, EPDM või PTFE? Kuidas valida solenoidklapi jaoks õiget tihendusmaterjali?

Kas olete kunagi oma pneumaatilise süsteemiga nende probleemidega kokku puutunud?

Ventiil hakkab õhku lekkima juba mõne nädala pärast.

Kummist tihend paisub ja jääb kinni.

Kõrge temperatuuriga vedelike käsitsemisel läheb ventiil kohe üles.

90% juhtudest on klapi kvaliteet hea, kuid tihendusmaterjal on vale. Tihend on solenoidklapi "süda". Õige materjali valimine võib pikendada teie seadmete eluiga miljonite tsüklite võrra.

OLK Pneumatic pakub viit peamist tihendusmaterjali tüüpi, mis sobivad erinevate tööstuslike stsenaariumidega. Siin on teie lihtne juhend õige valimiseks.

1. NBR (nitriilbutadieenkautšuk) – parim valik õhusüsteemide jaoks

Sobib kõige paremini: standardne suruõhk, neutraalsed gaasid, mineraalõlid.

·Temperatuur: -20°C kuni 80°C.

·Tasuv

NBR on pneumaatikatööstuses ja tehase automatiseerimises kõige levinum materjal. Sellel on suurepärane õli- ja kulumiskindlus. Kuna enamik suruõhusüsteeme sisaldab vähesel määral määrdeõli udu, on NBR ideaalne standardlahendus.

OLK soovitus:

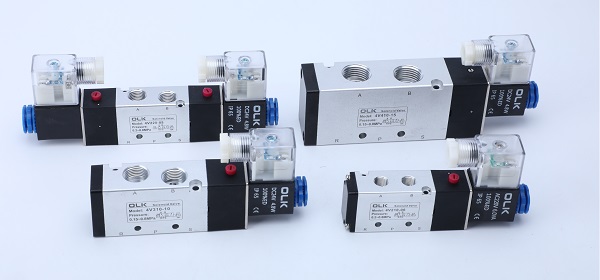

Üldiste automaatikaseadmete jaoks on meie standard4V110/ 4v210/4v310 seeria solenoidventiilidja3V seeria solenoidventiilidon varustatud kvaliteetsete imporditud NBR-tihenditega. Need pakuvad stabiilset jõudlust ja pikka eluiga soodsa hinnaga.

2.HNBR  -kõrge temperatuuriga õhu- ja õlirikaste süsteemide jaoks

Parim: õliudu õhusüsteemidele, kõrgsageduslikele tööstuslikele masinatele

·Temperatuur: -20°C kuni 80°C.

3. FKM / Viton (fluorokumm) – kõrge temperatuuri- ja kemikaalikindlus

Sobib kõige paremini: kõrgetele temperatuuridele, kemikaalidele, söövitavatele vedelikele ja vaakumsüsteemidele

·Temperatuur: -20°C kuni 180°C.

· Kõrge hind

Kui teie töökeskkond on väga kuum (nt survevalumasinate või mootorite läheduses), siis standardsed NBR-tihendid kõvenevad ja pragunevad. Peate üle minema FKM-ile. See maksab rohkem, kuid talub tõhusalt kõrget kuumust ja tugevaid kemikaale.

OLK soovitus:

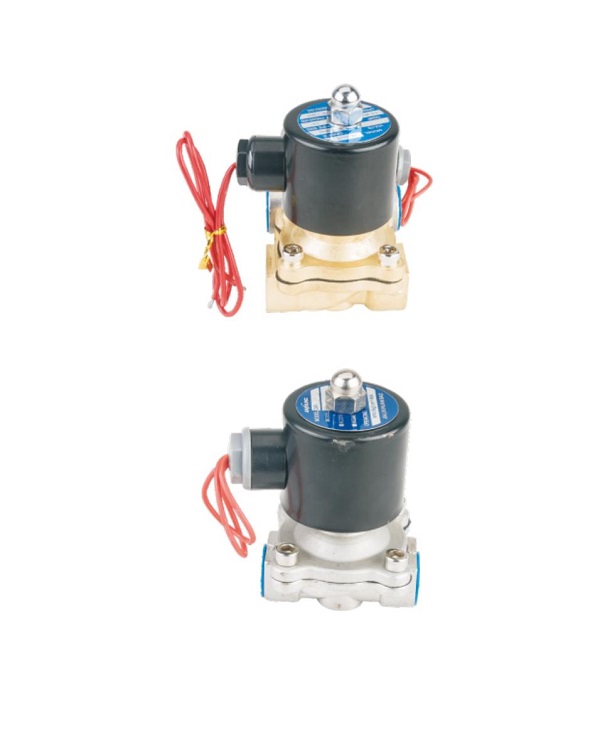

Kui vajate ventiili kõrge temperatuuriga rakenduse jaoks, võtke oma kohandamiseks ühendust meie meeskonnaga2W seeria solenoidklappFKM tihenditega.

4. EPDM (etüleenpropüleen) – kuuma vee ja auru ekspert

Parim: kuum vesi, madalrõhu aur, ketoonid.

·Temperatuur: -40°C kuni 130°C.

·Ei sobi õliks

·Hea nõrga happe ja leelise vastu

EPDM sobib suurepäraselt veesüsteemide jaoks. Sellel on aga saatuslik nõrkus: see ei sobi õliga. Kui teie õhukompressor lisab süsteemi õli, paisuvad EPDM-tihendid ja lähevad rikki. Seetõttu kasutame tavaliste pneumaatiliste silindrite jaoks harva EPDM-i, kuid see sobib suurepäraselt veetorustike jaoks.

5. PTFE (teflon) – parim söövitavate kemikaalide jaoks

Sobib kõige paremini: kõrge temperatuuriga aur, agressiivsed kemikaalid.

·Temperatuur: -200°C kuni 260°C.

· Suurepärane korrosioonikindlus

OLK soovitus:

Aurujuhtimistorustike jaoks (tekstiili- või steriliseerimistööstuses) meie pneumaatilise nurga all klapp ja2L seeria auru solenoidklappkasutage PTFE tihendeid, et tagada töökindlus äärmuslikes tingimustes.

6.Metaltihendus – ülikõrge temperatuuri ja kõrge rõhu jaoks

Parim: kõrgsurveõhk, valumasinad

·Temperatuur: kuni 350°C.

Valiku kiirjuhend

Kuidas valida õiget tihendimaterjali?-- Õige tihendi valimine säästab teie raha ja hooldusaega.

Kas vajate õhusilindrite jaoks tavalist ventiili? Pidage kinni NBR-ist.

Kuumade vedelike või kemikaalide käitlemine? Minge üle FKM-ile.

Söövitavate kemikaalide jaoks? Otsige PTFE-d.

Ekstreemse auru ja kõrge rõhu jaoks? Metallist tihend

Kas pole ikka veel kindel, millist valida?

Võtke juba täna ühendust OLK Pneumaticuga. Meie insenerid aitavad teil valida teie projekti jaoks ideaalse ventiili.

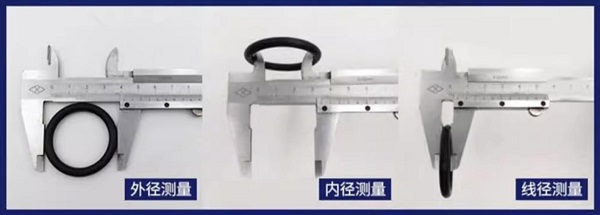

Kuidas tihendit mõõta?

Spetsifikatsioon:Välisläbimõõt * Sisemine läbimõõt * Ristlõige (ühik: mm)

Spetsifikatsiooni reegel:Välisläbimõõt = siseläbimõõt + 2 × ristlõige (ühik: mm)

O-rõngaste põhireegel:Välisläbimõõt × ristlõige (lõikelõike läbimõõt)

Tihendite tihendamiseks:Välisläbimõõt × siseläbimõõt × paksus (jäme/peen, mõõtühik: mm)

Kuidas toimida kahjustatud tihenditega?

Isegi siis, kui valime õige tihendusmaterjali, võib tihend tegeliku töö käigus ikkagi kahjustada saada.

Traditsioonilises hiina meditsiinis kasutavad arstid haiguse põhjuse leidmiseks "Vaata, kuulake, küsige ja katsuge".

Samamoodi saame pneumaatilistes süsteemides diagnoosida tihendite rikkeid, järgides kolme sammu:

Jälgige rikke nähtust   →   Analüüsige algpõhjust  →    Rakendage õiget lahendust

Allolev tabel selgitab pneumaatiliste süsteemide levinumaid tihendirikkeid, nende võimalikke põhjuseid ja soovitusi probleemi lahendamiseks.

See aitab kasutajatel probleemi kiiresti tuvastada ja valida õiged parandusmeetmed, et klapp töötaks ohutult ja tõhusalt.
