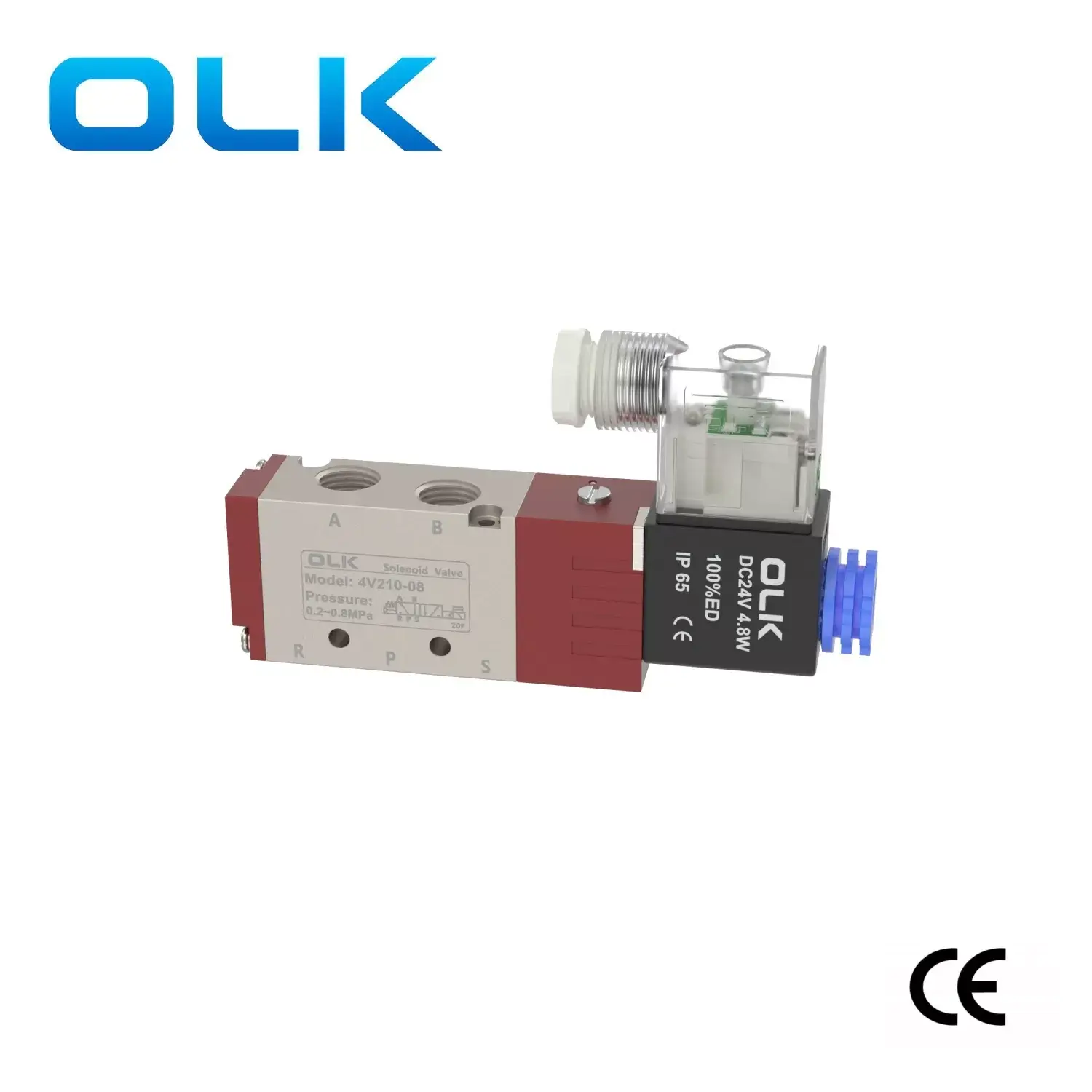

4V seeria 5-suunaline solenoidklapp

Model:4V210-08

OLK on üks kuulsamaid Hiina pneumaatiliste solenoidventiilide tootjaid ja tarnijaid. Meie tehas on spetsialiseerunud 4V seeria 5-suunalise solenoidventiili tootmisele. Tere tulemast ostma OLK-lt 4V seeria pilootjuhtimisega 5-suunalist solenoidventiili. Igale klientide päringule vastatakse 24 tunni jooksul.

Brand:
OLK
Function:
5/2 way,5/3 way
Working-Pressure:
0.15-0.8Mpa
Voltage:
220VAC/110VAC/24VAC/24VDC/12VDC
Protection class:
IP65
Action:
Internal Pilot Operated

Saada päring PDF allalaadimine

Tootekirjeldus

4V seeria solenoidklapi 5-suunaline solenoidklapp on vedeliku suunaventiil, mis sobib töökeskkonnaks õhuga.

5-suunaline 4V seeria solenoidklapi korpus on valmistatud alumiiniumsulamist ja sisaldab kvaliteetseid materjale, nagu A-klassi tolmukindlad juhtpead, Mitsubishi tihenduskomponendid ja mittekülmuv määrdeõli. See suudab säilitada oma funktsionaalsust karmides töökeskkondades. See klapp on läbinud range EMC ja LVD vastavustesti ning saanud CE-sertifikaadi, mis vastab kõrgeimatele ohutus- ja kvaliteedistandarditele.

Toode aktsepteerib kohandatud välimuse värve, võimaldades kasutajatel toodet keerukates integreeritud süsteemikeskkondades kiiresti tuvastada.

4V seeria solenoidventiilide standardliidesed on M5, G1/8, G1/4, G3/8, G1/2, mis on lihtsaks paigaldamiseks saadaval integreeritud komplektidena. Sobiva pingevõimsuse valimiseks on tööpinge jaoks mitu võimalust, olenevalt konkreetsest rakendusest.

4V-seeria solenoidventiile Ouleikai (OLK) kasutatakse laialdaselt erinevates tööstuslikes stsenaariumides, nagu pakendamisautomaatika, meditsiinimasinad, tekstiiliseadmed, pakkudes teie tootmisliinile usaldusväärseid lahendusi.

SYMBOL:

4V	2	10	08	AC110V	EX-P
MUDEL	KOOD	KLAPPI TÜÜP	PORDI SUURUS	PINGE	Juhtmete ühendamise meetod
4V: 2 asendi 5 tee / 2 asendi 5 tee solenoidventiil	1:100 seeria	10: ühekordne solenoidklapp 5/2-suunaline	M5: M5X0,8	A: AC22C	Tühi: SINU
	2:200 seeria	20: kahekordne solenoidklapp 5/2-suunaline	06:G1/8	B: DC24V	Mina: Liin
	3:300 seeria	30C: topeltsolenoid, 5/3 tee suletud keskus	08:G1/4	C: AC110V
	4:400 seire	30E: topeltsolenoidi 5/3-suunaline väljalaskekeskus	10:G3/8	E: AC24V
		30P: topeltsolenoidi 5/3-suunaline rõhukeskus	15:G1/2	F: DC12V

OULEIKAI 4v solenoidklapp 5-käiguline CE-SERTIFIKAAT Toote omadused

Toote omadused:

1. Pilootrežiim: saadaval on välised ja sisemised valikud;

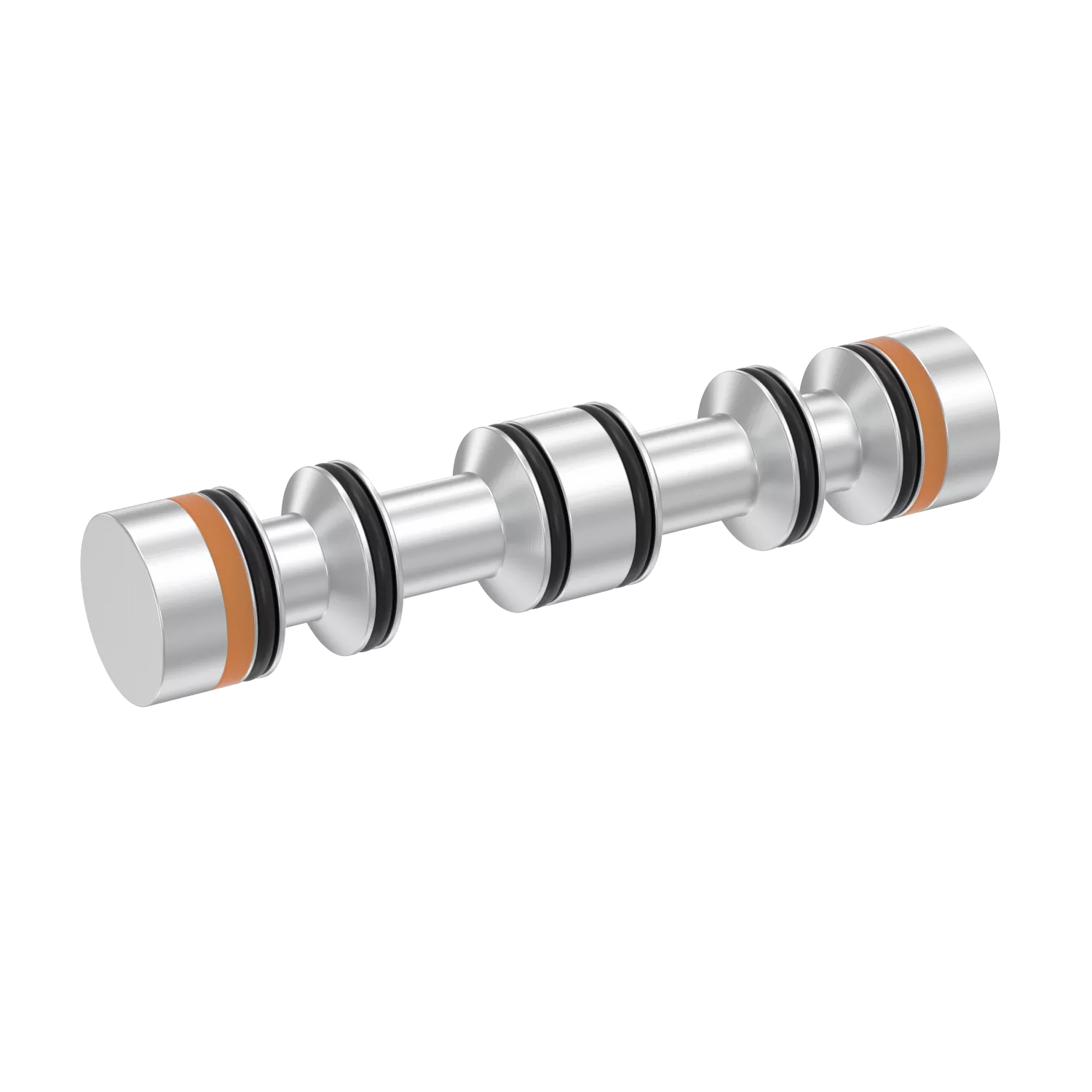

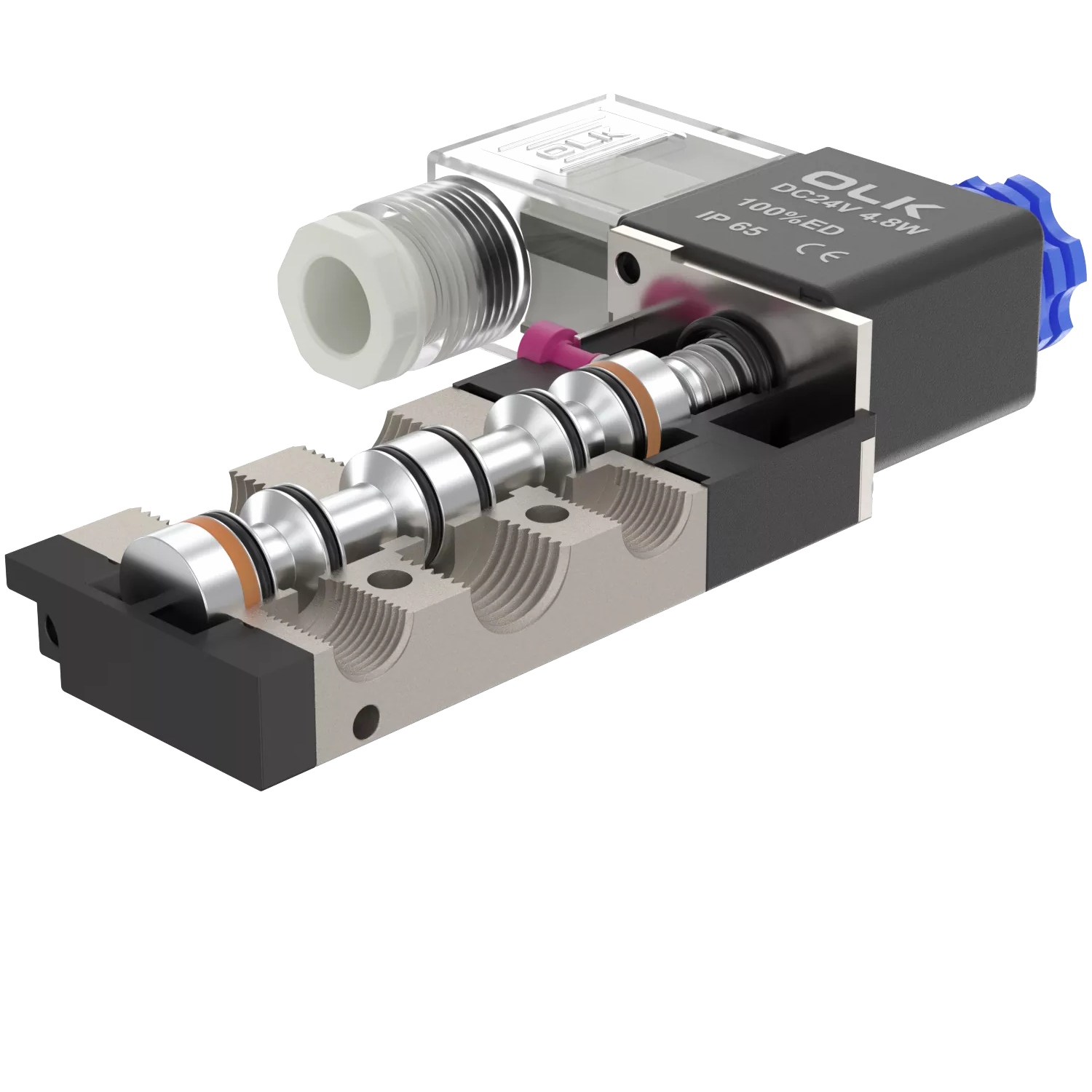

2.. Kolvitüüpi struktuur, suurepärane tihendus, tundlik reaktsioon；

3. Kolmepositsioonilised solenoidventiilid pakuvad kolme keskse funktsiooni vahel, mille hulgast valida:

4. Kahepealistel kahepositsioonilistel solenoidventiilidel on mälufunktsioon;

5. Eritehnikaga töödeldud sisemised augud, madal hõõrdetakistus, madal käivitusrõhk, pikk kasutusiga;

6.pole vaja õlimäärimist;

7. Saab integreerida alusplaadi klapikomplektiga, säästes paigaldusruumi;

8. Varustatud käsitsi seadmega lihtsaks paigaldamiseks ja silumiseks;

9. Valimiseks on saadaval mitu standardset pingetaset.

4v solenoidklapp 5-tee CE-SERTIFIKAATÜldparameetrid

töökeskkond	Õhk (filtreeritud läbi üle 40 μm filtri)
Tegevus	2:200 seeria
määrimine	mittevajalik
Töörõhu vahemik MPa (psi)	0,15–0,8 (21–114)
Garanteeritud survekindlus	1,5 MPa (215 psi)
Töötemperatuur °C	-20-70
Korpuse materjal	alumiiniumi sulam
Standardne pinge	AC220V, AC110V, AC24V, DC24V, DC12V
Kasutage pingevahemikku	AC: ±15% DC: ±10%
energiatarve	Vahelduvvool: 3VA DC: 3W
kaitsetase	IP65 (DIN40050)
kuumakindluse klass	Hinne B
Ühenduse tüüp	DIN-pesa tüüp, pistikupesa tüüp
Ergutamise aeg	5 korda sekundis

4v solenoidklapp 5-tee CE-SERTIFIKAAT erinevad parameetrid

mudel	Pordi läbimõõt	positsioonide arv	kõrgeim töösagedus	Efektiivne ristlõikepindala mm² (CV väärtus)
4V110-M5	Sissevõtt=väljalaskeava=M5	2 asend 5 viis	5 korda sekundis	5,5 (0,31)
4V120-M5	Sissevõtt=väljalaskeava=M5	2 asend 5 viis	5 korda sekundis	5,5 (0,31)
4V130C-M5	Sissevõtt=väljalaskeava=M5	Kolm asendit viis teed	3 korda sekundis	5,0 (0,28)
4V130E-M5	Sissevõtt=väljalaskeava=M5	Kolm asendit viis teed	3 korda sekundis	5,0 (0,28)
4V130P-M5	Sissevõtt=väljalaskeava=M5	Kolm asendit viis teed	3 korda sekundis	5,0 (0,28)
4V110-06	Sissevõtt=väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	12,0 (0,67)
4V120-06	Sissevõtt=väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	12,0 (0,67)
4V130C-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	9,0 (0,50)
4V130E-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	9,0 (0,50)
4V130P-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	9,0 (0,50)
4v210-06	Sissevõtt=väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	14,0 (0,78)
4v220-06	Sissevõtt=väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	14,0 (0,78)
4v230C-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4v230E-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4v230P-06	Sissevõtt=väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4v210-08	Sisselaskeava=Väljund=G1/4 Väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	16,0 (0,89)
4v220-08	Sisselaskeava=Väljund=G1/4 Väljalaskeava=G1/8	2 asend 5 viis	5 korda sekundis	16,0 (0,89)
4v230C-08	Sisselaskeava=Väljund=G1/4 Väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4v230E-08	Sisselaskeava=Väljund=G1/4 Väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4v230P-08	Sisselaskeava=Väljund=G1/4 Väljalaskeava=G1/8	Kolm asendit viis teed	3 korda sekundis	12,0 (0,67)
4V310-08	Sissevõtt=väljalaskeava=G1/4	2 asend 5 viis	4/sek	25,0 (1,40)
4v220-06	Sissevõtt=väljalaskeava=G1/4	2 asend 5 viis	4/sek	25,0 (1,40)
4V330C-08	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V330E-08	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V330P-08	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V310-10	Sissevõtt=väljalaskeava=G1/4	2 asend 5 viis	4/sek	4V320-10
4V320-10	Sissevõtt=väljalaskeava=G1/4	2 asend 5 viis	4/sek	4V320-10
4V330C-10	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V330E-10	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V330P-08	Sisselaskeava=Väljund=G3/8 Väljalaskeava=G1/4	Kolm asendit viis teed	3 korda sekundis	18,0 (1,00)
4V410-15	Sisselaske = väljalaskeava = G1/2	2 asend 5 viis	3 korda sekundis	50,0 (2,79)
4V420-15	Sisselaske = väljalaskeava = G1/2	2 asend 5 viis	3 korda sekundis	50,0 (2,79)
4V430C-15	Sisselaske = väljalaskeava = G1/2	Kolm asendit viis teed	3 korda sekundis	4V320-10
4V430E-15	Sisselaske = väljalaskeava = G1/2	Kolm asendit viis teed	3 korda sekundis	4V320-10
4V430P-15	Sisselaske = väljalaskeava = G1/2	Kolm asendit viis teed	3 korda sekundis	4V320-10

KKK:

1. Kui kiire on 4V seeria solenoidklapi 5-suunalise sagedusega?

Maksimaalne tegevussagedus 5 korda sekundis.

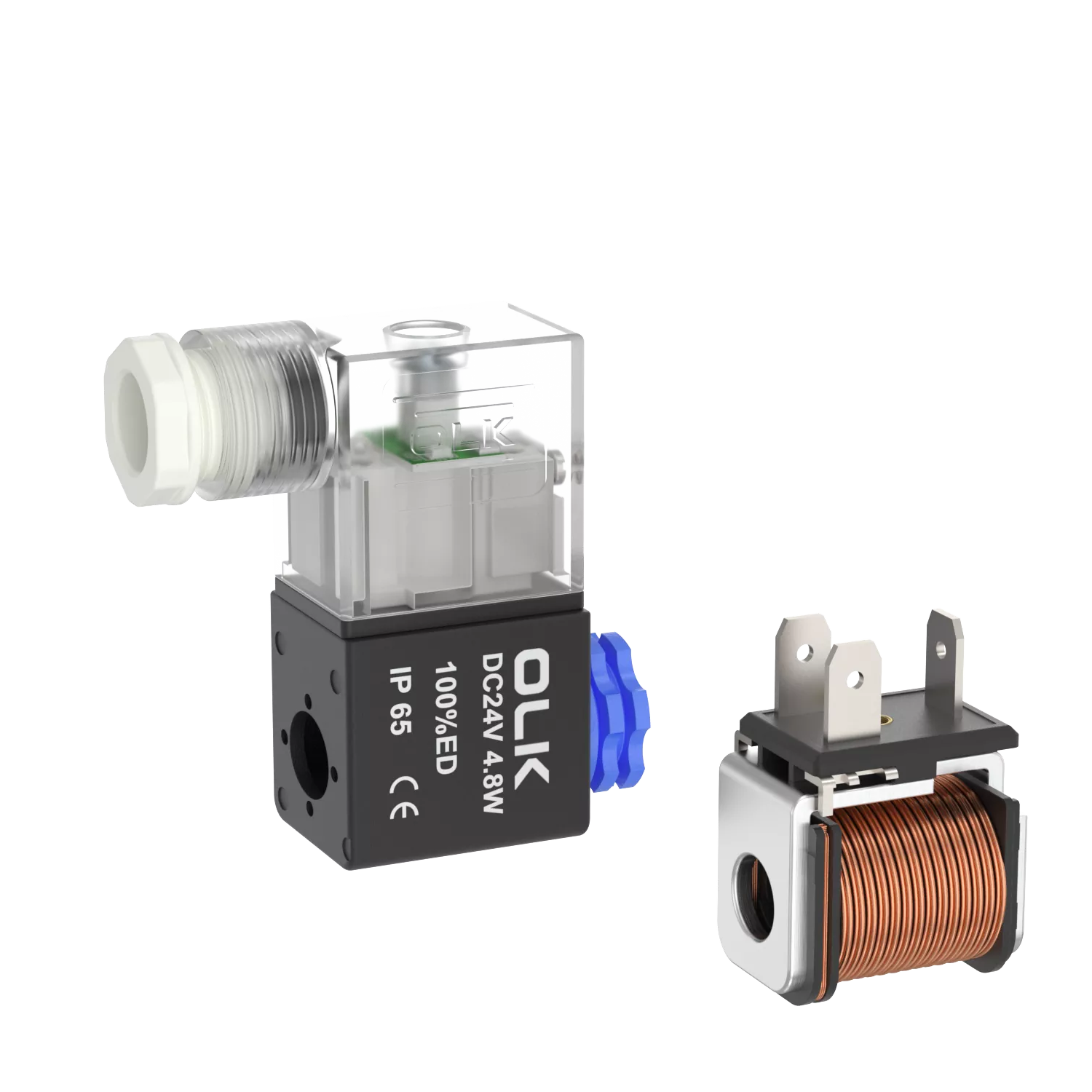

2. Kas 4V-seeria solenoidklapi 5-suunaline toide võib olla pikka aega sisse lülitatud?

JAH, meie mähis on 100% ED.

3. Kuidas parandada 4V solenoidklappide eluiga?

Soovitatav õli-vee eraldaja niiskuse ja lisandite filtreerimiseks õhus

4. Kas solenoidi mähis blokeerib õhuvooliku või ühendusliidese?

Seda ei juhtu, sest mähist saab reguleerida spiraalimutri lahti keeramisega

5. Erinevus vahelduv- ja alalispinge vahel?

2. Структура од типот на клип, одлично запечатување, компактна големина, лесна, лесна инсталација и расклопување;

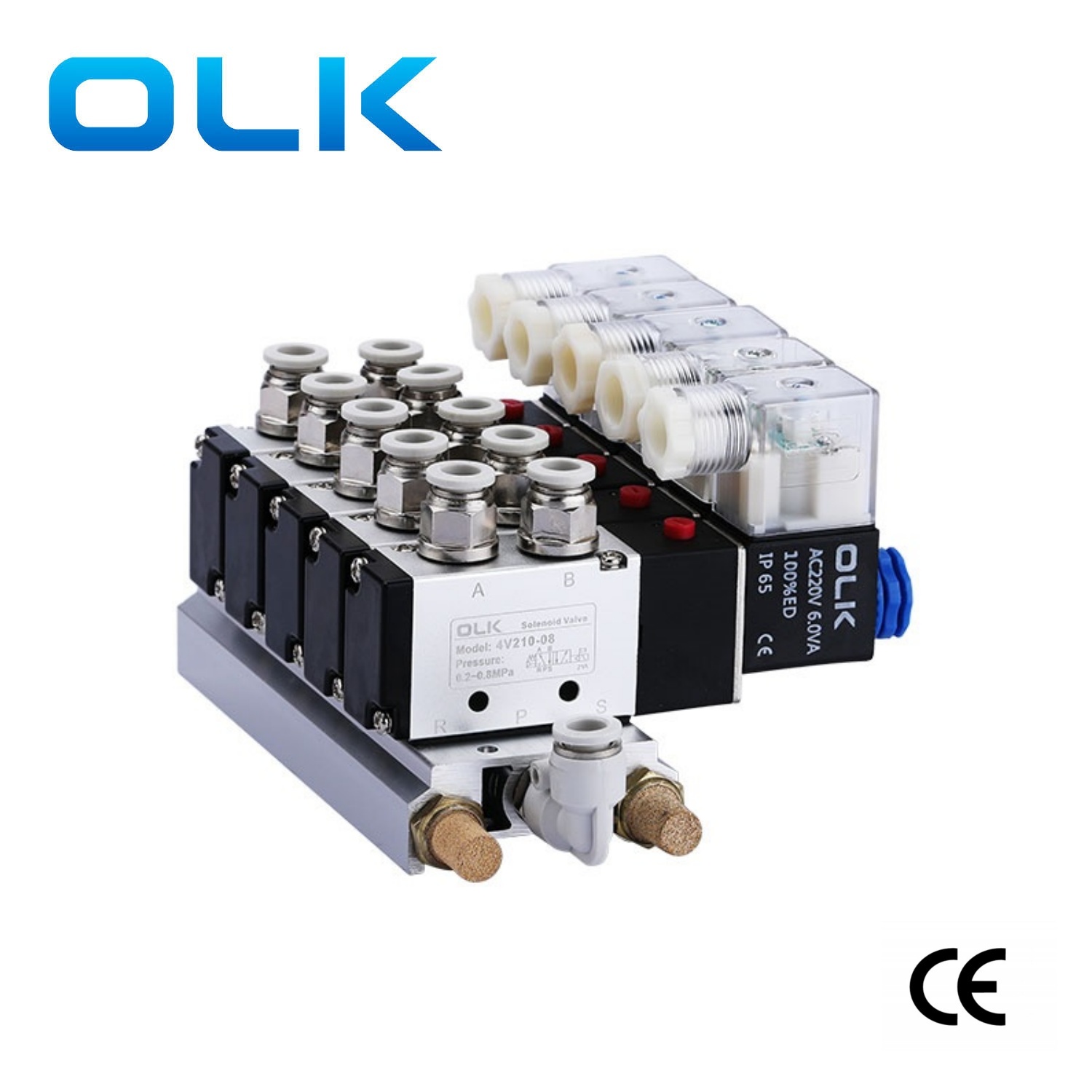

Seotud tarvikud 4V200 seeria solenoidventiilidele: liitmikud ja kollektorid

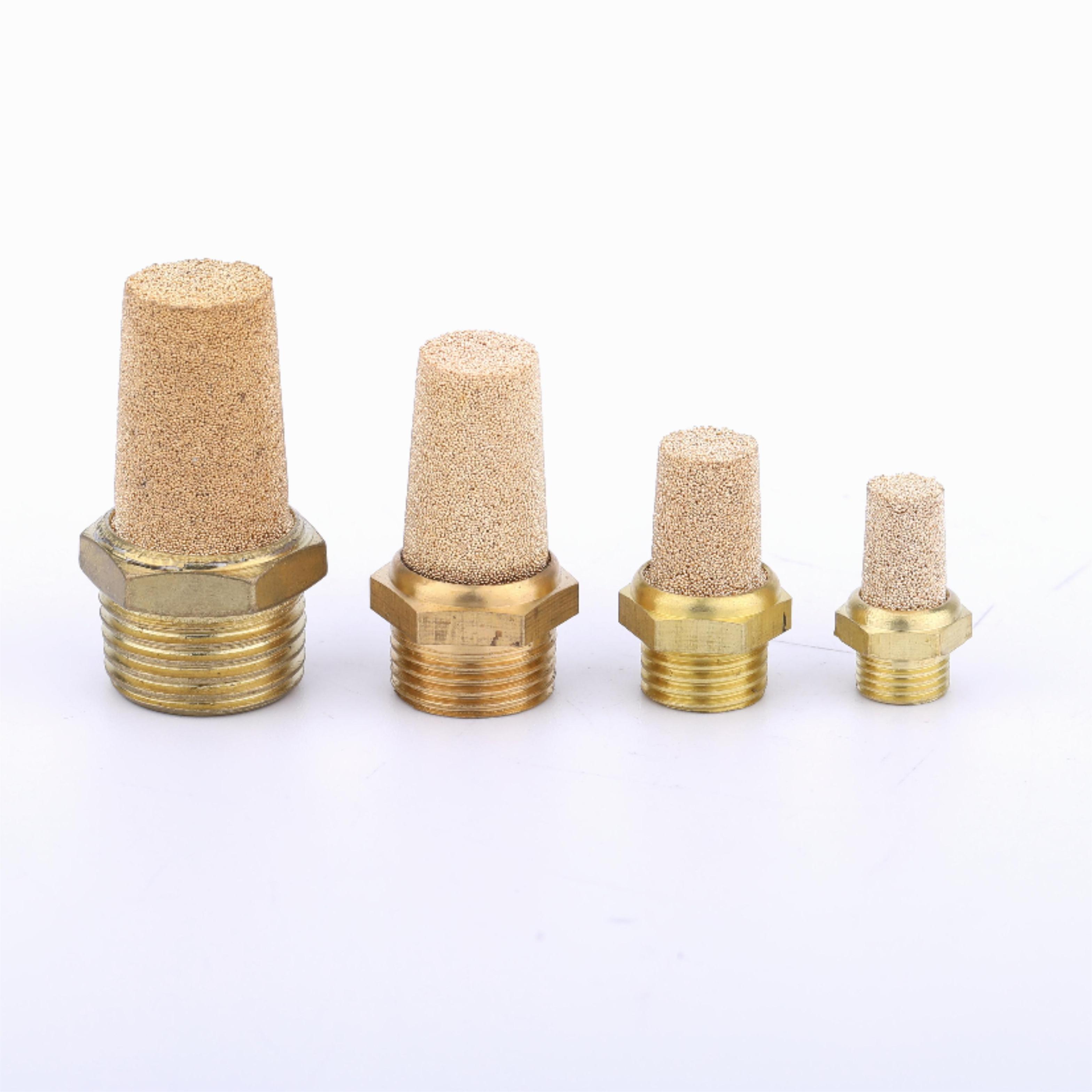

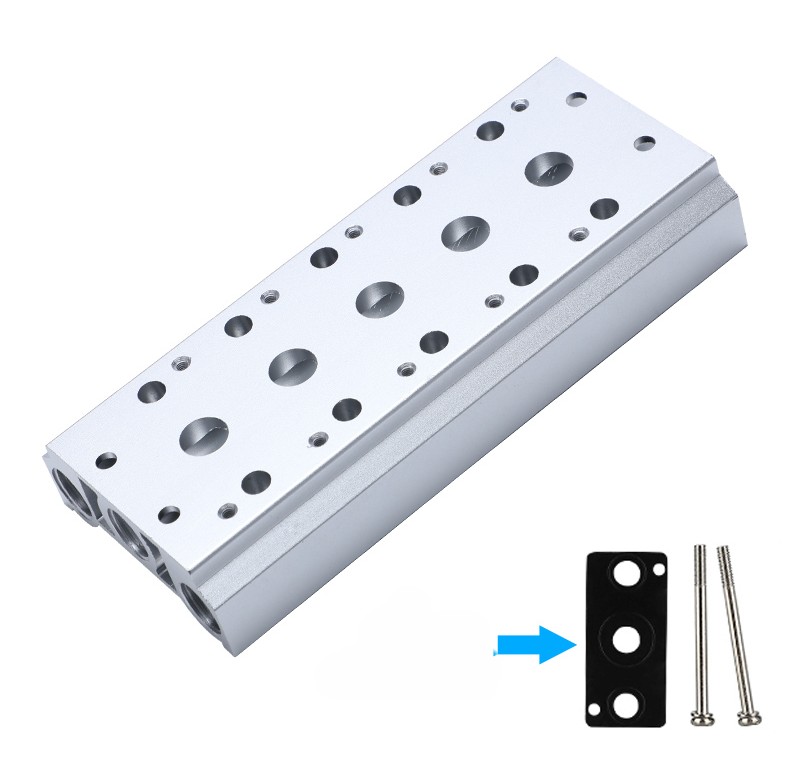

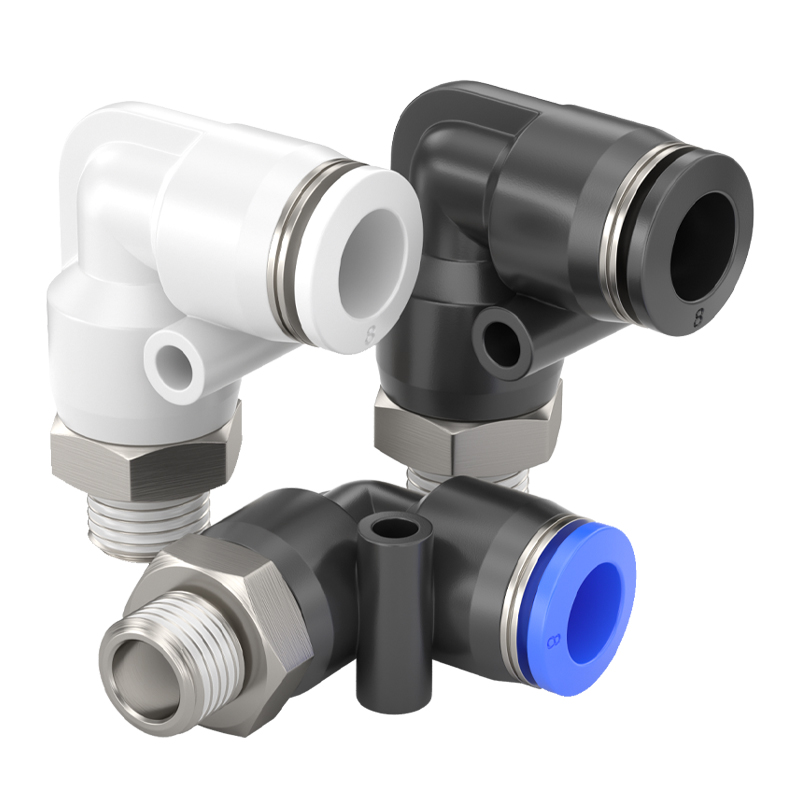

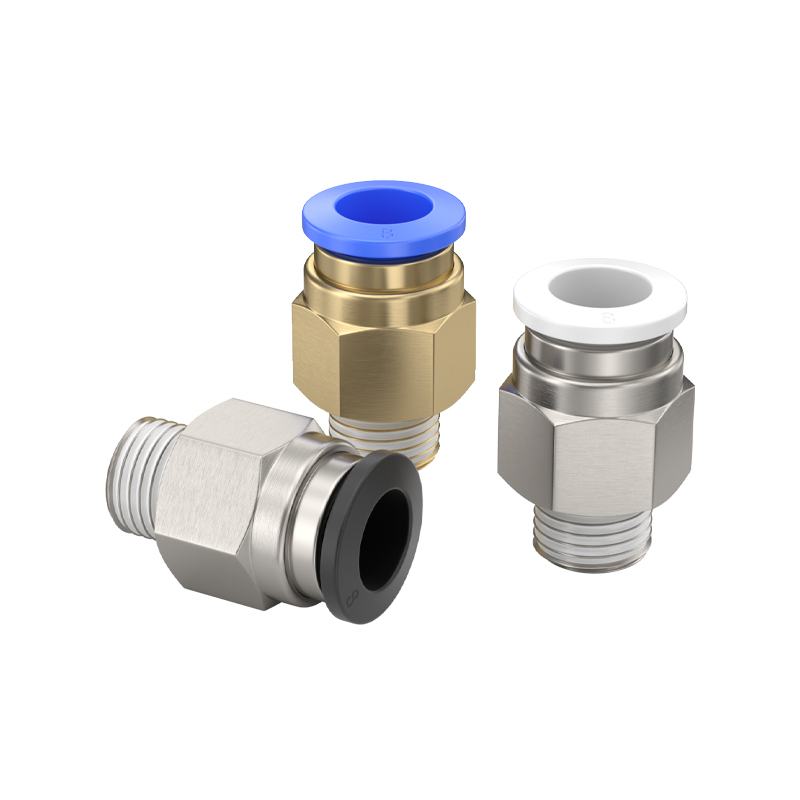

	PC paigaldus	PL kinnitus	4V200 seeria kollektor	torni tüüpi summuti
