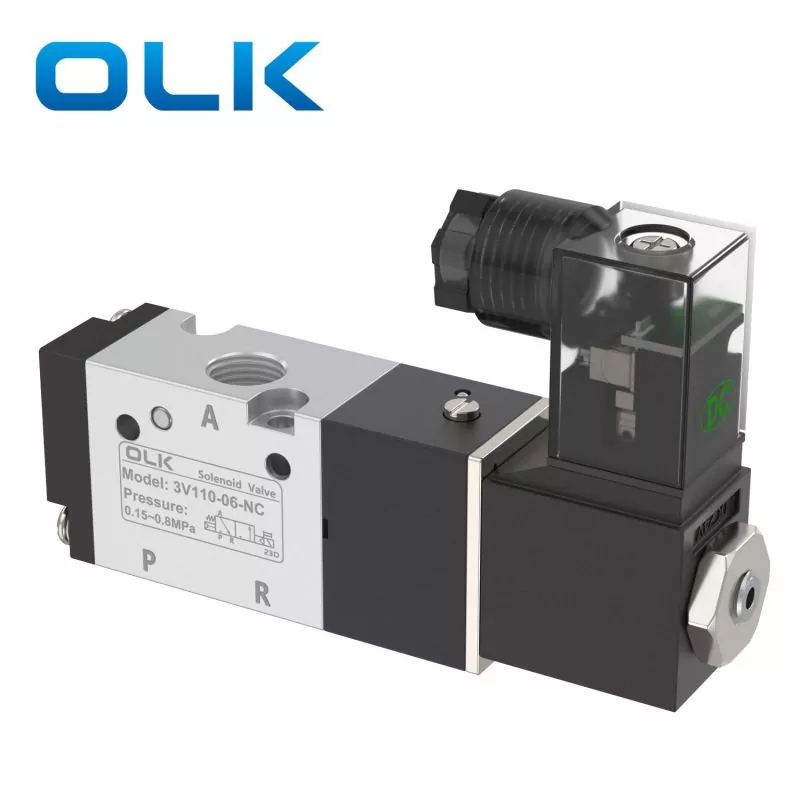

OLK 3V100 seeria 3-suunaline solenoidklapp, see on pilootjuhtimistüüp. reageerimiskiirus on kiirem ja töö usaldusväärsem. Sobib ühetoimeliste pneumaatiliste silindrite juhtimiseks. Klapi korpus on kvaliteetsest alumiiniumisulamist materjalist ja vastupidav, mistõttu sobib see kasutamiseks erinevates karmides keskkondades.
Seda saab sobitada tööstusliku automatiseerimise stsenaariumidega, nagu vedeliku juhtimine ja muundamine erinevatel automatiseeritud tootmisliinidel, pneumaatilistel seadmetel, meditsiiniseadmetel jne.
|
3V |
1 |
10 |
6 |
EI |
|
Mudel |
Kood |
ventiili tüüp |
pordi suurus |
Toimingu tüüp |
|
3V: 3/2-tee solenoidklapp |
1:100 seeria |
10: üks solenoid 5/2 suunas |
M5:M5 |
NC: tavaliselt suletud |
|
20: topeltsolenoidklapp 5/2 suunas |
06:G1/8 |
EI: Tavaliselt avatud |
|
Mudel |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Töökeskkond |
Õhk (filtreerige läbi üle 40 μm filtriekraani) |
|||
|
Tegevusrežiim |
Sisepiloodi tüüp |
|||
|
pordi suurus |
M5 |
G1/8 |
||
|
Efektiivne ristlõikepindala |
5,5 mm² (Cv = 0,31) |
12,0 mm² (Cv = 0,67) |
||
|
Positsioonid |
3/2 Port |
|||
|
Rõhuvahemik |
0,15–0,8 MPa (21–114 psi) |
|||
|
Tõestus surve |
1,5 MPa (215 psi) |
|||
|
Wokingi rõhk |
'-20-70 ℃ |
|||
|
Korpuse materjal |
Alumiiniumisulam |
|||
|
3V110-06 AC24V |

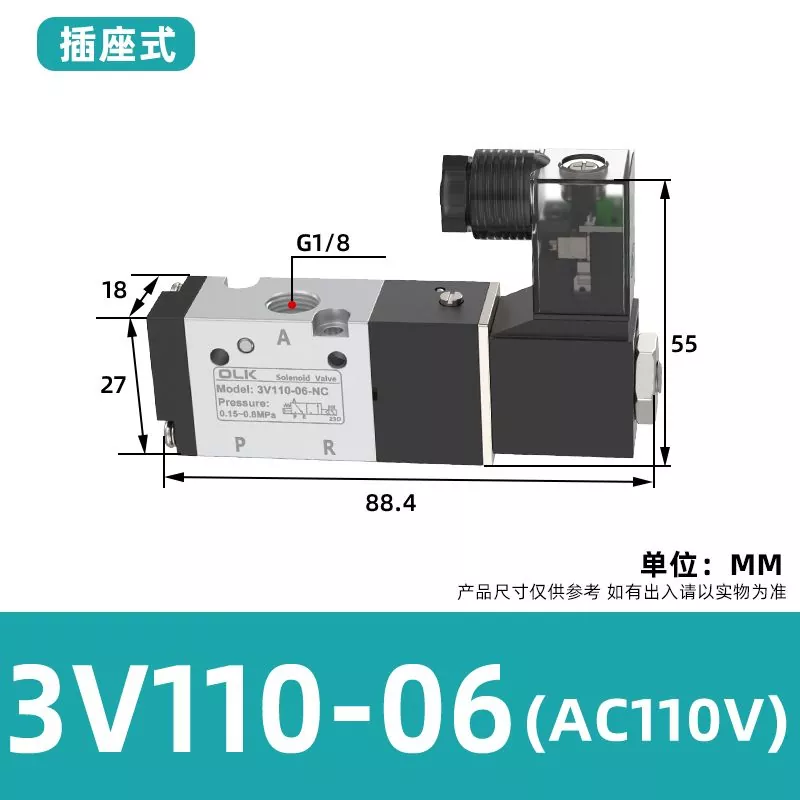

3V110-06 AC110V |

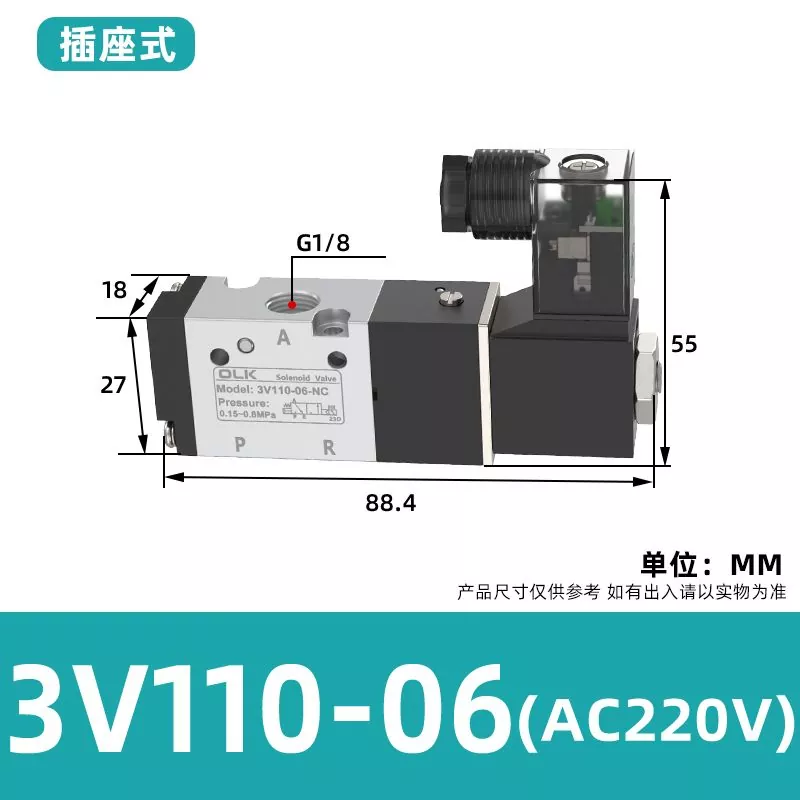

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
