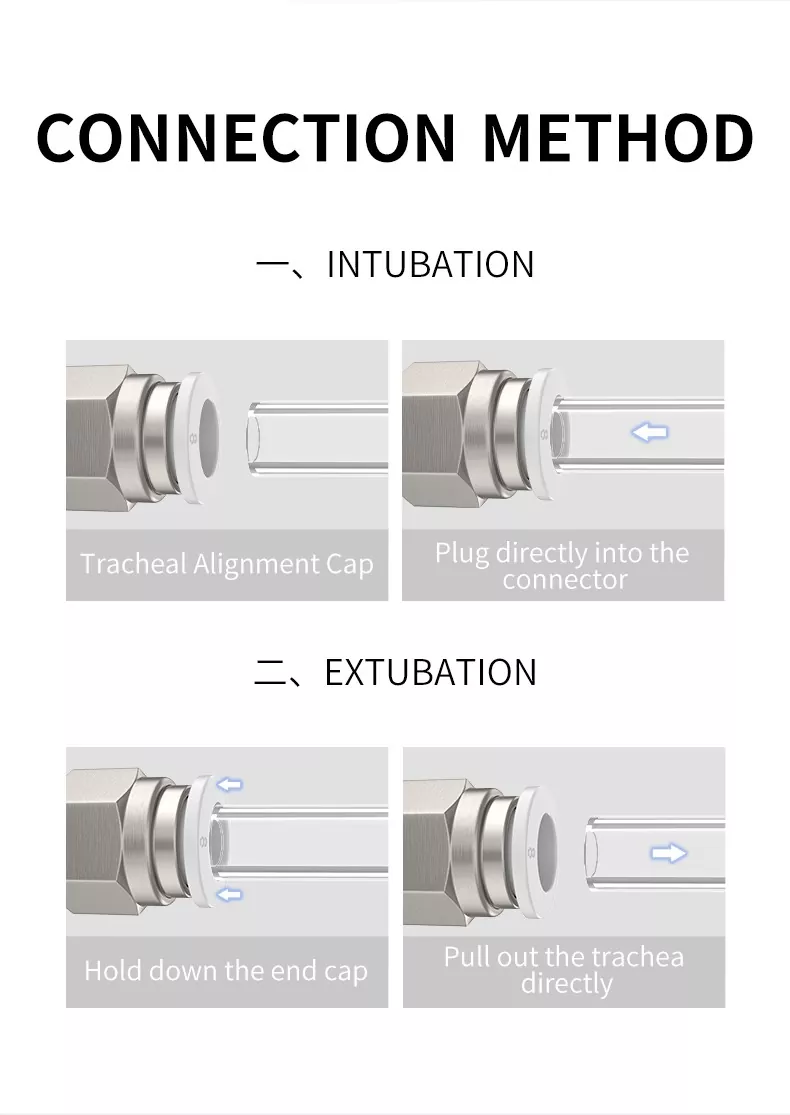

Kiireühenduse toru paigaldamine võimaldab turvalist ühendust, lükates toru lihtsalt sisse.
Toru eemaldamiseks lükake vedrukolleti avamiseks kõigepealt eraldushülss ühtlaselt sissepoole ja seejärel saab toru hõlpsalt välja tõmmata.
Pneumaatilises Tybe süsteemis kasutatakse kiirühenduse torude liitmikke
Erinevat tüüpi pneumaatilised torude liitmikud võivad kohtuda kõigi pneumaatilise torusüsteemi NEED -idega
Isegi pärast installimist saab toru suunda vabalt muuta

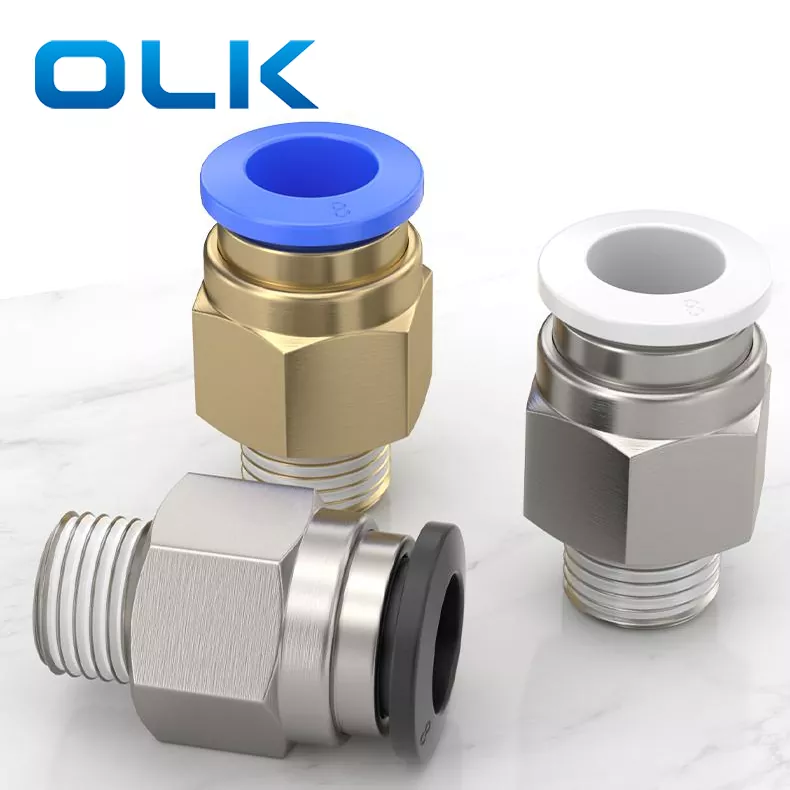

Nikliga kaetud messingist keha on korrosioonikindel ja saalimisvastane
Kõigil R ja NPT niidide liimil on tihendusfekt.
Kõik sirged niidid on standardsed O -rõngad.
Pneumaatiliste liitmike lõime spetsifikatsiooni võrdluslaud
| 55 ° koonustoru niit | |||||
| Kood | 01 | 02 | 03 | 04 | 06 |
| Niit | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° sirge toru niit | |||||
| Kood | G01 | G02 | G03 | G04 | G06 |
| Niit | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Meetriline niit | |||||
| Kood | M3 | M5 | M6 | ||
| Niit | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° koonustoru niit | |||||
| Kood | N01 | N02 | N03 | N04 | N06 |
| Niit | Npt1 / 8 | Npt1 / 4 | NPT3/8 | Npt1 / 2 | NPT3/4 |
| Ühtne peen pigi niit | |||||
| Kood | U10 | ||||
| Niit | 10-32unf | ||||
MÄRKUS. OLK pneumaatiline liitmine tarnitakse vaikimisi koonuseniididega. Kui vaja on muid keermetüüpe (nt paralleelne, mõõdik, NPT jne), teatage tellimuse esitamisel meie OLK müügimeeskonnale.
Tavalised niidid ja lõimestandardid kiireks ühendamiseks torude paigaldamiseks
| Niitüüp | Niitkood | Niitvorm | Niitnurk (α) | Sobiv tüüp | Standardid | Standardkood | Standardorganisatsioon |
| BSPP (silindriline, mittesuhteline) | G | Sisemine/väline | 55 ° | Paralleelne/paralleelne | ISO 228-1 2003 | Iso | ISO - rahvusvaheline standardimisorganisatsioon |
| BSPP | Sisemine/väline | 55 ° | Paralleelne/paralleelne | GB/T 7307 2001 | Gb | SAC - Hiina standardimise manustamine | |
| Pf | Sisemine/väline | 55 ° | Paralleelne/paralleelne | BS 228-1 2003 | Bs | BSI - Briti standardiasutus | |
| Jis B 0202 | Ta | JISC - Jaapani tööstusstandardite komitee | |||||
| KS B 0221 | Ks | KATS - Korea tehnoloogia- ja standardite agentuur | |||||
| BSPT (kitsenev, tihendus) | RP | Sise- | 55 ° | Kitsenev/paralleelne | ISO 7-1 | Iso | ISO - rahvusvaheline standardimisorganisatsioon |
| RC | Sise- | Kitsenev/paralleelne | GB/T 7306-1987 | Gb | SAC - Hiina standardimise manustamine | ||
| R | Väline | Kitsenev/paralleelne | BS 21 1985 | Bs | BSI - Briti standardiasutus | ||
| Bspt | Sisemine/väline | 55 ° | Kitsenev/kitsenev | Jis B 0203 | Ta | JISC - Jaapani tööstusstandardite komitee | |
| Pt | Sisemine/väline | Kitsenev/kitsenev | KS B 0222 | Ks | KATS - Korea tehnoloogia- ja standardite agentuur | ||
| NPSC (Ameerika sisemine) | NPSC | Sise- | 60 ° | Kitsenev/paralleelne | ANSI B1.20.1-1983 | ANSI | ANSI - Ameerika riiklike standardite instituut |
| GB/T 12716-2002m | Gb | SAC - Hiina standardimise manustamine | |||||
| NPT (ameeriklane kitsenev) | Npt | Sisemine/väline | 60 ° | Kitsenev/kitsenev | ANSI B1.20.1-1983 | ANSI | ANSI - Ameerika riiklike standardite instituut |
| GB/T 12716-2002m | Gb | SAC - Hiina standardimise manustamine | |||||
| Meetriline niit | M | Sisemine/väline | 60 ° | Paralleelne/paralleelne | ISO 261-1998 | Iso | ISO - rahvusvaheline standardimisorganisatsioon |
| GB/T 1193-2003 | Gb | SAC - Hiina standardimise manustamine |
1. Kinnitage, et vooliku lõplik ristlõige on vertikaalne, vooliku välisküljel pole kriimustusi. Voolik pole elliptiline.
2. Veenduge kindlasti, et voolik sisestatakse vooliku otsa. Teiseks on õhu leke.
3. Veenduge kindlasti, et voolikut ei tõmmata pärast vooliku sisestamist välja.
1. Enne toru lahtiühendamist veenduge kindlasti, et toru sees olev rõhk on kell 0.
2. Vajutage väljalaskerõngas ühtlaselt põhja ja tõmmake toru välja. Kui vabastusrõngas ei ole oma kohale vajutatud, ei tõmmata toru tõenäoliselt välja või saab seda pingutada. Toru praht võib jääda toru sisse.
