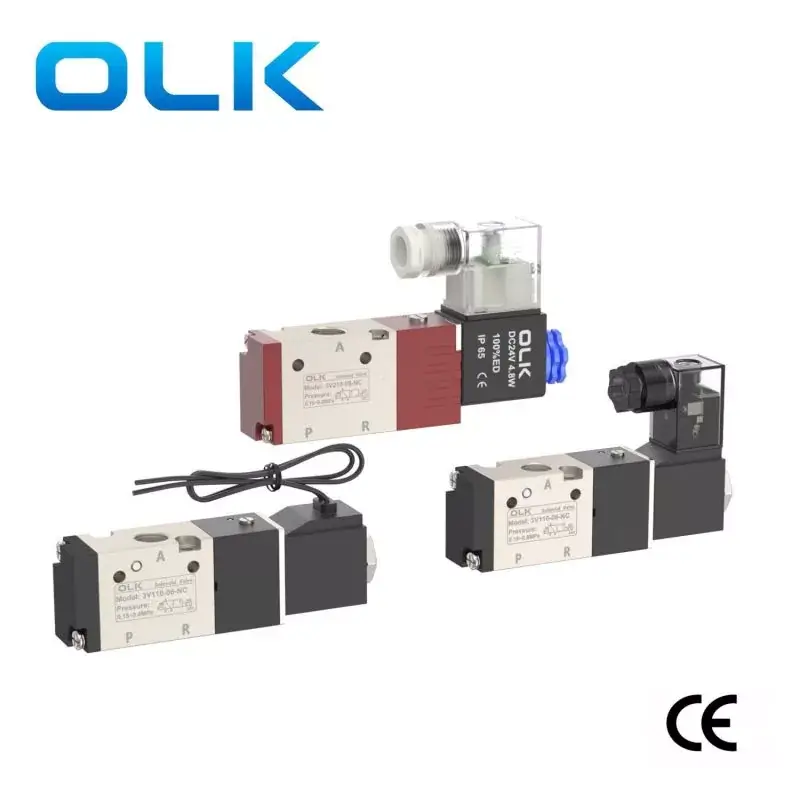

3V seeria 3-suunaline solenoidklapp

Model:3V210

Võite olla kindel, et ostate meie tehasest 3V-seeria solenoidklapi 3-suunalise ja me pakume teile parimat müügijärgset teenindust ja õigeaegset tarnimist.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Saada päring PDF allalaadimine

Tootekirjeldus

Ouleikai (OLK) 3V seeria 3-suunaline solenoidklapp kuulub pilootjuhitavate solenoid-suunaventiilide kategooriasse, millel on kiire reageerimiskiirus ja usaldusväärne töö, mis sobib ühetoimeliste silindrite juhtimiseks. Klapi korpus on valmistatud korrosiooni- ja kõrge temperatuurikindlast alumiiniumsulamist, mistõttu sobib see kasutamiseks erinevates karmides keskkondades.

Seda saab sobitada tööstusliku automatiseerimise stsenaariumidega, nagu vedeliku juhtimine ja muundamine erinevatel automatiseeritud tootmisliinidel, pneumaatilistel seadmetel, meditsiiniseadmetel jne.

SYMBOL:

Tellimiskood
3V	1	10	6	EI	A
Mudel	Kood	Klapi tüüp	pordi suurus	Toimingu tüüp	Pinge	Mitte: Din tüüp
3V:2 asendi 3-tee solenoidklapp	1:100 seeria	10: ühekordse toimega solenoidklapp 3/2-suunaline	M5:M5	EI: tavaliselt suletud	AC220V	L: joone tüüp
	2:200 seeria	20: kahepoolse toimega solenoidklapp 3/2-suunaline	06:G1/8	EI: tavaliselt avatud	AC110V
	3:300 seeria		08:G1/4		AC24V
	4:400 seeria		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI pilootjuhitav 3V seeria solenoidklapp, 3-tee Toote omadused

1. Otsese toimega konfiguratsioon, reageeriv lülitus;

2. Tavapäraselt suletud ja tavaliselt avatud tüüpide jaoks saadaval olevad valikud;

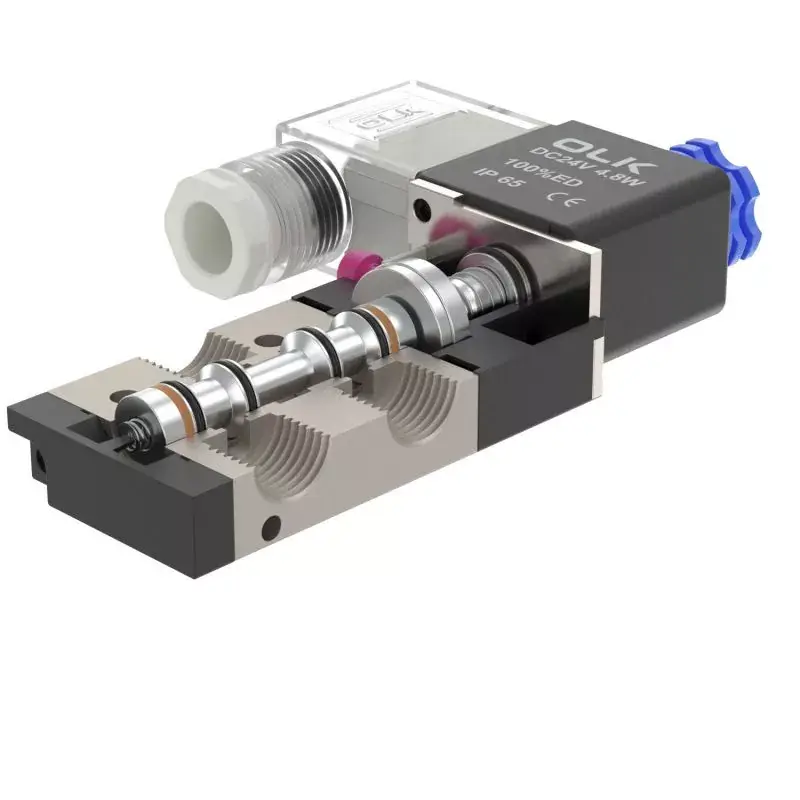

3. koaksiaalne sulgemisstruktuur, suurepärane tihendus, suur voolukiirus;

4. Pole vaja õli määrida;

5. Varustatud käsitsi seadmega lihtsaks paigaldamiseks ja silumiseks;

6. Saadaval on mitu standardset pingeklassi.

3V seeria solenoidklapp 3-tee Üldparameetrite andmed:

töökeskkond	Õhk (filtreeritud läbi üle 40 μm filtri)
Tegevus	Piloodi tüüp
positsioonide arv	Kaks asendit kolm teed
määrimine	mittevajalik
Töörõhu vahemik MPa (psi)	0,15–0,8 (21–114)
Garanteeritud survekindlus	1,5 MPa (215 psi)
Korpuse materjal	alumiiniumisulamist
Standardne pinge	AC220V, AC110V, AC24V, DC24V, DC12V
Kasutage pingevahemikku	AC: ±15% DC: ±10%
kaitsetase	IP65 (DIN40050)
kuumakindluse klass	B klass
Ühenduse tüüp	DIN-pesa tüüp, pistikupesa tüüp
Ergutamise aeg	0,05 sekundit või vähem

3V seeria solenoidventiil 3-suunaline erinevad parameetrid

mudel	Pordi läbimõõt	Töötemperatuur °C	MAX töösagedus	Voolu ristlõike pindala mm² (CV väärtus)	energiatarve
3V110-M5	M5	-20-70	5 korda sekundis	5,5 (0,31)	Vahelduvvool: 3VA DC: 3W

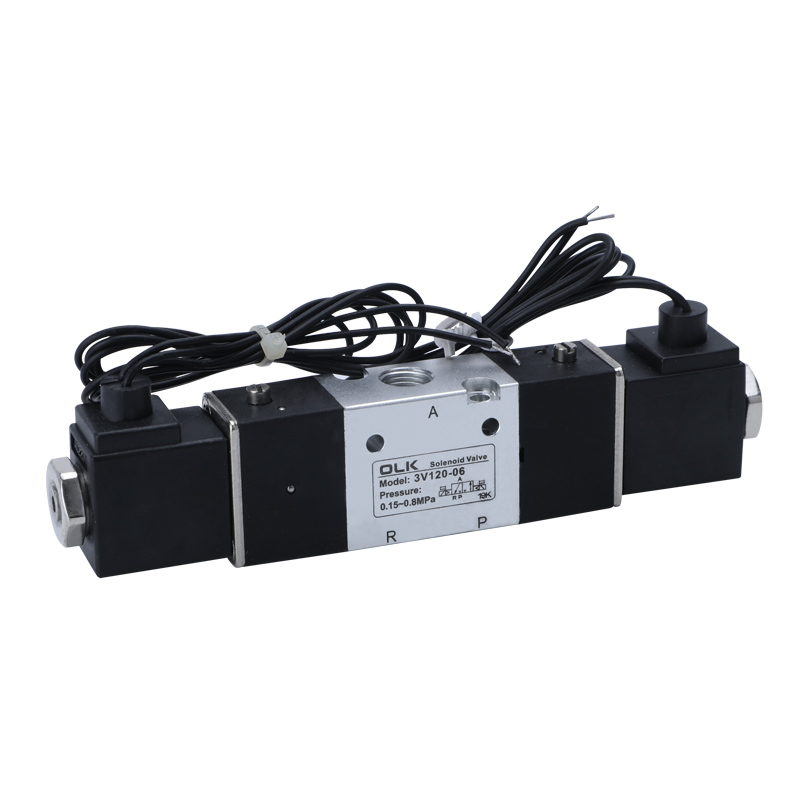

3V120-M5	M5	-20-70	5 korda sekundis	5,5 (0,31)	Vahelduvvool: 3VA DC: 3W

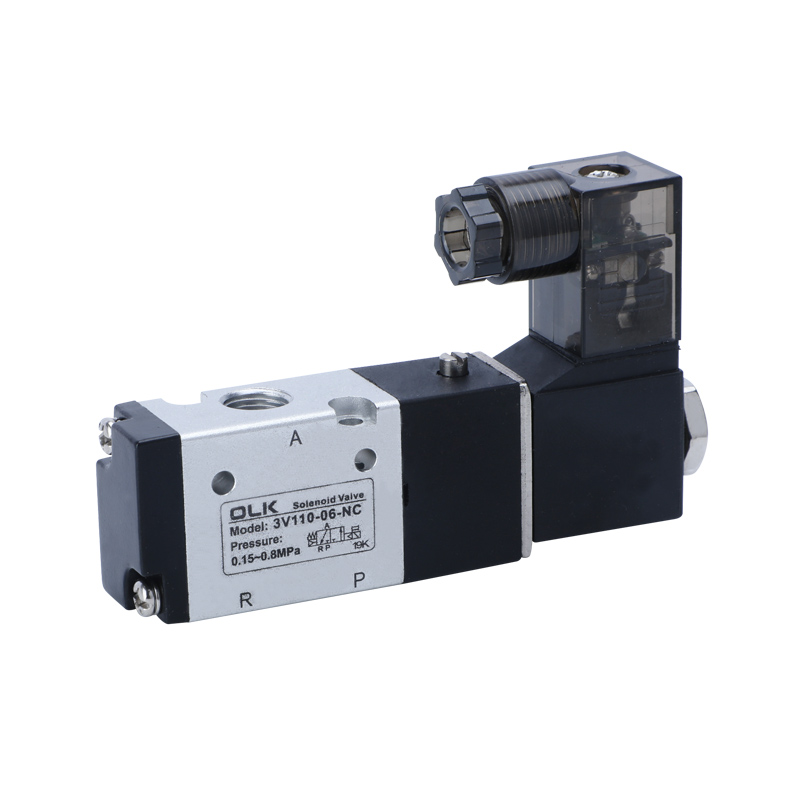

3V110-06	G1/8	-20-70	5 korda sekundis	12,0 (0,67)	Vahelduvvool: 3VA DC: 3W
3V120-06	G1/8	-20-70	5 korda sekundis	12,0 (0,67)	Vahelduvvool: 3VA DC: 3W
3V210-06	Sissevõtt=väljalaskeava=G1/8	-20-70	5 korda sekundis	14,0 (0,78)	Vahelduvvool: 6VA DC: 4,8W
3V220-06	Sissevõtt=väljalaskeava=G1/8	-20-70	5 korda sekundis	14,0 (0,78)	Vahelduvvool: 6VA DC: 4,8W

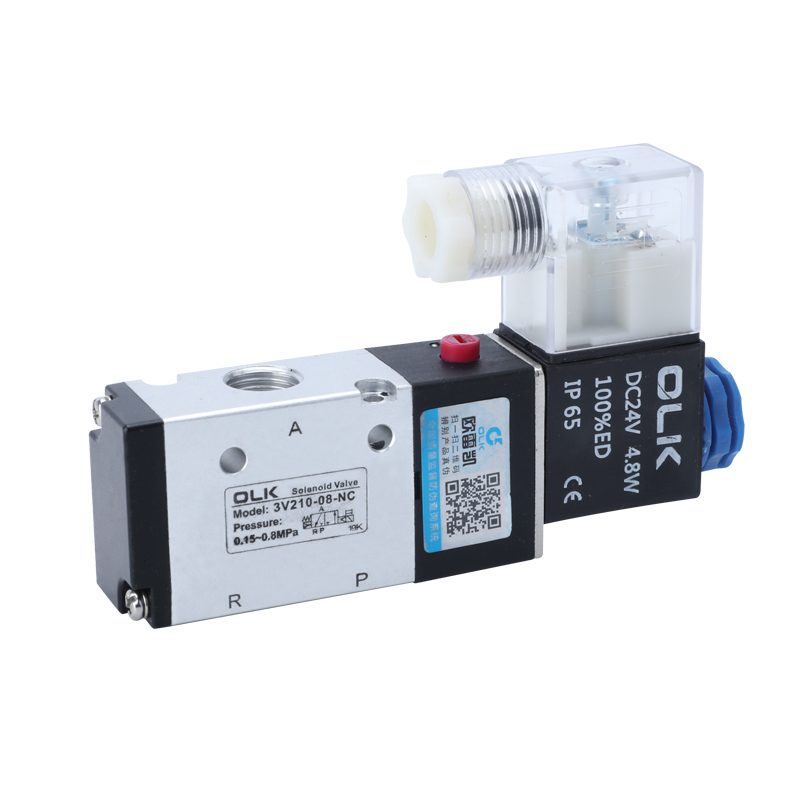

3V210-08	Sissevõtt=väljalaskeava=G1/4	-20-70	5 korda sekundis	16,0 (0,89)	Vahelduvvool: 6VA DC: 4,8W

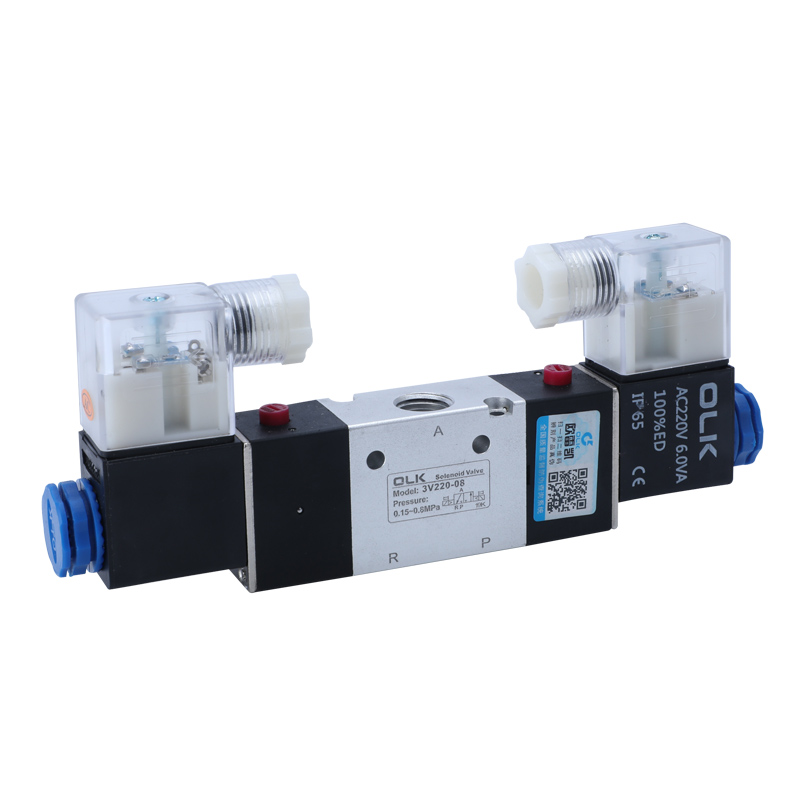

3V220-08	Sissevõtt=väljalaskeava=G1/4	-20-70	5 korda sekundis	16,0 (0,89)	Vahelduvvool: 6VA DC: 4,8W
3V310-08	Sissevõtt=väljalaskeava=G1/4	-20-70	5 korda sekundis	25,0 (1,39)	Vahelduvvool: 6VA DC: 4,8W
3V320-08	Sissevõtt=väljalaskeava=G1/4	-20-70	5 korda sekundis	25,0 (1,39)	Vahelduvvool: 6VA DC: 4,8W
3V310-10	Sissevõtt=väljalaskeava=G3/8	-20-70	5 korda sekundis	30,0 (1,67)	Vahelduvvool: 6VA DC: 4,8W
3V320-10	Sissevõtt=väljalaskeava=G3/8	-20-70	5 korda sekundis	30,0 (1,67)	Vahelduvvool: 6VA DC: 4,8W
3V410-15	Sisselaske = väljalaskeava = G1/2	-5-60	3 korda sekundis	50,0 (2,79)	Vahelduvvool: 6VA DC: 4,8W
3V420-15	Sisselaske = väljalaskeava = G1/2	-5-60	3 korda sekundis	50,0 (2,79)	Vahelduvvool: 6VA DC: 4,8W

Kuumad sildid: 3V solenoidklapp, 3/2-suunaline pneumaatiline klapp, ühetoimeline silindriklapp, 3-pordiline solenoidklapp, OLK eksklusiivne ventiil
