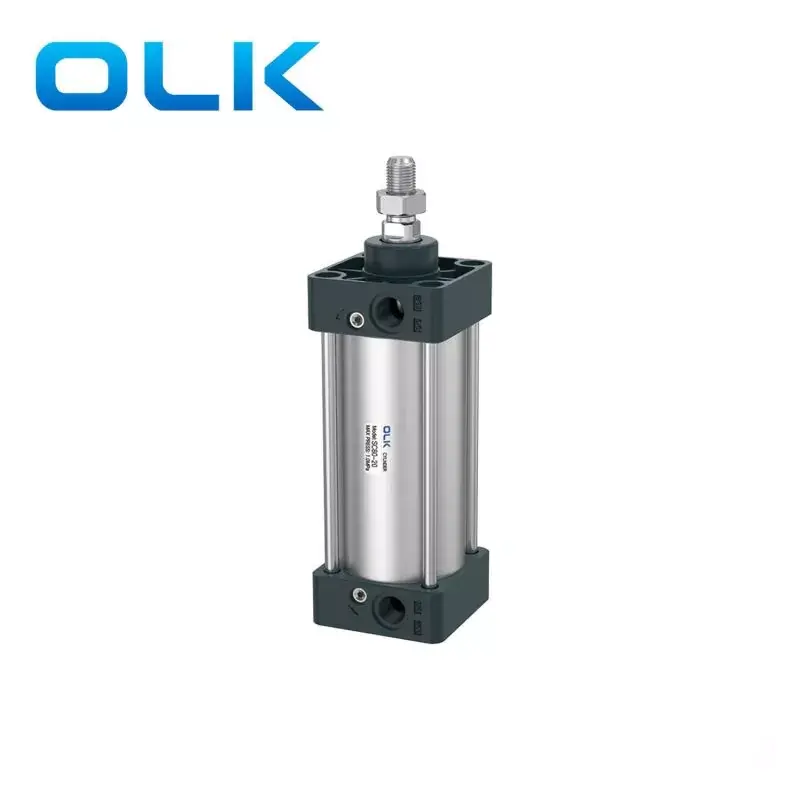

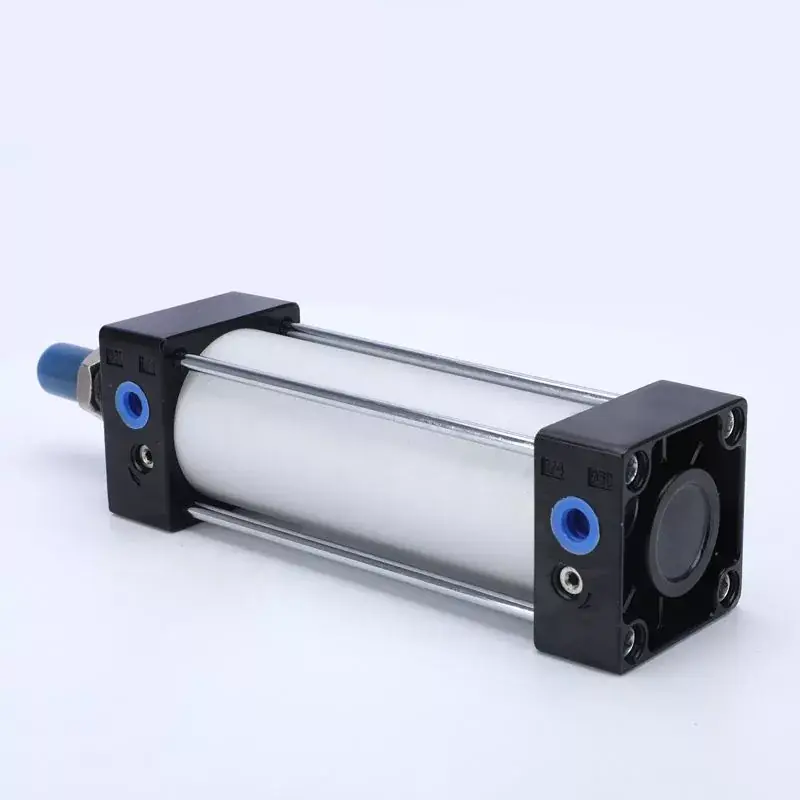

SC-seeria standardsilinder

Model:SC 80X80

Tere tulemast meilt SC-seeria standardsilindrite hulgimüügile, igale klientide päringule vastatakse 24 tunni jooksul. Ouleikai (OLK) on professionaalne tootja, soovime pakkuda teile SC-seeria silindreid ning pakume teile parimat müügijärgset teenindust ja õigeaegset tarnimist.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25-1000 mm
Action:
Kahekordne näitlemine
Cushion:
Reguleeritav õhkpadi
Working Pressure:
0,1–1,0 MPa (14–145 Psi)

Saada päring

Tootekirjeldus

OLK on Hiina tootja ja tarnija, kes toodab peamiselt paljude aastate kogemusega SC-seeria standardsilindreid. Loodan luua teiega ärisuhteid. SC-seeria standardsed pneumaatilised silindrid on valmistatud kergetest materjalidest, näiteks alumiiniumisulamist, mille tulemuseks on väiksem kaal, mis aitab parandada seadmete töötõhusust. Neid iseloomustab kompaktne disain ja väikesed mõõtmed, mis võimaldavad paigaldada piiratud ruumidesse ja sobivad ruumipiirangutega stsenaariumide jaoks. Võrreldes ISO 15552 standardi silindritega on SC-seeria sama läbimõõduga silindrid väiksema pikkusega. Nende padja reguleerimine on sujuvam.

Erinevate suuruste ja mudelitega vastavad need automatiseeritud tootmisliinide, pakendamismasinate ja robotrakenduste nõudmistele, sealhulgas funktsioonidele, nagu lineaarne lükkamine ja pööramine.

Hiina pneumaatiliste seadmete tootjana OLK saab kavandada ja toota erineva läbimõõdu ja käiguga silindreid vastavalt kliendi üksikasjalikele nõuetele ja tegelikele vajadustele. Lisaks saab neid varustada silindrikomponentidega, nagu CA, CB, äärikud ja liitmikud. SC-seeria standardne pneumaatiline silinder pakub konkurentsivõimelist hinda, pakkudes klientidele suuremat kuluefektiivsust.

OULEIKAI SC seeria standardsilinder, mis kasutab alumiiniumisulamist materjali Toote omadused

SC-seeria standardsilindrite omadused:

1. Meie ettevõtte standardne pneumaatiline silinder.

2. Kolvi tihendil on spetsiaalne kahepoolne tihenduskonstruktsioon, kompaktne ja õli säilitamise funktsiooniga.

3. Tegemist on varda tüüpi silindriga, mille esi- ja tagakaaned on sammastega ühendatud alumiiniumtorust silindri korpusega, tagades hea töökindluse.

4. Võrreldes IS015552 standardsilindritega on SC-seeria silindrite pikkus sama silindri läbimõõdu jaoks väiksem.

5. Silindri pehmenduse sujuv reguleerimine.

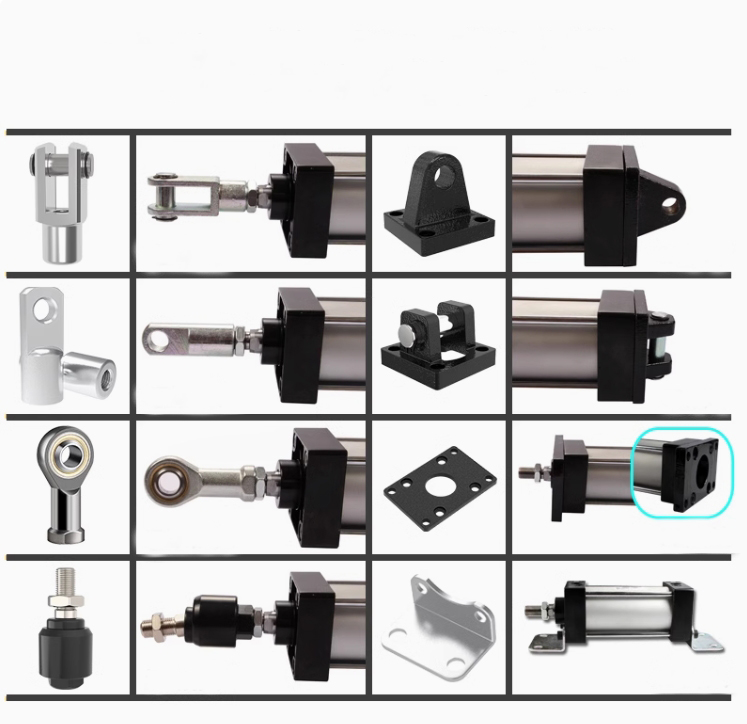

6. Kliendi valiku jaoks on saadaval erinevad silindrite ja silindri kinnitustarvikute spetsifikatsioonid.

7. Valitakse kõrgele temperatuurile vastupidavad tihendusmaterjalid, et tagada ballooni normaalne töö kuni 150°C tingimustes.

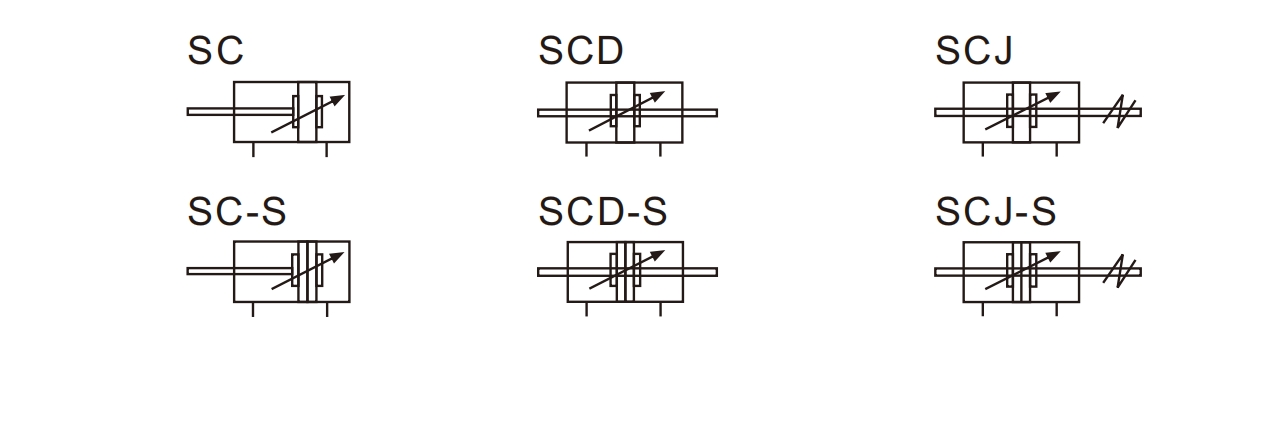

SC-seeria standardsilindri sümbol:

tellimiskood
SC	50	-	50	-	20	-	S
Mudel	PUUDUS		INSTRUKTSIOON		Reguleeritav käik		Magent	-
SC: standardne kahekordse toimega silinder					10:10 mm		TÜHI: ilma magnetita		Pitseri kood	PAIGALDAMINE	KEERE TÜÜP
SCD: kahevardaline kahetoimeline silinder					20:20 mm		S: magnetiga		tühi: TPU	LB	TÜHI: PT
SCJ: reguleeritava käiguga kahevardaline kahepoolse toimega silinder					30:30 mm				N:NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC-seeria standardsilinderStandardsed spetsifikatsiooni parameetrid：

Ava suurus (mm)	32	40	50	63	80	100
Näitlemisrežiim	Kahekordne näitlemine
Töökeskkond	Puhastatud õhk
Töörõhk	0,1–1,0 MPa (14–145 Psi)
Tõestus surve	1,5 MPa (215 Psi)
Töötemperatuuri vahemik	-20-80 ℃
	30-800
Puhverdusrežiim	Reguleeritav
Puhverduskaugus (mm)	21				28	29
Pordi suurus	PT1/8	PT1/4		PT3/8		PT1/2

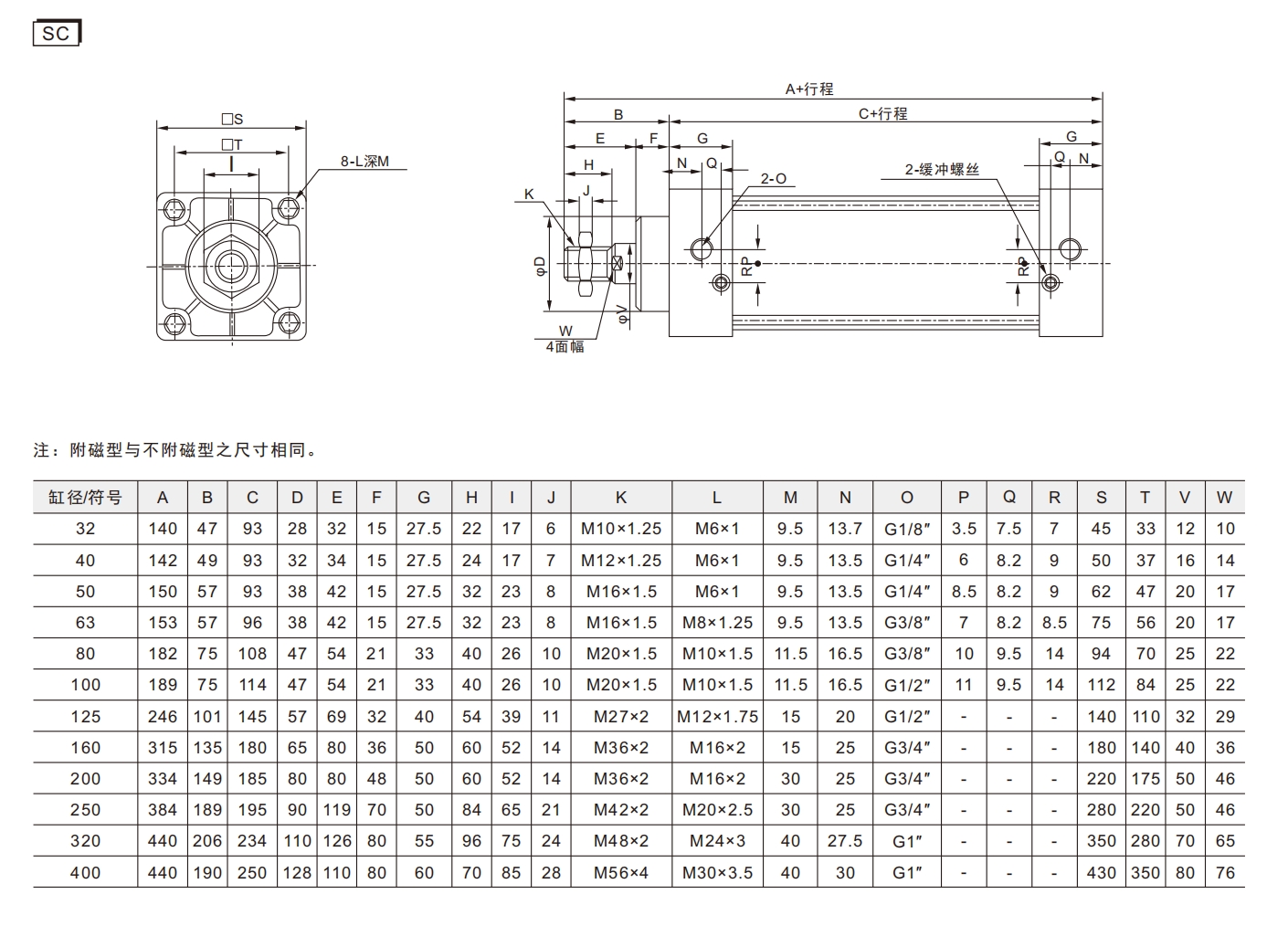

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Ühtlane kvaliteet igas SC-silindris

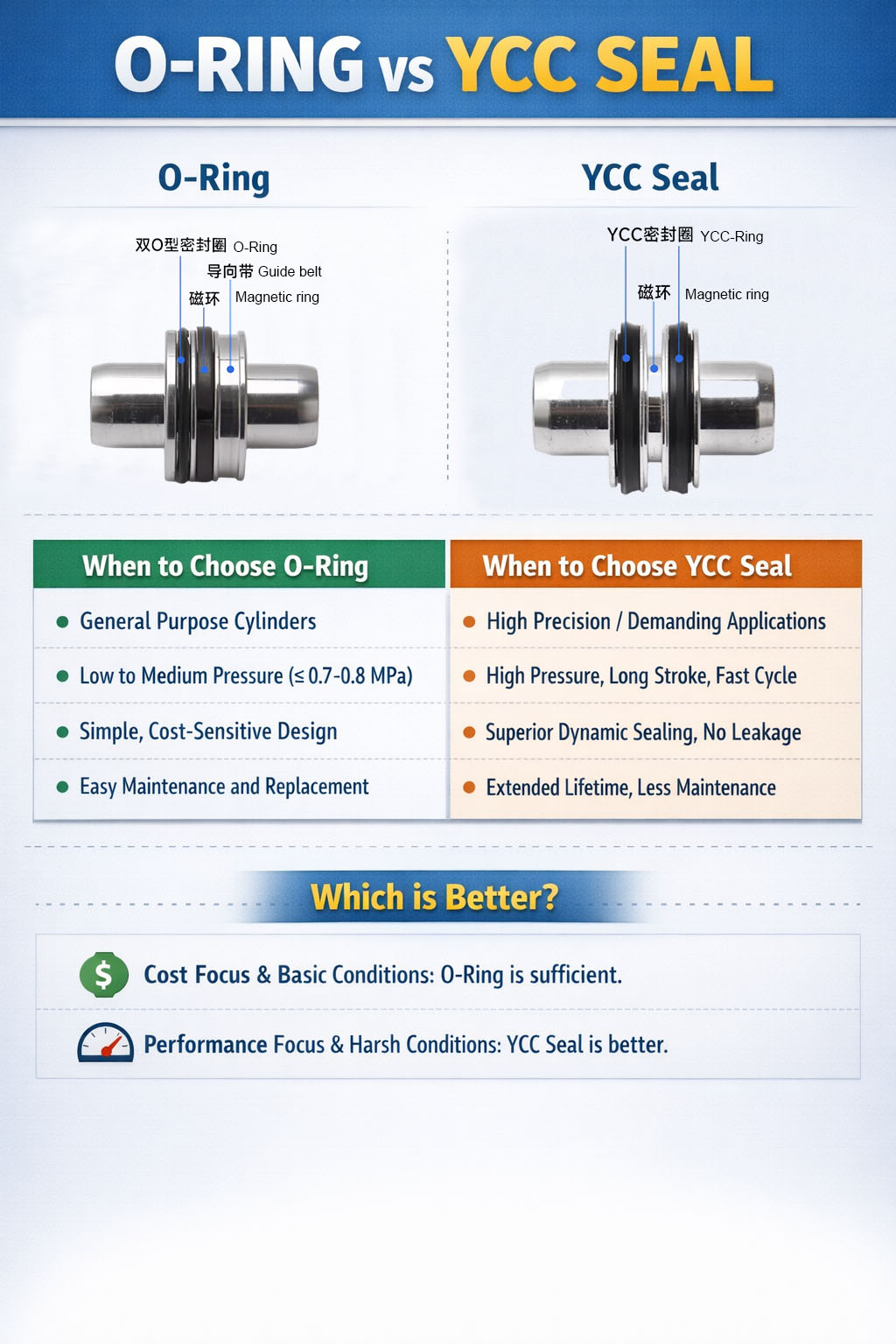

Kõik OLK SC-seeria standardsilindrid on toodetud standardina YCC tihendussüsteemidega, mitte tavaliste O-rõngastega. See on tahtlik disainivalik, et tagada stabiilne tihendusjõudlus, väike leke ja pikk kasutusiga, eriti pideva ja kõrgsagedusliku töö korral.

Võrreldes traditsiooniliste O-rõngastega tagab YCC tihend parema dünaamilise tihenduse ja kulumiskindluse, võimaldades silindril säilitada usaldusväärset jõudlust rõhumuutuste ja korduvate tsüklite korral. See vähendab oluliselt varajast leket ja pikendab hooldusvälbasid.

Lisaks järgib OLK PNEUMATIC rangelt standardseid seinapaksuse ja materjali spetsifikatsioone. Silindritorude või põhikomponentide materjali või kulude kärpimist ei toimu. Iga osa on toodetud piisava tugevusega, et tagada vastupidavus ja ohutus tegelikes tööstuslikes rakendustes.

OULEIKAI (OLK) SC silindrid on valmistatud suure töötlemistäpsuse ja rangete tolerantside abil, tagades kolvi sujuva liikumise, stabiilse väljundjõu ja ühtlase positsioneerimise.

Alates tihendi valikust kuni materjalikontrolli ja täppistöötluseni – iga SC-silinder on loodud pakkuma usaldusväärset kvaliteeti, mida kliendid saavad usaldada mitte ainult paberil, vaid ka pikaajalisel kasutamisel.

KKK:

K: Mis vahe on SC-seeria õhusilindris kasutatava töörõhuvahemiku ja proovirõhu vahel?

V: Töörõhu vahemik: selles vahemikus saab silinder käivituda, töötada ja oma jõudlust normaalselt säilitada. SC õhusilindri töörõhu vahemik: 0,1 MPa -1,0 MPa(14-145psi); Selle vahemiku ületamine võib põhjustada liikumise viivitamist, tihendi rikkeid või kahjustusi.

Tõestusrõhk: see viitab maksimaalsele rõhupiirile, mille tootja on seadnud tehase katsetamise ajal, mis näitab kõrgeimat õhurõhku, mida toote struktuur lühikese aja jooksul talub, ilma et see puruneks, deformeeruks või püsivalt kahjustaks. Ei ole tavaline töörõhk, kasutatakse lihtsalt tugevuse kontrollimiseks;

Üldiselt on see umbes 1,5 korda suurem töörõhu ülemisest piirist;

SC õhusilindri rõhk: 1,5 MPa (215 psi)

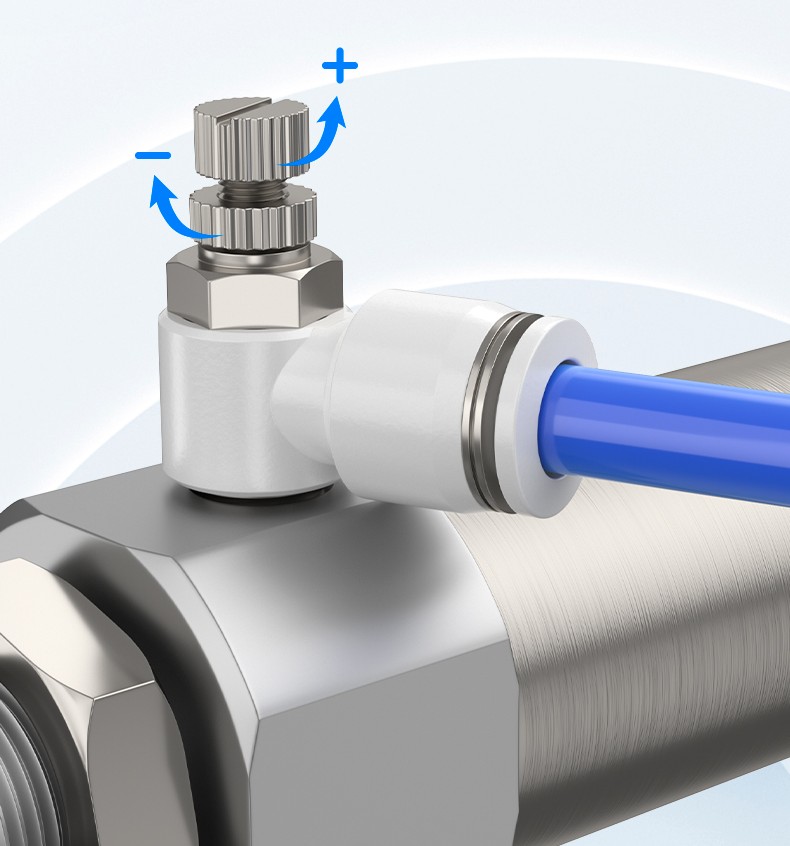

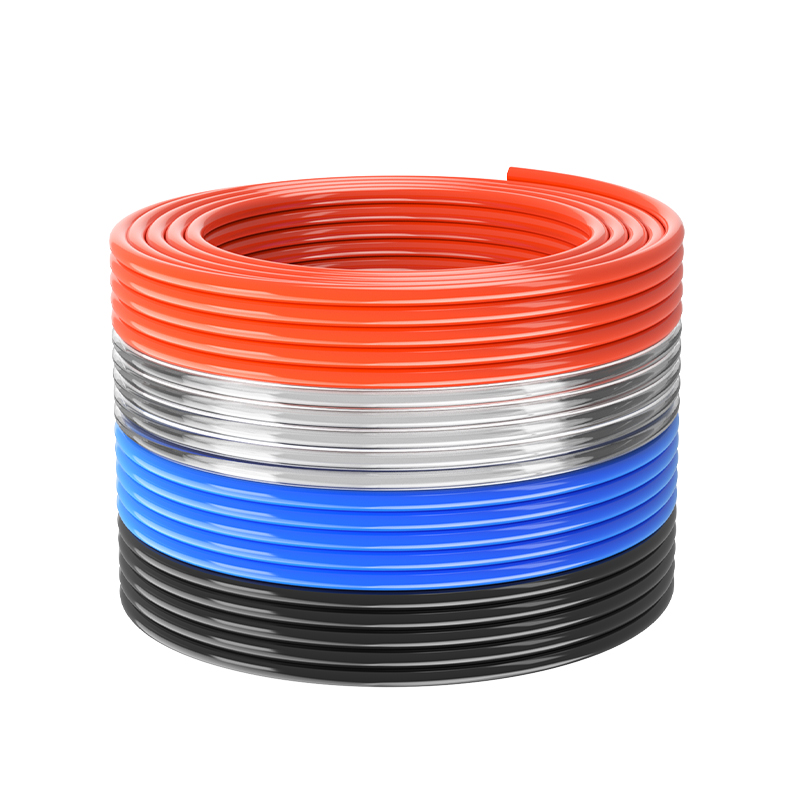

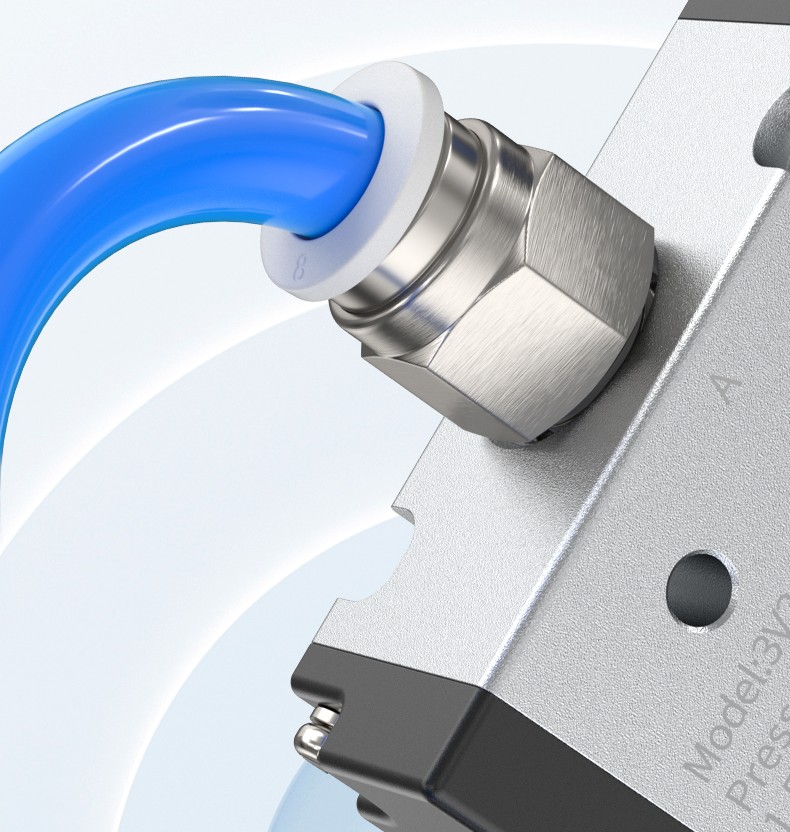

SC-silinder – soovitatavad liitmikud ja torud (rakendused)

Kuumad sildid: SC pneumaatiline silinder, standardne ühendusvarda silinder, kahepoolse toimega silinder, õhusilinder 32-250 mm, reguleeritava polstri silinder
