Pneumaatiline ajam

Meie kvaliteetnepneumaatilised ajamidtagavad teie klapitoimingute tõhusa juhtimise. Mõistame, et tõhus juhtimine võib teie äritegevust otseselt mõjutada, mistõttu on meie tooted loodud optimaalse jõudluse tagamiseks, tagades minimaalse seisakuaja ja kõrge töökindluse.

Mis on ISO standard?

ISO on ülemaailmne standard, mida kasutatakse kogu maailmas (Euroopas, Ameerikas ja Aasias). Selle eesmärk on tagada, et erinevate kaubamärkide silindrite suurus ja paigaldusmõõtmed oleksid samad.

Kasu: ISO-silindri ostmisel on vana silindri asendamine lihtne, olenemata kaubamärgist.

Mis on VDMA standard?

VDMA on Saksa tööstusstandard. See oli varajases Euroopa turul väga populaarne. Tänaseks on enamik VDMA standardeid üle viidud ISO standarditele.

Põhimärkus:

VDMA 24562 = ISO 15552 (Need on samad).

VDMA 24563 = ISO 6432 (Need on samad).

VDMA 24561 (kompaktne silinder): sellel pole veel täpset ISO ekvivalenti.

Mis on JIS-standard?

JIS on Jaapani tööstusstandard. Seda kasutatakse peamiselt Jaapani turu ja Jaapani masinate jaoks (nagu SMC stiil). Selle mõõtmed erinevad Euroopa standarditest.

Kiire kokkuvõte

VDMA ja ISO: tavaliselt on need omavahel asendatavad. Saate VDMA asendada ISO-ga.

JIS: See on erinev. Ärge segage JIS-i ISO/VDMA-ga!

Silindrite valiku juhend ja vahetatavuse tabel

ISO 15552 – standardprofiiliga silindrid
Standardne silinder	Silindri tüüp	Kaubamärk	Seeria / mudel
ISO 15552	Standardne silinder	FESTO	DNC
ISO 15552	Standardne silinder	SMC	CP96
ISO 15552	Standardne silinder	AIRTAC	SI(SAI) / SE
Tootjapõhine standard	Standardne silinder	AIRTAC	SC / SU(SAU) /SCT
ISO 6432 – mini-/ümmargused silindrid
Standardne silinder	Silindri tüüp	Kaubamärk	Seeria / mudel
ISO 6432	Mini silinder	FESTO	DSNU-S
ISO 6432	Mini silinder	SMC	C85/C75
ISO 6432	Mini silinder	AIRTAC	MI
Tootjapõhine standard	Mini silinder	AIRTAC	MAL(MBL) / MA

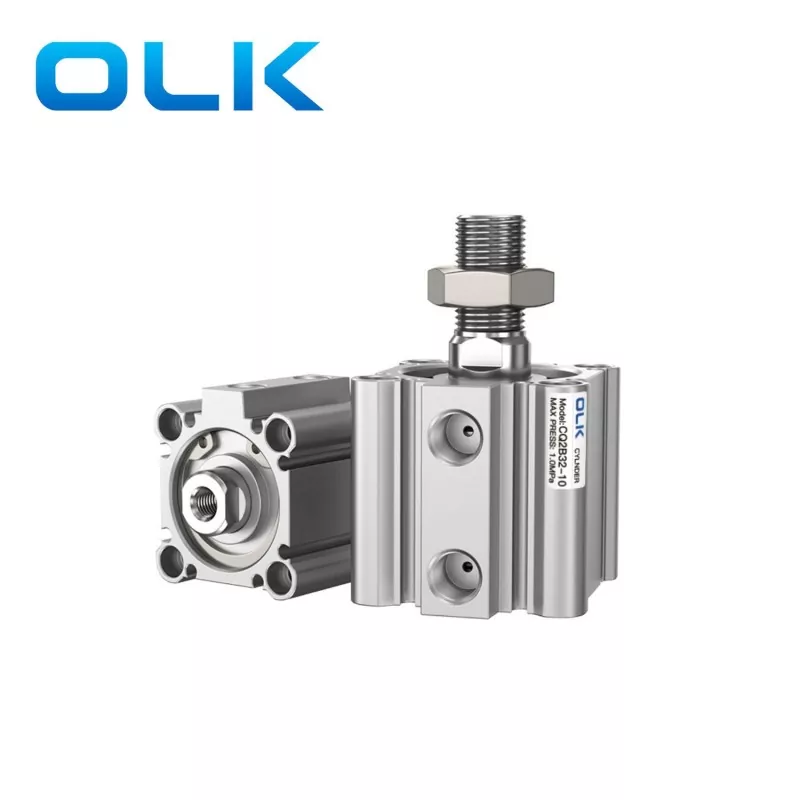

ISO 21287 – kompaktsed silindrid
Standardne silinder	Silindri tüüp	Kaubamärk	Seeria / mudel
ISO 21287	Kompaktne silinder	FESTO	ADN
Tootjapõhine standard	Kompaktne silinder	SMC	CDQ2
Tootjapõhine standard	Kompaktne silinder	AIRTAC	SDA
Tootjapõhine standard	Kompaktne silinder	FESTO	ADVU
JIS	Kompaktne silinder	AIRTAC	ACQ

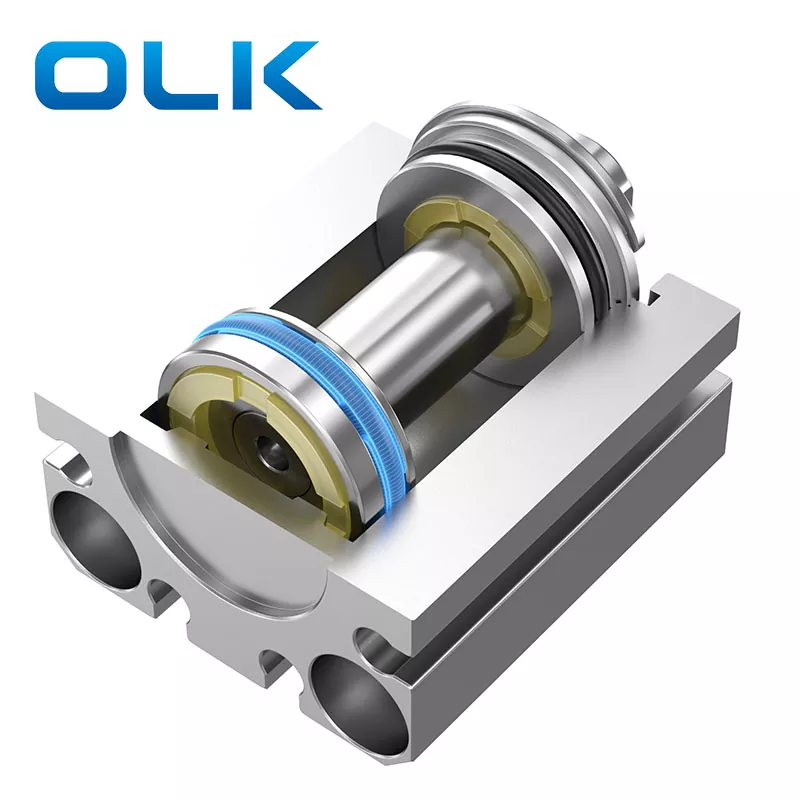

Erinevus tavaliste pneumaatiliste silindrite ja õhukeste pneumaatiliste silindrite vahel?

Peamised erinevused standardsete pneumaatiliste silindrite ja õhukeste pneumaatiliste silindrite vahel on paigaldusruum, silindri läbimõõt, käik ja rakendatavus.

Mis on standardsilindri üldine rõhk?

Tavalise pneumaatilise silindri üldrõhk on 0,6 mpa, mis kehtib silindri töörõhu kohta ja on silindri normaalse töö põhinõue.

Kuidas töötavad standardballoonid pakendamismasinates, täitemasinates?

Toote pakendamise käigus toimub avamis- ja sulgemisliikuminepneumaatiline ajamKilekoti sulgemiseks on vaja SC standardset pneumaatilist silindrit.

Vedeliku täitmise käigus toimub löögi liikuminepneumaatiline ajamSC standardne pneumaatiline silinder on vajalik selleks, et tagada pudeli jõudmine ettenähtud asendisse või täita juhendit vedeliku avamiseks.

Millised on mini-pneumaatiliste silindrite rakendused tekstiilitööstuses?

Mini pneumaatilisi silindreid nagu MA, MAL ja MI kasutatakse tekstiilitööstuses laialdaselt tikkimismasinate, sokkide kudumismasinate, mütsimasinate, taskumasinate ja tõmblukuga masinate jaoks.
