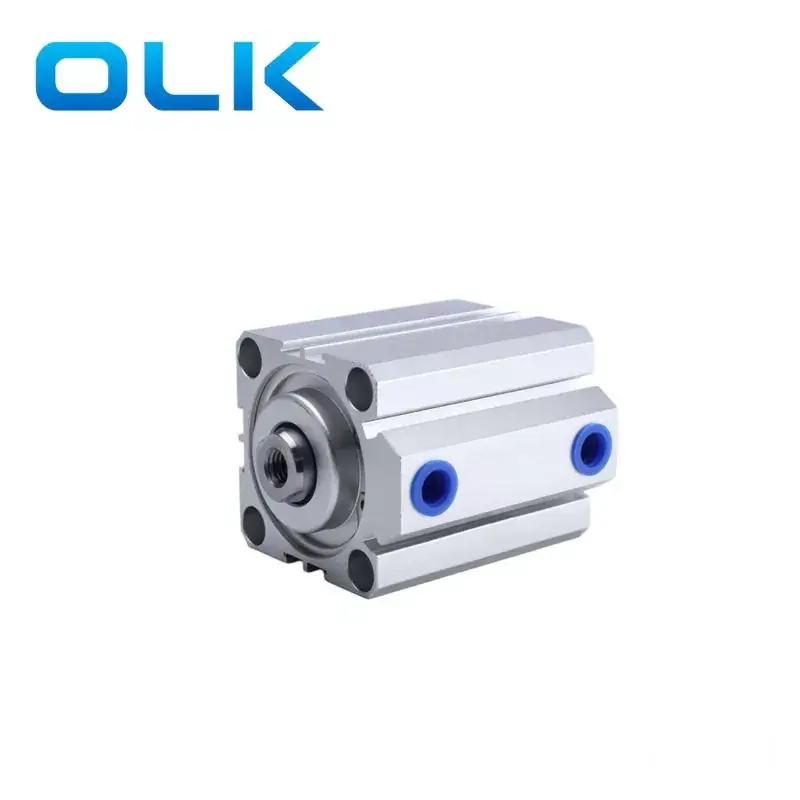

Ouleikai (OLK) SDA-seeria õhukesi silindril on ülikerge disain, mis sobib selle sobivaks piiratud ruumi rakendusteks, võimaldades paigaldada ja töötada kitsastes ruumides. Vaatamata oma väiksusele on SDA õhuke tüüpi silindril suurepärane jõudlus, sealhulgas kiire reageerimine, stabiilne töö ja ülitäpsed positsioneerimisvõimalused.
Õhuke silindri kere on varustatud selle ümber magnetiliste lülituspesadega, mis muudab läheduslülitite paigaldamise mugavaks. Selliste funktsioonide nagu lineaarse tõukamise ja pöörlemisega on sellel tugev rakendatavus ja seda saab kasutada komponentide juhtimiseks elektroonikaseadmetes, näiteks CD -draivide avatud/tihe juhtimine ja ülekandekontroll printimisseadmetes.
OLK-pneumaatiline ettevõte tootis SDA-seeria ülikerge silindri stabiilselt pikka aega ilma sagedase hoolduse või asendamise vajaduseta.
Hiina ouleikai pneuametiline stabiilne operatsioon SDA seeria õhukesi silindri tooteomadused
SDA õhuke silindri sümbol:
| Tellimiskood: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
Mudel: |
Magnet | Triibu suurus |
|
Stoke |
|
Reguleeritav löök |
Niitüüp |
Niitüüp |
| Kurb: õhuke silindr (topeltravimine) |
Tühi: ilma magnetita |
|
|
|
|
10: 10mm | Tühi: emane niit |
Tühi: pt |
| SSA: õhuke silindr (üks näitleja-tugi) |
S: magnetiga |
|
|
|
|
20: 20mm |
B: isane niit |
T: NPT |
| STA: õhuke silindri (ühe näitleja-tõmbe) |
|
|
|
|
|
30: 30mm |
N: niit pole |
G: G |
| SDAD: õhuke silindr (kahekordne varras) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: õhuke silindr (kahekordse vardaga reguleeritav käik) |
|
|
|
|
|
50: 50mm |
|
|
1. vastab ettevõtte standarditele.
2. Silindri korpus ja tagakatte, samuti kolb- ja kolbivarras on kompaktse ja usaldusväärse konstruktsiooni jaoks neetitud.
3. Silindri avab veereva töötlemise, millele järgneb kõva oksüdatsiooni töötlemine, tagades kulumiskindluse ja vastupidavuse.
4. Kolvi pitser võtab vastu spetsiaalse kahepoolse tihendusstruktuuri, mis on kompaktne, õli ladustamisfunktsiooniga.
5. Kompaktne struktuur säästab tõhusalt paigaldusruumi.
6. Magnetlüliti soojendused on silindri kere ümber läheduslülitite mugavaks paigaldamiseks.
7. Valikus on saadaval silindritüüpide erinevad spetsifikatsioonid.
|
Ava suurus (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Näitlemisrežiim |
Topeltnäitlemine |
|||||||||
|
Üksikliigutamine välja / üks näitlejajutustus |
- |
|||||||||
|
Töötav keskmine |
Puhastatud õhk |
|||||||||
|
Töösurve |
Topeltnäitlemine: 0,1-1,0 MPa (14-145PSI) |
|||||||||
|
Üksik näitlemine: 0,2-1,0 MPa (28-145PSI) |
||||||||||
|
Tõendussurve |
1,5 MPa (215PSI) |
|||||||||
|
Töötemperatuurivahemik |
'-20-80 ℃ |
|||||||||
|
Töökiiruse vahemik |
Topeltnäitlemine: 30-500 üks näitleja: 50-500 |
|||||||||
|
Puhverrežiim |
krahhipadja |
|||||||||
|
Sadamasuurus |
M5X0.8 |
Pt1/8 |
Pt1/4 |
PT3/8 |
||||||
