Üldiselt öeldes,PU toruon paigaldatud gaasi transportimiseks mõeldud õhukompressoritele. Funktsionaalselt võib see transportida ka vett ja muid vedelikke, kuid PU-torude korrosioonikindlus pole eriti tugev.
Olemasolevad seadmed: pneumaatilised seadmed, õhukompressor, pneumaatilised tööriistad, õhupump, õhusilinder, lõikemasin, pihustusseadmed, keevitusseadmed, tööstusrobot, pakendamismasin, keskkonnakontrolli seadmed, õhuniisutaja, tolmueemaldusseadmed, ventilatsioonisüsteem, pihustussüsteem, jahutusseadmed. Labori- ja meditsiiniseadmed: laboriinstrumendid, analüsaatorid, meditsiinigaasiseadmed, õhuproovivõtjad. Sõidukid ja masinad: autode hooldusseadmed, pneumaatilised vedrustussüsteemid, põllumajandusmasinate automatiseerimise tootmisseadmed: montaažiliinid, konveierisüsteemid, testimisseadmed, muud seadmed: jookide täitmise masinad, toiduainete töötlemise seadmed, õhupallide täiturid, liivapritsiseadmed.
PU õhuvoolikut kasutatakse laialdaselt automaatikaseadmetes.
| PU (polüuretaantoru) | PA (nailontoru) | PE (polüetüleentoru) | Kummist toru | Põimitud tugevdatud voolik | Ultra painduv toru | PU lame voolik | |
| Omadused: | Kõige sagedamini kasutatav õhuvoolik, äärmiselt painduv Hea, sile pind, madal sisetakistus. | Kõrge kõvadus, hea jäikus, suudab säilitada kuju | Pehme materjal, poolläbipaistev, odav. | Valmistatud looduslikust või sünteetilisest kummist ja tugevdatud põimitud kihiga | PU- või nailontorud, millel on polüester-, aramiidkiust või roostevabast terastraadist punutud välimine tugevduskiht, mis pakub paremat survekindlust ja mehaanilist tugevust. | Spetsiaalsete materjalide ja protsesside kasutamisel ületab paindlikkus tavaliste PU-torude oma | Toru korpus on tasane ja paralleelselt saab integreerida mitu torujuhet. |
| Eelis | Hea painduvus, kulumiskindlus, väändekindlus, kerge, lihtne kerida ja paigaldada | Kõrge rõhukindlus, kõrge temperatuuritaluvus (kuni 110 ° C), suurepärane õli- ja kemikaalikindlus ning mitte kergesti oksüdeeruv | Odav hind, hea vastupidavus madalale temperatuurile ja korrosioonikindlus (hape, leelis). | Suurepärane elastsus, neelab vibratsiooni ja on tugeva ilmastikukindlusega. | Äärmiselt kõrge rõhukindlus (kuni mitu korda kõrgem kui tavalistel torudel), paisumisvastane ja hea impulsi jõudlus | Äärmiselt pehme, väga väikese painderaadiusega, vastupidav korduvale paindeväsimisele ja pole kerge murda sõlmi. | Ruumisäästlik, puhas ja ilus, lihtne hallata mitut õhuallikat ja vältida takerdumist. |
| Puudus | Kõrge temperatuuritaluvus on keskmine (tavaliselt -10 ° C ~ + 60 ° C) ning õli- ja kemikaalikindlus ei ole nii hea kui nailontorudel. | Halb painduvus, madalatel temperatuuridel kergesti rabe ja vajab painutuspaigalduseks palju ruumi. | Halb survekindlus, ei talu kõrgeid temperatuure, kaldub vananema ja nõrk kulumiskindlus. | Äärmiselt mahukad, suure siseseinakindlusega ja kergesti vananevad plasttorud on järk-järgult asendanud kaasaegseid pneumaatilisi süsteeme. | Paindlikkus väheneb, painderaadius suureneb ja hind kallineb. | Hind on tavaliselt kõrgem ja survetakistus võib olla veidi madalam kui sama spetsifikatsiooniga tavalistel torudel. | Painde suund on piiratud (saab painutada ainult tasase suuna suunas) ja hind on suhteliselt kõrge |
| Tüüpilised rakendused: | Tugevaim universaalsus, mis sobib enamiku pneumaatiliste seadmete ühendamiseks, eriti olukordades, mis nõuavad sagedast liikumist ja painutamist, nagu robotkäed ja mobiilseadmed | Fikseeritud paigaldus, kus nõutakse õli- ja temperatuurikindlust, näiteks torujuhtmed tööpinkide läheduses, autotootmine ja kõrge temperatuuriga seadmed. | Sobib madala rõhuga ajutiste gaasikanalite ühenduste jaoks või mittekriitiliste piirkondade jaoks, nagu vesi ja põllumajanduslik niisutus. Harvem kasutatakse põhiahelate pneumaatilistes ahelates. | Kasutatakse peamiselt raskete seadmete, ehitusmasinate ja ürituste jaoks, mis nõuavad suurt paindlikkust ja vibratsioonikindlust. | Kasutatakse kõrgsurve pneumaatilistes süsteemides, õhukompressorite väljalaskeavades, pikamaa peamistes gaasivarustustorustikes ja olukordades, kus tekitatakse sageli rõhuimpulsse. | Roboti kere sees olev pukseerimiskett (Tank kett), mis läbib kõrgsageduslikku edasi-tagasi liikumist, ja varustus, mis nõuab ülisuurt paindlikkust. | Mitme täitmiskomponendiga seadmete gaasitee kokkuvõte, nagu tsentraliseeritud torustik tööjaamadest, klapisaartest täiturmehhanismideni. |
Polüuretaantoru (PU) toru on neljas värvitoonis: sinine, läbipaistev, punane ja sinine. Meil on mugav pneumaatilistes seadmetes töötoru eristada ja ühendada. Täpsemalt sõltub see iga ettevõtte standardspetsifikatsioonidest. Näiteks nõuavad mõned ettevõtted läbipaistvaid torusid vaakumi jaoks, siniseid torusid õhu sisselaskeava jaoks ja oranže torusid õhu väljalaske jaoks, et eristada erinevaid torujuhtmeid ning hõlbustada õhukontuuri hoolduse ajal kiiret tõrkeotsingut ja positsioneerimist.

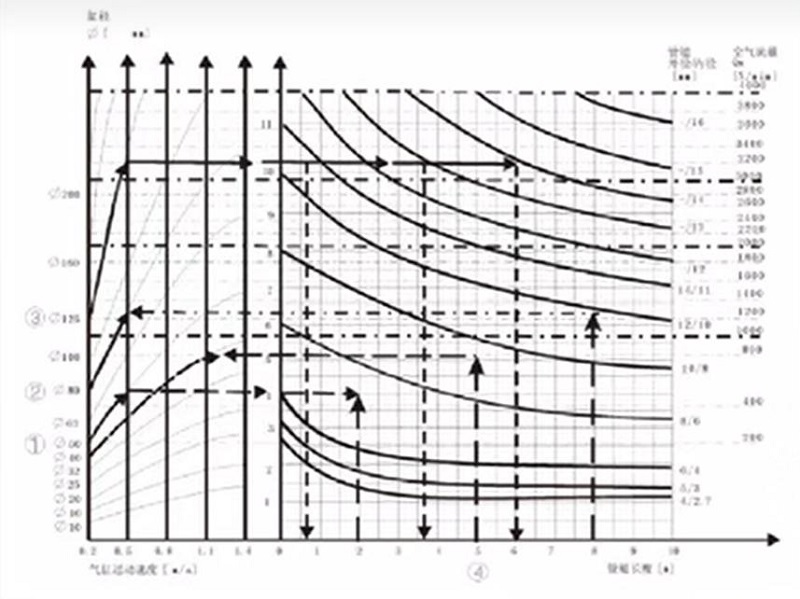

Esiteks teame, et PU õhuvooliku suurus võib määrata voolukiiruse. Mida suurem on pneumaatiline toru, seda tugevam on vooluvõimsus, mis omakorda mõjutab õhusilindri töökiirust.
Rangelt võttes peame valiku tegemisel arvestama selliseid parameetreid nagu käik, käikude arv minutis, silindri läbimõõt jne. Asjakohaste kogemuste põhjal on siiski soovitatavad erinevad silindrite spetsifikatsioonid koos vastavate õhutorude spetsifikatsioonidega.
| Õhusilindri ava suurus (mm) | Toru suurus (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Klapi tööks mõeldud magistraaltorustik saab valida veidi suuremad torud (millega ei kaasne täiendavat õhukulu, seega ei teki töö käigus lisakulusid).
2. Kuid klapi ja silindri vaheline toru tuleks optimeerida järgmiste põhimõtete järgi: kui toru läbimõõt on liiga väike, siis see drosseldab, piirates seega silindri kiirust; Toru liigne läbimõõt võib aga põhjustada stagnatsiooni, suurendades seega õhukulu ja täitmisaega.
3. Arvestada tuleb painderaadiusega ja väga oluline on tõmbeketi kasutamisel painderaadiuse kontrollimine.
PU-torude töörõhk on tavaliselt toatemperatuuril umbes 10 kg/cm², kuigi see võib olenevalt suurusest ja mudelist erineda. Kõrgsurverakenduste jaoks on tugevdatud PU-punutud torud parem valik. See on valmistatud kolmekihilise disainiga – välimine PU, keskmine polüestrist punutud tugevdus ja sisemine PU – pakkudes suuremat survekindlust ja vastupidavust. Lisaks sobivad seda tüüpi PU-torud nii õhu- kui ka veeülekandeks.
Valikupõhimõte: lõhkemisrõhk ≥ 3 × töörõhk
PU-torude paindlikkus mängib kriitilist rolli paigaldusruumis ja seadmete liikumises, eriti kui kasutatakse erineva suurusega PU-torusid, näiteks 6 mm ja 8 mm. Väiksemad läbimõõdud, nagu 6 mm PU-toru, pakuvad tihedamat painderaadiust, muutes need ideaalseks kompaktsete paigalduste jaoks, nagu juhtpaneelid või väikesed automaatikasüsteemid, kus ruumi on vähe. Seevastu 8 mm PU-torud pakuvad suuremat õhuvooluvõimet ja seda kasutatakse tavaliselt sellistes rakendustes nagu pneumaatilised tööriistad või suuremad masinad, kus on vaja nii paindlikkust kui ka voolu jõudlust. Dünaamilistes süsteemides, nagu robotkäed või pakkimismasinad, tagab kvaliteetne polüuretaantoru sujuva liikumise ilma paindumiseta, parandades tõhusust ja pikendades kasutusiga. Õige suuruse valimine mõjutab otseselt süsteemi jõudlust ja paigaldamise tõhusust.
pehmem, vastupidav paindumisele, suudab pärast painutamist kiiresti tagasi põrkuda, paindumisel vähem ummistus, spetsialiseerunud automaatikasüsteemidele, seadmete marsruutimine ilma kinnikiilumiseta
PU-torude kõvadus on tavaliselt vahemikus 60A kuni 95A, olenevalt materjali valemist ja rakendusest. 60APU toruon pehme ja kergesti painutatav, sobib sagedast liikumist nõudvate stseenide jaoks; 95A PU toru on kõvem ja sobib olukordadeks, mis nõuavad kõrget survet või pikaajalist fikseerimist. Valides on vaja tasakaalustada paindlikkust ja jäikust vastavalt tegelikele vajadustele.
①. Materjali suhe: polüuretaani pehmete ja kõvade segmentide suhe mõjutab otseselt kõvadust ning suhte reguleerimine võib muuta toru omadusi.
②. Lisandid: teatud täiteainete või plastifikaatorite lisamine võib kõvadust oluliselt muuta, näiteks ränidioksiidi lisamine, mis võib suurendada jäikust.
③. Tootmisprotsess: protsessi parameetrid, nagu ekstrusioonitemperatuur ja jahutuskiirus, võivad samuti mõjutada lõplikku kõvadust.
·Dünaamiline rakendus: sagedaste painde stsenaariumide korral (nt mehaaniline õla gaasivarustus) on soovitatav valida voolikud vahemikus 60A kuni 75A, et vältida väsimuspragusid.
·Kõrgsurvekeskkond: survetugevuse tagamiseks on kõrgsurvevedelike transportimisel soovitatav kasutada kõvasid torusid, mille võimsus on 85A või rohkem.
Kulumiskindluse nõuded: olukordades, kus maapinnal on lohisemine või hõõrdumine, on tasakaalustatud kõvadus umbes 80A ideaalsem.
①. Kontrollige kõvadust ja tuvastage 85-95A. Suvel ei pehmene 98A kõvadus kõrgel temperatuuril kergesti; Talvel kõvadus 95A, külmal talvel mitte kergesti karastatud. Liiga pehme on kerge vihaseks saada; Liiga kõva ja pragunemisohtlik
②. Pigistage toru seina ühtlaselt ilma mullideta. Kui pigistamisel on õõnsaid või nõgusaid juukseid, loetakse see defektseks
③. Kontrollige elastsust. Pärast 90-kraadist painutamist põrkub see sekunditega tagasi. Kui tagasilöök on aeglane ja kortsud on alles, ei tohiks neid kasutada
④. Kontrollige siseläbimõõtu ja valige vastavalt seadme rõhule vastavad spetsifikatsioonid. Kui siseläbimõõt pole õige, mõjutab see võimsust
Kompressorite suruõhk on kõrge temperatuuriga. Lühiajaline kasutamine on hea, kuid pikaajaline kasutamine võib põhjustada toru turset või lõhkemist. Soovitatav on kasutada koos õhupaakide, jahutite ja õhufiltritega.
Töökodades keeratakse PU torusid sageli kokku, lohistatakse ja need võivad kokku puutuda söövitavate vedelikega. Need tegurid võivad kahjustada toru pinda, kiirendada vananemist ja lühendada kasutusiga. Vahetage torud õigeaegselt või kasutage OLK kõrgsurve põimitud PU torusid.
Pihustusvärvimine hõlmab kõrgeid temperatuure, söövitavaid värve ja toru tõmbamist rõhu all, mis võib põhjustada lõhkemist. Järgige toru rõhu-temperatuuri tabelit, hoidke rõhk ohututes piirides ja kaaluge OLK kõrgsurvepunutise kasutamistPU torud.
Tavalisi sirgeid ühendusi, painutusi ja teesid saab kõik ühendada
Jah, pneumaatilise toru värvi ja sellel olevaid märgistusi saab kohandada
