TCTC-M sulg

Model:TC32

Professionaalse TC/TC-M sulgude valmistamisena võite olla kindel, et ostate meie tehasest TC/TC-M sulgu ja OLK pakub teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist. Keskmise kiige TC/TC-M sulg OLK-i standardne paigaldussula on valmistatud ülitugeva rauapritsimise vormimisest ja pind on kaetud musta tsingi tehnoloogiaga, mida pole kerge roostetada ja on korrosioonikindlad. TC/TC-M sulg paigaldatakse tavaliselt pneumaatilise silindri keskmisse asendisse ja TC kinnitusklambrit saab fikseerida ükskõik millisesse asendisse. Õhusilinder võib pöörata ümber keskkõrva telje, mis sobib pika tiiruga silindrite jaoks. TC ja TC-M paigaldusklambrikujundus on struktuurilt stabiilne, veenduge, et õhusilinder ei raputaks kiiret edasiliikumise ajal.

Saada päring

Tootekirjeldus

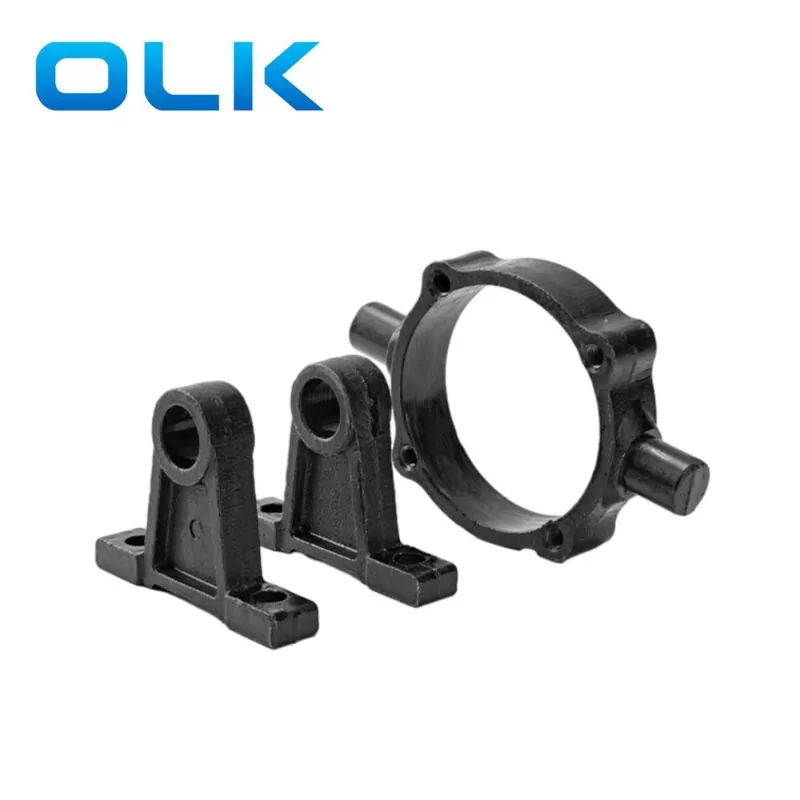

Võrreldes TC-sulguga on TC-M kinnitusklassil kaks täiendavat kinnitusbaasi ja TC-M sulgude struktuur on vastupidavam, mis sobib kõrge silindri töösagedusega rakenduste või suure edasiviga.

Nii TC kui ka TC-M kinnitusklassi kiikul on pöörlemisomadused 360 °. TC/TC-M suudab teostada vertikaalseid rokkar-käe liigutusi ja reguleerida õhusilinder-vabaduse astet, tööstsenaariumide ülikonda nagu pakendiseadmed, sortimissüsteemid, monteerimisseadmed jne.

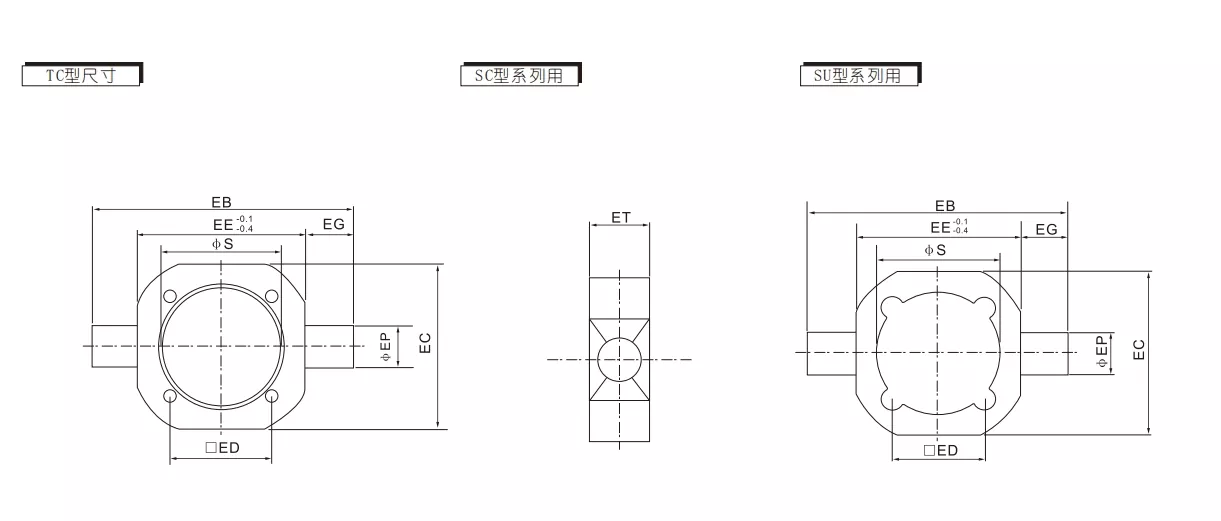

TC sulgude välise mõõtme andmed

Kood / triibu läbimõõt	Eb	EC	Väljaõpp	-St	Nt	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

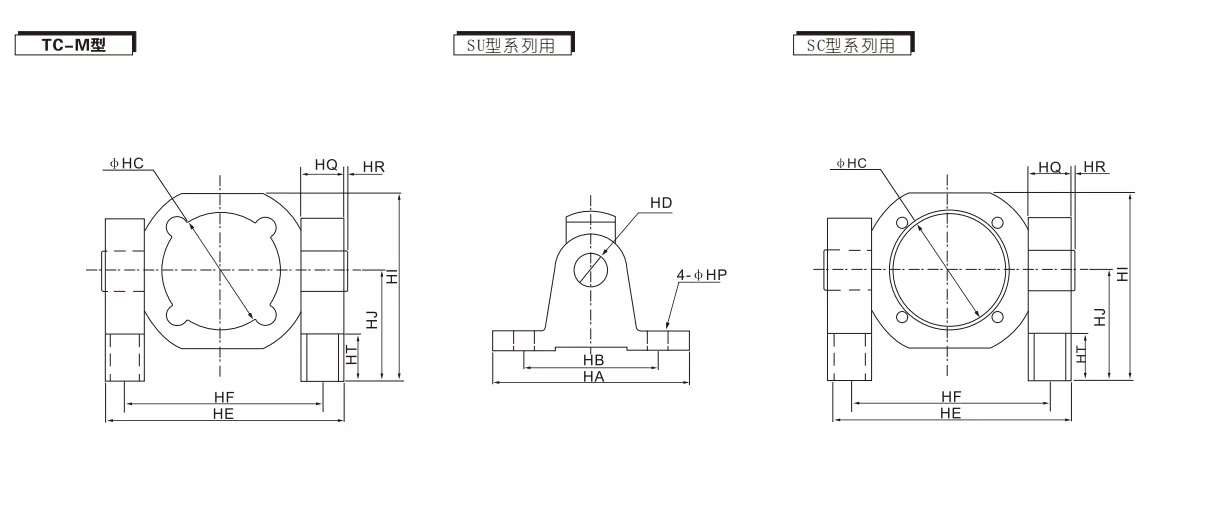

TC-M sulgude välise mõõtme andmed

Kood / triibu läbimõõt	Ha	Hb	Hc	Hd	Ta	Hf	Tere	Hj	Peakorter	Hr	Ht	Hj
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

KKK:

Mis vahe on TC ja TC-M installisulgudes?

TC -sulg: tavaliselt standardne paigaldusklamber, mis sobib üldiste paigaldusvajaduste jaoks.

TC-M sulg: kujundatud täiustatud paigaldusklambrina, see võib olla sobivam konkreetsete paigalduskeskkondade jaoks või pakkuda stabiilsemat tuge.

Millised on TC sulgude materjalid?

OLK Brand TC Bracket’s Material on raud.

Mis silindri jaoks on TC/TC-M sulgude ülikond?

TC kinnitusklambrikomplekt SC pneumaatilise silindri jaoks.
