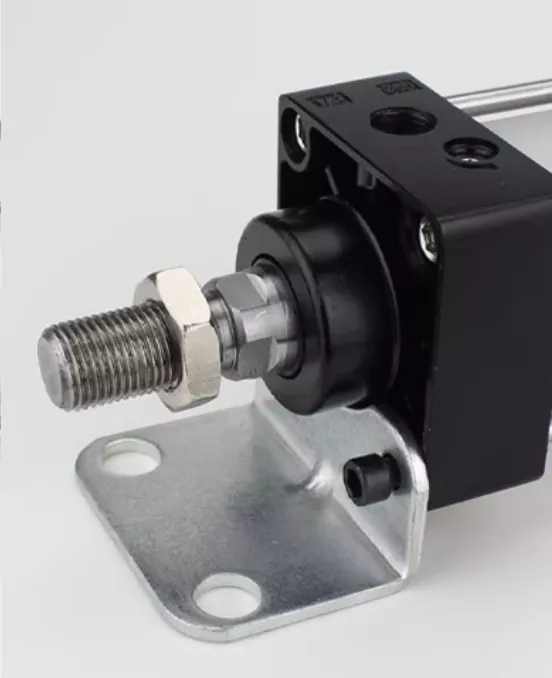

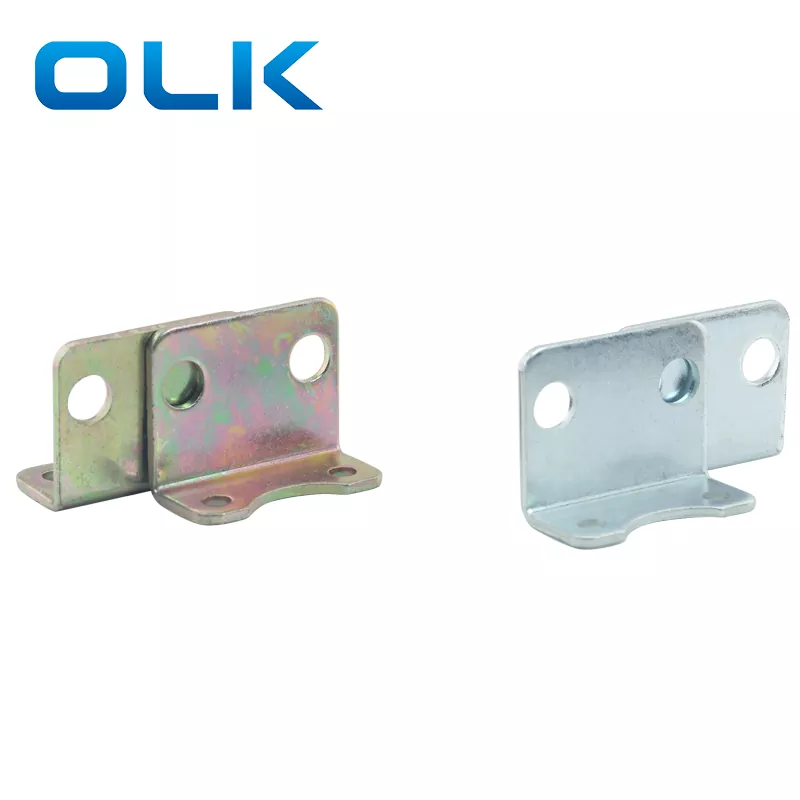

OLK pneumaatiline SC-seeria pneumaatiline silindri paigaldamine lisaseadme-LB jalgade sulg, mis võtab kasutusele L-kujulise disainilahenduse, ühe silindri kasutab kahte fikseeritud osa. Raudse tsingiga taldrikstatud materjali hõbedane värv on stiilsem tunne.
LB jalad Paigaldage silindri mõlema otsa alla. Paigalduspinna külge läbi alumise kruvi augu. Maapinna suurele tugipinnale on see teiste lisaseadmetega võrreldes stabiilsem ja maavärinakindel ning sellel on tugev koormuse kandmisvõimsus, muutes selle sobivaks suurte ribade silindrite fikseeritud paigaldamiseks staatilistes olukordades.
Olukordades, kus on vaja kõrget struktuurilist stabiilsust, näiteks automatiseeritud tootmisliinid, robotkäega fikseeritud platvormid, tembeldamise seadmed jne.
LB jalad peavad arvestama, et iga pneumaatiline silindr nõuab 2 tk, nii et tellimuse esitamisel on oluline pöörata tähelepanu.
|

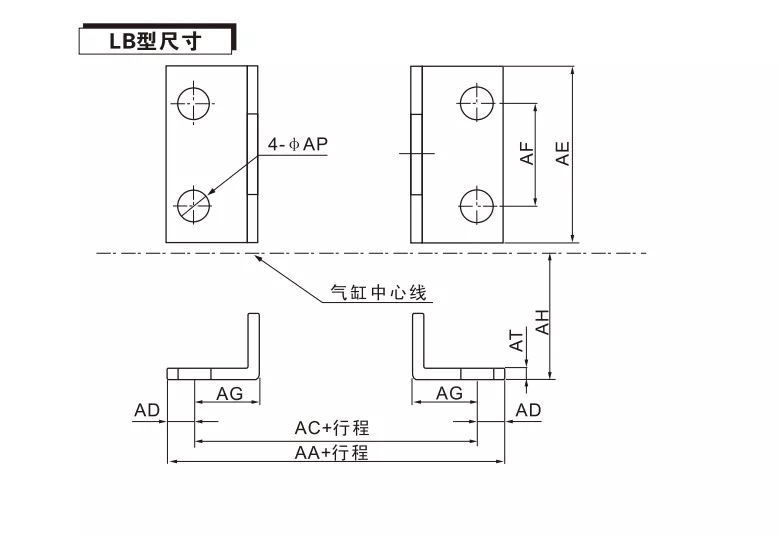

Kood / triibu läbimõõt |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Aa |
153 |
169 |
173 |
184 |
199 |
209 |
290 |
340 |
380 |
|
AC |
134 |
140 |
149 |
158 |
167 |
173 |
250 |
300 |
320 |
|
Reklaam |
9.5 |
14.5 |
12 |
13 |
16 |
18 |
20 |
20 |
30 |
|
Ae |
50 |
57 |
68 |
80 |
97 |
112 |
140 |
180 |
220 |
|
-St |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
175 |
|
Ag |
20.5 |
23.5 |
28 |
31 |
30 |
30 |
45 |
60 |
70 |
|
Ah |
28 |
30 |
36.5 |
41 |
49 |
57 |
90 |
115 |
135 |
|
AP |
9 |
12 |
12 |
12 |
14 |
14 |
16 |
18 |
22 |
|
Juures |
3 |
3 |
3 |
3 |
4 |
4 |
8 |
8 |
9 |
Mitu tüüpi LB kinnitusjala on?
Erinevatel silindrite seeriatel on LB sulgud.
jne: acq-lb; SDB-LB; MAL-LB; CDM2B-LB; SDA-LB; RMS-LB; SC-LB
Mis SC-LB jalasulgu materjal?
LB materjal on raud, üks on hõbedane ja teine on mitmevärvilisel plaadistatud. Klient vajab kedagi, kes saaks konsultatsioonide saamiseks OLK müügimeeskonnaga ühendust võtta.
