Silindri magnetiline lüliti

OLK Pneumaatiline on üks Hiinas asuvatest professionaalsetest silindrilistest magnetilistest lüliti tootjatest ja tarnijatest. Meie toodetel on tehase laos, teretulnud silindermagnetilise hulgimüügi meilt.

Saada päring

Tootekirjeldus

Silindri magnetlülitit kasutatakse õhusilindri löögi asukoha tuvastamiseks, te ei vaja masina juhtventiilide ega käiguvahetuste ja nende kinnitussulgude jaoks löögi mõlemas otsas ning ilma kolvivarda lõpus kokkupõrkeplokkide vajaduseta, muutes selle hõlpsaks kasutamiseks ja konstruktsioonis kompaktseks. Kõrge töökindlus, pikk eluiga, odav ja lühikese lüliti reageerimise aeg, seega on seda laialdaselt kasutatud.

OLK soovitab kasutamisel oluline märkida, et silindri magnetlülitit ei tohiks paigaldada tugevate magnetväljadega seadmete lähedale. Kui kaks magnetiliste lülitidega varustatud pneumaatilist silindrit liiguvad paralleelselt, peaks magnetiliste häirete vältimiseks vahemaa olema suurem kui 40 mm. On vaja regulaarselt kontrollida, kas magnetilise lüliti asukoht on nihke.

Magnetilise induktsioonilüliti omadused

· Intelligentne senss

· Magnetiline stabiilsus, tundlik induktsioon

· Lihtne paigaldada, seda saab paigaldada ükskõik millisesse positsiooni mööda silindri käiku

Mudel	CS1-F	Cs1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Kohaldatavad silindrid	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Kuri/minu	SDA (soon)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Paigaldusmeetod	Lipud vardad/rõngavööd	Lipud vardad/rõngavööd	Rada	Tühistatud	Rada	Rada	Rada	Rada	Rada

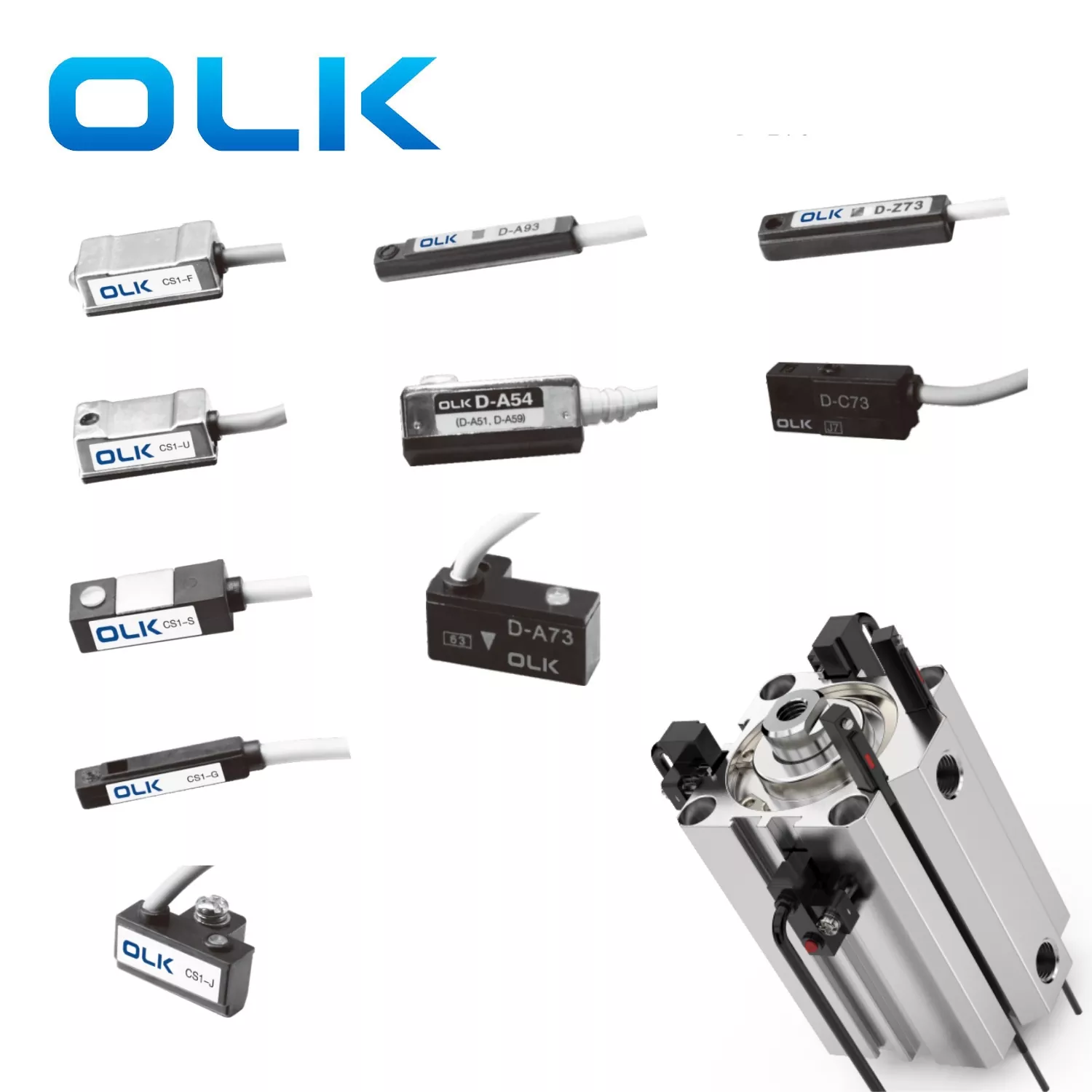

Foto
Silindri rakendusskeem
Ülevaade mõõtme skeem
Lüliti tüüp	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud	SPST on tavaliselt avatud
Sensori tüüp	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga	Reed -lüliti kontaktiga
Tööpinge	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac	5–240 V alalisvool/ac
Max lülitusvool	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)
Maksimaalne kontaktvõimsus	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)
Sisemine energiatarve	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski
Pingelangus	Max 2,5v @ 10mA alalisvool	Max 2,5v @ 100mA alalisvool	Max 2,5v @ 100mA alalisvool	Max 2,5v @ 10mA alalisvool	Max 2,5v @ 10mA alalisvool	Max 2,5v @ 40mA alalisvool	Max 2,5v @ 10mA alalisvool	Max 2,5v @ 40mA alalisvool	Max 2,5v @ 40mA alalisvool
Lekkevool						Max 10w		Max 10w	Max 10w
Indikaatorvalgus	Punane LED	Punane LED	Punane LED	Punane LED	Punane LED	Punane LED	Punane LED	Punane LED	Punane LED
Kaabel	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC	2,8φ, 2C, hall õlikindel PVC
Tundlikkus					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Maksimaalne lülitussagedus	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Töötemperatuur	–	–	–	–	–	–	–	–	–
Löögikindlus	30G	30G	30G	30G	30G	30G	30G	30G	30G
Vibratsioonikindlus	–	–	–	–	–	–	–	–	–
Kaitseaste	–	–	–	–	–	–	–	–	–
Kaitsevool	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski	Mitte ükski

Lisaseadmed magnetiliste lülitite jaoks

Mudel	SU-10	SU-12	SU-15	SU-16	SU 18	TCS1-F
Kohaldatavad silindrid	SU32	SU32/40/50	Oma	SU80/100/12		Sulg
Paigaldusmeetod	Rada	Rada	Rada	Rada	Rada	Kruvi
Ühik	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid

Magnetiliste lülitite lisaseadmed-värvitu terasest tõmblukuga seotud sidemed

Mudel	MA-16	MA-20	MA-25	MA-32	MA-40	MAL-16	MAL-20	MAL-25	MAL-32	MAL-40
Ühik	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid	Arvutid

Õhusilindri magnetilise lüliti paigaldusmeetod:

1: kinnitage roostevabast terasest zip -sidemetega

2: fikseeritud tõmbe vardale

3: installige otse installipesast

4: raudtee paigaldus

Magnetiliste lülitite ettevaatusabinõud

· Ärge lühistage 2-juhtmelisi lülitid.

2-juhtmelistel magnetilistel lülititel on väga madal takistus. Nende otse toitega ühendamine võib põhjustada lühise ja põletada lüliti.

· Kontrollige juhtmestiku polaarsust.

2-juhtmelised lülitid peavad olema ühendatud õige polaarsusega. Pööratud juhtmestik võib põhjustada signaali valguse sisselülitamist.

3-juhtmelised lülitid peavad olema ka õigesti ühendatud või võivad need kahjustada.

· Ärge ühendage otse suurte induktiivsete koormustega.

Suured koormused, näiteks mootorid või suured solenoidventiilid, võivad põhjustada voolu ja hävitada lüliti. Veenduge, et pinge ja vool oleksid stabiilsed ja puhtad.

· Vältige tugevaid magnetvälju ja metallist laastu.

Need võivad vähendada tundlikkust ja põhjustada valesignaale või ebaõnnestumist. Tugevate magnetiliste keskkondade jaoks kasutage selleks kasutamiseks mõeldud spetsiaalseid magnetilisi lülitid.

· Ärge kasutage karmides keskkondades.

Anduripea on valmistatud vaigust. Vältige vett, kemikaale või merevett, mis võib selle praguneda või paisuda.

· Hooldusega käepide.

Magnetilised lülitid on habras. Vältige ladustamise, transpordi ja paigaldamise ajal mõjusid, tõmbamist või töötlemata käitlemist.

· Lekkevool 2-juhtmelistes elektroonilistes lülitites.

Nendel lülititel on väike lekkevool. Valesignaalide vältimiseks veenduge, et koormuse lähtevool on kõrgem kui lekkevool. 3-juhtmelistel lülititel on väiksem leke või kasutage mehaanilisi lülitid ilma lekketa.

· Muude eritingimuste jaoks nõu pidage enne kasutamist.

Võtke ühendust OLK meeskonnaga, et vältida kahju või ebaõiget kasutamist.

KKK:

Kuidas kasutatakse magnetilist lüliti?

Magnetilisi lülitid saab signaalide edastamiseks kasutada koos PLC, releede ja muude kontrolleritega.

Millised on magnetiliste lülitite ettevaatusabinõud?

Ärge lühistage toiteallikas otse magnetiliste lülitite kasutamisel.

Mis on kontaktivaba magnetiline lüliti?

Kontakti mittekontaktiline magnetiline lüliti töötab erinevalt kontaktitüübist. See kasutab magnetide tuvastamiseks elektroonilisi komponente, mitte mehaaniliste osade, näiteks pilliroogude lülitite asemel. Sellepärast nimetatakse seda ka tahkis- või elektrooniliseks magnetlülitiks. Sellel on parem vastupanu šokile ja vibratsioonile ning selle eluiga on peaaegu püsiv.

Silindrite kahe positsiooni tuvastamise meetodi võrdlus
Avastamisviis		iseloomulik

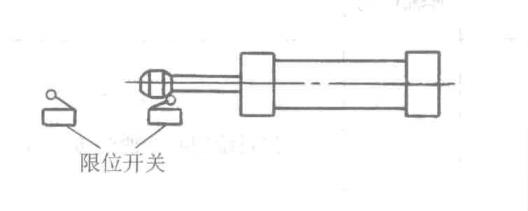

LIMI LÜLIT: LIMI LÜLITID Paigaldatakse kokkupõrkeplokkidega kolvi varda ette. Liimilüliti tüübis paigaldatakse kolvivardale kokkupõrkeplokid ja kolvivarda liikumislöögi mõlemas otsas paigaldatakse limiidilülitid (näiteks liikumislülitid ja mehaanilised juhtimisventiilid), et tuvastada kolvi liikumislöök. See on kontaktlüliti.		1) Kujunduse, paigaldamise, silumise ja hoolduse töökoormus on suur. 2) paigaldusruum on suur 3) Maksumus on kõrge. 4) Valesti kasutamisel on eluiga lühike. 5) ei mõjuta magnetväljad
Magnetlüliti: magnetiline lüliti tüüp on paigaldada kaks magnetlüliti otse silindri kere erinevasse asendisse, et tuvastada õhusilinder liikumislöök. See on kontaktivaba lüliti.		1) Salvestage oluliselt disaini- ja paigaldusaja, lihtne siluda 2) Väike paigaldusruum 3) Maksumus on oluliselt vähenenud, vähem manuseid. 4) Sellel on kõrge töökindlus, pikk eluiga ja hea tegevuspositsioonide korratavus. Mehaanilise löögikahjustuse probleemi pole ja sellel on tugev tolm, vesi ja õliresistentsuse võimalused. 5) Elektrilise pneumaatilise liigese kontrolli saavutamine on lihtne 6) Magnetilisi mõõtmeid tuleks võtta tugevates magnetväljades
