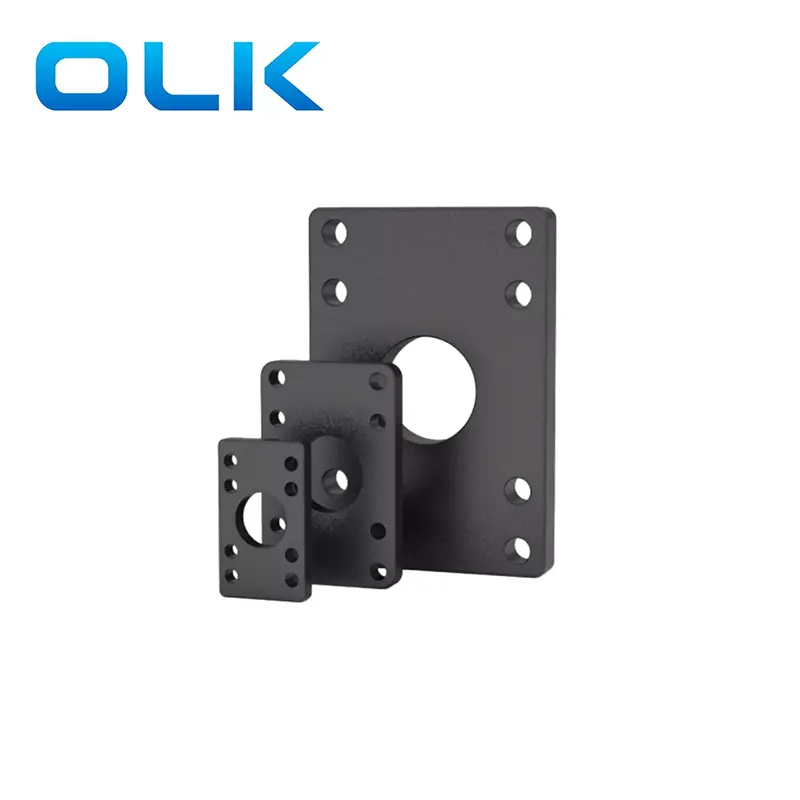

FA ääriku kinnitus on esikülg, mida kasutatakse SC -seeria standardsete pneumaatiliste silindrite jaoks. Fix silindri korpus, nii et koormuse ja kolvi liikumise suund asuvad samal teljel või paralleelsel. FA kinnitusvarude üldine struktuur võtab kasutusele pikkusega tembeldatud vormid. Ja palju on pikka aega.

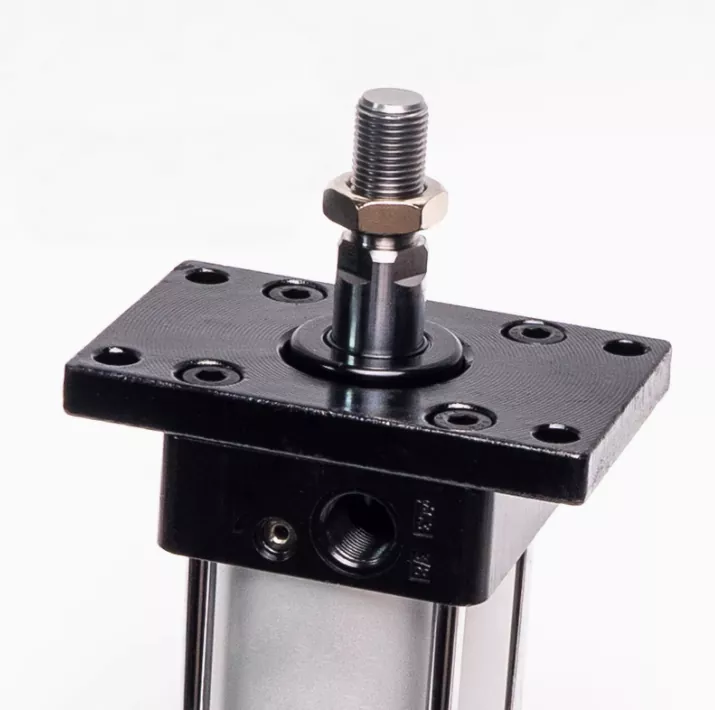

FA ääriku kinnitus on must ristkülik, mis on kinnitusavadega, mis võimaldab SC-seeria pneumaatilist silindrit kindlalt masina ja pinnaga fikseeritud mitterod-otsast.
Rakendus: FA-Front ääriku silindri klambri sobivuse tõttu sulgude või robotkätega esiotsa paigaldamiseks ja tavaliselt samal tasapinnal kui automaatsete masinate paigaldusavad. Seega on mitu tüüpilist rakenduse stsenaariumi järgmiselt
Pakendimasinad: täpse käiguga fikseeritud positsiooniline lineaarsed liigutused.
Automaatikaseadmed: stabiilne kinnitus silindrite jaoks vertikaalses või horisontaalses positsioneerimisel.
Materjali käitlemine: kasutatakse sisseseadetes, kus silindrit tuleb kindlalt poltida.
Töötlemisjaamad: pressimiseks, lükkamiseks või kinnitamiseks, mis nõuavad null külgmist liikumist.
Testimisplatvormid ja juhtimisüksused: kui jäik silindri positsioneerimine on korratavuse jaoks hädavajalik.
|
SC |
63 |
X |
50 |
- |
S |
- |
Fa |
|
SC -seeria standardne pneumacit silinder |
Triibu suurus |
|
löök |
|
S ： Magnet |
|
FA: silindripeaga ääristuskinnitus |
|
|
|
|
|
|
Tühi: non |
|
|
|

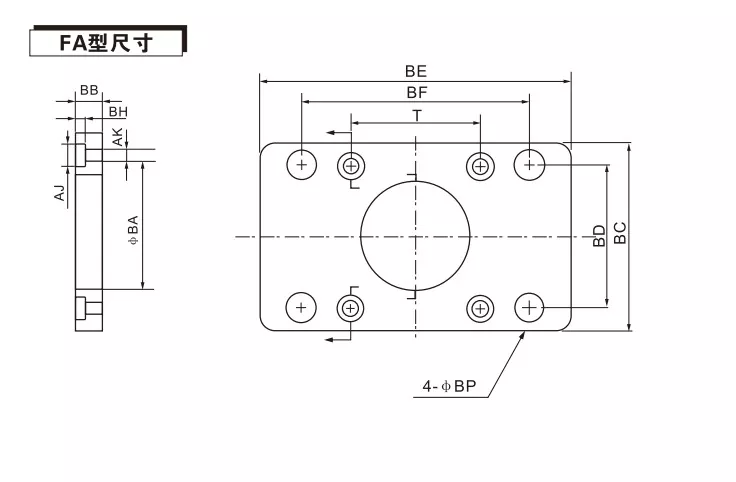

Kood / triibu läbimõõt |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Olema |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Aj |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Ja |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Kas FA esikülje silindri klambri saab sobitada teiste kasutamiseks mõeldud silindritega?
Erinevate silindrite paigaldusavadel on erinevad positsioonid ja tuleks kasutada FA ääriku plaate. Seda FA -seeria äärikuplaati saab kasutada ainult SC -seeria standardsilindritega.
WHTATS erinevad Old FA ääriku kinnitamisega ja FB tagumise äärikuga？
FA esikäik: ühendage silindri esiosa seadmega, kolvivardaga paigaldamise ajal väljapoole suunatud. Tavaliselt kasutatakse seadmete esiotsa ja koormuse tõukestsenaariumide korral.
FB tagumine äärik: ühendage silindri tagumine ots seadmega ja peitke silindri korpus sulgude taha. Sobib olukordadeks, kus silindri korpus tuleb fikseerida ja selle asukoht säilitada.
