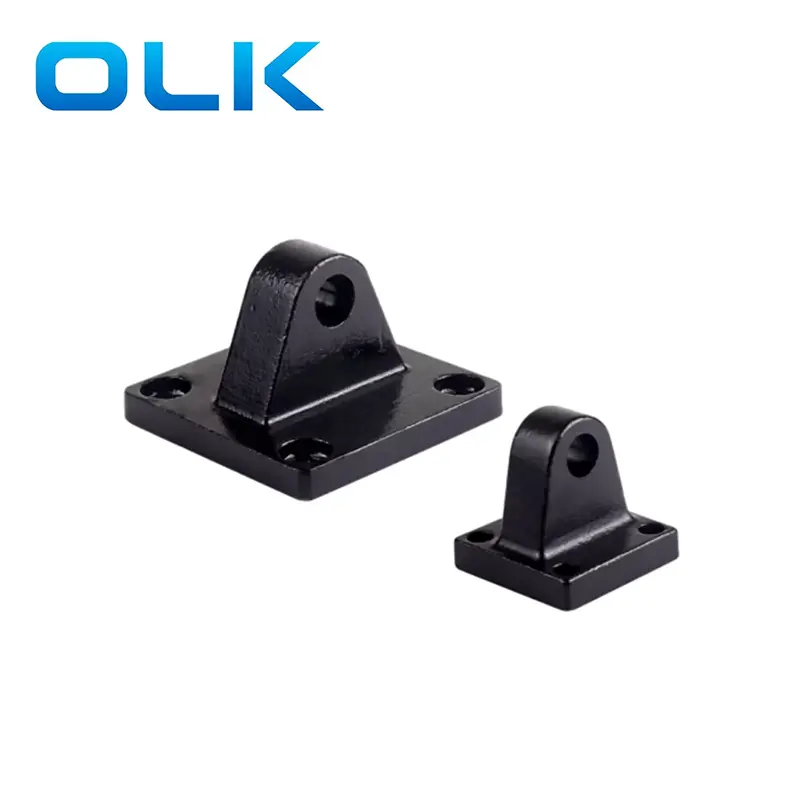

SC -seeria standardses pneumaatilises silindris kasutatav OLK Iron Ca Clevise sulg. SC pneumaatilise silindri sabaküljele paigaldatud tagumine kinnitusklamber kuulub tagumine Clevis Mount Ca Clevise sulg, mis kuulub pöörlevate tugitarvikute tarvikute tüüpidesse, võimaldades SCY -silindri jaoks SCY -sisise, mis on mõeldud väikesesse vahemikku. Üldiselt sobib CA rohkem väikeste ava -suurusega pneumaatilise silindri ja kergete koormustega olukordades.
CA tagumine kinnitusklamber sobib selliste rakendusstsenaariumide jaoks, nagu automaatikaseadmed, puidutöötlemismasinad ja konveierisüsteemid, mis vajavad esiotsa liigendatud paigaldamist.
|

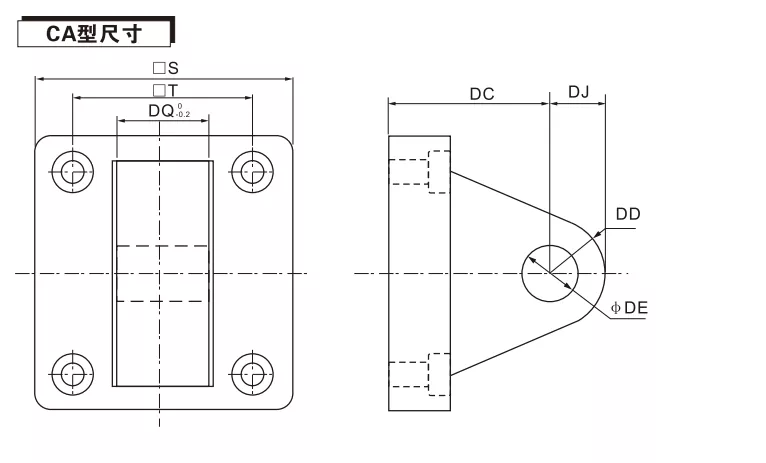

Kood / triibu läbimõõt |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
Alalisvoolu |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
Dd |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
-St |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
DJ |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
Dq |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
Millist pneumaatilist silindrit saab seda kasutada Ca Clevise sulgudes?
Nelja keermestatud auku paigaldusasend on fikseeritud ja seda saab kasutada ainult SC -silindrite jaoks,

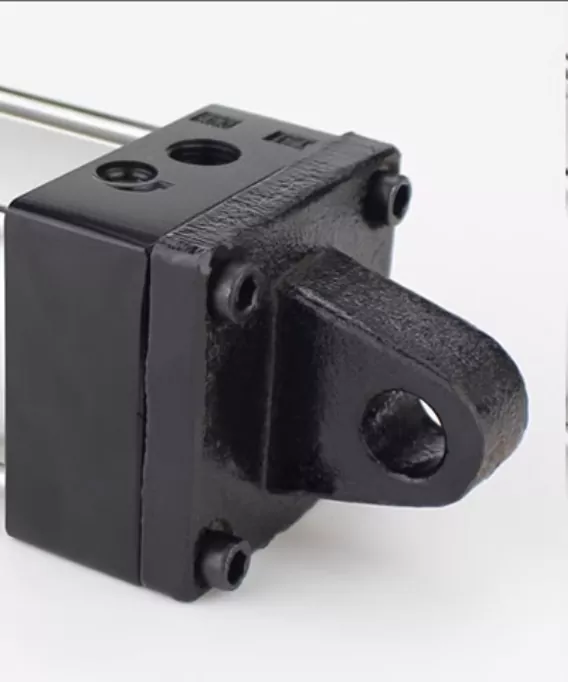

Kuidas paigaldada SC -silindrile CA silinder Clevis kinnitus?
Joondage neli kruvi SC -silindri allosas nelja keermestatud aukuga, kinnitage nende asukohad kruvidega ja pingutage lõpuks iga keermestatud augu järjestuses
Mis vahe on CA ja CB vahel?
Mõlemad kuuluvad SC -silindrite alumisse kinnituskomponenti, millel on ainult erinevused struktuuris ja kasutamises. Piiratud ruumiga töötingimustes kasutatakse CLEVIS -i klambrit, samas
Milliste töötingimuste all valime CA?
Silindri paigaldusruum on piiratud ja kui on vaja mugavamat paigaldusmeetodit, võib CA -d soovitada.
