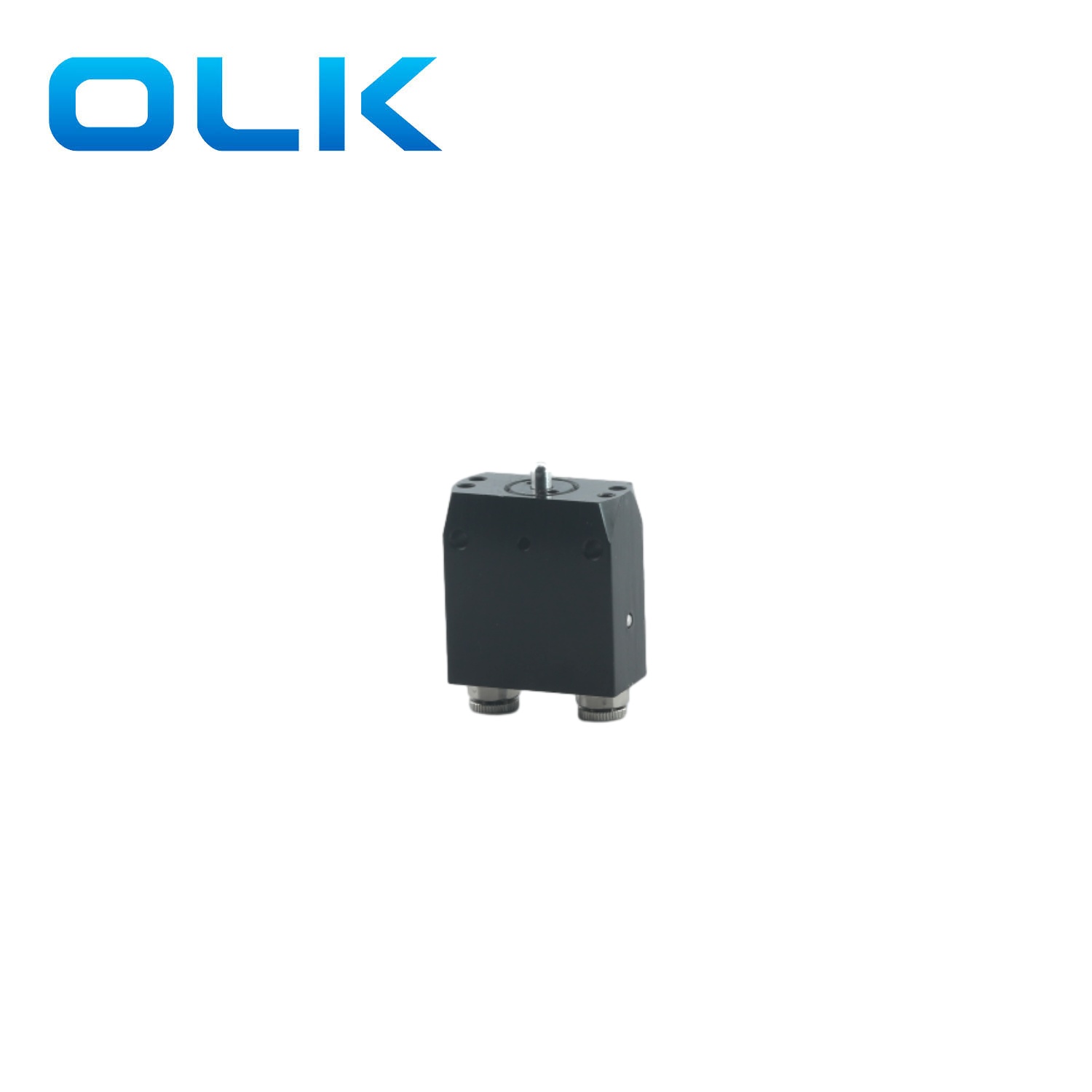

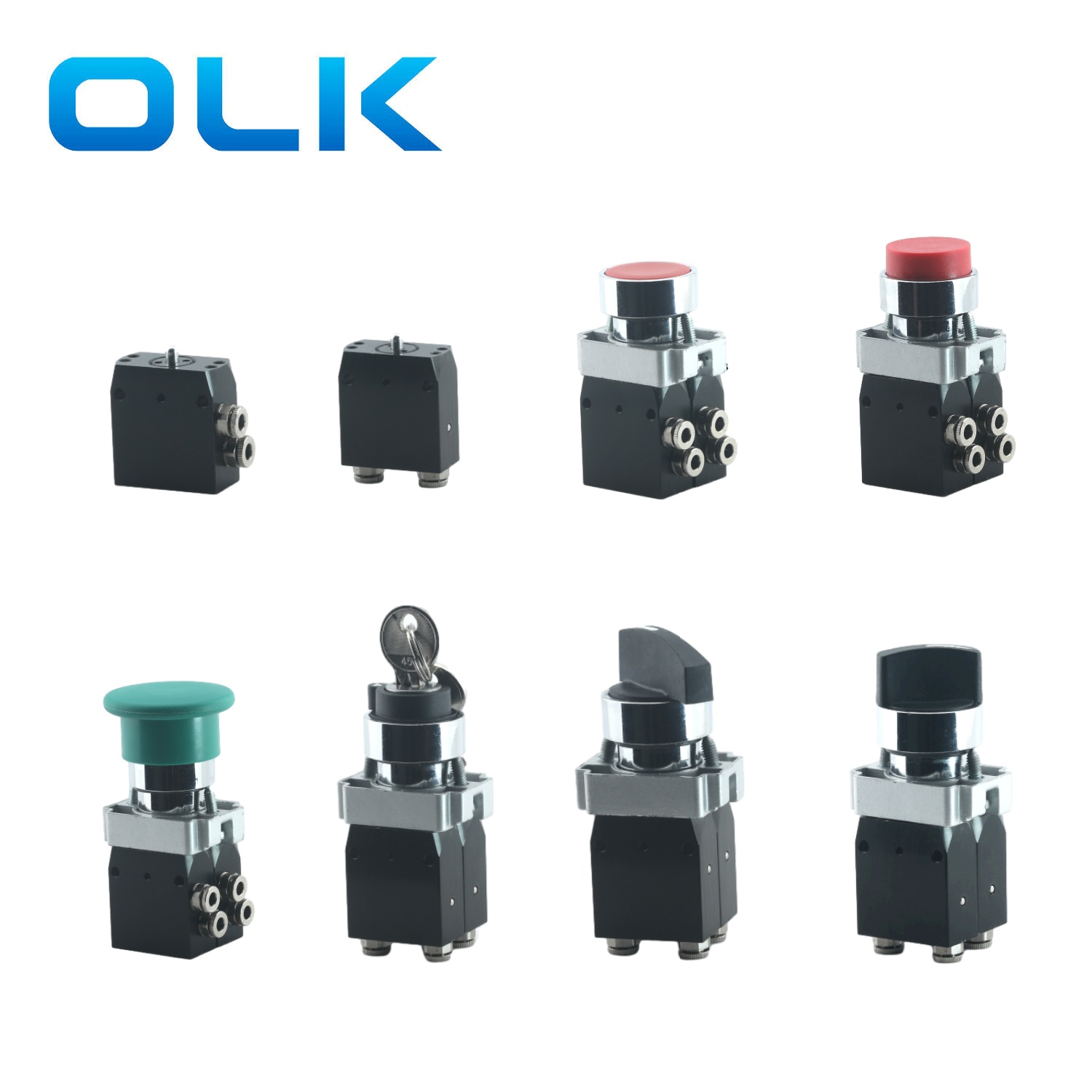

Oleikai (OLK) 104 -seeria mikropurknupu klapp on kompaktne 3/2 pneumaatiline mehaaniline klapp, mis on mõeldud täpsuse ja tõhususe tagamiseks. Sageli kasutatakse seda tuvastamiseks, kas midagi liigub, näiteks ukse või akna avamine ja sulgemine, või tajuda masinas liikuvaid osi. Kolme- ja kahesuunalised ventiilid on saadaval NO või NC versioonides. Series M104 Erineva nupu lülitiga klapp saab valida.
Selle kerge alumiiniumsulami kere tagab vastupidavuse, säilitades samal ajal klanitud, moodsa disaini.
3 -suunaline 104 -seeria mikropulknuppventiil on saadaval kahes konfiguratsioonis: külgmine port ja alumine port, pakkudes erinevatele rakendustele sobivaid paindlikke installimisvalikuid.
Mugavuse huvides võimaldavad sisseehitatud sisseehitatud liitmikud kiireid ja probleemivabu torude ühendusi, välistades vajaduse täiendavate adapterite või liitmike järele. Kogege sujuvat ja tõhusat pneumaatilist lahendust 104 -seeria mehaanilise klapiga!

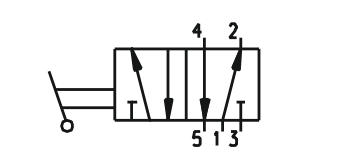

Seeria M104 sümbol:
|
Tellimiskood |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
Mudel: |
Sadamate arv |
Ajami tüüp |
Nuppvärv |
Pordi tüüp |
Funktsioon |
|||||
|
104 seeria mikroventiil |
22: 2 positsioon 2 suunas |
Tühi: põhitüüp |
1: punane |
L: külgport |
Aasta |
|||||
|
32: 2 positsiooni 3 teed |
623: tasase nupu tüüp |
2: must |
P: alumine port |
C: NC |
||||||
|
623: kumernupu tüüp |
3: roheline |
|||||||||
|
625: seenenuppu tüüp |
4: kollane |
|||||||||
|
627: pikad käelülitid |
||||||||||
|
628: võtmelülitite tüüp |
||||||||||
|
630: lühikesed käelülitid |
||||||||||
| Tellimiskood | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| Mudel: | Sadamate arv | Ajami tüüp | Nuppvärv | Pordi tüüp | ||||
| 104 seeria mikroventiil | 52: 2 positsiooni 5way | Tühi: põhitüüp | 1: punane | L: külgport | ||||
| 622: tasase nupu tüüp | 2: must | P: alumine port | ||||||
| 623: kumernupu tüüp | 3: roheline | |||||||
| 625: seenenuppu tüüp | 4: kollane | |||||||
| 627: pikad käelülitid | ||||||||
| 628: võtmelülitite tüüp | ||||||||
| 630: lühikesed käelülitid | ||||||||
| Tellimiskood | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| Mudel: | Sadamate arv | Tüüp | Ajami tüüp | Pordi tüüp | ||||||
| 104 seeria mikroventiil | 53: 3 positsioon 5 suunas | 32: väljalaskekeskus | 627: pikad käelülitid | 0: kolme positsiooni hetkeline | L: külgport | |||||
| 33: survekeskus | 628: võtmelülitite tüüp | 1: kolme positsiooni hooldatud lüliti | P: alumine port | |||||||
| 630: lühikesed käelülitid | ||||||||||
Seeria 104 mikronupu klapi üldised parameetrid
|
töötav vahend |
Õhk (filtreeritud läbi filtri üle 40 μm) |
|
Funktsioon |
Ei, NC |
|
Tõhus ava |
Φ2.5 |
|
pistik |
4 mm puss |
|
Sadama läbimõõt |
G1/8 |
|
Positsioonide arv |
2/2 või 3/2 teed |
|
Standardvoolukiirus NL/min |
90nl/min |
|
Maksimaalne töörõhk |
10 baar |
|
Töötemperatuur ° C |
'-5–70 ℃ |
|
Kehamaterjal |
alumiiniumsulam |
|
M104 klapp - nupu tüüpi tellimuse kokkuvõte |
||
|

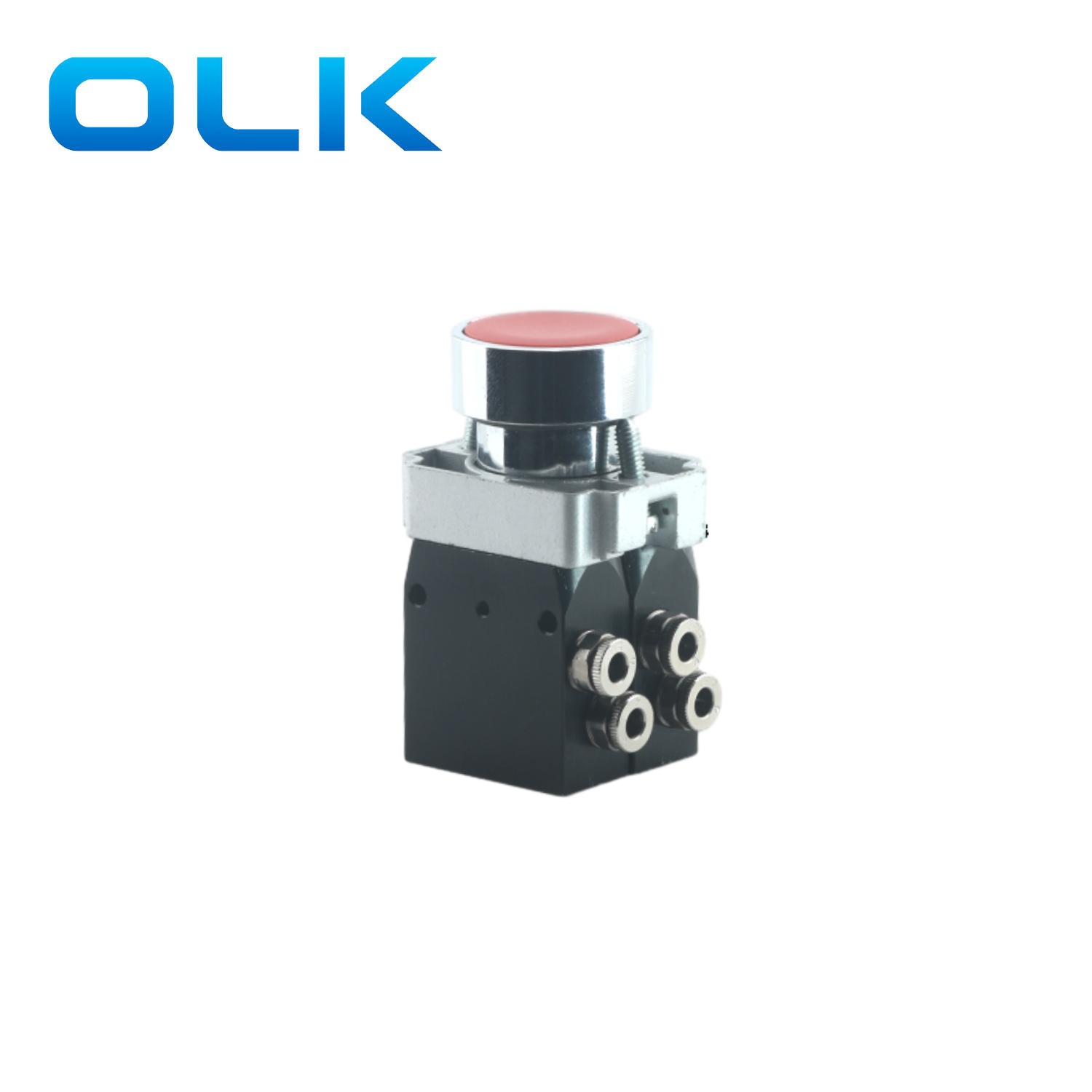

622: tasase nupu tüüp |
M104. 622. 1 |
1: punane |
|
M104. 622. 2 |
2: must |
|
|
M104. 622. 3 |
3: roheline |
|
|
M104. 622. 4 |
4.Kollane |
|
|

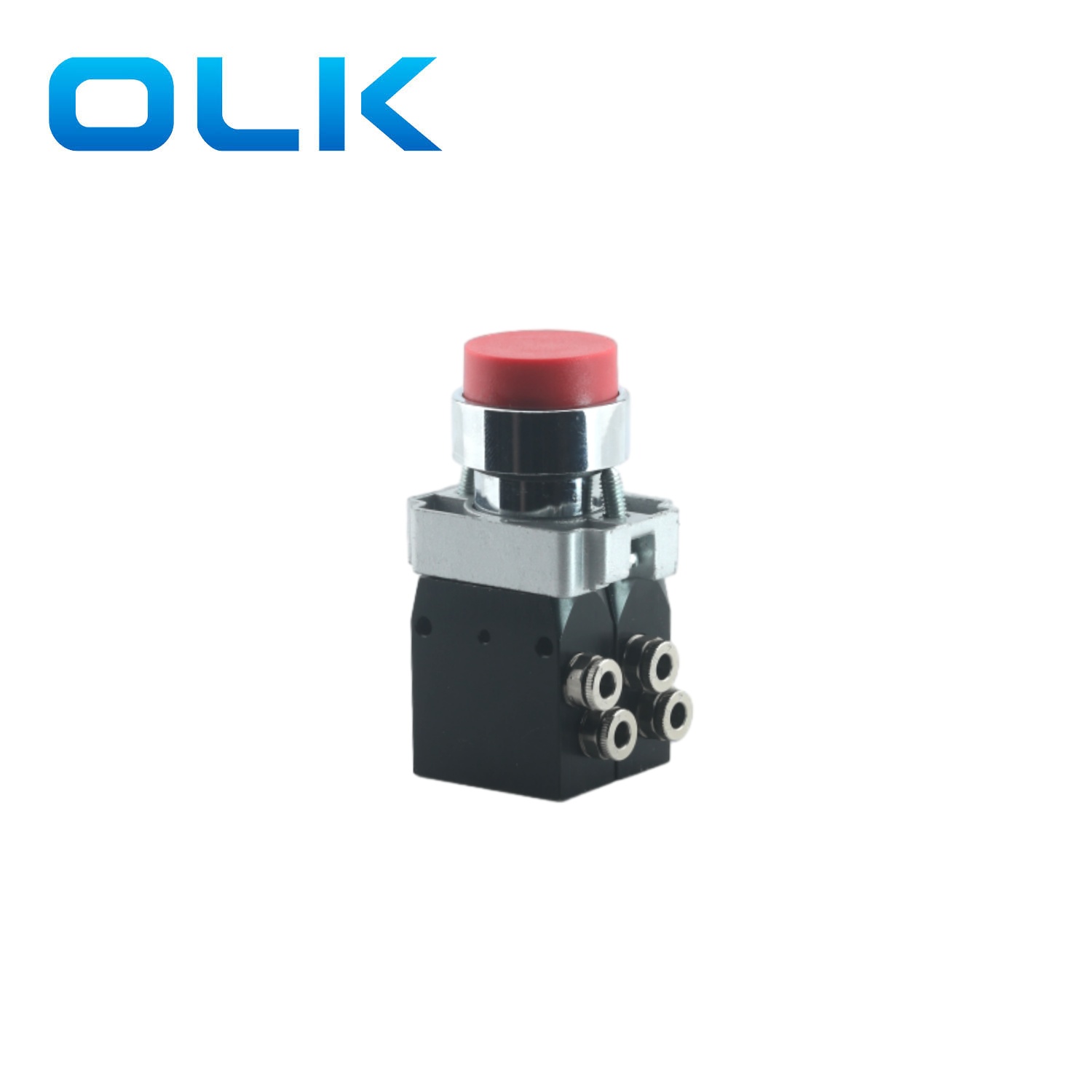

623: kumernupu tüüp |
M104. 623. 1 |
1: punane |
|
M104. 623. 2 |
2: must |
|
|
M104. 623. 3 |
3: roheline |
|
|
M104. 623. 4 |
4.Kollane |
|
|

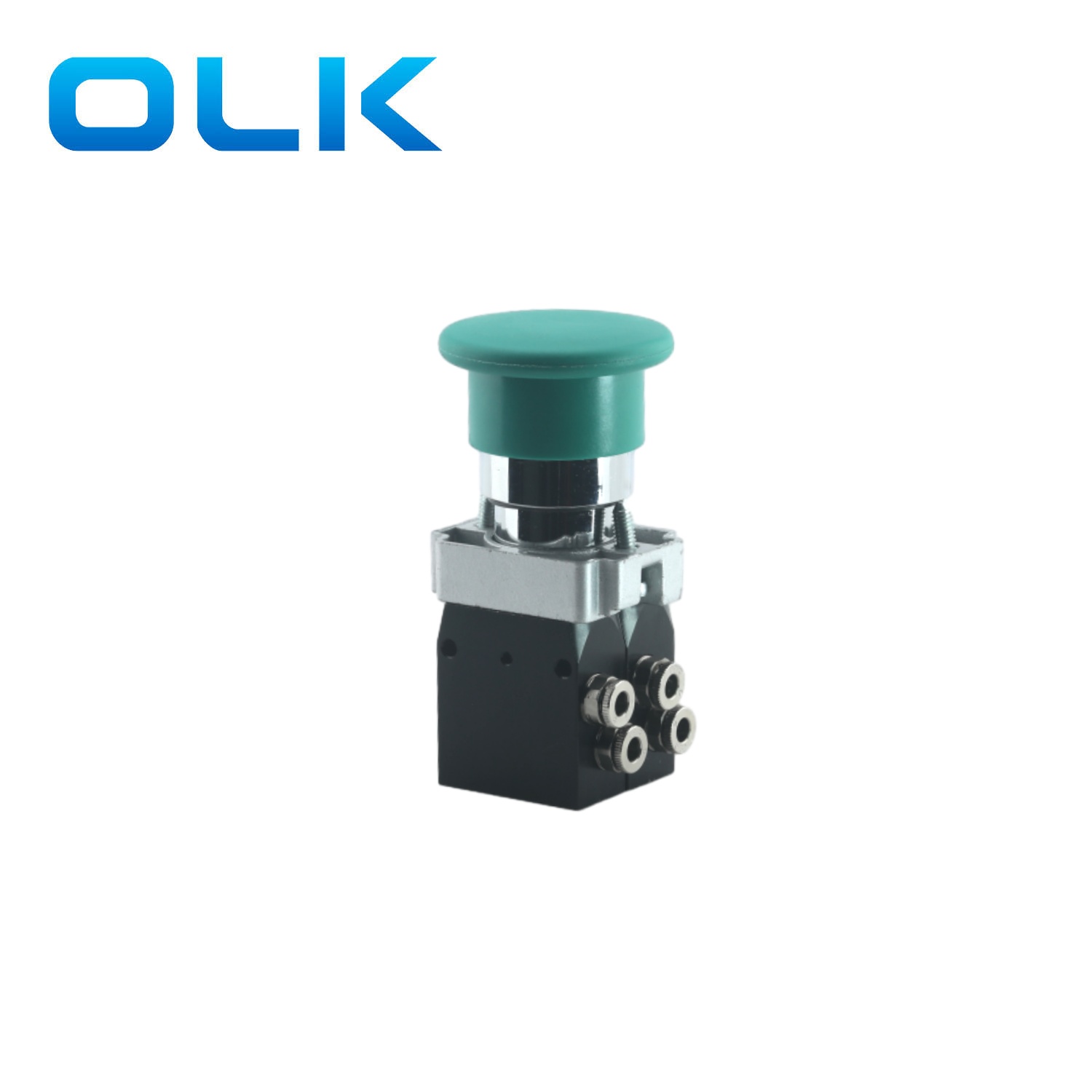

625: seenenuppu tüüp |
M104. 625 |
|
|
627: pikad käelülitid |
M104. 627 |
Kahe positsiooni hooldatud lüliti |
|
M104. 627.0 |
0: kolme positsiooni hetkeline |
|
|
M104. 627.1 |
1: kolme positsiooni hooldatud lüliti |
|
|

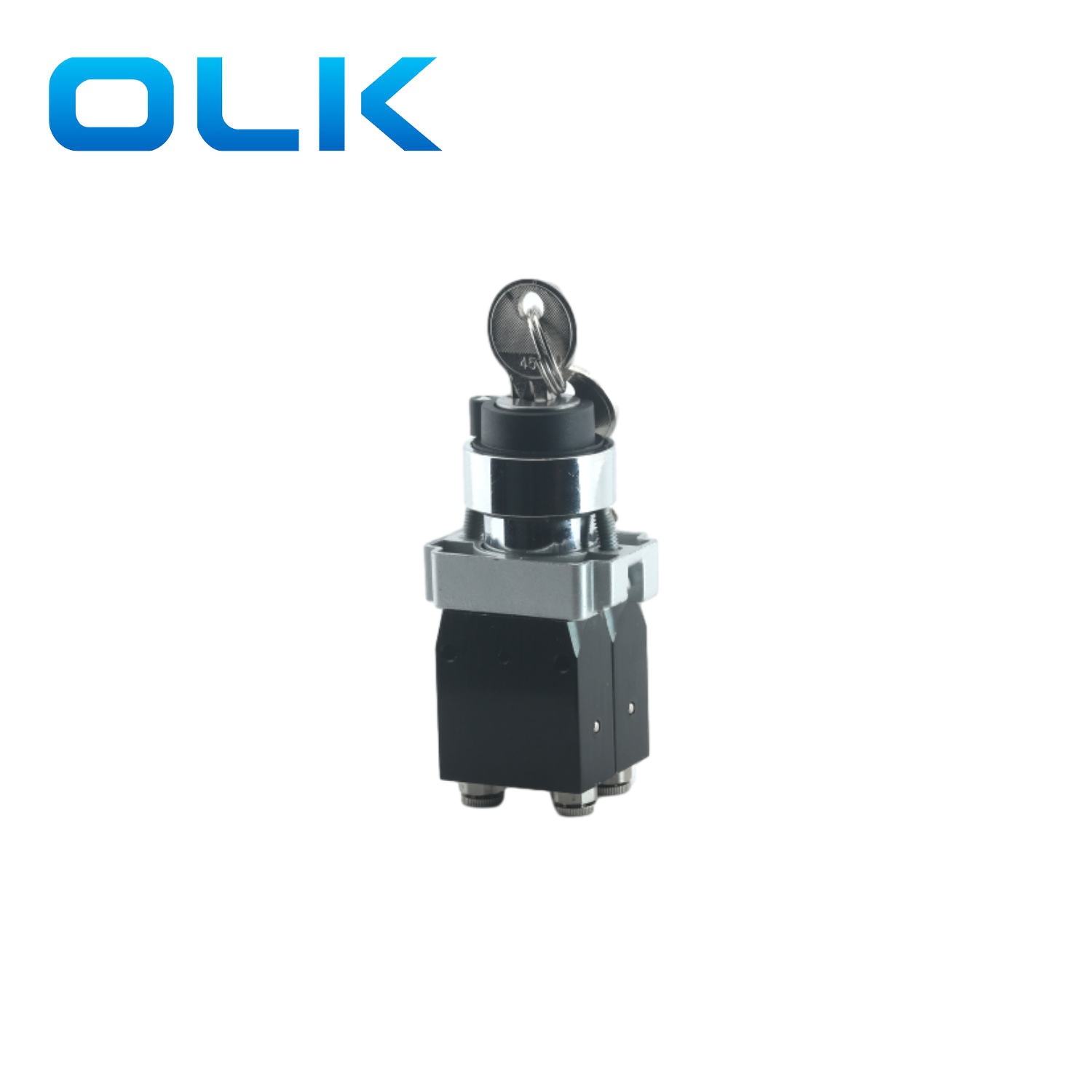

628: võtmelülitite tüüp |
M104.628 |
Kahe positsiooni hooldatud lüliti |
|
M104.628.0 |
0: kolme positsiooni hetkeline |
|
|
M104.628.1 |
1: kolme positsiooni hooldatud lüliti |
|
|

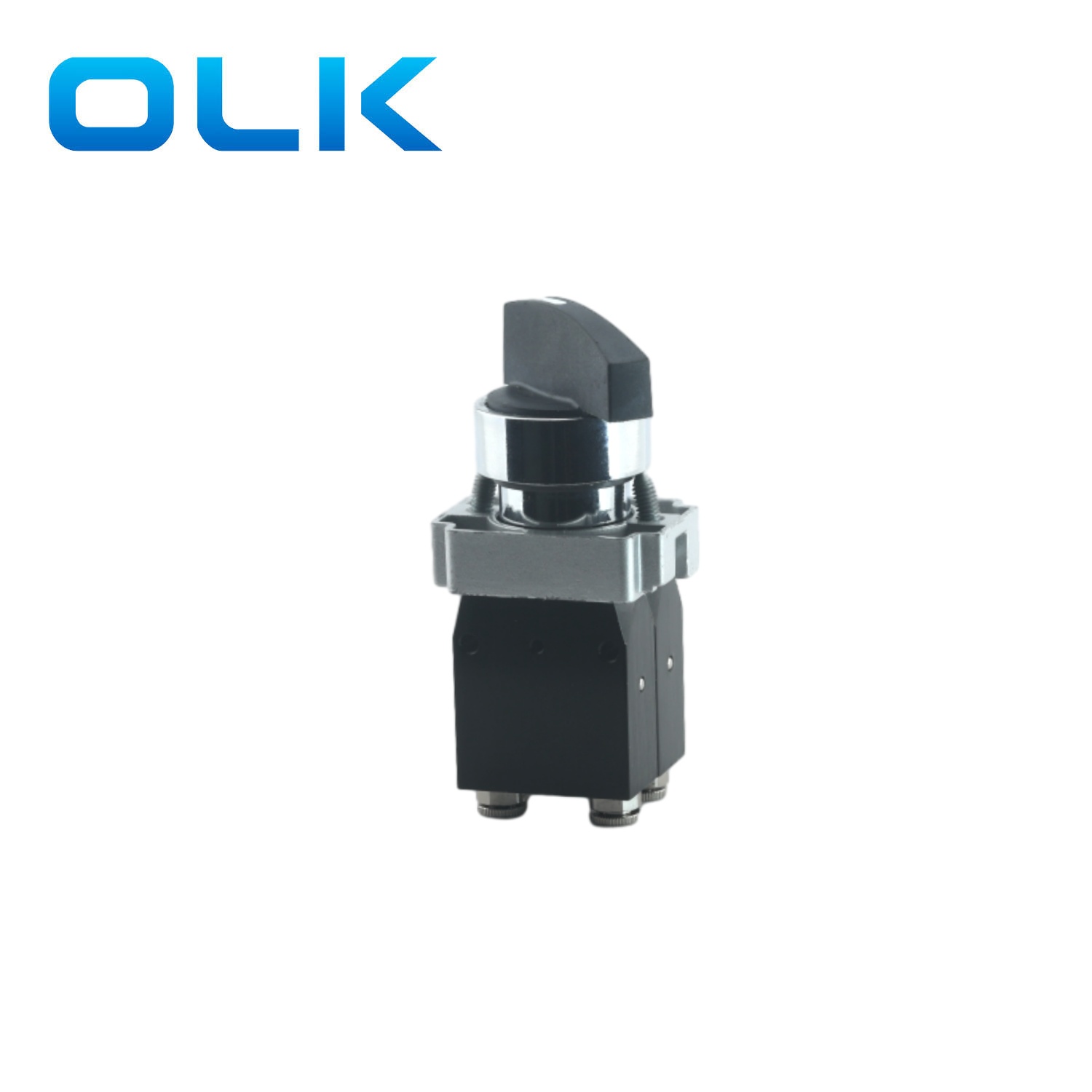

630: lühikesed käelülitid |
M104.630 |
Kahe positsiooni hooldatud lüliti |
|
M104.630.0 |
0: kolme positsiooni hetkeline |
|
|
M104.630.1 |
1: kolme positsiooni hooldatud lüliti |
|
|
Kinnituspaneel |
M104.00 |
|
