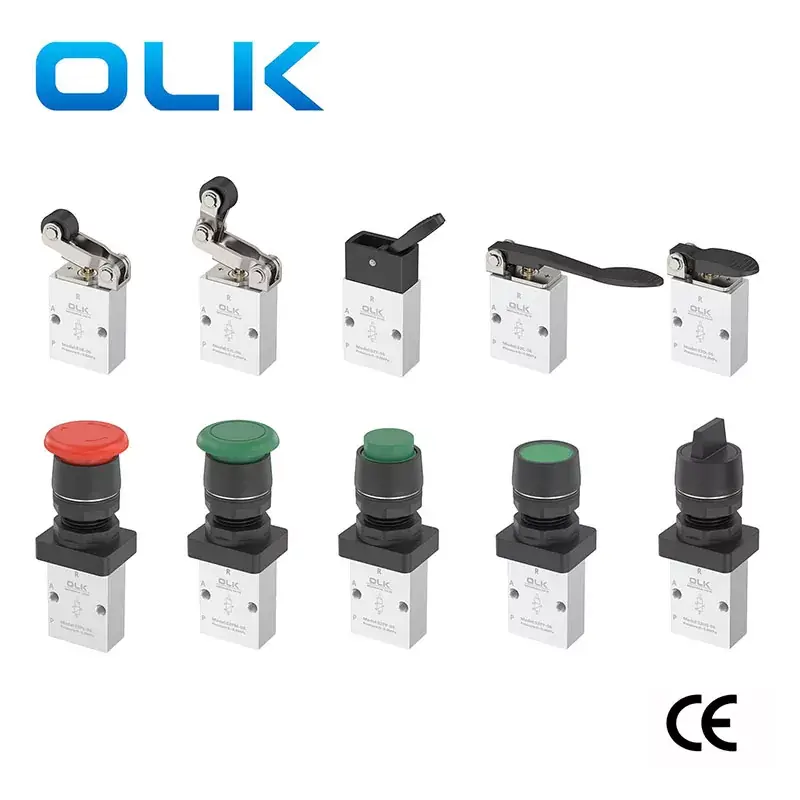

Võite olla kindel, et ostate meie tehasest S3-seeria mehaanilise nupujuhtimisventiili 3 ja pakume teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist.Auleikai (OLK) toodab kompaktset ja väliselt juhitavat otsetoimelist 3-suunalist 2-positsiooni S3-seeria mehaanilist ventiili. Sellel on paindlik lülitus ja seda saab installida mitmesse asendisse. Paigaldamine on väga mugav ega vaja õli määrimist. Juhtpead on saadaval nii metalli- kui ka plastmaterjalides, metallmaterjaliga (S3C, S3D, S3Y, S3R, S3L) pakub pikemat ja usaldusväärsemat eluiga. Mehaanilise klapi juhtpeakombinatsioone saab tellida eraldi Hiinas asuvast Ouleikai tehasest
Ouleikai painduvad lülitid3 seeria mehaaniline nupujuhtimisventiil 3 -suunalised tooteomadused
Sümbol:
| Tellimiskood |
|||
| S3 | Peaminister | 06 | R |
| Seeria | Kood | Sadamasuurus | Nuppvärv |
| S3 seeria 2. Positon 3 Way | B: põhitüüp (M5B) |
100: 06: G1/8 | PL: Punane |
|
|

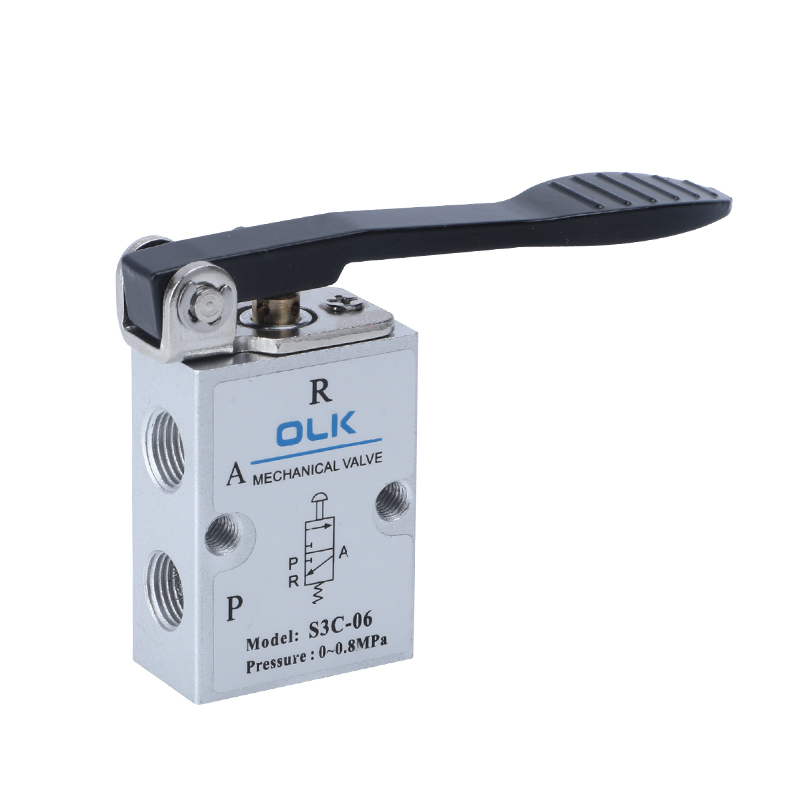

C: pikk käepideme tüüp (M5C) |
200: 06: G1/8 | PP/PF/PM/HS: punane, roheline, must |
|
|

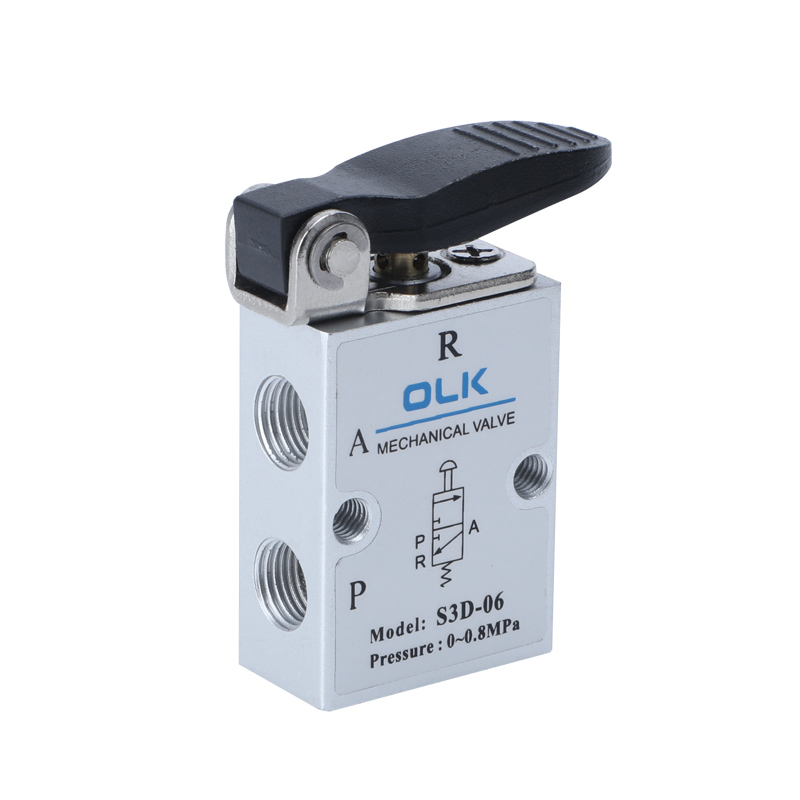

D: lühikese käepideme tüüp (M5D) |
200: 08: G1/4 |
|
|
|
Y: Rockeri käe tüüp (M5Y) |
|
|
|
|

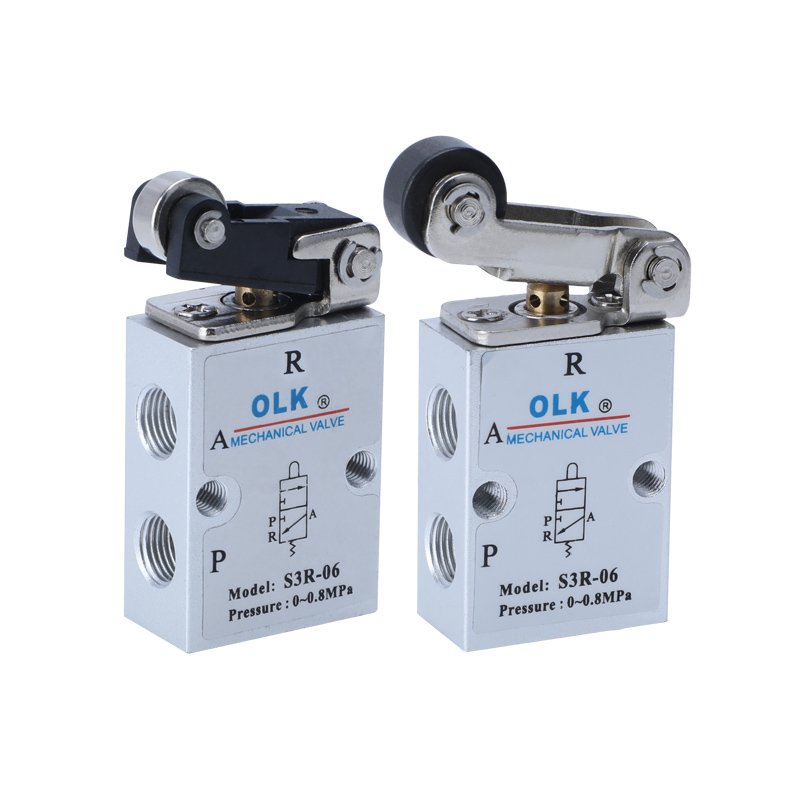

R: rullhoova tüüp (M5R) |
|
|
|
|
L: ühesuunalise rulli kangi tüüp (M5L) |
|
|
|
|
PL: hädaolukorra stop löögi tüüp (M5PL) |
|
|
|
|
Lk: tõstetud pea nupu tüüp (M5PP) |
|
|
|
|
PF: lamepea nupu tüüp (M5PF) |
|
|
|
|
PM: seenepea nupu tüüp (M5:00) |
|
|
|
|
HS: valija tüüp (M5HS) |
|
|

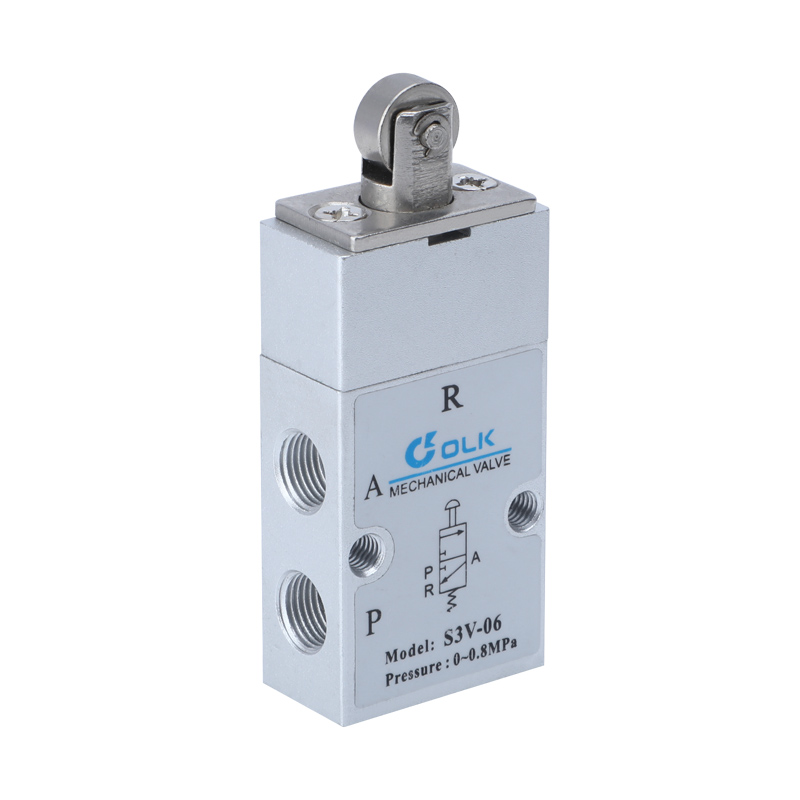

1. S3B, S3R, S3L, S3V seeria nõuavad väliseid üle lülitamiseks mõeldud mehhanisme, mis sobivad positsiooni tuvastamiseks või käiguvahetamiseks.
2. S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D, S3D seeriad käitatakse käsitsi, millel on erinevad kontrollpeade struktuurilised kujud erinevates tingimustes.
3. maakera klapi konstruktsioon suurepärase tihendamise, painduva lülitusega ja õli määrimist pole vaja.
4. Lihtne paigaldamine mitme kinnitusasendiga.
5. S3C, S3D, S3Y, S3R, S3L seeria juhtimispead on valmistatud metallmaterjalist, tagades pika eluea ja suurema usaldusväärsuse.
|
töötav vahend |
Õhk (filtreeritud läbi filtri üle 40 μm) |
|
Toiming |
Väline otsene näitlemine |
|
Sadama läbimõõt |
05: M5,06: G1/8,08: G1/4 |
|
positsioonide arv |
Kaks positsiooni kolmesuunaline |
|
määrimine |
tarbetu |
|
Töösurvevahemik MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Garanteeritud rõhutakistus |
1,5MPa (215psi) |
|
Töötemperatuur ° C |
-20 umbes 70 |
|
Ristlõike pindala mm² (CV väärtus) |
05: 2,5 (0,14), 06: 8 (0,45), 08: 12 (0,67) |
|
Kehamaterjal |
alumiiniumsulam |
1) Juhtimisosa on valmistatud tehnilisest plastist ja seda lubatakse ainult käsitsi käitada. Ventiili vahetamiseks on keelatud kasutada metallimõju.
2) S3B, S3C, S3D, S3PM, S3PF, S3PP seeria on automaatne lähtestamine. S3Y, S3HS, S3PL manuaalventiilid lähtestatakse käsitsi. Pärast M3PL -i asendisse surumist tuleb lähtestamiseks pöörata pöörlevat nuppu.
3) Pöörake tähelepanu lülituslöögil. Kui mõni väline jõud põhjustab ventiili lüliti, ei tohi põhiline lülituslöök ületada juhtpunkti tabelis määratletud lülitusvahemiku vahemikku, vastasel juhul võib see kahjustada klapi korpust.

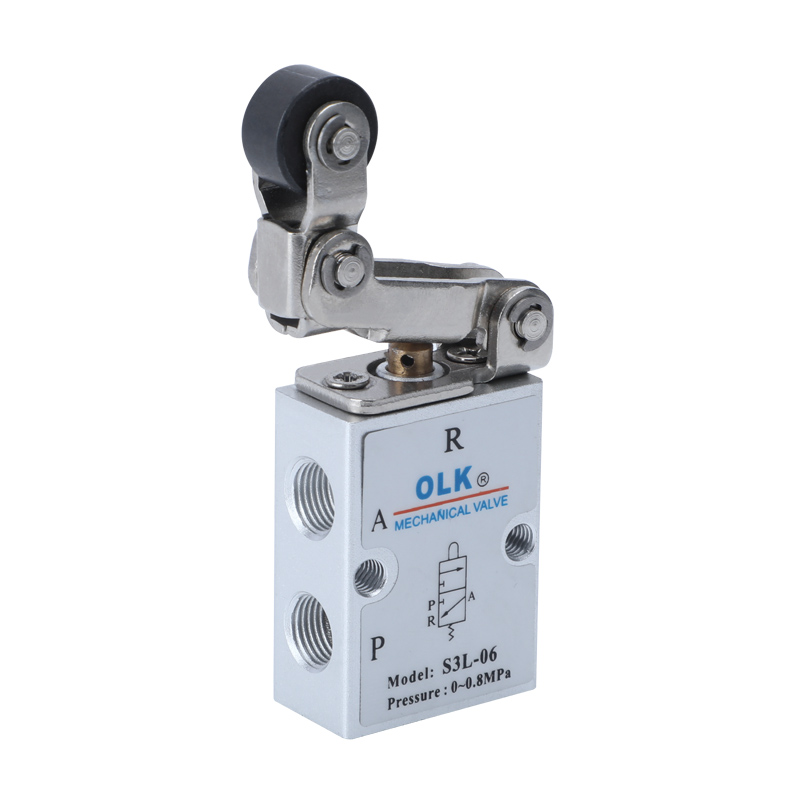

4) S3L ühesuunaline rullventiil saab lülituda ainult ühes suunas (paremalt vasakule löögile). Mõju teises suunas (vasakult paremale) on ebaefektiivne.
5) Juhtimispeadikombinatsioone saab tellida eraldi.

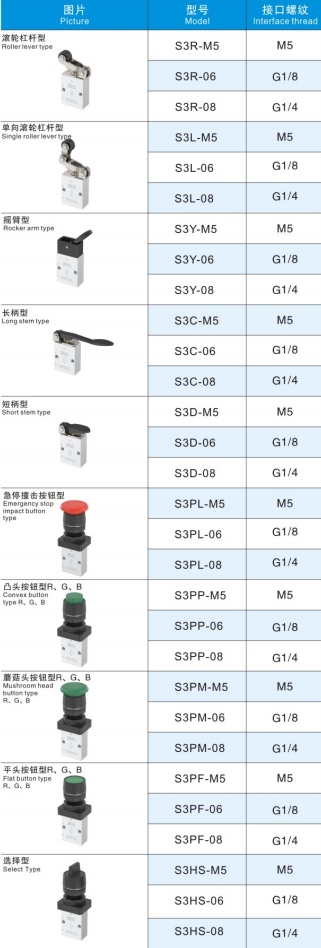

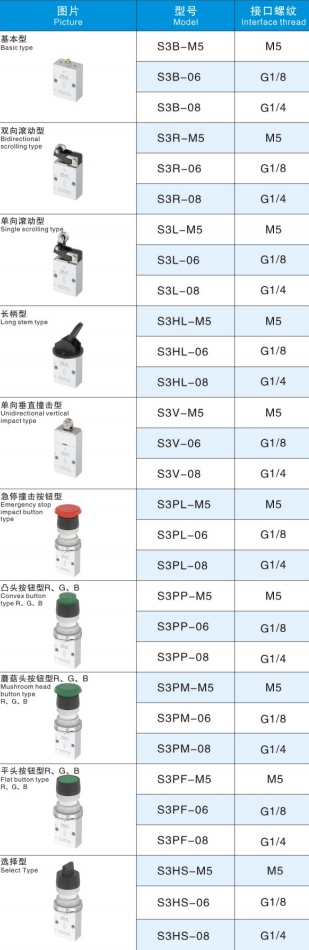

S3 -seeria mehaaniline klapp - uus Vs. Vana versiooni võrdluslaud
KKK:
Millised tooted saavad S3 -seeria mehaanilised ventiilid asendada sama funktsiooniga?
OLK S3 -seeria mehaaniline klapp võib Airi S3 -seeria mehaanilise klapi asendada.
Mis on S3 mehaanilise klapi sisemine niit?
M5 = M5/06 = G1/8/08 = G1/4 Kolme tüüpi niit
