Tere tulemast meie tehasest igal ajal hulgimüügi või kohandatud M3-seeria mehaanilise nupu juhtventiili 3-suunalisele müügile. Pakume teile oma toodetele tehase soodushindu. OLK pneumatic on M3-seeria mehaaniliste nuppude juhtventiilid kolmesuunalised tootjad ja tarnijad Hiinas.

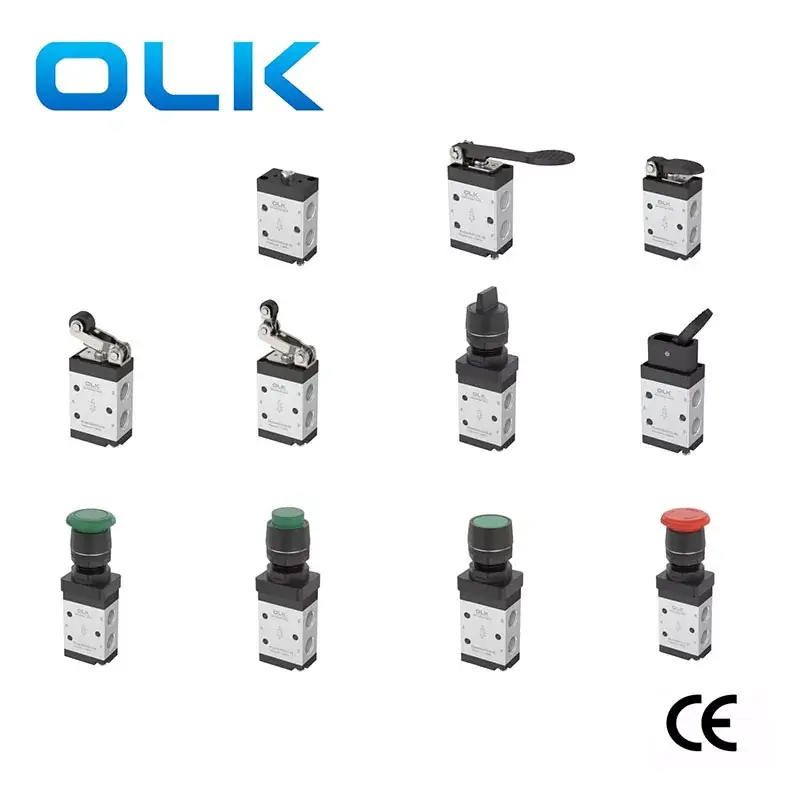

Ouleikai M3-seeria airtac-tüüpi 3/2-suunalisel mehaanilisel ventiilil on 2 tööolekut ja 3 teevalikut.M3 mehaaniline ventiil, mis sobib erinevate pneumaatilise juhtimise stsenaariumide jaoks. Kolvi tüüpi konstruktsiooni M3 mehaanilise ventiili juhtimisjõudu ei mõjuta töörõhk. Need on stabiilne, usaldusväärne ja vastupidav, sobib pikaajaliseks stabiilseks töökeskkonnaks, nagu pneumaatiline juhtimine automatiseeritud tootmisliinidel, nagu konveieri- ja pakkimisliinid.
Sümbol:
Tellimiskood
M3
PM
210
06
R

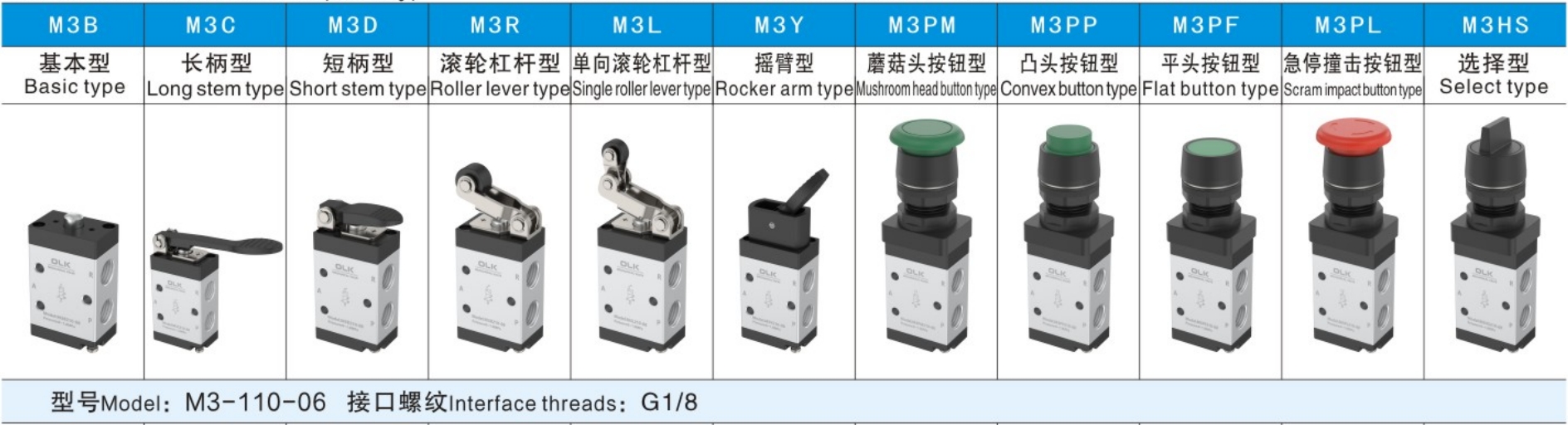

SARI
Nupu tüüp
kood
PORDI SUURUS
Nupu värv
M3: Mseeria 2 asend 3 viis

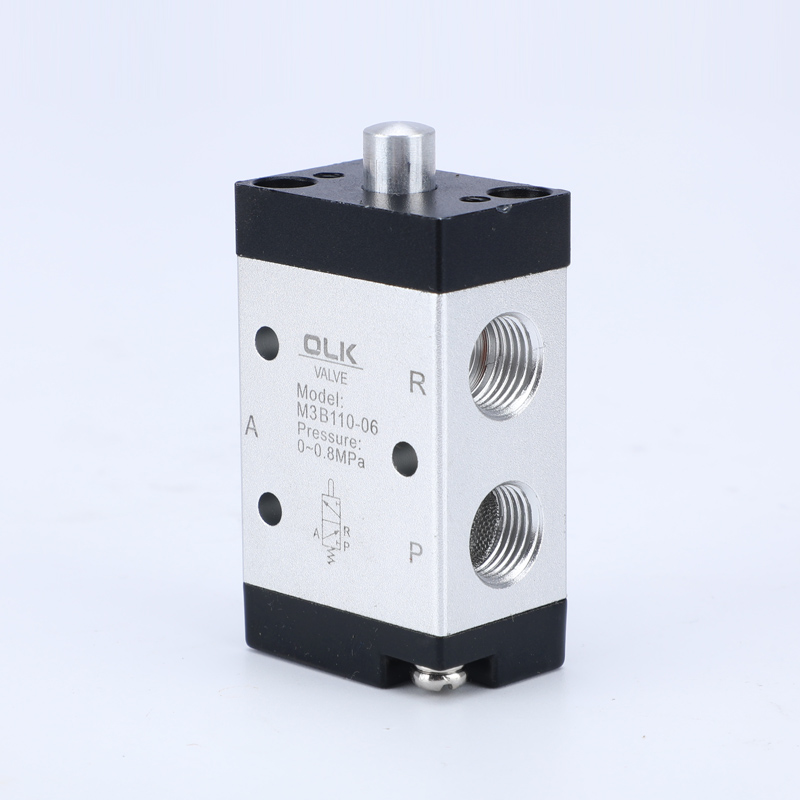

B: põhitüüp (M3B)
110:110 seeria üksikjuhtimine
100:06:G1/8
PL: PUNANE

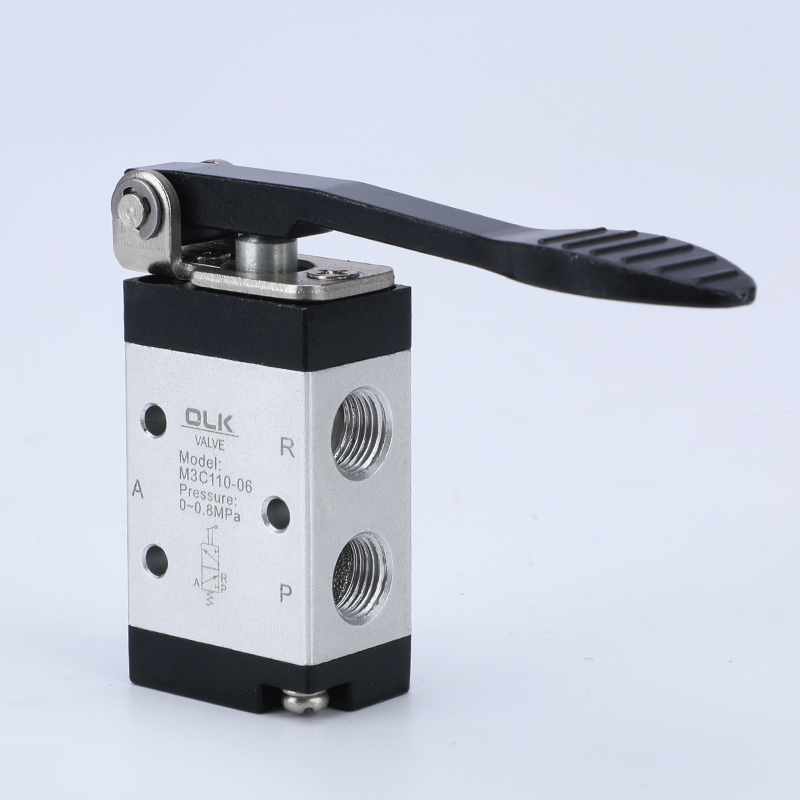

C: pika käepideme tüüp (M3C)
210:210 seeria üksikjuhtimine
200:06:G1/8
PP/PF/PM/HS: PUNANE ROHELINE MUST
D: lühikese käepideme tüüp (M3D)
200:08:G1/4
R: Rulli hoova tüüp (M3R)

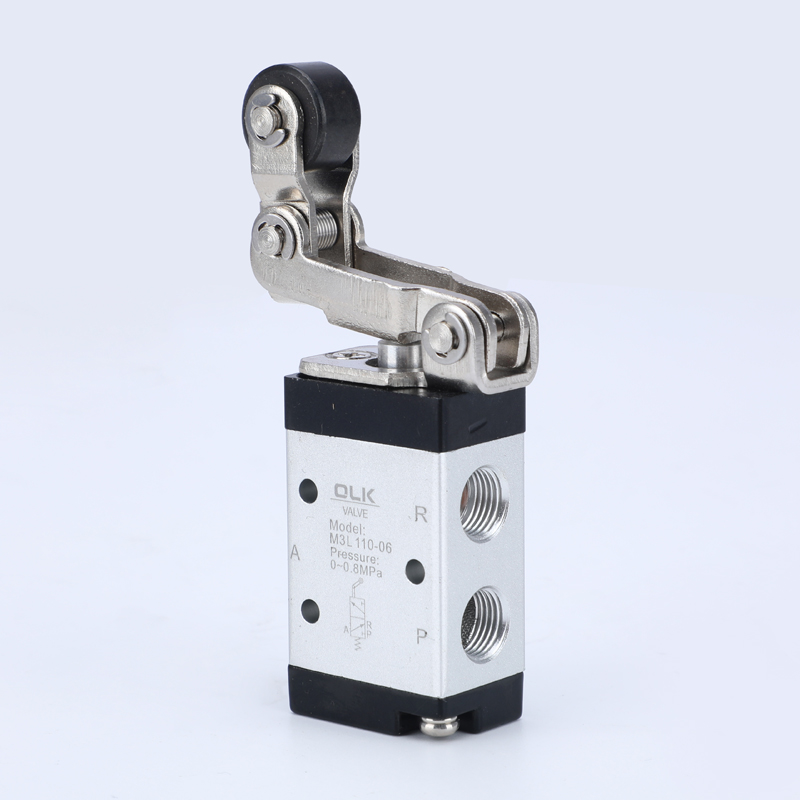

L: ühesuunaline rullikhoova tüüp (M3L)
Y: klahvhoova tüüp (M3Y)
PM: Seenepea nupu tüüp (M3PM)
PP: tõstetud pea nupu tüüp (M3PP)
PF: lameda peaga nupu tüüp (M3PF)

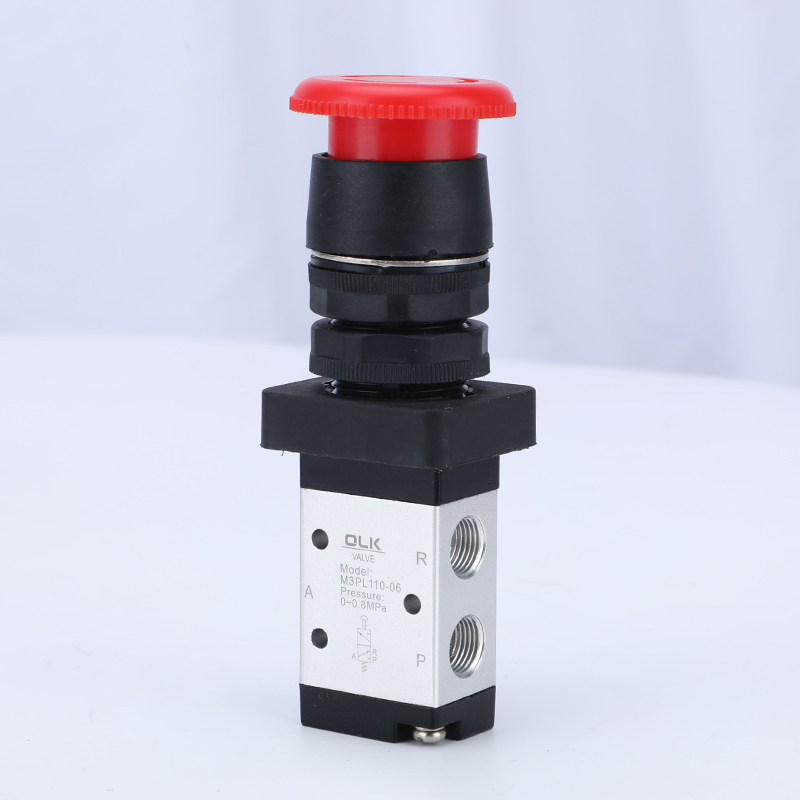

PL: hädaseiskamisnupu tüüp (M3PL)
HS: valija tüüp (M3HS)
OULEIKAI M3 seeria 2/3 mehaanilised nupuga juhtventiilid Toote omadused
1. Väljalaskeava asub korpusel, hõlbustades müra ja saaste vähendamiseks summuti paigaldamist.
2. M3B-, M3R- ja M3L-seeria puhul on vaja väliseid jõude, mida pakuvad välised mehhanismid, mis sobivad asendi tuvastamiseks või käigulülititeks.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP ja M3PLM3HS seeriad on käsitsi juhitavad, erineva konstruktsioonikujuga juhtpead, et neid oleks mugav kasutada erinevates tingimustes.
4. Kolvi tüüpi struktuur, töörõhk (st vasturõhk puudub), sisemise rõnga tihend, suurepärane tihendus ja paindlik lülitus ei mõjuta juhtjõudu.
5. Pole vaja õli määrida.
6. Mugav paigaldus ja kasutamine mitme asendiga paigaldusega.
7. M3C, M3D, M3Y, M3R ja M3L seeriate juhtpead on valmistatud metallmaterjalist, et tagada pikk kasutusiga ja suurem töökindlus.
M3 SERIES Mehaaniline nuppjuhtventiil 3-suunaline Üldparameetrid
Mudel
M3B
M3C
M3D
M3R
M3L
M3Y
M3PM
M3PP
M3PF
M3PL
M3HS
Töökeskkond
Õhk (filtreerige läbi üle 40 μm filtriekraani)
Tegevusrežiim
Välise juhtimise otsetoimiv tüüp
Pordi suurus
05:M5;06:G1/8;08:G1/4
Efektiivne ristlõikepindala
MINI
05:2,5 mm² (Cv = 0,14)
110
06:8,0 mm² (Cv = 0,45)
210
06:9,0 mm² (Cv=0,5); 0,8:12,0 mm² (Cv = 0,67)
positsioon
3/2 Port
POLE VAJA
Rõhuvahemik
0–1,0 MPa (0–145 psi)
Tõestus surve
1,5 MPa (215 psi)
Wokingi rõhk
-20-70 ℃
Korpuse materjal
Alumiiniumisulam
M3 SERIES Mehaaniline nuppjuhtventiil 3-käiguline Paigaldamine ja kasutamine:
Ettevaatusabinõud
1) Juhtosa on valmistatud tehnilisest plastist ja lubatud on ainult käsitsi juhtimine. Ärge kasutage ventiili vahetamiseks metalllööki.
2) M3B, M3C, M3D, M3PM, M3PF ja M3PP seeriad lähtestatakse automaatselt. M3Y, M3HS ja M3PL käsiventiilid lähtestatakse käsitsi. Pärast M3PL-i aardeasendisse vajutamist tuleb lähtestamiseks pöörata pöördnuppu.
3) Pöörake tähelepanu tagurdamiskäigule. Kui mis tahes välisjõud põhjustab ventiili tagurdamise, ei tohiks põhiline tagurpidikäik ületada juhtkäigu tabelis määratud tagurdamiskäigu vahemikku, vastasel juhul kahjustab see klapi korpust.
4) M3L ühesuunaline rullventiil saab lülituda ainult ühes suunas (lööb paremalt vasakule). Kehtetu kokkupõrge teises suunas (kõver vasakult paremale).
