AIRTAC TYPE M5 seeria 5/2-suunaline mehaaniline nuppventiil, mida toodab OLK pneumaatikafirma. Mehaaniline ventiil M5 on libiseva kolonni struktuur. Väljalaskeavad asuvad ventiili korpusel. M5-nuppventiil on müra ja saaste vähendamiseks lihtsam paigaldada. .M5-seeria mehaanilise nupu juhtventiil on 5-suunaline, samas kui M5-210 pakub G1/8 ja G1/4 liidese keermeid.
sümbol:
Tellimiskood
M5
PM
210
06
R
Nupu tüüp
Kood
PORDI SUURUS
Nupu värv
M5:M tüüp
B: põhitüüp (M5B)
110:110 seeria üksikjuhtimine
100:06:G/18
PL: PUNANE
C: pika käepideme tüüp (M5C)
210:210 seeria üksikjuhtimine
200:06:G1/8
PP/PF/PM/HS: PUNANE, ROHELINE, MUST
D: lühikese käepideme tüüp (M5D)
200:08G1/4
R: Rulli hoova tüüp (M5R)
L: ühesuunaline rullikhoova tüüp (M5L)
Y: klahvhoova tüüp (M5Y)
PM: Seenepea nupu tüüp (M5PM)
PP: tõstetud pea nupu tüüp (M5PP)
PF: lameda peaga nupu tüüp (M5PF)
PL: hädaseiskamisnupu tüüp (M5PL)
HS: valija tüüp (M5HS)

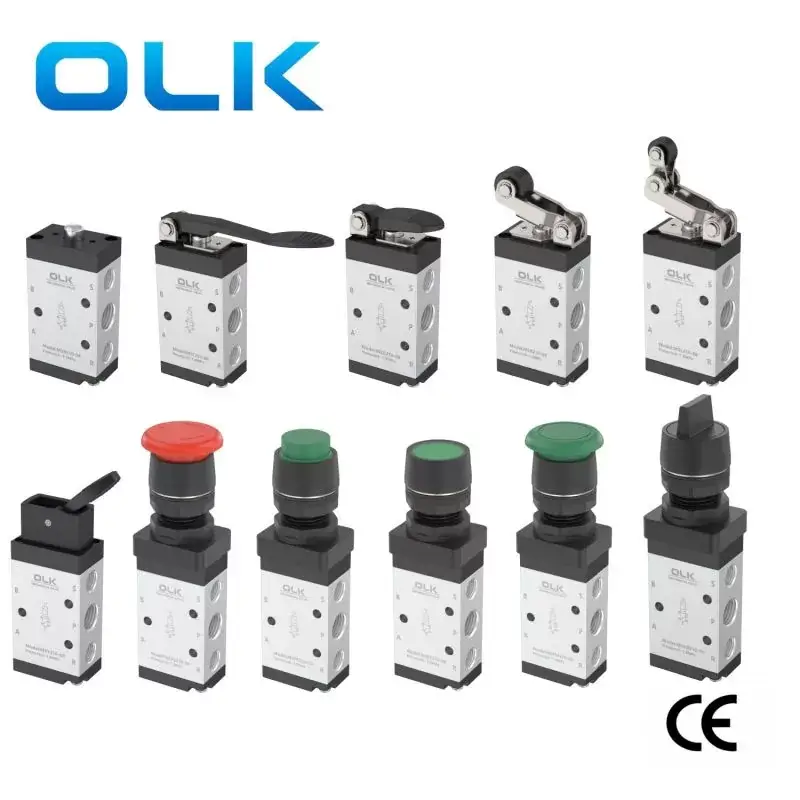

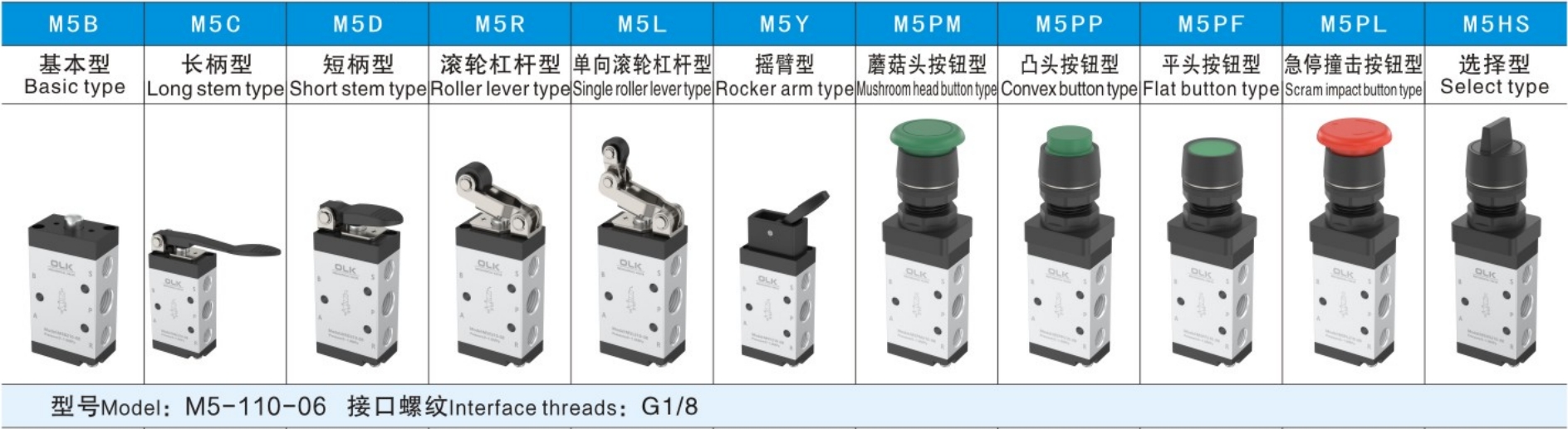

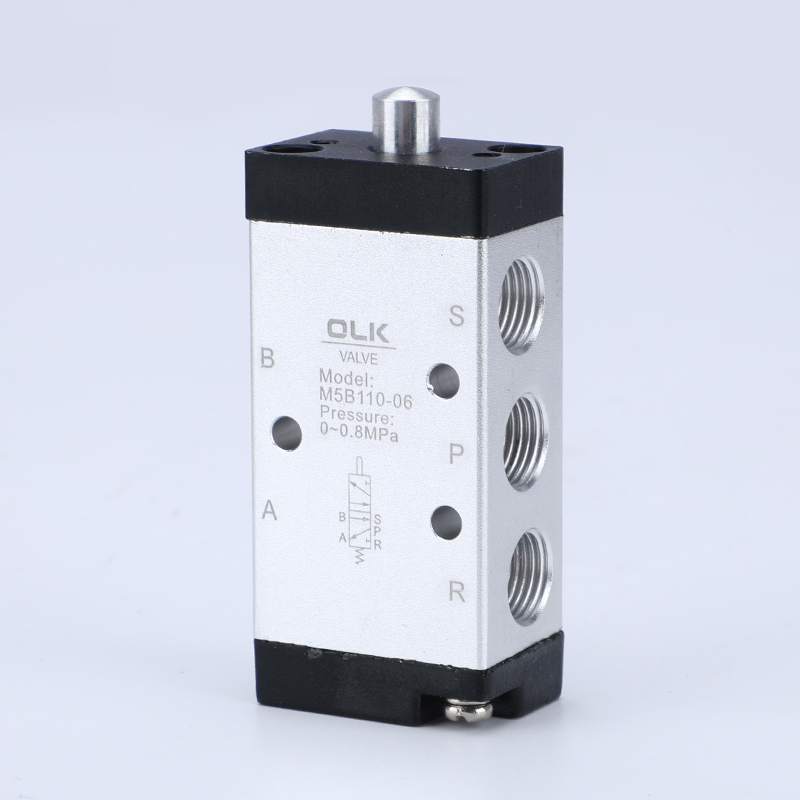

- Põhitüüp (M5B)

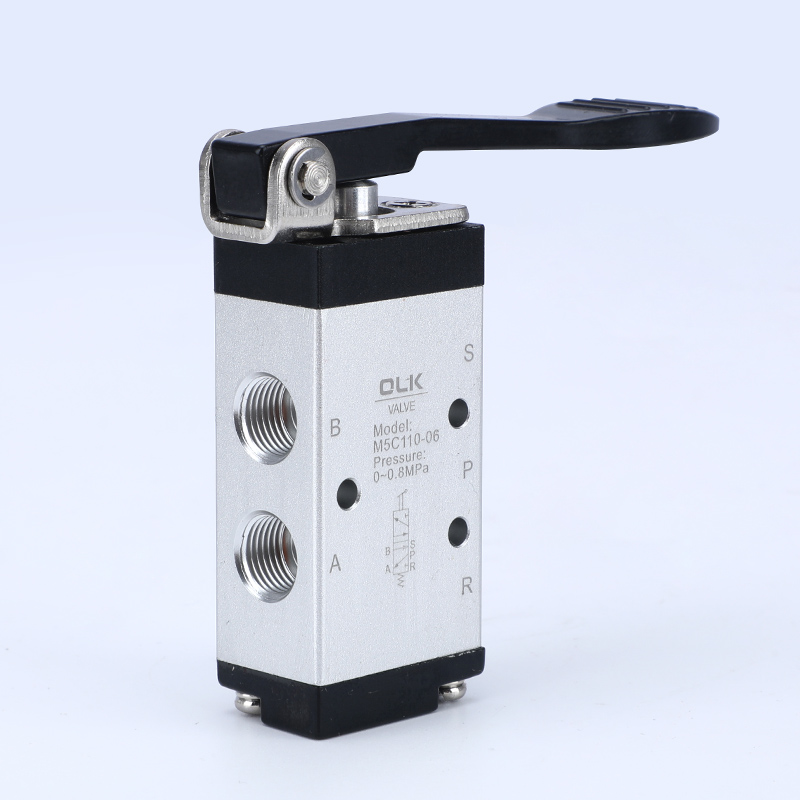

- Pika käepideme tüüp (M5C)
- Lühikese käepideme tüüp (M5D)

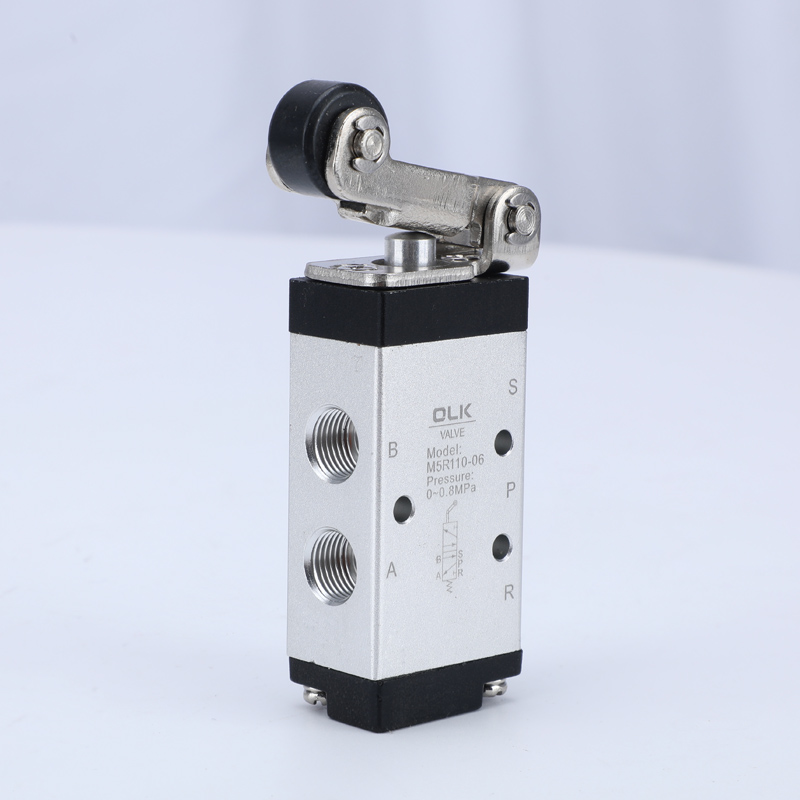

- Rulli kangi tüüp (M5R)
- Ühesuunaline rullhoova tüüp (M5L)

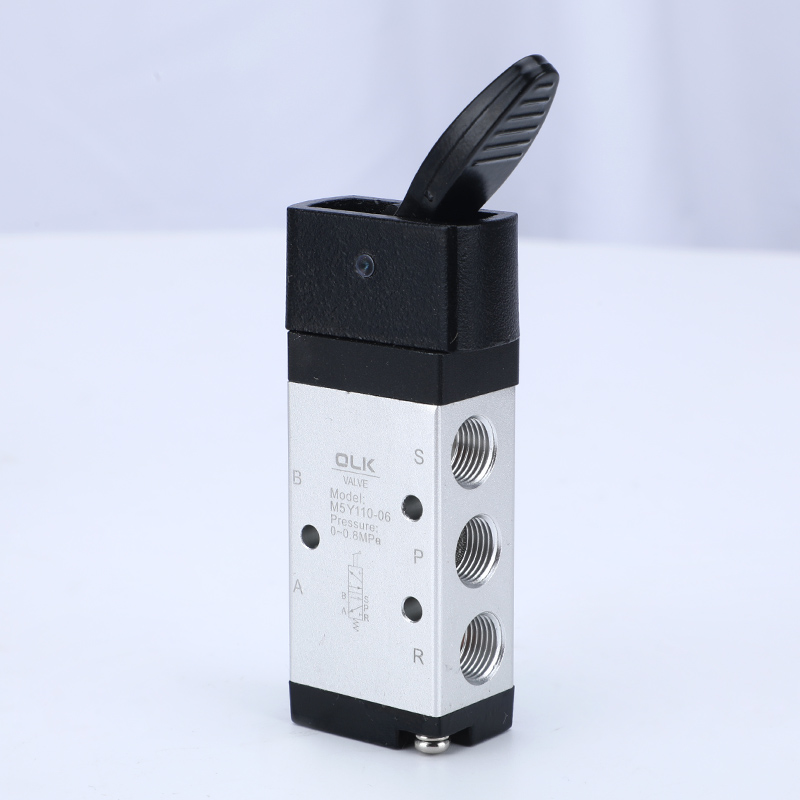

- Klahvhoova tüüp (M5Y)

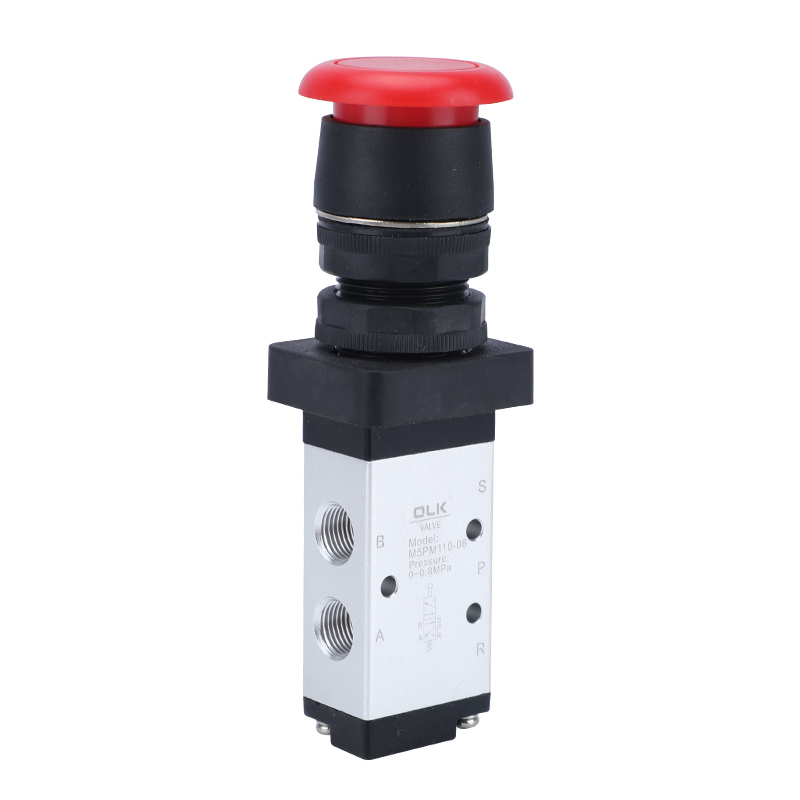

- Seenepea nupu tüüp (M5PM)

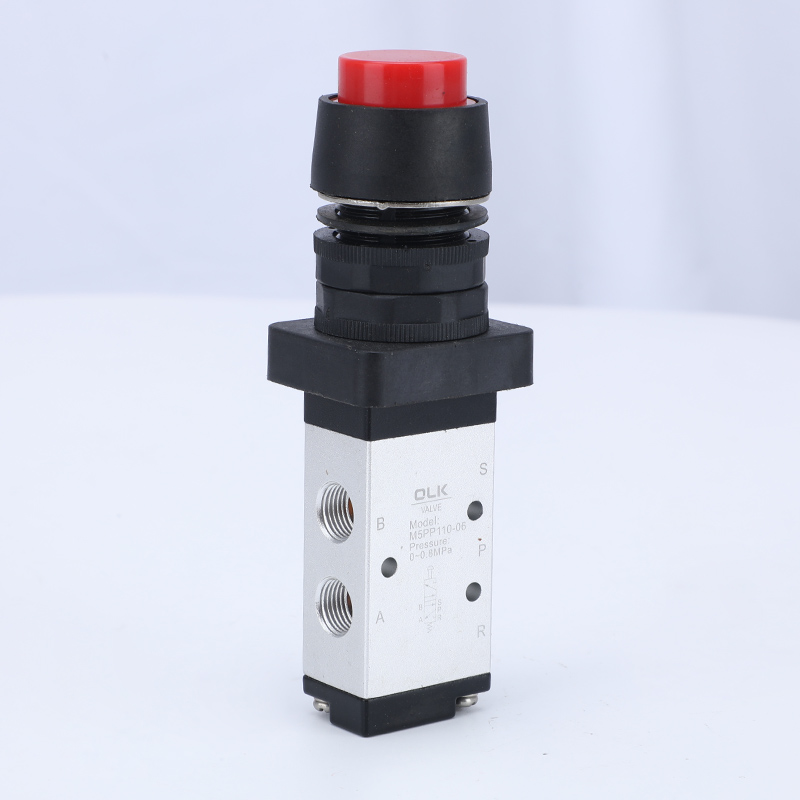

- Tõstetud pea nupu tüüp (M5PP)

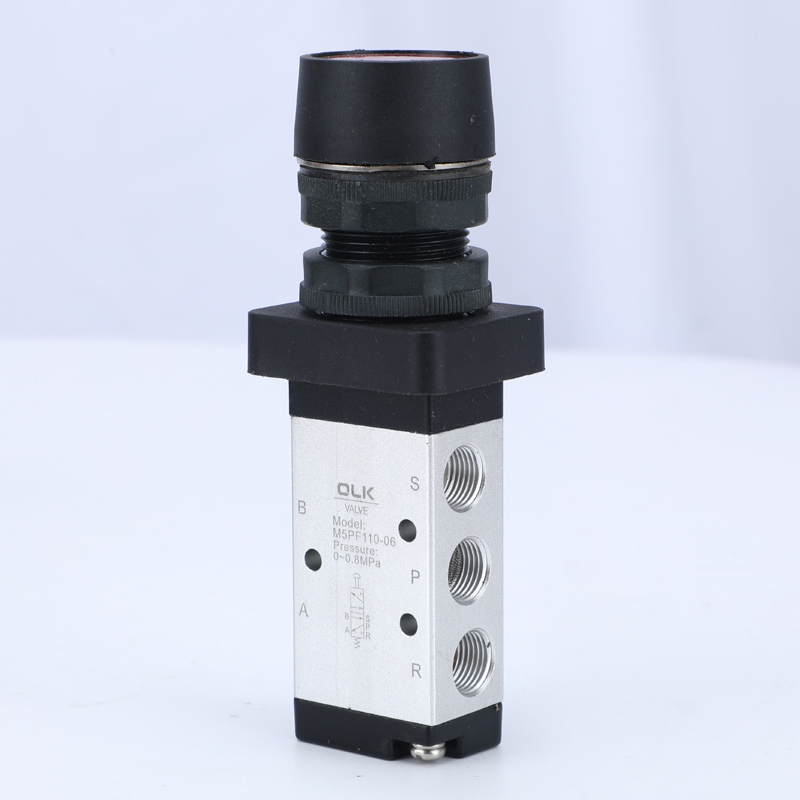

- Lameda peaga nupu tüüp (M5PF)
- Hädaseiskamisnupu tüüp (M5PL)

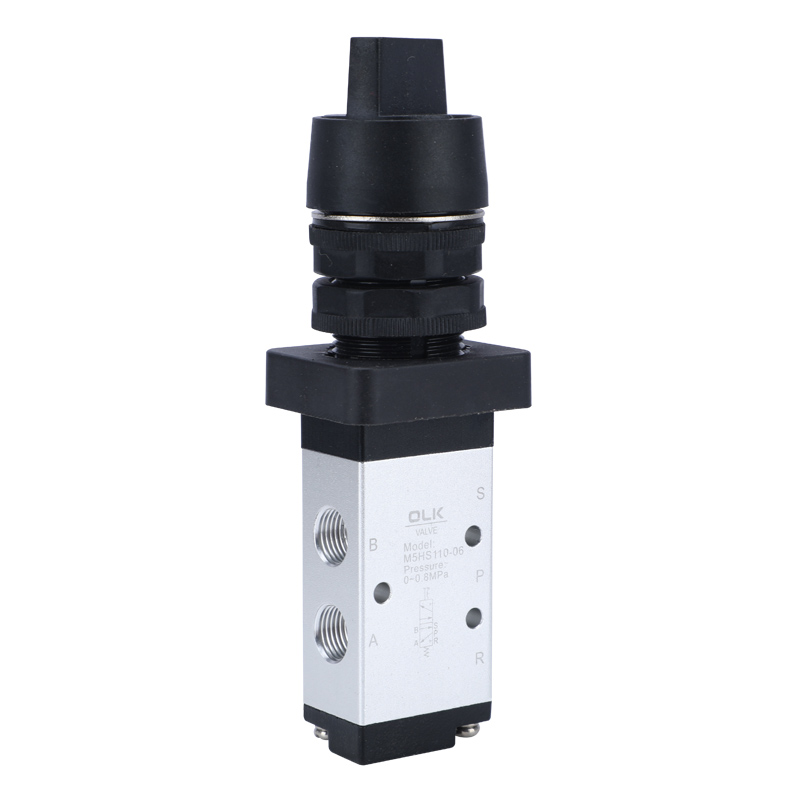

- Valija tüüp (M5HS)
PM, PP ja PF tüüpide jaoks on valida kolme nupuvärvi vahel: punane, roheline ja must.
1. Väljalaskeavad asuvad kerel, mis hõlbustab müra ja saaste vähendamiseks summutite paigaldamist.
2. M5B, M5R, M5L seeriad nõuavad ümberlülitamiseks välisjõude, mis on tagatud väliste mehhanismidega, sobivad asendi tuvastamiseks või käigulülititeks.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS seeriaid juhitakse käsitsi erinevate struktuursete juhtpeadega, et mugavus oleks erinevates tingimustes.

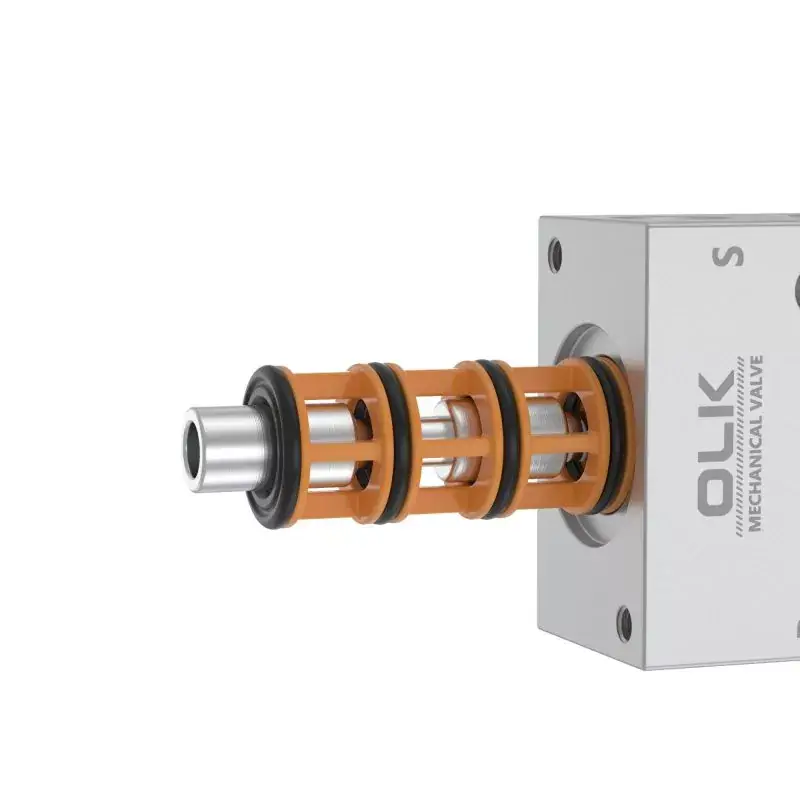

4. libiseva kolonni struktuur, töörõhk ei mõjuta juhtjõudu (st vasturõhuefekt puudub), sisemine rõngastihend hea tihendamiseks, paindlik lülitus.
5. Pole vaja õli määrida.
6. Mitme asendi paigaldus lihtsaks kasutamiseks.
7. M5C, M5D, M5Y, M5R, M5L seeria juhtpead on valmistatud metallist, tagades pika eluea ning suurema töökindluse ja stabiilsuse.
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
Väline otsenäitlemine |
|
Pordi läbimõõt |
05:M5,06:G1/8,08:G1/4 |
|
positsioonide arv |
2 asend 5 viis |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0–1,0 (~145) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Ristlõikepindala mm² (CV väärtus) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Korpuse materjal |
alumiiniumi sulam |
Ettevaatusabinõud
1) Juhtosa on valmistatud tehnilisest plastist ja lubatud on ainult käsitsi juhtimine. Ärge kasutage ventiili vahetamiseks metalllööki.
2) Seeriad M5B, M5C, M5D, M5PM, M5PF ja M5PP lähtestatakse automaatselt. M5Y, M5HS ja M5PL käsiventiilid lähtestatakse käsitsi. Pärast M5PL-i aardeasendisse vajutamist tuleb lähtestamiseks pöörata pöördnuppu.
3) Pöörake tähelepanu tagurdamiskäigule. Kui mis tahes välisjõud põhjustab klapi tagurdamise, ei tohiks põhiline tagurpidikäik ületada juhtkäigu tabelis määratud tagurdamiskäigu vahemikku, vastasel juhul kahjustab see klapi korpust.
4) M5L ühesuunaline rullventiil saab lülituda ainult ühes suunas (lööb paremalt vasakule). Kehtetu kokkupõrge teises suunas (kõver vasakult paremale).
5) Juhtpeade kombinatsiooni saab tellida eraldi.
