OLK otsetoimega struktuur MV522 5/2-suunaline mehaaniline ventiil on lihtsa konstruktsiooniga, kasutades kvaliteetset tihendusrõngast, mis tagab suurepärase õhutiheduse, hea isolatsioonivõime ning kuumuse ja korrosioonikindluse.
MV522 mehaaniline nuppklapi keerme on G1/4, rõhuvahemikuga 0–0,8 Mpa ja see ei vaja määrimist. Teeb hooldamise ja hooldamise lihtsaks, vähendab seisakuaega ja hoolduskulusid.
Sümbol:
|
Tellimiskood |
|||
| MV | 52 | 2 | R |
| MUDEL: | SEISUKOHT NR. | PORDI SUURUS: |
NUPU TÜÜP: |
| MV mehaaniline ventiil | 52:2 positsioon5 viis | 2:G1/4 | Tühi: põhitüüp |
|
|
|
|
R: Rulli tüüp |
|
|
|
|
TB: valikunupu tüüp |
|
|
|
|
EB: lukustatav tüüp |
|
|
|
|
PP: lame nupp |
|
|
|
|
PPL: kumer nupp |
|
|
|
|
PB: suur ümmargune nupp |

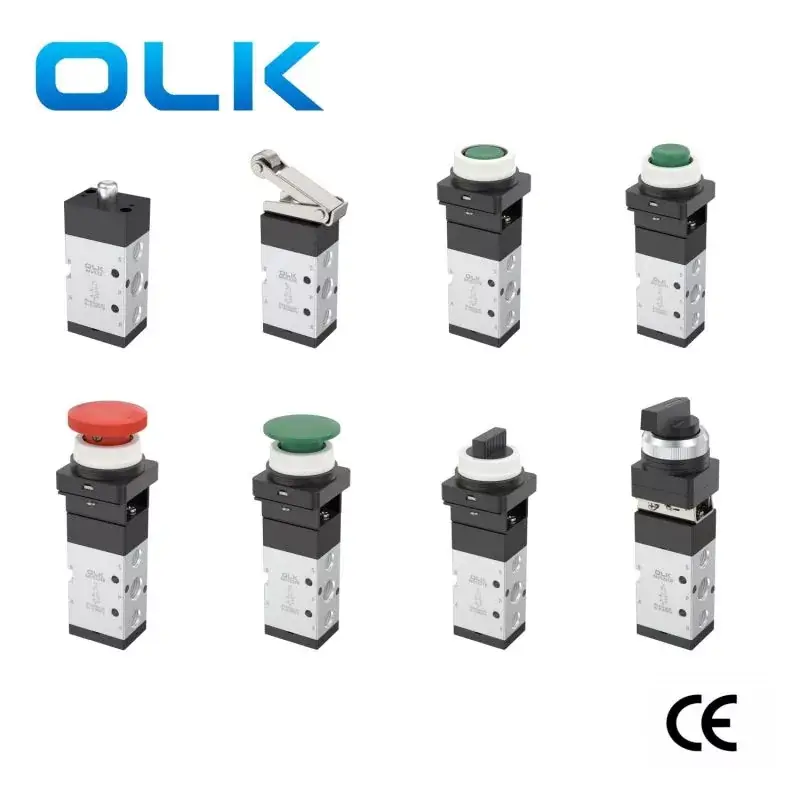

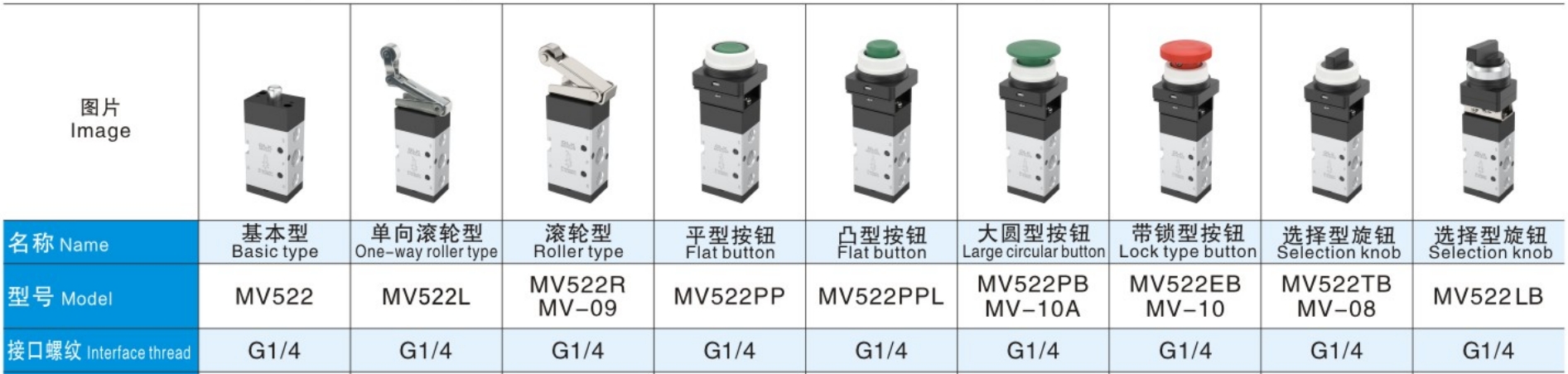

- Põhitüüp (MV522)

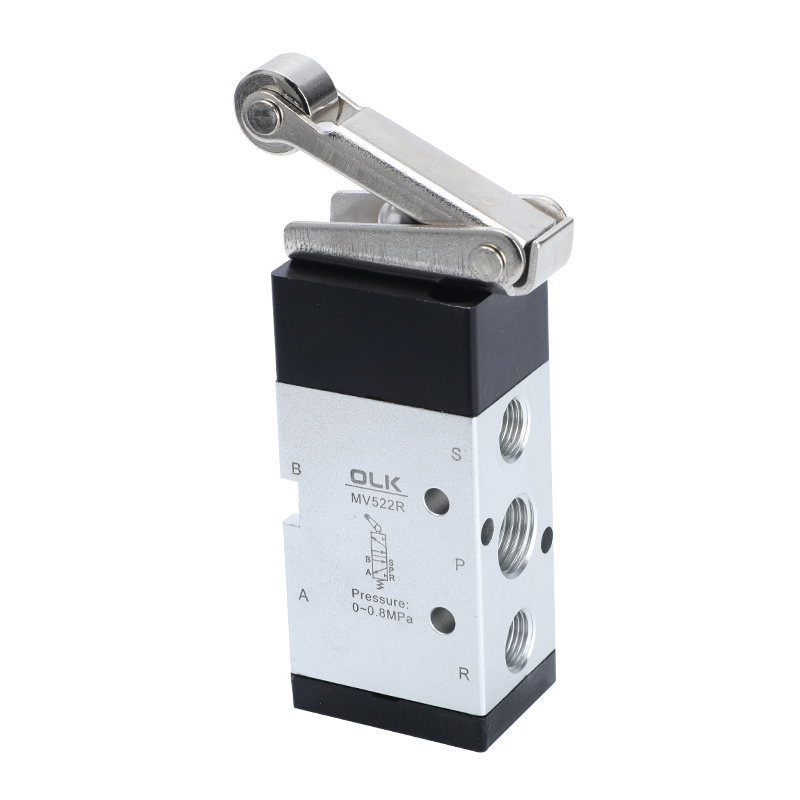

- rulli tüüp (MV522/MV-09)

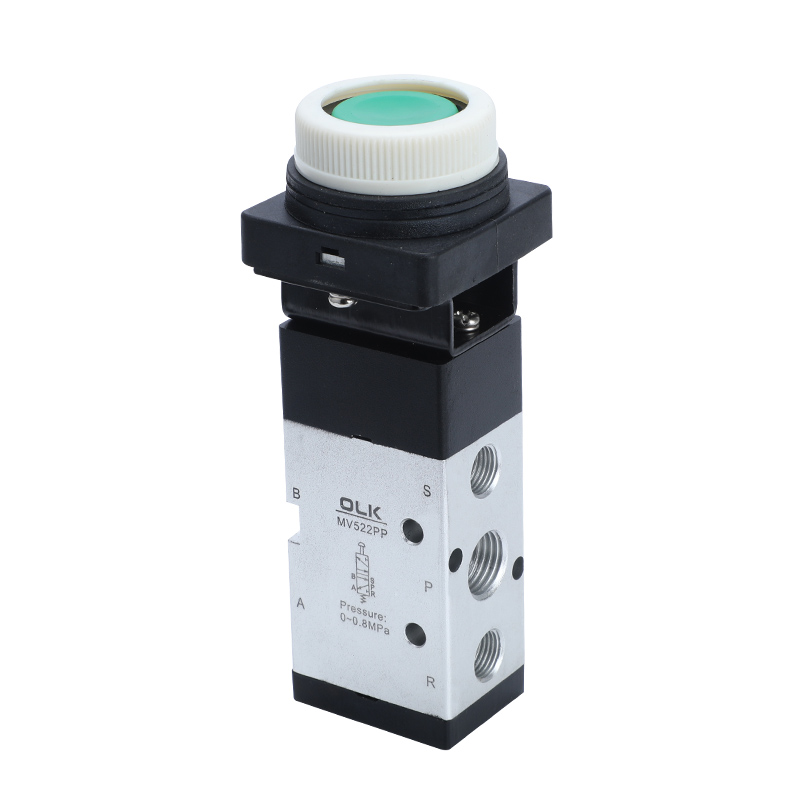

- Lame nupp (MV522PP)

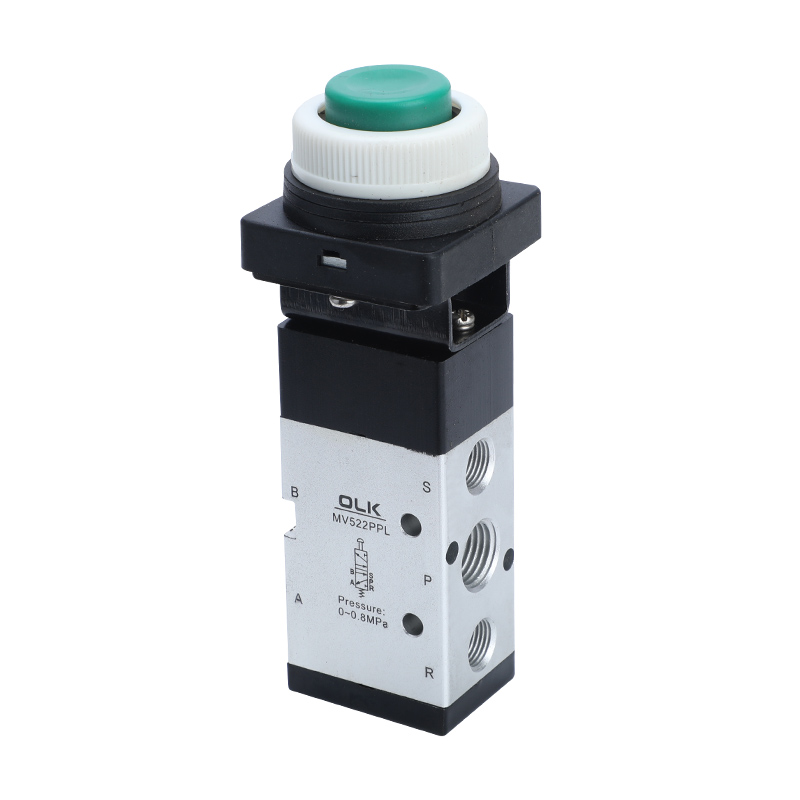

- kumer nupp (MV522PPL)

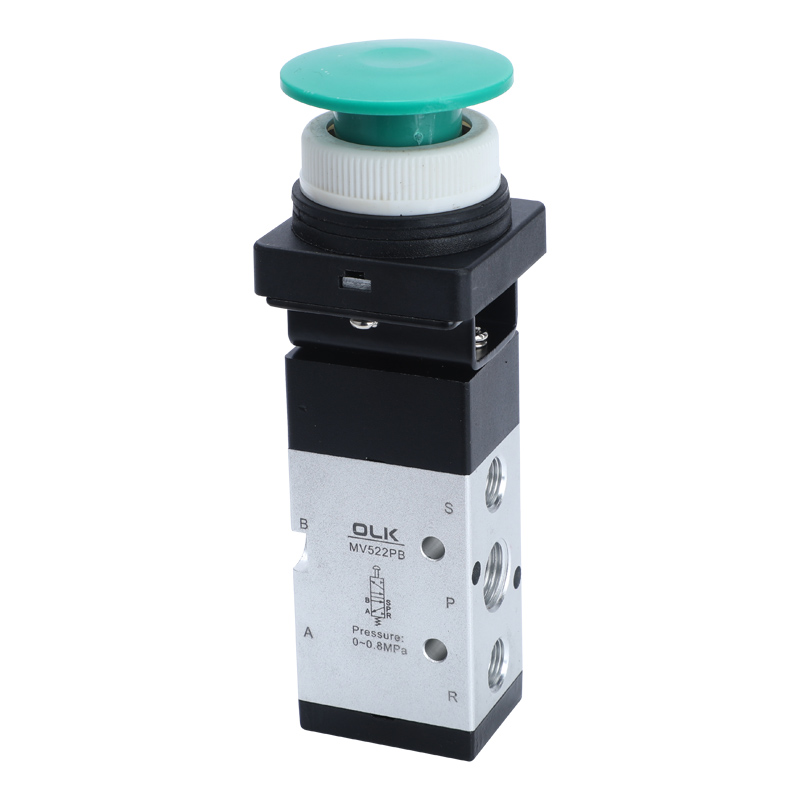

- suur ümmargune nupp (MV522PB/MV-10A)
- lukustatav tüüp (MV522EB/MV-10)

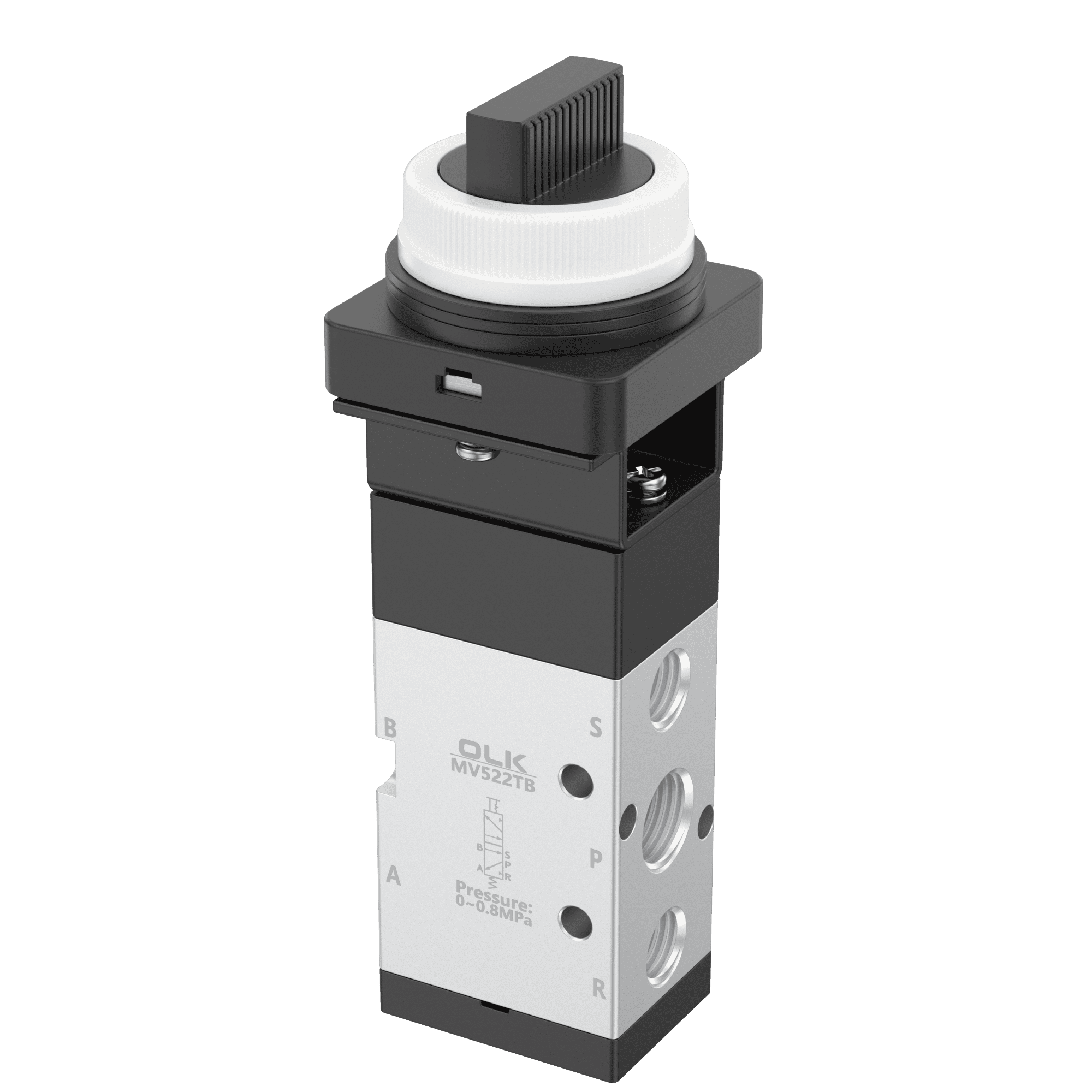

- valikunupu tüüp (MV522TB/MV-08)

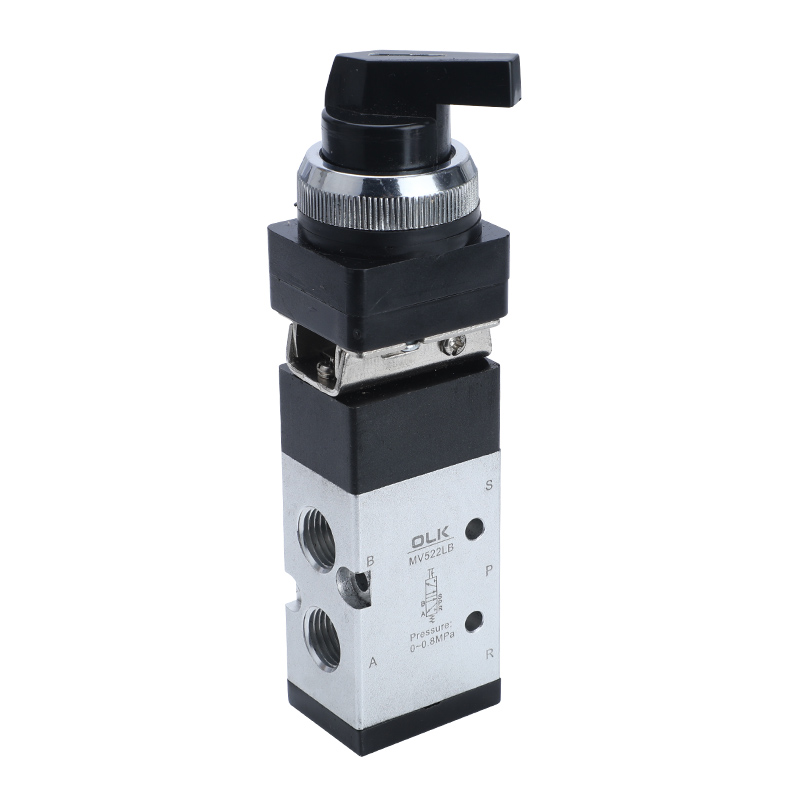

- valikunupu tüüp (MV522LB)
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
Väline juhtimine Otsene tegevus |
|
Pordi läbimõõt |
08:G1/4 |
|
positsioonide arv |
2 asend 5 viis |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0–0,8 (0–114) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-5-60 |
|
Korpuse materjal |
alumiiniumisulamist |
