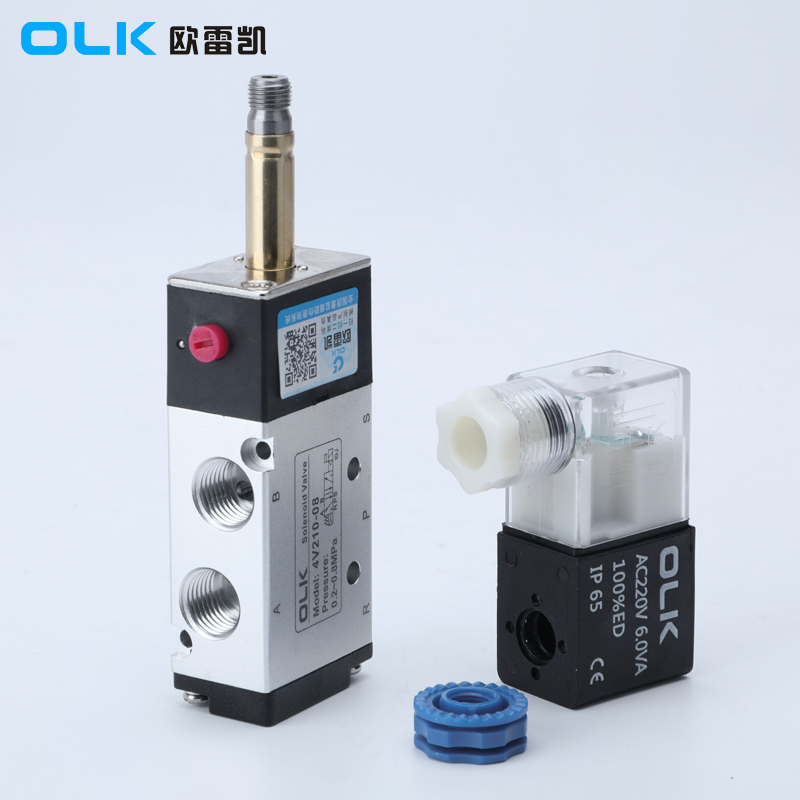

Erinevus kolme klapitüübi vahel 5/3Solenoidventiilid
Tellides 5/3solenoidventiilidLisaks ühe- ja kahesuunalisele elektrilisele juhtimisele on kolm konfiguratsiooni: C (kaksisolenoidi 5/3-suunaline suletud keskus), E (kaksisolenoidi 5/3-suunaline väljalaskekeskus) ja P (kaksisolenoidi 5/3-suunaline rõhk keskus).
| 5/3 viissolenoidklappsümbol | Tellimiskood |
|
|
 |
4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Topeltsolenoid 5/3-suunaline suletud keskus |
5/3 ventiil normaalselt suletud asendis. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Topeltsolenoidne 5/3-suunaline väljalaskekeskus |
5/3 ventiil normaalselt avatud asendis. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Topeltsolenoid 5/3-suunaline rõhukeskus |
5/3 ventiil väljalaskeasendis. |
Rõhk pordis P (toiterõhk):
See viitab rõhule solenoidklapi sisendpordis (tavaliselt tähistatud kui P). See rõhk on liikumapanev jõud vedeliku voolu juhtimiseks, kui klapp avaneb või sulgub.
Survekeskuse konfiguratsioonis on rõhk sisselaskeavas (P) kõrgem kui teistes portides (nt A või B) ja juhtimissüsteem suunab selle rõhu vastavasse kanalisse.
Väljalasketoru keskmine asend:
See kirjeldab selle olekutsolenoidklappkui on keskmises asendis. Kolmepositsiooniliste solenoidventiilide puhul, kui pool on keskmises asendis, võivad kõik pordid (nt P, A ja B) olla omavahel ühendatud või teatud pordid võivad moodustada lekketee.
Tüüpilise keskmise asendi väljalaskekonfiguratsiooni korral võib rõhk pordidest A või B tagasi pöörduda väljalaskeavasse (tavaliselt märgistatud R või T), vabastades rõhu. Seda konstruktsiooni kasutatakse mõnes rakenduses, et vältida ülemäärase rõhu kogunemist süsteemis, kui juhtsignaali pole.
Suletud keskus:
Suletud keskmise konfiguratsiooni korral on kõik solenoidklapi pordid keskasendis suletud, mis tähendab, et vedelik ei saa voolata läbi ühegi pordi.
Seda konstruktsiooni kasutatakse tavaliselt olukordades, kus on vaja säilitada rõhku või vältida soovimatut vedeliku voolu, kui süsteem on keskmises asendis.
Kokkuvõte:
Survekeskus: viitab rõhule, mida rakendataksesolenoidventiilidsisselaskeava.
Väljalaskekeskus: kirjeldab olekut, kus vedelikku saab välja lasta ühest või mitmest keskmises asendis olevast pordist.
Suletud keskus: kirjeldab olekut, kus kõik pordid on suletud, takistades vedeliku voolamist keskmises asendis.
5/3 solenoidklapi eelised võrreldes 5/2 solenoidklapiga:
Mitu keskmise positsiooni valikut:
5/3 solenoidklapil on kolm tööasendit, kusjuures keskmist asendit saab konfigureerida erinevatesse olekutesse (nt rõhk, väljalaskeventiil või suletud).
See paindlikkus võimaldab säilitada rõhku, väljalaskerõhku või süsteemi täielikult sulgeda, kui klapp on välja lülitatud või hädaolukorras, pakkudes erinevate rakenduste jaoks rohkem juhtimisvõimalusi.
Täiustatud ohutus ja kontroll:
5/3 solenoidventiil võib valida rõhu või väljalaske rõhu hoidmise keskmises asendis, pakkudes ohutuskriitilistes rakendustes kaitset tahtmatute toimingute eest. Näiteks elektrikatkestuse või juhtimissignaali kadumise korral võib sobiva keskmise asendi valimine kaitsta seadmeid ja personali.
5/2 solenoidklapp saab signaali kaotamisel naasta ainult algsesse asendisse ega suuda pakkuda sarnast kaitset.
Silindri kokkupõrke vältimine:
5/3 solenoidklapi keskmist asendit saab kasutada suuna muutmisel silindrile avalduva löögi leevendamiseks. Näiteks võib heitgaasi tüüpi keskmise asendi valimine võimaldada suuna vahetamisel osalise rõhu vabastamist, vältides äkilisest seiskamisest või käivitamisest tingitud kokkupõrget, pikendades seeläbi seadme eluiga.
A 5/2solenoidklappsellel puudub see funktsioon, kuna see suudab kiiresti kahe suuna vahel lülituda, mis võib mõnel juhul põhjustada löögi ja seadme kulumise.
Järeldus:
5/3 solenoidklapp pakub 5/2 solenoidklapiga võrreldes olulisi eeliseid paindlikkuse, ohutuse, löökide leevendamise ja keeruka juhtimise osas. See muudab selle väga väärtuslikuks rakendustes, mis nõuavad mitut töörežiimi, suuremat ohutust ja väiksemat mõju seadmetele. Samal ajal kasutatakse lihtsama ehituse ja madalama hinnaga solenoidklappi 5/2 tavaliselt süsteemides, kus pole vaja keerulist juhtimist.
-
