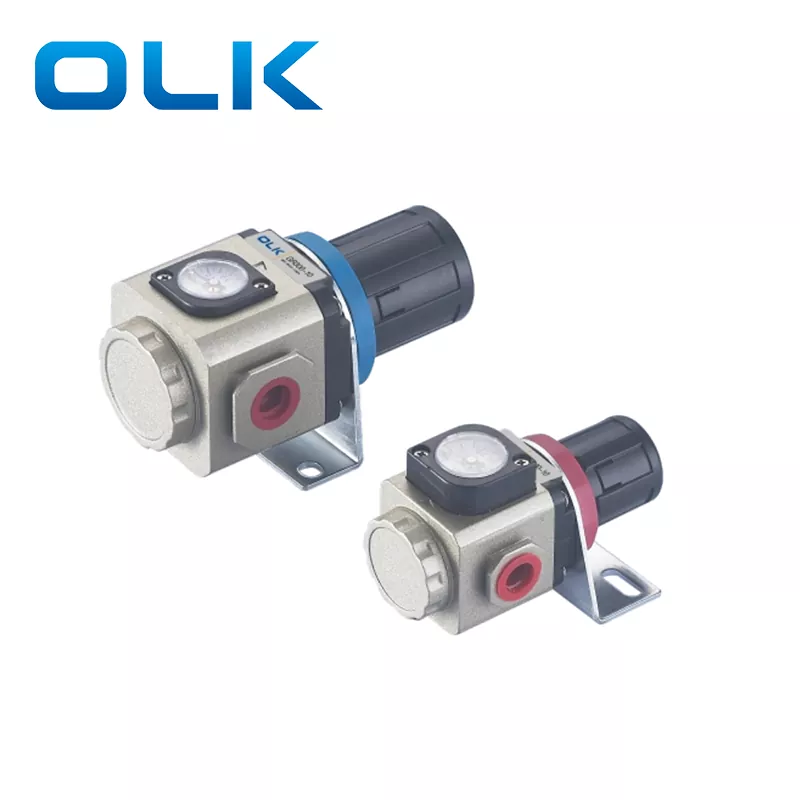

Airtac tüüpi GR rõhuregulaator

Airtac tüüpi GR rõhuregulaator tagab pneumaatiliste süsteemide stabiilse ja täpse rõhureguleerimise. Vastupidav konstruktsiooniga ja hõlpsasti reguleeritav OLK GR pneumaatiline regulaator tagab usaldusväärse jõudluse automaatikaseadmetes, õhutööriistades, kompressorites ja üldistes tööstuslikes rakendustes. Ühildub filtrite, määrdeainete ja FRL-seadmetega.

Airtac tüüpi GR rõhuregulaator Toote omadused:

·Sisseehitatud ruudukujuline manomeeter säästab paigaldusruumi (väline ümmargune näidik on valikuline).

· Lukustuskonstruktsioon hoiab ära välisjõu poolt põhjustatud juhusliku rõhu reguleerimise.

· Tasakaalustatud rõhku reguleeriv struktuur tagab stabiilse rõhu, väikese kõikumise ja hea jõudluse.

·Saab paigaldada paneelile või valikulise kinnitusklambriga.

·Lisaks standardmudelile on saadaval ka madalsurvetüüp (maksimaalne reguleeritav rõhk: 0,4 MPa)

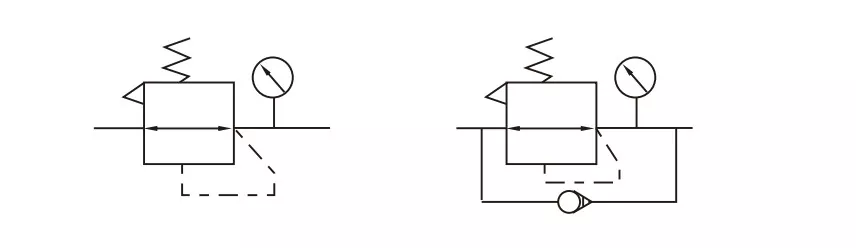

GR rõhuregulaatori sümbol:

2. samm: rõhu suurendamiseks keerake seda päripäeva.

Reguleerimiskorgil on rõhuskaala. Kui õhk on varustatud, tõmmake nuppu üles ja keerake seda päripäeva +-märgi suunas, et survet suurendada. Pärast reguleerimist vajutage selle lukustamiseks nuppu alla.

1. samm: hoidke nuppu ja tõmmake see üles.

2. samm: rõhu suurendamiseks keerake seda päripäeva.

3. samm: pärast reguleerimist lukustamiseks vajutage nuppu alla.

Märkus: ühendamisel pöörake tähelepanu õhuvoolu suunda näitavale noolele. Vastupidine sisselaskeühendus võib põhjustada õhulekke.

KKK:

Mida tähendab GC?

GR tähendab GR seeria õhuregulaatorit.

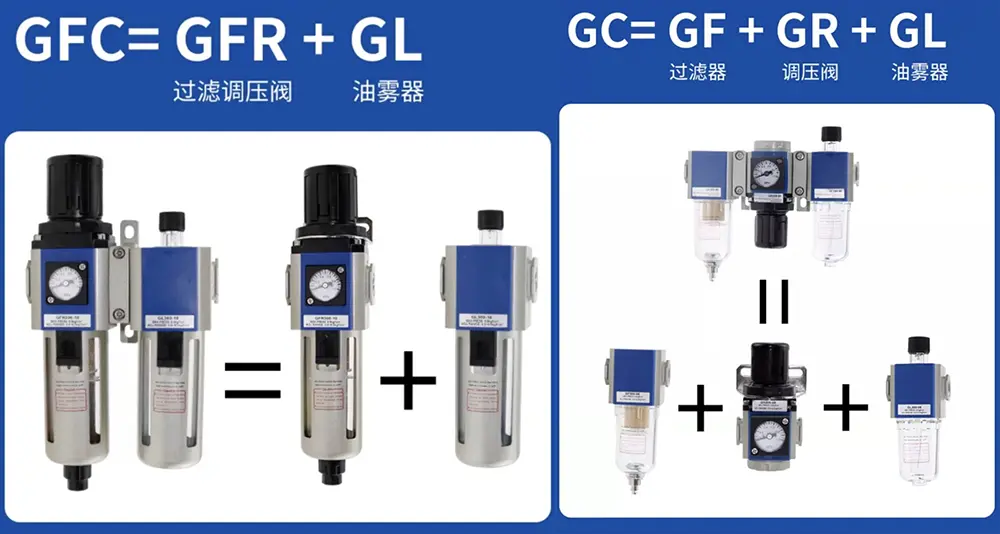

Mida tähendab GFC?

GFC=GFR+GL (filtriregulaator + määrdeaine)

Mida tähendab GC?

GC=GF+GR+GL (filter + pneumaatiline regulaator + määrdeseade)
