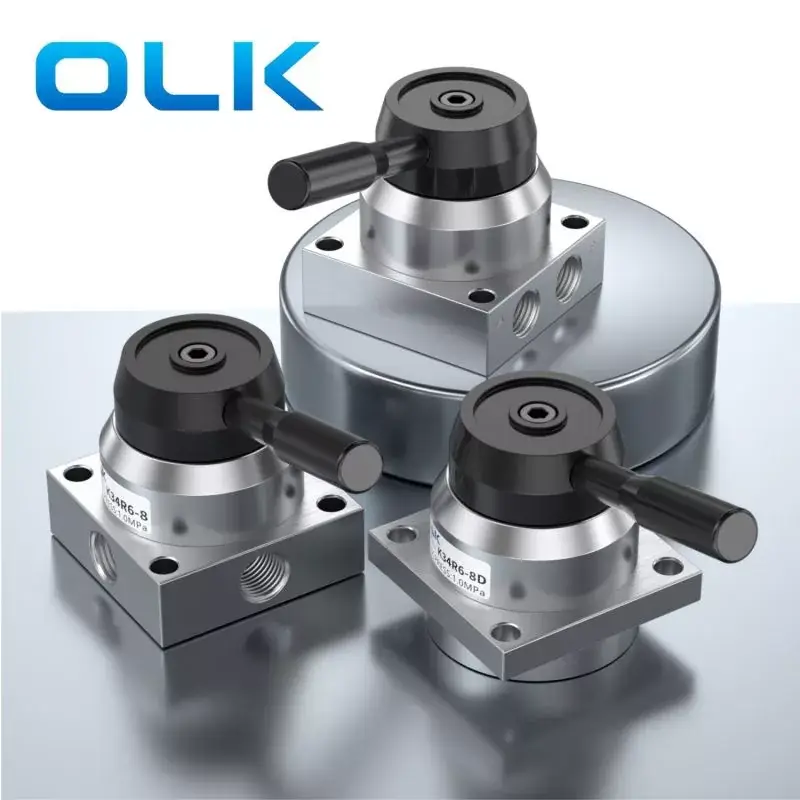

Ouleikai (OLK) toodab 2-positsiooni 4-suunalist ja 3-positsiooniga 4-suunalist K34 käsitsi pöörleva ventiili/otseselt toimivat silindri juhtimisventiile. Neil on alumiiniumsulami klapi kehad, mis on korrosioonikindlad ja roostekindlad. Need ülitugeva klapi kehad saavad pidevalt töötada 48 tundi. K34 klapi täppis keermestatud portidel on eemaldatav käepide ja põhjas on kinnitusaugud hõlpsamini paigaldamiseks.

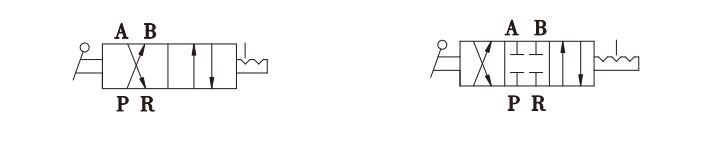

Sümbol:
| Tellimiskood: | |||||
| K | 34 | R6 | - | 8 | L |
| Mudel: | Kood | Funktsioon: |
|
Pordi suurus: | Installimine: |
| K ： K seeria käsiraamatu pöörlemisventiil |
24: 2 positsioon 4 teed | R6: Käekontroll |
|
8: G1/4 | Tühi: üks auk ühel küljel |
|
|
34: 3 positsiooni 4 viisi |
|
|
|
L: Topeltauk vastaskülgedel |
|
|
|
|
|
|
V: Kolm auku allosas |
|
|
|
|
|
|
D: neli auku põhjas |
|
Mudel |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Töötav vahend |
Õhk （filter läbi filtriekraani üle 40 μm） |
|||||
|
Tegevusrežiim |
Käsikond |
|||||
|
Sadamasuurus |
Sisselaskeava = Outlet = PT1/4 |
|||||
|
Rõhuvahemik |
0,15-0,8MPa (21-114PSI) |
|||||
|
Positsioon |
2/4 sadam |
3/4 sadam |
2/4 sadam |
3/4 sadam |
2/4 sadam |
3/4 sadam |
|
Vingumisrõhk |
'-10-60 ℃ |
|||||
|
Tõendussurve |
1,5MPa (215psi) |
|||||
|
OLK -pneumaatilised käe pöörlevad ventiilid - 5 mudelit Võrdlus |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
OLK -mudel |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Positsioon |
2 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
|
3 positsiooni 4 teed |
|
|
|
|
|
|
|
|
|
Sadamasuurus |
RC1/8,1/4,3/8,1/2,3/4 |
|
Pt1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Tooteomadused |
Paneeli kinnitus |
|
V: nelinurksete liidese B: kahepoolne liides, allosas heli sumbumine |
|
|
|
|
|
Tühi ： Üks auk ühel küljel l ： Kaks auku vastaskülgedel ； d ： Nelja auk alumisel ； ； |
|
|
|
|
|
|
|
|
|
|
|
|
Käepide |
Eemaldatav käepide |
|
Eemaldatav käepide |
|
Eemaldatav käepide |
|
Mitte eemaldatavad/ plastist käepidemed |
|
Eemaldatav käepide, skaalavastane käepide |
|
|
|
|
|
|
|
|
|
|
|
|
Aluse mõõtmed |
200 seeria: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
Klappnurk |
105 ° |
|
Energiatarve |
≤80W (ooterežiim≤0,5W) |
|
Koormuslaager |
45 kg-65kg |
|
Värvus |
Kõrge läikega valge |
|
Tõstekõrgus |
65cm-85cm (saab varustada teise liftiga) |
|
Kaugjuhtimis kaugus |
50 meetrit (avatud ruum) |
|
Mudel |
K34R6-8 |
|
|
|
||
|
Töötav vahend |
Õhk （filter läbi filtriekraani üle 40 μm） |
|||||
|
Tegevusrežiim |
Käsikond |
|||||
|
Sadamasuurus |
Sisselaskeava = Outlet = PT1/4 |
|||||
|
Rõhuvahemik |
0,15-0,8MPa (21-114PSI) |
|||||
|
Positsioon |
3 positsiooni 4 teed |
|
|
|
||
|
Vingumisrõhk |
'-10-60 ℃ |
|||||
|
Tõendussurve |
1,5MPa (215psi) |
|||||
