Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

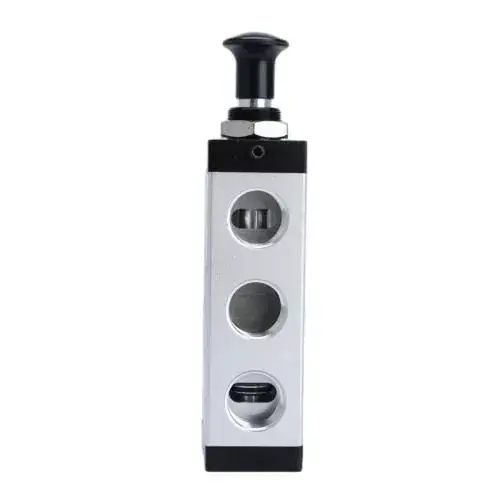

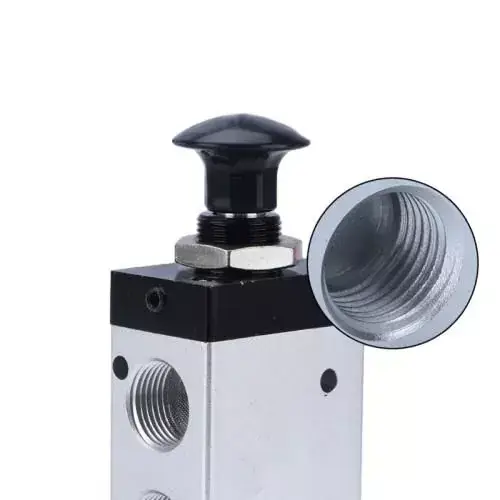

2 Position 5 WayOuleikai (OLK) 4R seeria 5-käiguline käsitsi juhitav ventiil on 2/5 disainiga, mis võimaldab juhtida ja lülitada erinevaid gaase, mis sobivad erinevate pneumaatiliste süsteemide nõuetele. Käsitsi tõmbamine juhib suunamuutust, muutes operaatoritel mugavaks gaasivoolu suunda suure paindlikkusega käsitsi juhtida.
Märkused. Ärge ületage käsitõmbeventiili töörõhu vahemikku, et vältida toote ohutuse ja stabiilsuse kahjustamist. Kasutusstsenaariumid: kasutatakse gaasi kontrollimiseks labori gaasisüsteemides ja sarnastes rakendustes.
SYMBOL:
Tellimiskood:
4R
2
10
08
MUDEL:
SARI
FUNKTSIOON:
PORDI SUURUS:
4L:5/2 käsiklapp
1:100 seeria
10:2 seis
100 seeria:06:G1/8
2:200 seire
200 seeria:06:G1/8
3:300 seire
200 seeria:08:G1/4
300 seeria:08:G1/8
300 seeria: 10:G3/8
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
Käsitsi otsene tegevus |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0–0,8 (0–114) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Korpuse materjal |
alumiiniumisulamist |
|

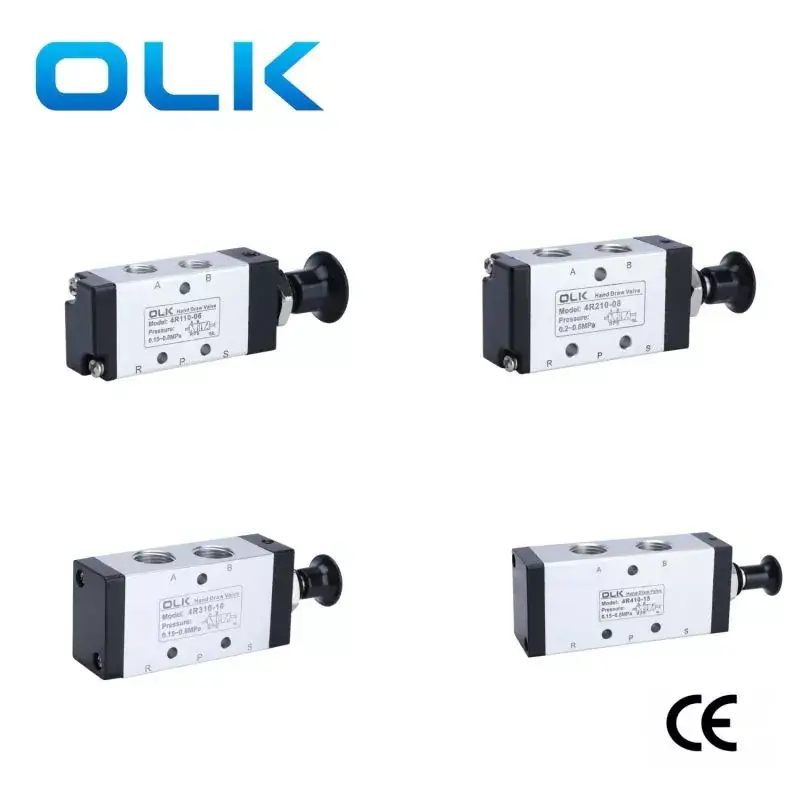

mudel |
Pordi läbimõõt |
Voolu ristlõike pindala mm² (CV väärtus) |
|
4R110-M5 |
M5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

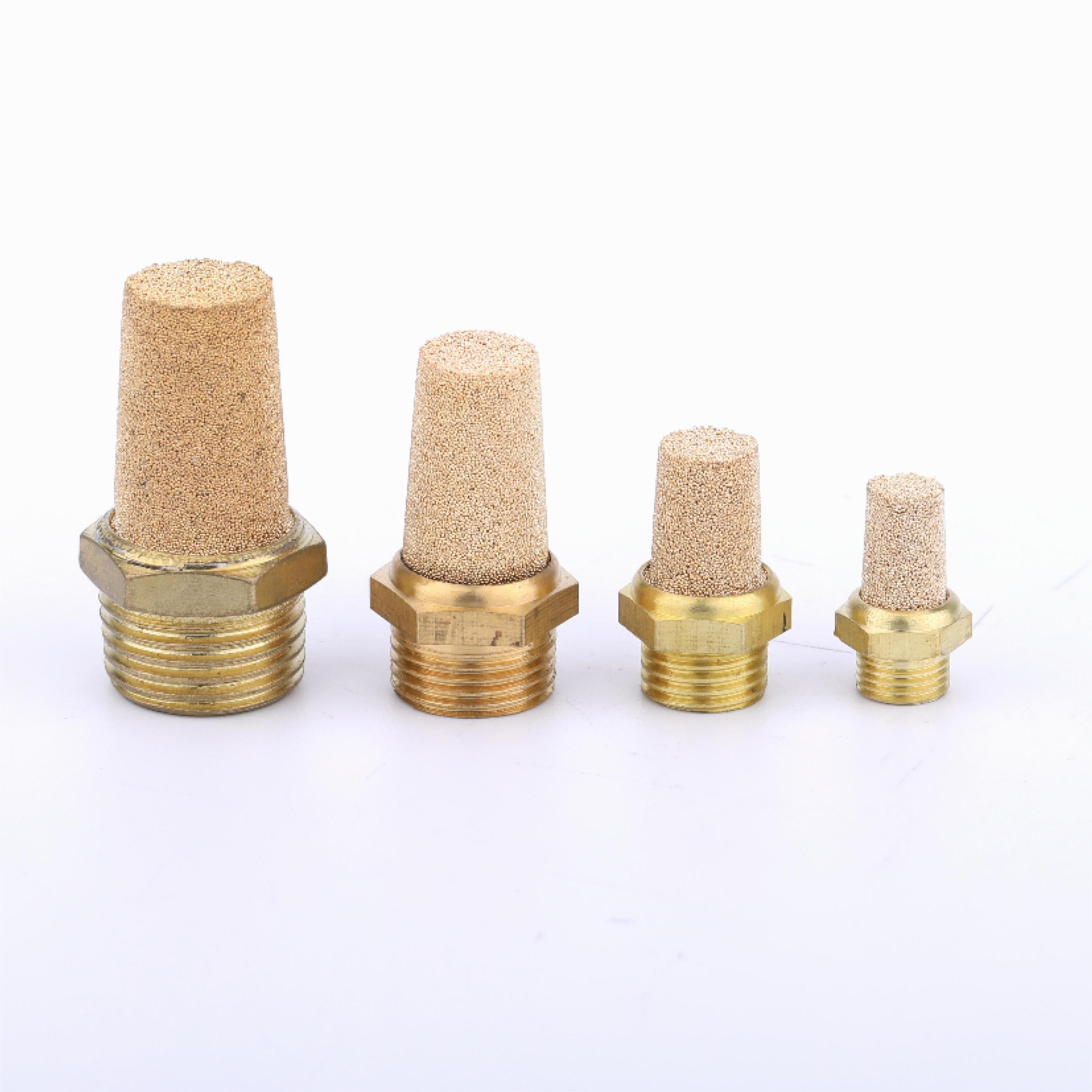

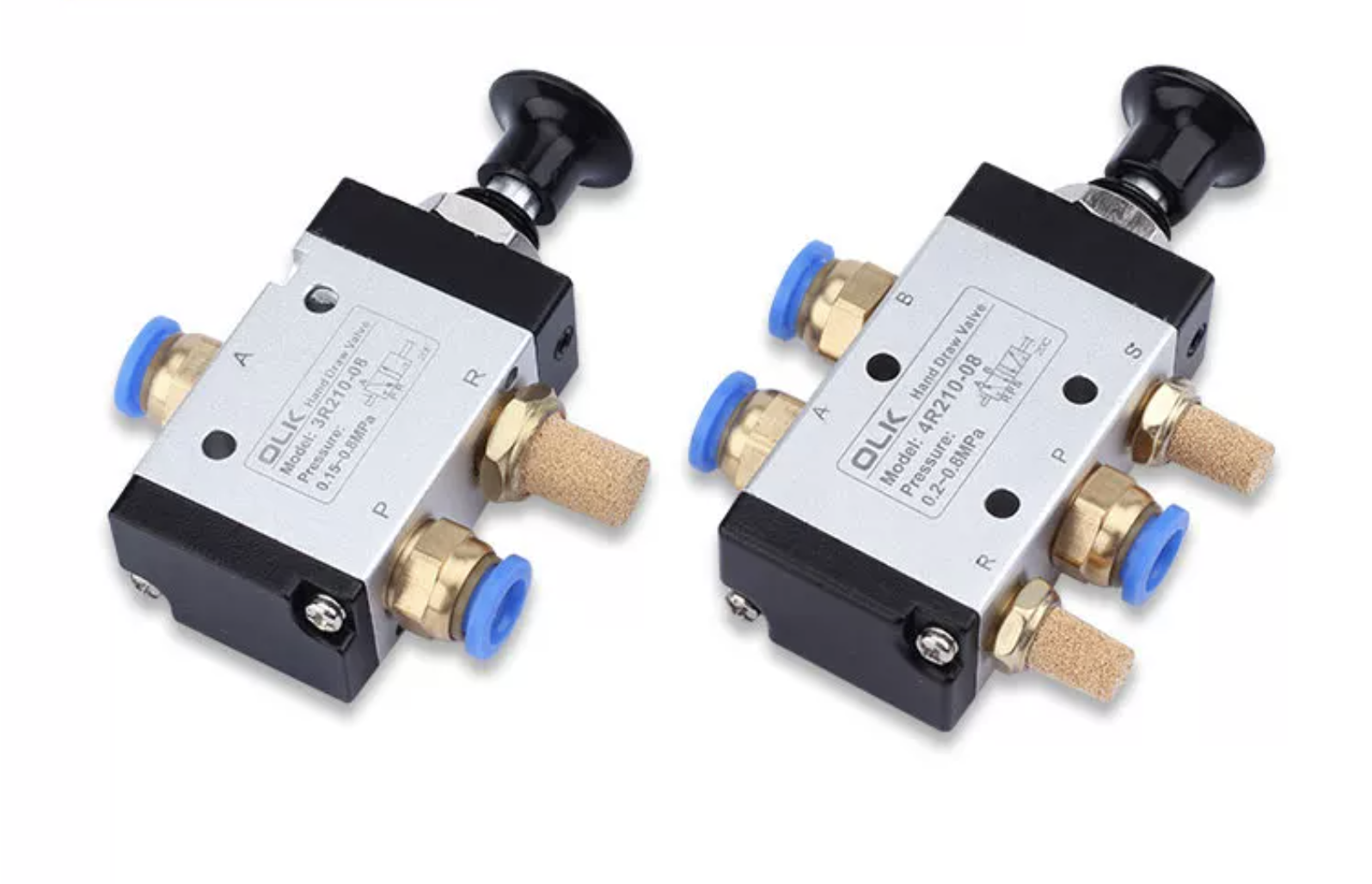

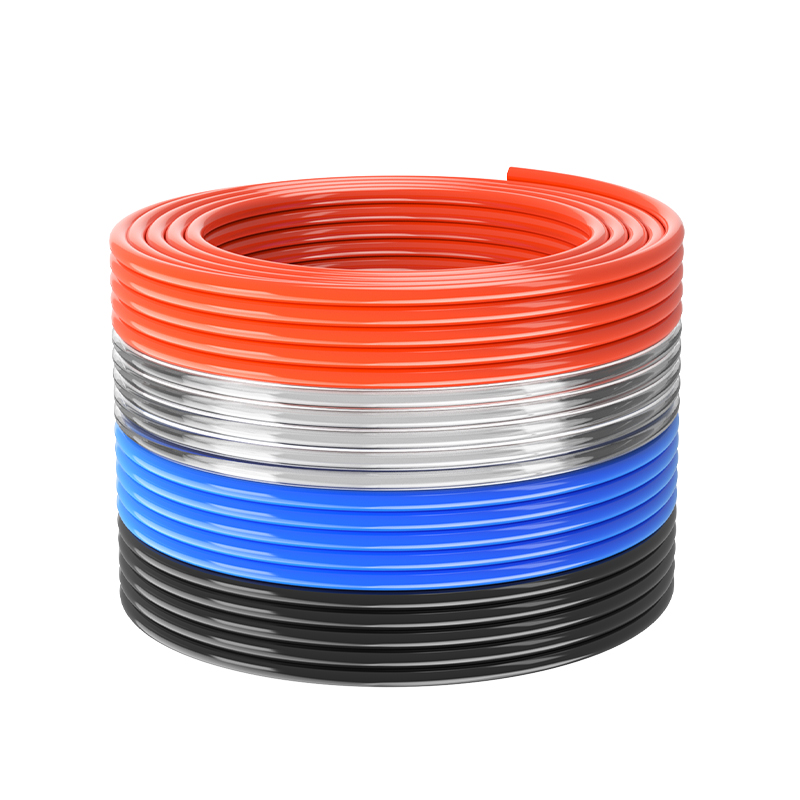

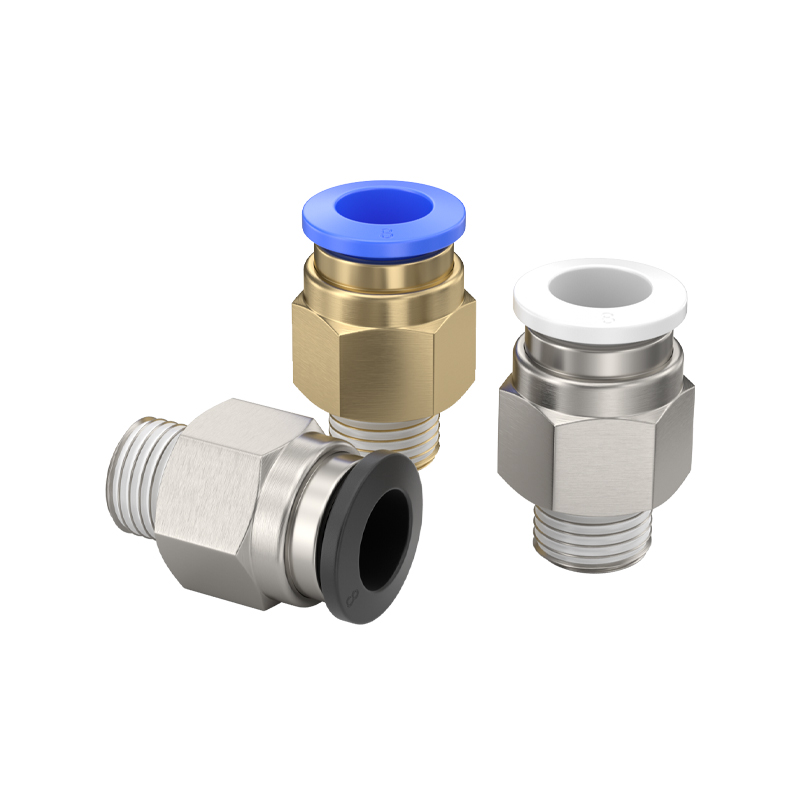

| 3R/4R käsiklapile paigaldatud välimus | PU TORU | PC LIIGES | TORNISUMMUTI |
 |
 |
 |
 |
KKK:
1: Kas ventiil väljub õhku ainult siis, kui nuppu vajutatakse?
Jah. See on hetkeline mehaaniline klapp. Õhk liigub ainult siis, kui nuppu vajutatakse. Kui nupp vabastatakse, naaseb klapp automaatselt algsesse asendisse ja õhu juurdevool katkeb.
2: Mis vahe on 210 ja 310 seeria mehaanilistel ventiilidel?
Peamine erinevus on keha suurus ja vooluvõime.
210-seeria: kompaktne suurus, sobib väiksema õhukuluga rakendustele.
310-seeria: üks suurus suurem kui 210-seeria, tagades suurema vooluvõimsuse.
410-seeria: suurem kui 310-seeria ja sobib rakendustele, mis nõuavad veelgi suuremat õhuvoolu.
Tööfunktsioon jääb samaks; valik sõltub peamiselt vajalikust voolukiirusest ja paigaldusruumist.
3: Kas klapil on sisseehitatud filter?
Jah. OLK-klapi põhiõhu sisselaskeava on varustatud sisseehitatud filtriekraaniga, mis aitab vältida tolmu ja osakeste sattumist klapi korpusesse, parandades töökindlust ja pikendades kasutusiga.
4: Kuidas valida 4R210, 4R310 ja 4R410 seeria ventiilide vahel?
Kui teie rakendus nõuab väikest ja kompaktset ventiili, piisab tavaliselt 210-seeriast. Suuremate õhuvoolunõuete jaoks on soovitatav kasutada 310-seeriat. Suurte pneumaatiliste süsteemide või suure õhukuluga rakenduste jaoks on eelistatud valik 410-seeria.
Kõik kolm seeriat pakuvad sama tööfunktsiooni; peamine erinevus on klapi suurus ja vooluvõimsus.
