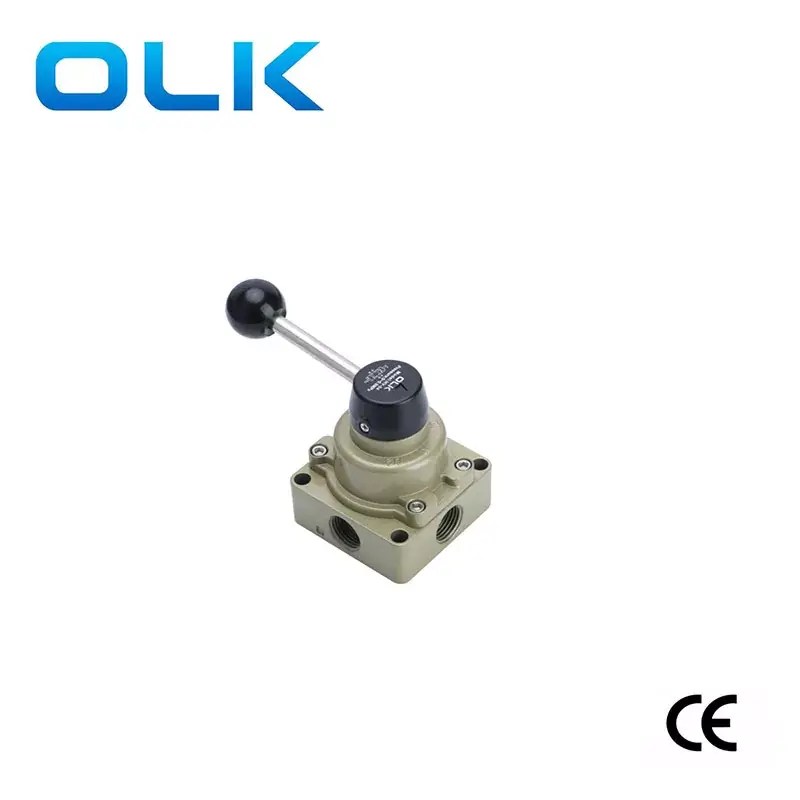

OLK on HV-seeria käsitsi pöörlemisventiil 4-suunaline tootja ja tarnija Hiinas.Auleikai (OLK) HV-02/03/04 seeria neljasuunaline käsitsi opereeritud ventiilide alumiiniumsulami alus ja korpus koos pinna oksüdatsiooni töötlemisega, pakkudes suurepärast kulutakistust ja tihendusomadusi surve all. Alumiiniumisulamil on puhta alumiiniumiga võrreldes paremad füüsilised omadused. Erinevus HV-02, HV-03 ja HV-04 manuaalventiilide vahel on liidese suuruses. Nendel ventiilidel on kolm reguleeritavat käiku, millel on selged käigumärgid ja neid kasutatakse tavaliselt silindrite juhtimiseks muu hulgas.
02 käigule lülitamisel vabastab B -heitgaade port õhu, A -väljalaskepordi vedelikud ja silindr ulatub.
N -käigule lülitamisel on nii A kui ka B väljalaskepordid suletud ja silindr peatub keskel.
01 käigule lülitamisel vabastab A -heitgaaside port õhku, B -heitgaaside vedelikke ja silindri tagasi.
|
Mudel |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Töötav vahend |
Õhk （filter läbi filtriekraani üle 40 μm） |
|||
|
Tegevusrežiim |
Käsikond |
|||
|
Sadamasuurus |
Sisselaskeava = Outlet = PT1/4 |
|||
|
Rõhuvahemik |
0,15-0,8MPa (21-114PSI) |
|||
|
Positsioon |
2/4 sadam |
3/4 sadam |
2/4 sadam |
3/4 sadam |
|
Vingumisrõhk |
'-10-60 ℃ |
|||
|
Tõendussurve |
1,5MPa (215psi) |
|||
|
OLK -pneumaatilised käe pöörlevad ventiilid - 5 mudelit Võrdlus |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
OLK -mudel |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Positsioon |
2 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
3 positsiooni 4 teed |
|
|
3 positsiooni 4 teed |
|
|
|
|
|
|
|
|
|
Sadamasuurus |
RC1/8,1/4,3/8,1/2,3/4 |
|
Pt1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Tooteomadused |
Paneeli kinnitus |
|
V: nelinurksete liidese B: kahepoolne liides, allosas heli sumbumine |
|
|
|
|
|
Tühi ： Üks auk ühel küljel l ： Kaks auku vastaskülgedel ； D ： Nelja augu põhjas ； ； |
|
|
|
|
|
|
|
|
|
|
|
|
Käepide |
Eemaldatav käepide |
|
Eemaldatav käepide |
|
Eemaldatav käepide |
|
Mitte eemaldatavad/ plastist käepidemed |
|
Eemaldatav käepide, skaalavastane käepide |
|
|
|
|
|
|
|
|
|
|
|
|
Aluse mõõtmed |
200 seeria: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
Mudel |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Töötav vahend |
Õhk （filter läbi filtriekraani üle 40 μm） |
|||||
|
Tegevusrežiim |
Käsikond |
|||||
|
Sadamasuurus |
Pt1/4 |
Pt1/4 |
PT3/8 |
PT3/8 |
Pt1/2 |
Pt1/2 |
|
Rõhuvahemik |
0,15-0,8MPa (21-114PSI) |
|||||
|
Positsioon |
2/4 sadam |
3/4 sadam |
2/4 sadam |
3/4 sadam |
2/4 sadam |
3/4 sadam |
|
Vingumisrõhk |
'-10-60 ℃ |
|||||
|
Tõendussurve |
1,5MPa (215psi) |
|||||
