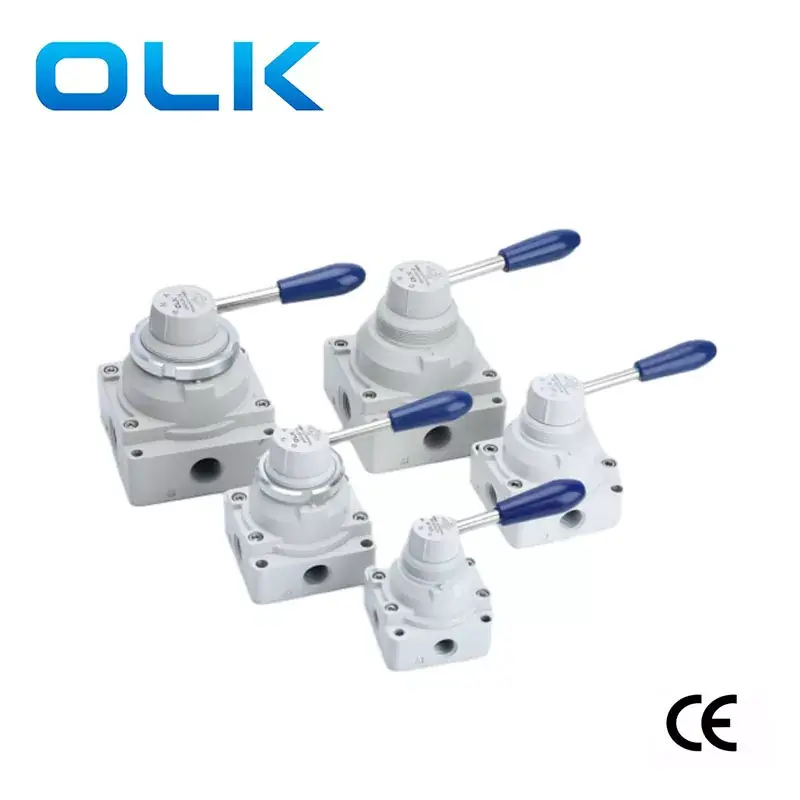

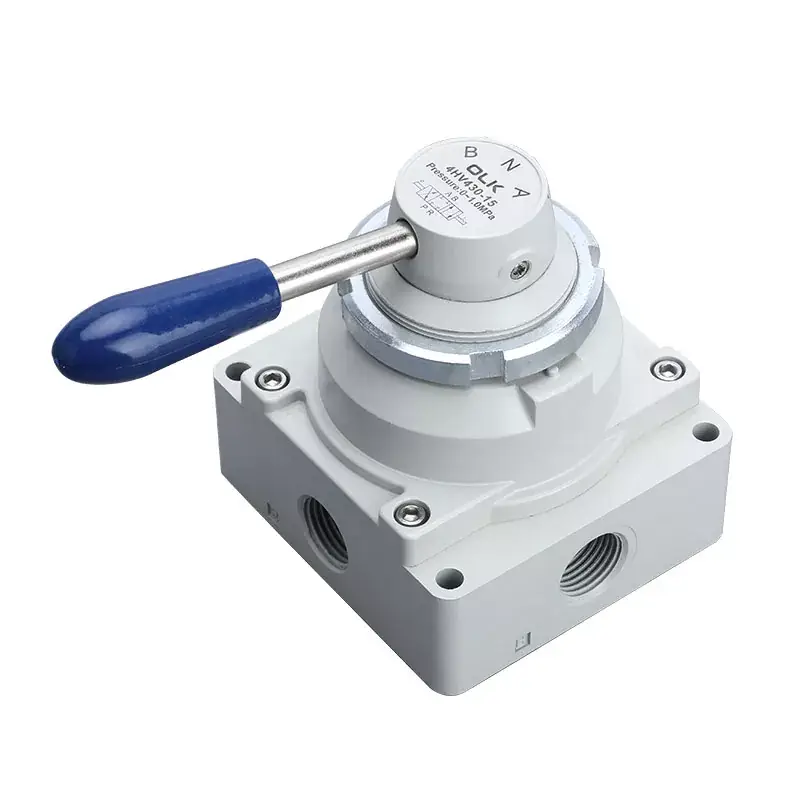

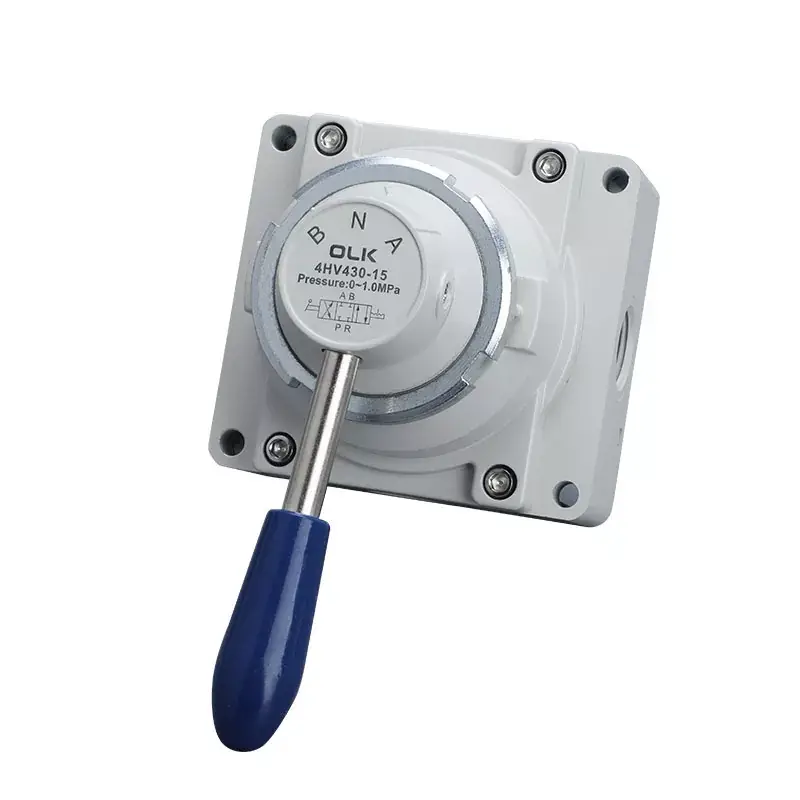

4HV seeria käsitsi pöörlev 4-suunaline ventiil

Model:4HV210-08

Tere tulemast meie tehasest igal ajal hulgimüügi või kohandatud 4HV-seeria käsitsi pöörleva ventiili 4-suunalisele müügile. Pakume teile oma toodetele tehase soodushindu. OLK on 4HV käsiventiilide tootjad ja tarnijad Hiinas.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Saada päring

Tootekirjeldus

Ouleikai (OLK) 4HV-seeria kahesuunalist nelja-/kolmekäigulist neljapordilist käsitsi juhitavat ventiili lülitatakse käsitsi hooba pöörates, pakkudes head puutetundlikkust ja sujuvat tööd.

4HV käsitsi juhitaval ventiilil on suur efektiivne vooluala ja madal rõhukadu, mis aitab vähendada energiatarbimist ja parandada tõhusust vedeliku ülekande ajal. Lisaks pakub see kasutajatele valida kahe paigaldustüübi vahel: paneeli paigaldamine ja põhja paigaldamine, paneeli paigaldamiseks on kaasas kinnitusmutrid.

Üldiselt on Ouleikai (OLK) 4HV manuaalklapp suure jõudlusega ja kasutajasõbralik juhtventiil, mida kasutatakse laialdaselt erinevates tööstussektorites. Täpsema teabe saamiseks 4HV käsiklapi kohta on soovitatav tutvuda vastava toote juhendiga või rääkida professionaalse tehnilise personaliga.

4HV käsitsiklapp Toote omadused

1. Sujuv ja kerge pööramine, hea puutetundlikkus, täpne positsioneerimine:

2. suur efektiivne vooluala madala rõhukaoga;

3. Suur efektiivne vooluala;

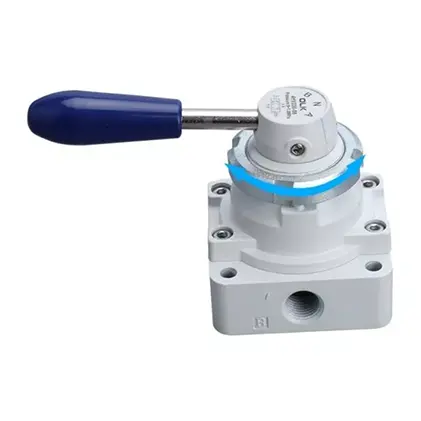

4. Saadaval on kaks paigaldusmeetodit: paneel- ja alumine paigaldus. Paneeli paigaldamisega on kaasas kinnitusmutrid.

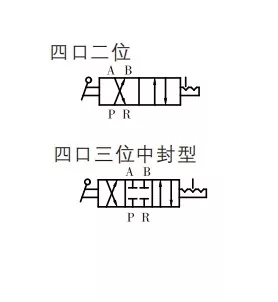

4HV seeria käsitsi pöörlev 4-tee ventiil Sümbol:

Tellimiskood
4HV	2	30	__	8	S
Mudel	seeria	positsiooni		Pordi suurus	Paigaldamise tüüp:
4HV: 4HV seeria käsitsi käsitsi pöörlev ventiil	2:200 seeria	10:2 positsioon 4 Port		06:PT1/8	Tühi
	3:300 seeria	30:3 positsioon 4 Port		08:PT1/4	S: paneelikinnitus (klapimutriga)
	4:400 seeria			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV seeria käsitsi pöörlev 4-tee ventiil Üldparameetrid

töökeskkond	Õhk (filtreeritud läbi üle 40 μm filtri)
Tegevus	käsijuhtimine
määrimine	mittevajalik
Töörõhu vahemik MPa (psi)	0–1,0 (~145)
Garanteeritud survekindlus	1,5 MPa (215 psi)
Töötemperatuur °C	-20-70

4HV-seeria käsitsi pöörlev neljasuunaline ventiil, erinevad parameetrid

mudel	Pordi läbimõõt	positsioonide arv	Efektiivne ristlõikepindala mm² (CV väärtus)
4HV210-06	PT1/8	2 asendit 4 suunas	14,0 (0,78)
4HV230-06	PT1/8	3 asendit 4 suunas	14,0 (0,78)
4HV210-08	PT1/4	2 asendit 4 suunas	14,0 (0,78)
4HV230-08	PT1/4	3 asendit 4 suunas	14,0 (0,78)
4HV310-08	PT1/4	2 asendit 4 suunas	30,0 (1,67)
4HV330-08	PT1/4	3 asendit 4 suunas	30,0 (1,67)
4HV310-10	PT3/8	2 asendit 4 suunas	33,0 (1,83)
4HV330-10	PT3/8	3 asendit 4 suunas	33,0 (1,83)
4HV410-15	PT1/2	2 asendit 4 suunas	88,0 (4,89)
4HV430-15	PT1/2	3 asend 4 viis	88,0 (4,89)
4HV410-20	PT3/4	2 asendit 4 suunas	95,0 (5,27)
4HV430-20	PT3/4	3 asend 4 viis	95,0 (5,27)

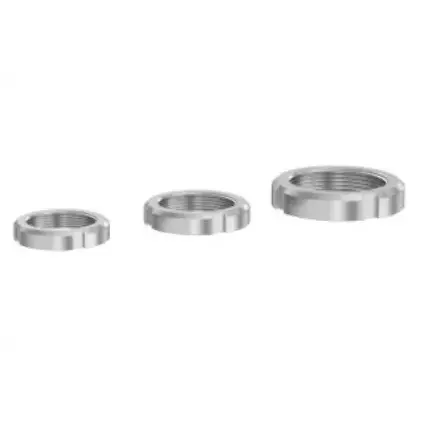

4-suunaline 4HV käsiklapiga juhitav klapimutter:

Mudel:	Lõim:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

OLK pneumaatilised käsitsi pöörlevad ventiilid – 5 mudeli võrdlus
Foto
OLK mudel	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
positsioon	2 asend 4 viis	3 asend 4 viis	3 asend 4 viis	3 asend 4 viis	3 asend 4 viis
	3 asend 4 viis
Pordi suurus	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Toote omadused	Paneeli kinnitus	A: nelinurkne liides B: kahepoolne liides, mille allosas on helisummutus			Tühi: Üks auk ühel küljel L: Kaks auku vastaskülgedel；D: Neli auku põhjas；

Käepide	Eemaldatav käepide	Eemaldatav käepide	Eemaldatav käepide	Mitteeemaldatavad/plastist käepidemed	Eemaldatav käepide, põletusvastane käepide

Aluse mõõtmed	200 seeria: 62 mm 300 seeria: 74 mm 400 seeria: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

KKK:

Mis on 4HV käsijuhtventiili funktsioon?

4HV käsiklapp võib olla paneelikinnitusega.

Mitu asendit saab 4HV käsiklapis valida?

Valida saab 2-positsioonilist 4-suunalist ja 3-positsioonilist 4-suunalist kahte tüüpi.
