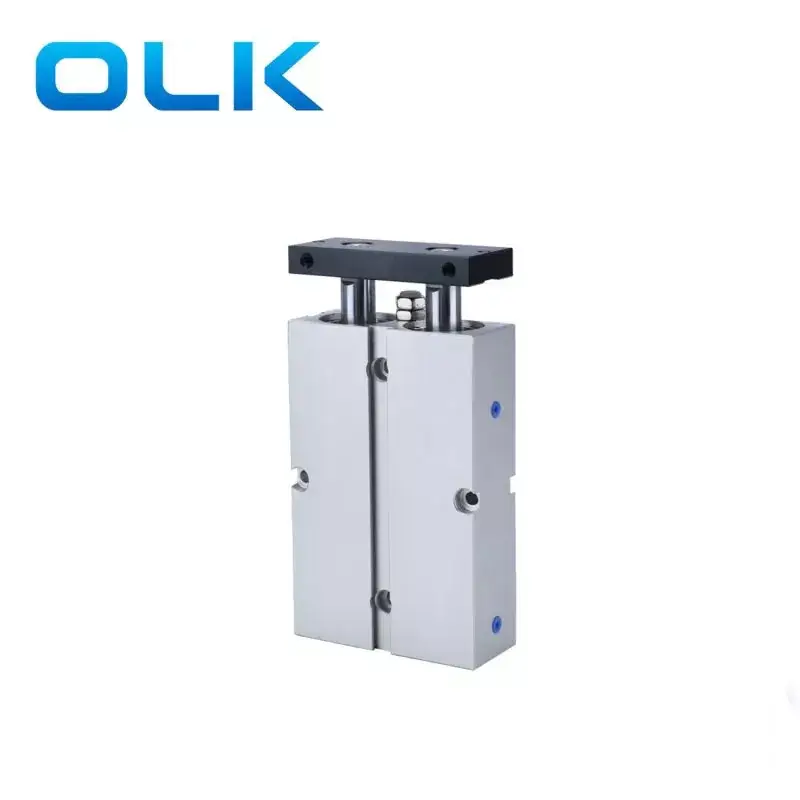

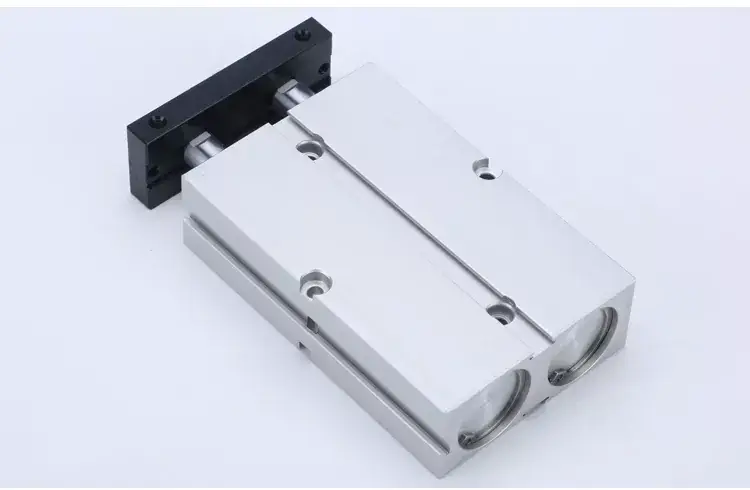

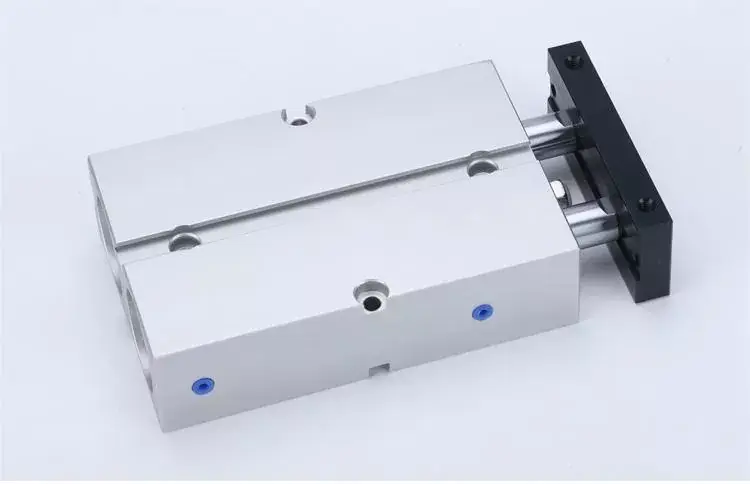

Meie tehas on spetsialiseerunud TN -seeria kahe telje silindri tootmisele. Tere tulemast OLK -ist TN -seeria kahe telje silindri ostmisele. Igale klientide taotlusele vastatakse 24 tunni jooksul. Ouleikai (OLK) TN-kahe telje silinder võimaldab mitme telge samaaegset kontrolli, hõlbustades keerulisi liikumisradasid ja mitmeteljelist koostööd.
Võrreldes mitme teljega silindri kasutamisega eraldi, kasutab TN-kahe telje silindriintegreeru mitu aktite telge koos ruumi säästva manustatud keha kinnitusvormiga, mis on kompaktsem.
Täpsema disaini ja optimeeritud juhtimisalgoritmidega OLK pneumaatilised tarnijad saavutavad tõhusa energiakasutuse ja energiasäästliku mõju, vähendades energiatarbimist ja tegevuskulusid.
TN-kahe telje silindri fikseeritud paneelil on kinnitusaugud kolmest küljest, hõlbustades mitme positsiooni laadimist. See tagab mitme telje täpse sünkroonse juhtimise, tagades iga telje sünkroonse liikumise keerukates liikumisradades.
1. vastab ettevõtte standarditele.
2. manustatud kere paigaldamine ruumi säästmiseks.
3. omab teatud painde- ja väändetakistust, mis on võimeline taluma külgkoormust.

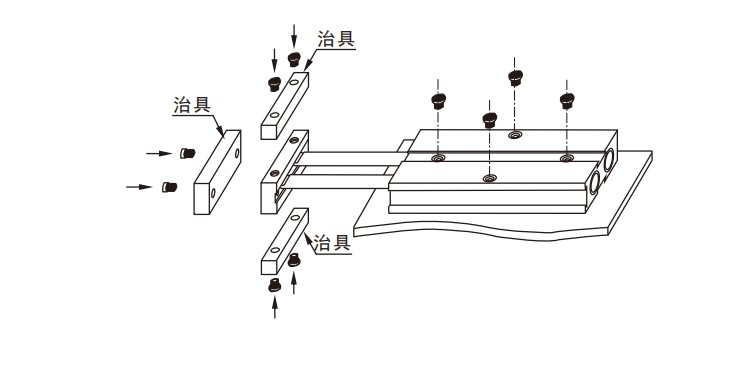

4. kinnitusavad fikseeritud plaadi kolmele küljele hõlbustavad mitme positsiooni kinnitust.
5. Kere reguleeritav esiotsa kokkupõrkepadi võimaldab silindri käigu reguleerimist ja löögi leevendamist.
6. See silindrite seeria on tavapäraselt varustatud magnetiliste manustega, saadaval mittemagnetiliste võimalustega.
|
Ava suurus (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Näitlemisrežiim |
Topeltnäitlemine |
|||||
|
Töötav vahend |
Puhastatud õhk |
|||||
|
Töösurve |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Tõendussurve |
1,5 MPa (215PSI) |
|||||
|
Töötemperatuurivahemik |
'-20-70 ℃ |
|||||
|
Töökiiruse vahemik |
30-500 |
|||||
|
Puhverrežiim |
krahhipadja |
|||||
|
Mittejuhtimine täpsus |
± 0,4 |
± 0,3 |
||||
|
Sadamasuurus |
M5 x 0,8 |
Pt1/8 |
||||
Mitte pöörlev täpsus viitab nurgale, mida silindri fikseeritud plaat võib pöörleda, kui silindr on täielikult sissetõmmatud olekus.
Saadaolevad ülevõtmise lõime tüübid on NPT ja G.
PS: kõik TN -seeria kahe telje silindriga magnetid.
TN -seeria kahe telje silindri sümbol:
|
Tellimiskood |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Mudel |
|
Triibu suurus |
|
löök |
|
Magnet |
|
Niit |
|
TN: topeltvarda silinder (topeltnäitlemine), täis seeria magnetiga |
|
|
|
|
|
S: magnetiga |
|
Tühi: PT niit |
|
|
|
|
|
|
|
|
|
T: NPT niit |
|
|
|
|
|
|
|
|
|
G: G niit |
TN -seeria kahe telje silindri standard spetsifikatsioon:
|
Ava suurus (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Näitlemisrežiim |
Topeltnäitlemine |
|||||
|
Töötav vahend |
Puhastatud õhk |
|||||
|
Töösurve |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Tõendussurve |
1,5 MPa (215PSI) |
|||||
|
Töötemperatuurivahemik |
'-20-70 ℃ |
|||||
|
Töökiiruse vahemik |
30-500 |
|||||
|
Puhverrežiim |
krahhipadja |
|||||
|
Mittejuhtimine täpsus |
± 0,4 |
± 0,3 |
||||
|
Sadamasuurus |
M5 x 0,8 |
Pt1/8 |
|
|||
Mitte pöörlev täpsus viitab nurgale, mida silindri fikseeritud plaat võib pöörleda, kui silindr on täielikult sissetõmmatud olekus.
Saadaolevad ülevõtmise lõime tüübid on NPT ja G.
PS: ALLTN -seeria kahe telje silinder magnetiga.
|
Puur (MM) |
Kolvi varda läbimõõt (MM) |
Näitlejatüüp |
Efektiivne pindala (mm²) |
Õhurõhk (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Topeltnäitlemine |
Surukülg |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Surukülg |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Topeltnäitlemine |
Surukülg |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Surukülg |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Topeltnäitlemine |
Surukülg |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Surukülg |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Topeltnäitlemine |
Surukülg |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Surukülg |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Topeltnäitlemine |
Surukülg |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Surukülg |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Topeltnäitlemine |
Surukülg |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Surukülg |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
