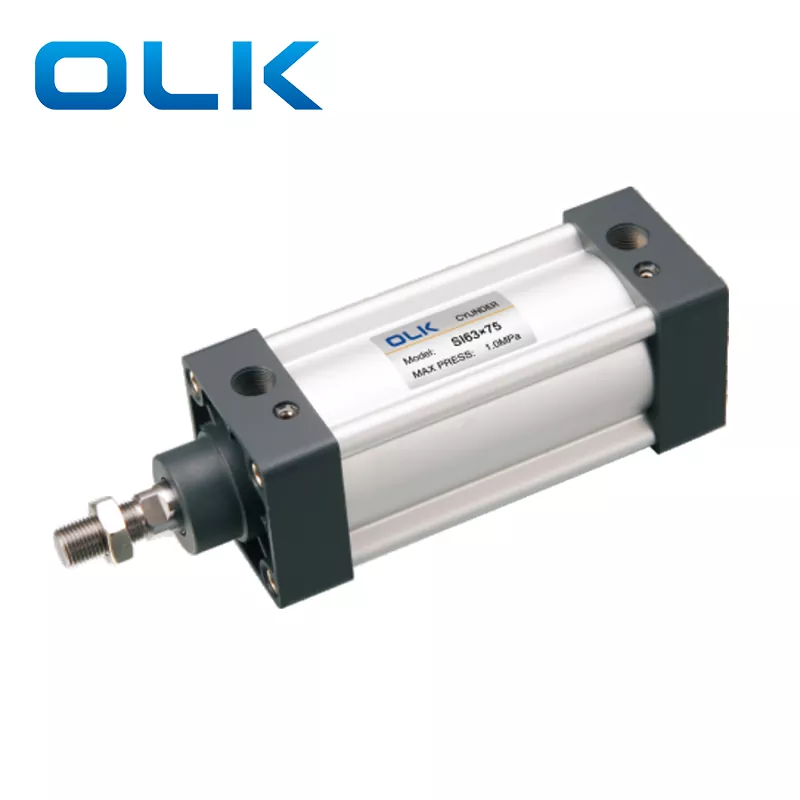

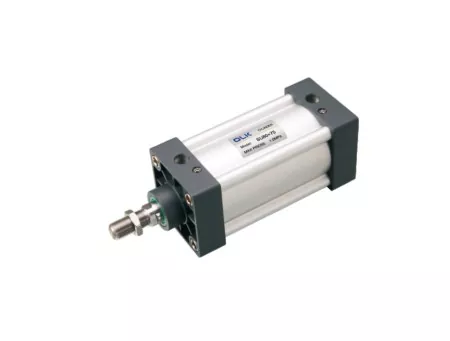

SI-seeria ISO15552 standardsed pneumaatilised silindrid on saadaval kolme tüüpi: standardne kahetoimeline, SID kahevardaline kahetoimeline ja SIJ kahevardaline kahetoimeline reguleeritava käiguga. Need vastavad ISO 15552 standardile, mis tähendab, et nende paigaldusmõõtmed on suuremad kuiFiksuoti priedaisama suurusega. Fikseeritud tarvikud ei ole omavahel asendatavad ja ühilduvad ainult ISO 15552 (endine ISO 6431) spetsifikatsioonidega.
1.IS015552 (originaal IS06431) standardne pneumaatiline silinder;
2. Kolvitihend koosneb 2 Y-kujulisest ühesuunalisest tihendistruktuurist, millel on kompensatsioonifunktsioon, pikk kasutusiga ja madal käivitusrõhk,
3. 米-kujulisel alumiiniumtorul ilma kinnitusvardata on hea korrosioonikindlus;
4. Silindri puhvri reguleerimine on sujuv ja ühtlane:
5. Mitme spetsifikatsiooniga silindrid ja lisaseadmed on valikulised.

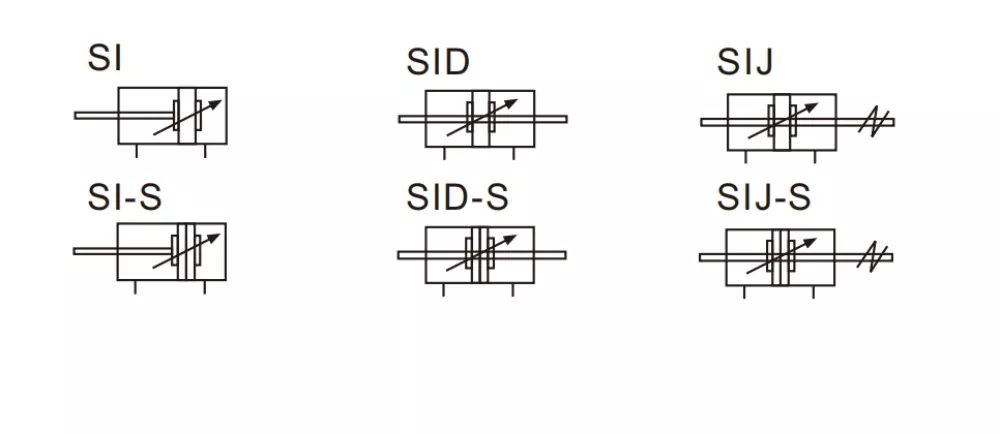

SI-seeria ISO15552 standardne pneumaatilise silindri sümbol:
|
Tellimiskood |
|
|||||||||
|
JA |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
ÜTLE |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Mudel |
Reguliuojamas buferis |
Varda materjal |
|
insult |
|
Reguleeritav käik |
Magnet |
Paigaldustüüp |
Tihendusmaterjal |
Lõime tüüp |
|
SI: kahetoimeline tüüp |
|
Toorik: keskmise süsinikusisaldusega teras |
|
|
|
10:10 mm |
Tühi: ilma magnetita |
|
Tühi:TPU |
Tühi: PT (55°) |
|
SID: topeltvarda tüüp |
|
V: SUS420J2 |
|
|
|
20:20 mm |
S: magnetiga |
H: Viton |
G:G (55°) |
|
|
SIJ: reguleeritav löögitüüp |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
SU seeria silinder |
|
|
Ava suurus (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Näitlemisrežiim |
Kahekordne näitlemine |
|||||||||
|
Töökeskkond |
Puhastatud õhk |
|||||||||
|
Fikseeritud vorm |
JA |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
ÜTLE |
||||||||||
|
Töörõhk |
0,1–1,0 MPa (14–145 Psi) |
|||||||||
|
Tõestus surve |
1,5 MPa (215 Psi) |
|||||||||
|
Töötemperatuuri vahemik |
-20-80 ℃ |
|||||||||
|
Kasutage kiirusvahemikku |
30-800 |
30-500 |
||||||||
|
Puhverdusrežiim |
Reguleeritav puhver |
|||||||||
|
Puhverduskaugus (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Pordi suurus |
PT1/8 |
PT1/4 |
A: SUS420J2 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumaatilised silindrid: peamised erinevused ja spetsifikatsioonide võrdlus
|
Mudel: |
Nad on
|
JA
|
|
Standardne |
SU seeria silinder : JIS / AirTac |
SI-seeria silinder: ISO1552（ISO6431) |
|
Rakendatavad riigid/piirkonnad |
Enamasti kasutatakse Aasia seadmetes (eriti Taiwani ja Jaapani süsteemiseadmetes) |
Enamasti kasutatakse Euroopa ja Ameerika seadmetes, automaatika tootmisliinides |
|
paigaldusmõõde |
Kompaktne |
Suurem |
|
Puuri suurus |
32-400 |
32-200 |
|

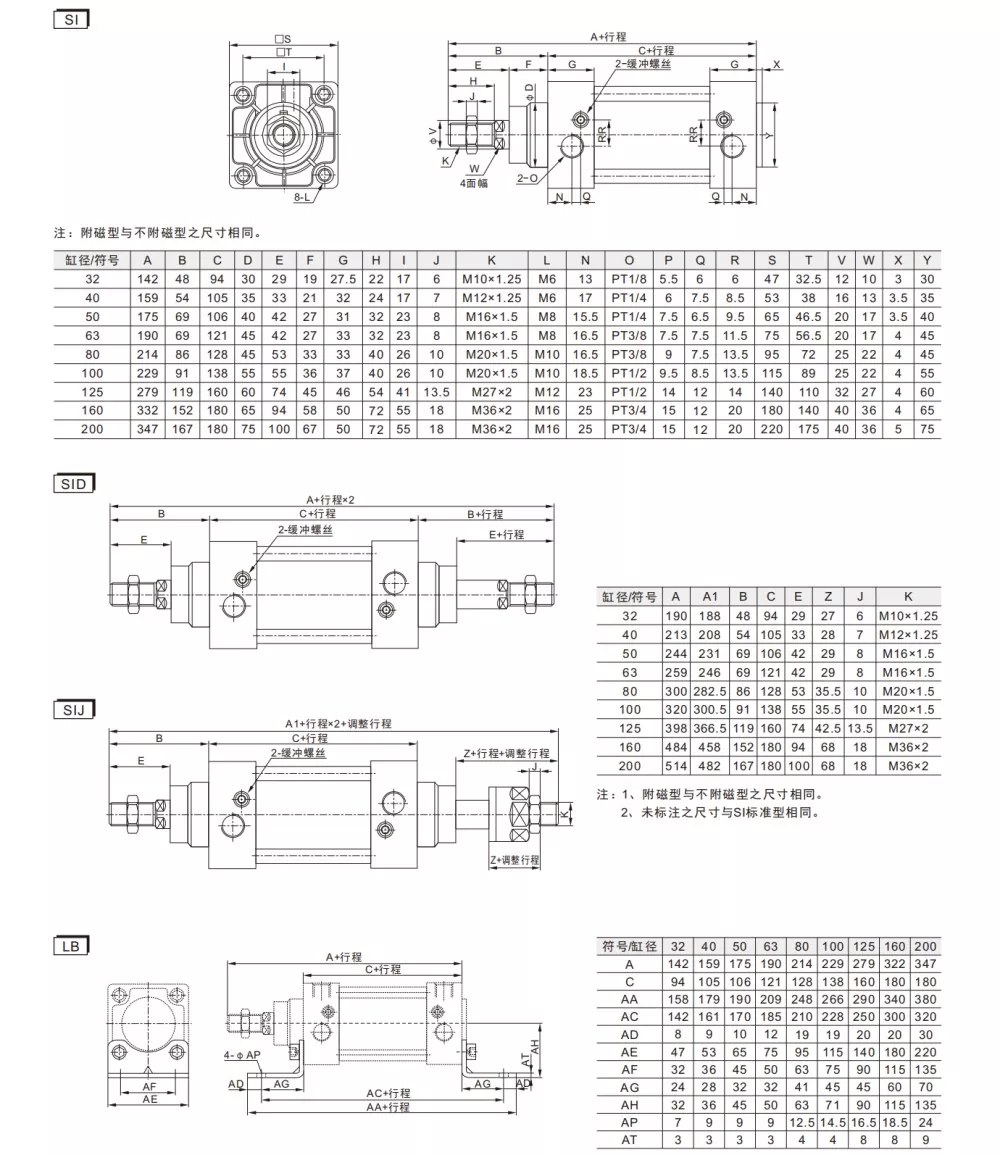

Fikseeritud tarvikud |
Tarvikud ühilduvadSC seeria pneumaatiline |
insultDNC, SI, SAI, SE) Suurendage toodete sisemisi linke |
|
Sisemised struktuurierinevused (väljastpoolt pole näha) |

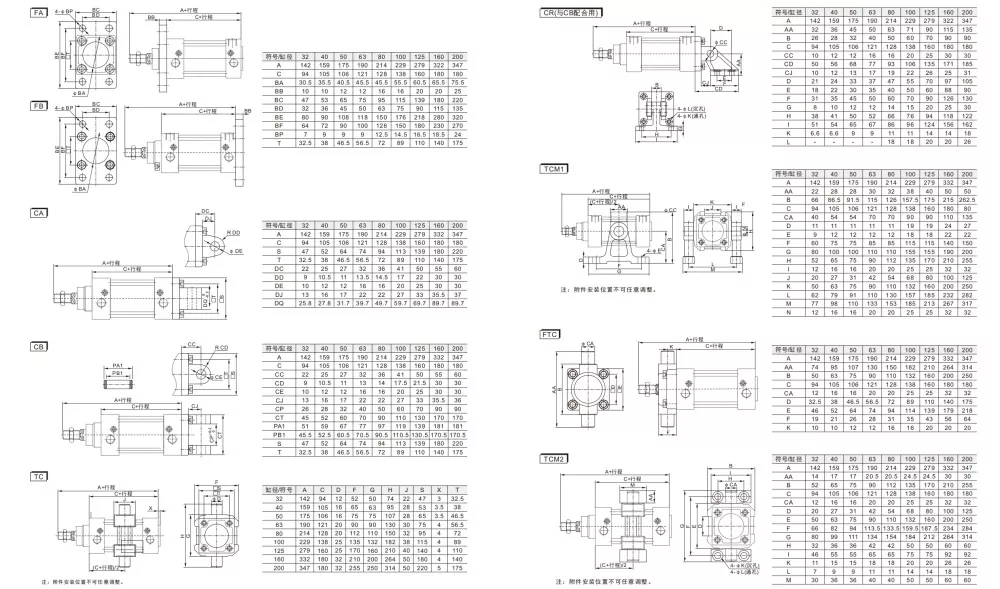

Otsakatte mõõtmed (kinnitusavade asukohad, silindripea suurus, silindri saba suurus) Kolvivarda keerme pikkus Silindriprofiili sisemine soone struktuur Erinevused Euroopa ja Jaapani standardsete kinnitusavade vahel SU pneumaatilist silindrit ja SI õhusilindrit ei saa omavahel vahetada ning tarvikuid (CA /CB jalaklambrid,FA-äärikud,TC-M, liigendipead) ei ühildu |
|
Millist marki saab SI silindreid asendada?
SI-silindrid võivad asendada AIRTACi SI-seeria silindreid. Pange tähele, et AIRTAC on SI-seeria tootmise lõpetanud. Nende uus asendusmudel kannab nime SAI seeria pneumaatiline silinder, millel on sama funktsioon ja samad paigaldusmõõtmed.
Millised on erinevused uue SAI seeria ja vana SI seeria standardse õhusilindri vahel?
Uutel SAI silindritel on anduri paigaldamiseks välised sooned, mis muudavad anduri paigaldamise kiireks ja mugavaks.
Mis tüüpi silinder on SI?
SI on tavaline õhusilinder.
