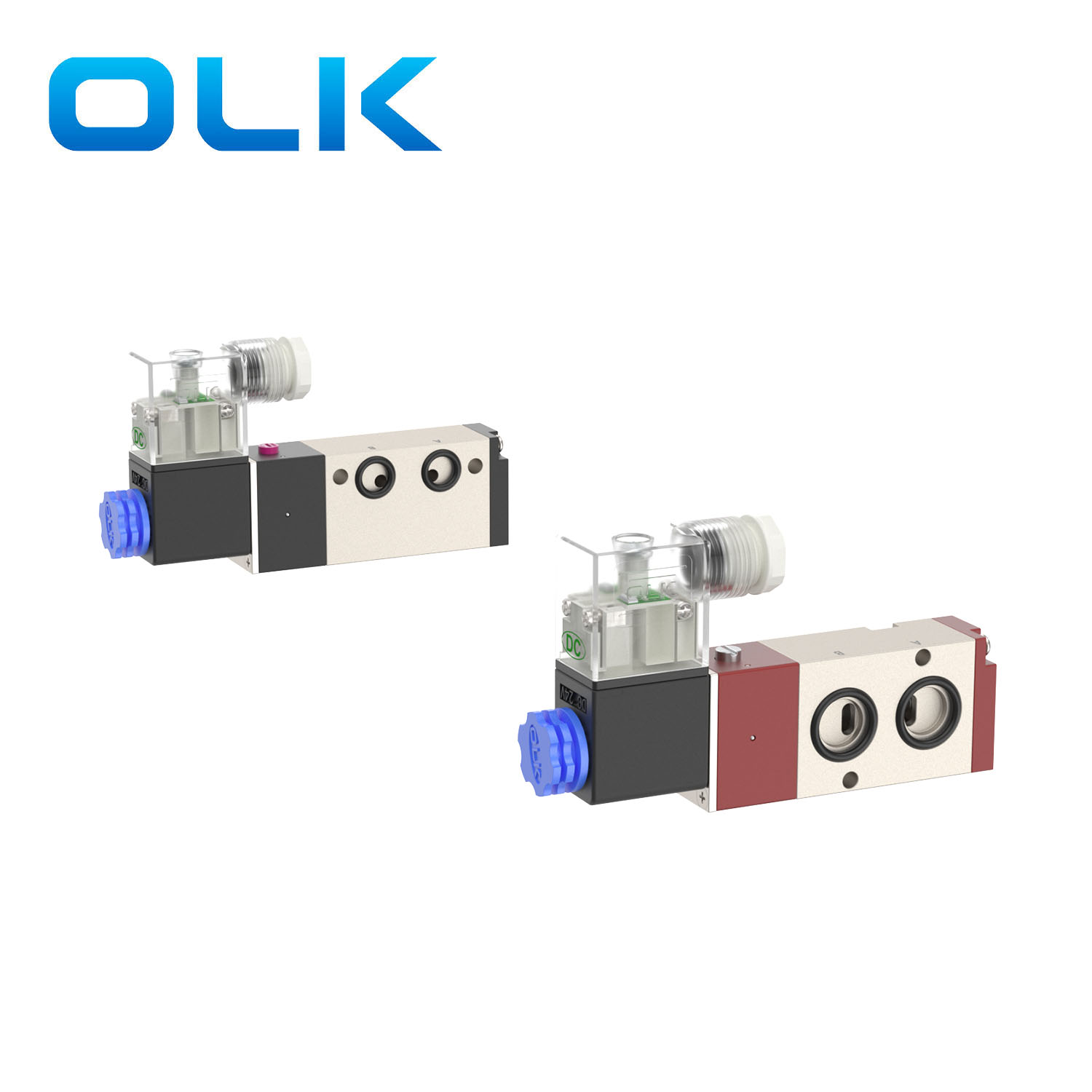

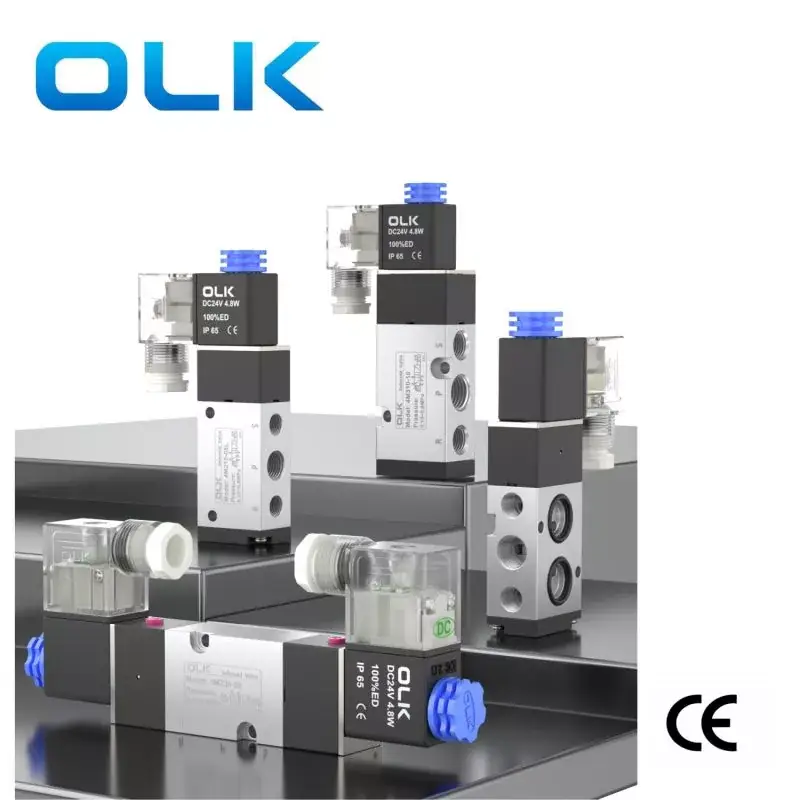

Ouleikai (OLK) 4M seeria otsemüügiga kahepositsioonilised viiesuunalised solenoidventiilid kasutavad pilootjuhtimist, millel on kiire reageerimiskiirus ja usaldusväärne töö, mis sobib kahepoolse toimega silindrite juhtimiseks. Mähisel on ED logo, mis võimaldab pidevat pinget pikema aja jooksul. Kahepealisel kahepositsioonilisel solenoidklapil on mälufunktsioon. Paksendatud klapi korpus läbib kõva oksüdatsiooni, et suurendada pinna kõvadust. Enne kasutamist kontrollige ventiili ja torujuhet veendumaks, et need on terved ja lekkevabad, et vältida klapi normaalse töö mõjutamist.
4M-seeria solenoid-suunaventiil on 4V solenoidventiili variant, millel on sama tööpõhimõte kui 4V-l. Erinevatest paigaldusnõuetest lähtuvalt on 4M-seeria ventiil muutnud mõningaid liidese ja paigaldusava mõõtmeid. Ouleikai (OLK) ettevõte pakub erinevaid spetsifikatsioone ja mudeleid, mis vastavad klientide erinevatele vajadustele, pakkudes kohandatavaid teenuseid.
SYMBOL:
| Tellimiskood |
|||||
| 4 miljonit: | 3 | 10 | 10 | A |
|
| 4M: 2-positsiooniline 5-käiguline solenoidklapp (NAMRU) |
KOOD | Klapi tüüp |
PORDI SUURUS |
Pinge |
Juhtmete ühendamise meetod |
|
|
1:100 SERIA |

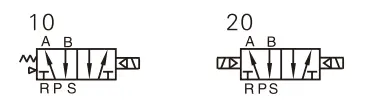

10: ühe solenoidklapi juhtimine 5/2 viisil |
M5:M5 | A: AC220V | Tühi: SINU |
|
|
2:200 SERIA |
20: topeltsolenoidklapi juhtimine 5/2 viisil |
06:G1/8 | B: DC24V | L: Liin |
|
|
3:300 SERIA |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Toote omadused:
1. Sisemiselt piloot juhitav struktuur.
2. Kolb-tüüpi struktuur, millel on suurepärane tihendus ja reageerimisvõime.
3. Kahepealine kahe asendiga solenoidklapp mälufunktsiooniga.
4. Kahepealine kahe asendiga solenoidklapp mälufunktsiooniga.
5. Spetsiaalsete tehnikatega töödeldud sisemised augud, mille tulemuseks on minimaalne hõõrdetakistus, madal käivitusõhurõhk ja pikem kasutusiga.
6. Määrdevaba töö.
7. Külgplaadi kinnitus, mis võimaldab otseühendust käivituskomponentidega.
8. Varustatud käsitsi seadmega mugavaks paigaldamiseks ja silumiseks.
9. Various standard voltage levels available for selection.
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
Piloodi tüüp |
|
positsioonide arv |
2 asend 5 viis |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0,15–0,8 (21–114) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Korpuse materjal |
alumiiniumisulamist |
|
Standardne pinge |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Kasutage pingevahemikku |
AC: ±15% DC: ±10% |
|
energiatarve |
Vahelduvvool: 6VA DC: 4,8W |
|
kaitsetase |
IP65 (DIN40050) |
|
kuumakindluse klass |
B klass |
|
Ühenduse tüüp |
DIN-pesa tüüp, pistikupesa tüüp |
|
Ergutamise aeg |
0,05 sekundit või vähem |
|

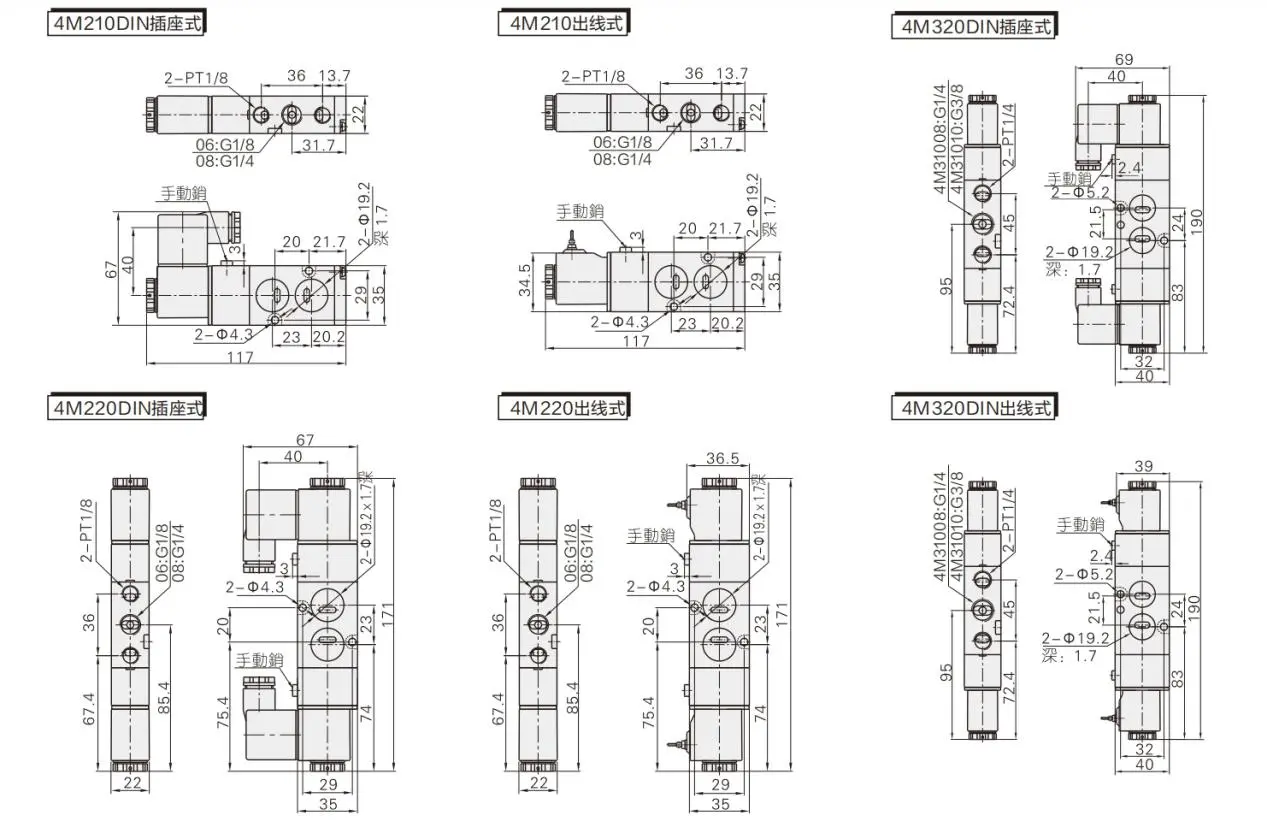

mudel |
Pordi läbimõõt |
MAX töösagedus |
Voolu ristlõike pindala mm² (CV väärtus) |
|
4M210-06 |
Sissevõtt=G1/8 |
5 korda sekundis |
14,0 (0,78) |
|
4M220-06 |
Sissevõtt=G1/8 |
5 korda sekundis |
14,0 (0,78) |
|
4M210-08 |
Sisselasketoru = G1/4 Väljalasketoru = G1/8 |
5 korda sekundis |
16,0 (0,89) |
|
4M220-08 |
Sisselasketoru = G1/4 Väljalasketoru = G1/8 |
5 korda sekundis |
16,0 (0,89) |
|
4M310-08 |
Sisselasketoru = G3/8 Väljalasketoru = G1/4 |
4/sek |
25,0 (1,40) |
|
4M320-08 |
Sisselasketoru = G3/8 Väljalasketoru = G1/4 |
4/sek |
25,0 (1,40) |
|
4M310-10 |
Sissevõtt = G1/4 |
4/sek |
30 (1,68) |
|
4M320-10 |
Sissevõtt = G1/4 |
4/sek |
30 (1,68) |
