OLK 3V200 seeria, 3-positsiooniline 2-suunaline õhu solenoidventiil, mida kasutatakse kõrgekvaliteedilise alumiiniumisulamiga. Toimimisrežiim on sisemine piloottüüp. Sobib ühetoimeliste pneumaatiliste silindrite juhtimiseks. Muutes selle sobivaks kasutamiseks erinevates karmides töökohtades.
|
3V |
2 |
10 |
8 |
EI |
|
Mudel |
Kood |
ventiili tüüp |
pordi suurus |
Toimingu tüüp |
|
3V: 3/2-tee solenoidklapp |
2:200 seeria |
10: üks solenoid 5/2-suunaline |
06:G1/8 |
NC: tavaliselt suletud |
|
20: kahekordne solenoidklapp 5/2-suunaline |
08:G1/4 |
EI: Tavaliselt avatud |
|
Mudel |

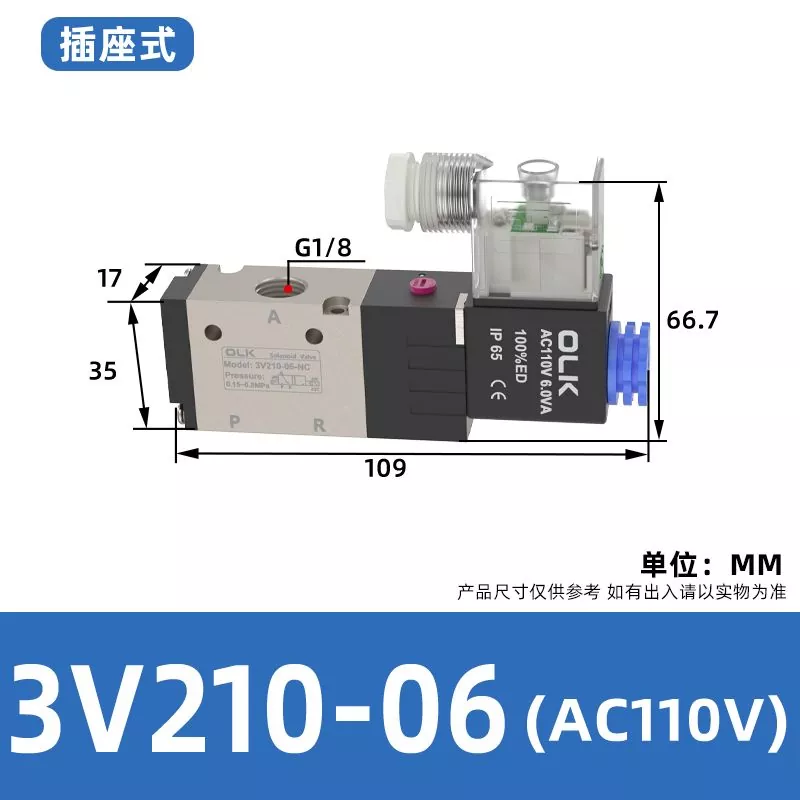

3V210-06 |

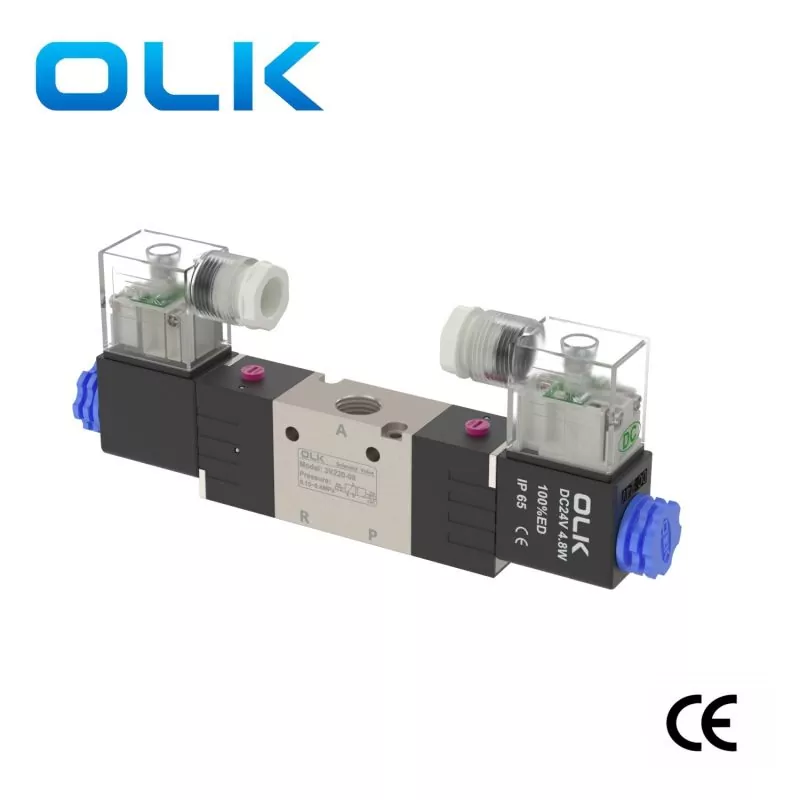

3V220-06 |
3V210-08 |
3V220-08 |
|
Töökeskkond |
Õhk (filtreerige läbi üle 40 μm filtriekraani) |
|||
|
Tegevusrežiim |
Sisepiloodi tüüp |
|||
|
pordi suurus |
M5Inlet=Väljund=G1/8 |
Sisend=Väljund=G1/4 |
||
|
Efektiivne ristlõikepindala |
14 mm² (Cv = 0,78) |
16,0 mm² (Cv = 0,89) |
||
|
Positsioonid |
3/2 Port |
|||
|
Rõhuvahemik |
0,15–0,8 MPa (21–114 psi) |
|||
|
Tõestus surve |
1,5 MPa (215 psi) |
|||
|
Wokingi rõhk |
'-20-70 ℃ |
|||
|
Korpuse materjal |
Alumiiniumisulam |
|||
|
Määrimine |
Pole vaja |
|||
|
3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
