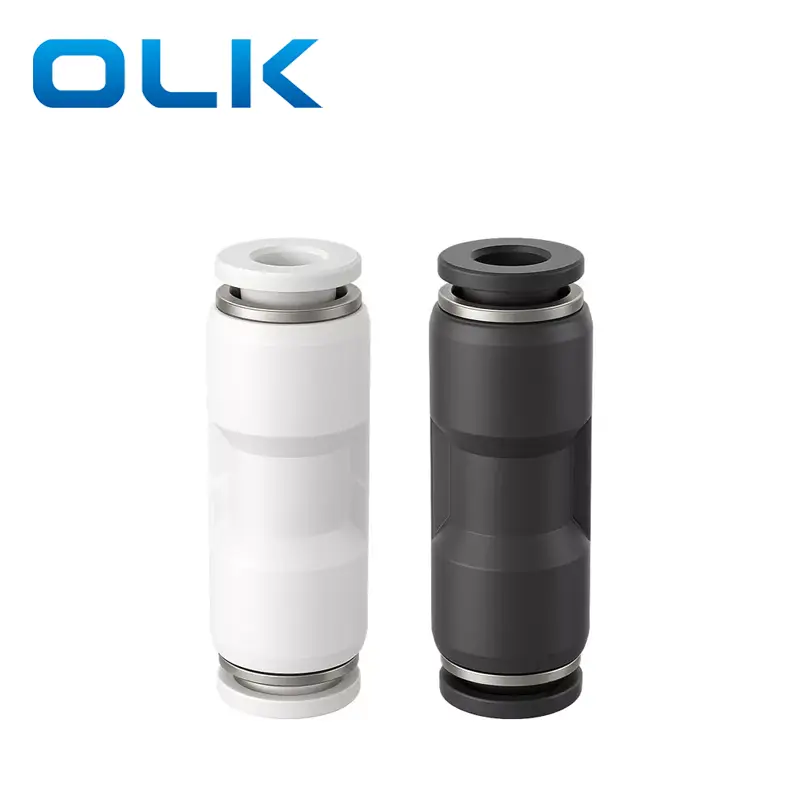

Õhutorude ühendamiseks erineva läbimõõduga, näiteks 6 mm kuni 4 mm. See sobib tihedate ruumide jaoks või kui on vaja suuruse üleminekut.
Pistik on saadaval kolmes värvitoonis: sinine, valge ja must.
|
Tellimiskood |
|||
|
Lk |
8 |
- |
01 |
|
Mudel |
Toru suurus (mõõdik) |
|
Toru suurus (mõõdik) |
|
PG -seeria sobitamine |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Vedelik |
Õhk/vesi (tingimuslik)/vaakum |
|
Töörõhk |
0-1.0MPA |
|
Vaakumisurve |
-100 kPa (10 Torr) |
|
Töötemperatuur |
-10-60 ℃ |
|
Materiaalne |
Nailon (PA), polüuretaan (PU) |
|

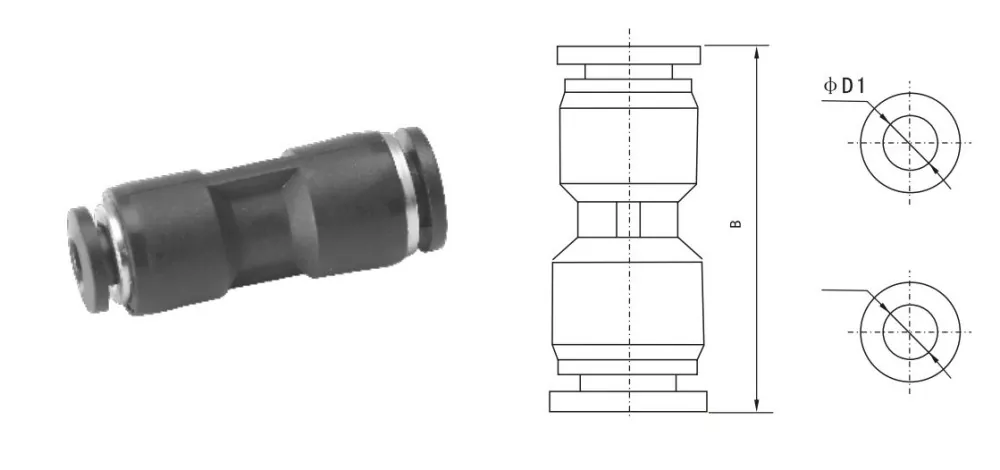

Tolli toru paigaldamine |
MetricTube paigaldamine |
FD1 |
FD2 |
B |
|
PG1/4-5-32 |
Lk6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
Lk8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
Lk16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
Lk8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
Lk8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
Lk12-8 |
12 |
8 |
67 |
|
Tavaline keiserlik niit suuruse muundamise viide |
||
|
Keiserlik suurus |
Umbes. Mõõdik (mm) |
Konversiooni valem |
|
1/8 |
3,2mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7mm |
1 ÷ 2 × 25,4 = 12,7 |
Erinevus PU -liitmike ja PG liitmike vahel?
PU ühendab mõlemalt poolt sama õhuvooliku, PG ühendab õhuvoolikut erineva läbimõõtuga mõlemal küljel
