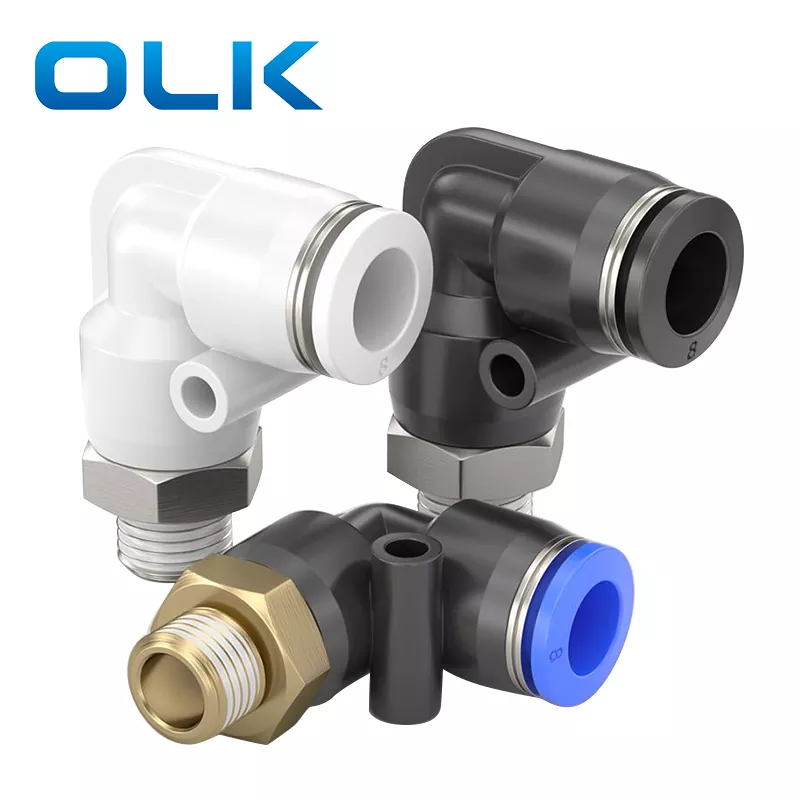

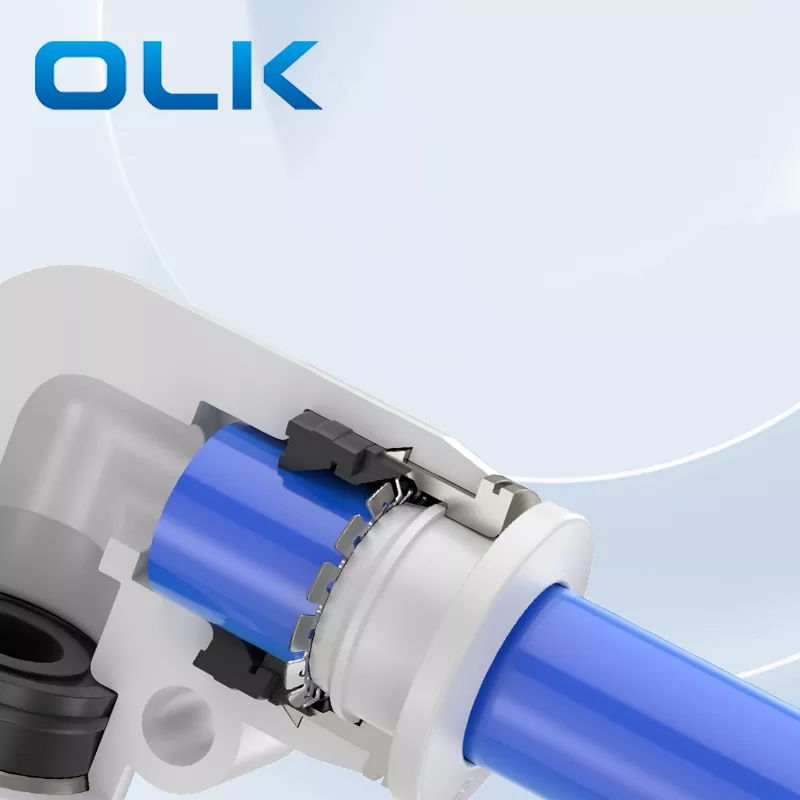

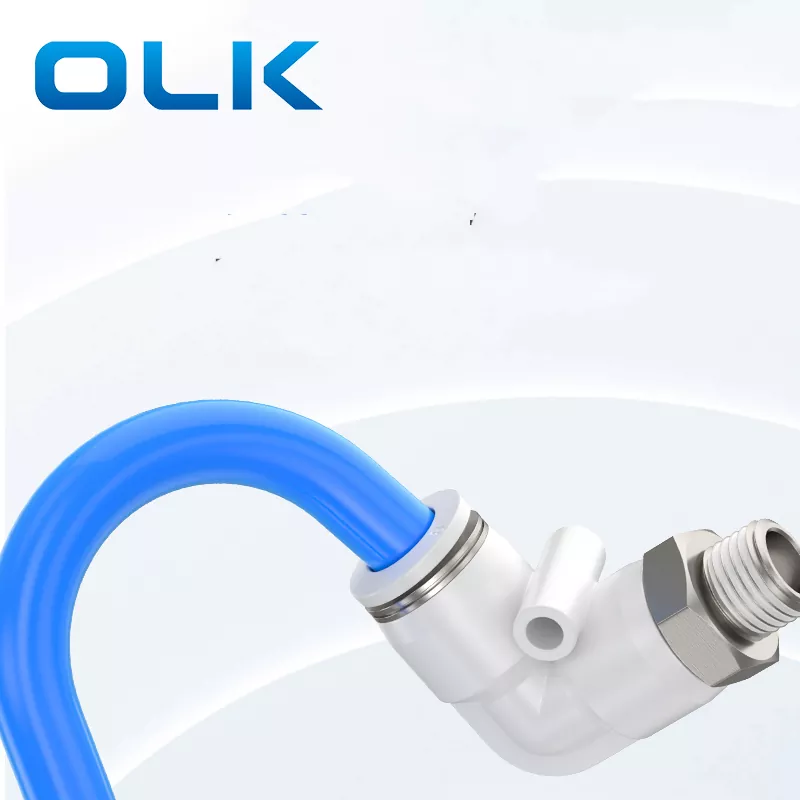

PL isane küünarnuki toruliitmik

Tellimiskood

PL

8

--

01

Mudel

Toru suurus (meetriline)

Keerme tüüp (55° sirge torukeere)

4:4 mm

01:G1/8

6:6 mm

02:G1/4

8:8 mm

03:G3/8

10:10 mm

04:G1/2

12:12 mm

14:14 mm

16:16 mm

Vedelik

Õhk/vesi (tingimuslik)/vaakum

Töörõhk

0-1,0 MPa

Vaakumrõhk

-100 kpa (10 Torr)

Töötemperatuur

-10-60 ℃

Materjal

NAILON (PA), polüuretaan (PU)

Tollise toruliitmik

Meetriline toruliitmik

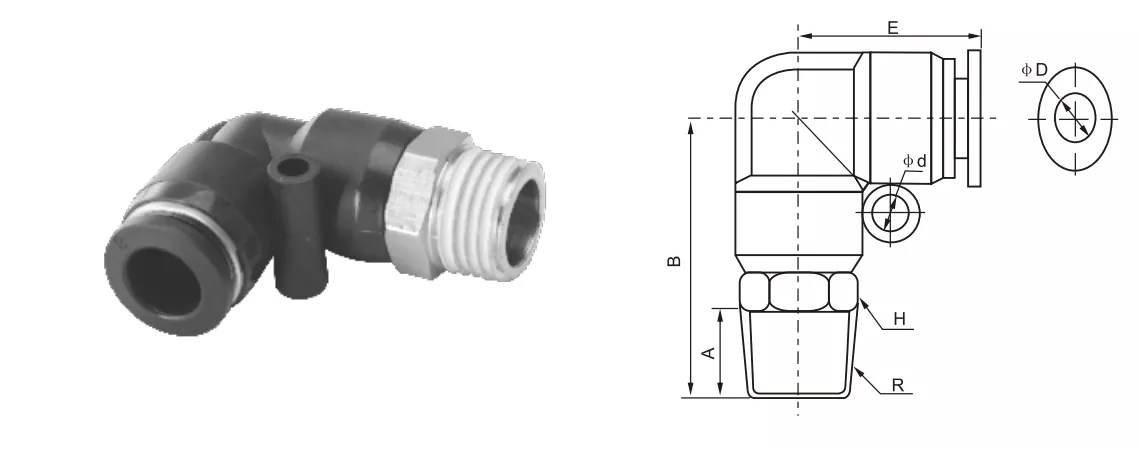

φD

R

A

B

H

E

φd

PL5/32-M5

PL4-M5

4

M5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

R1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

R1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

M5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

R1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

R1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

R1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

R1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

R1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

R1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

R1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

R1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

R1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

R1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

R1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

R1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

R1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

R1/2

15

50.5

27

34

4

Nimi/tüüp

Liidese struktuuri kirjeldus

PC küünarnukk

Toruühendus on painutatud 90° nurga all ja teine ​​ots on sisekeermega

PL Küünarnukk

Üks ots on sisestatud ja teises otsas on 90° väliskeere

PV küünarnukk

Mõlemad otsad on toru sisestustüüpi, 90° nurga all
