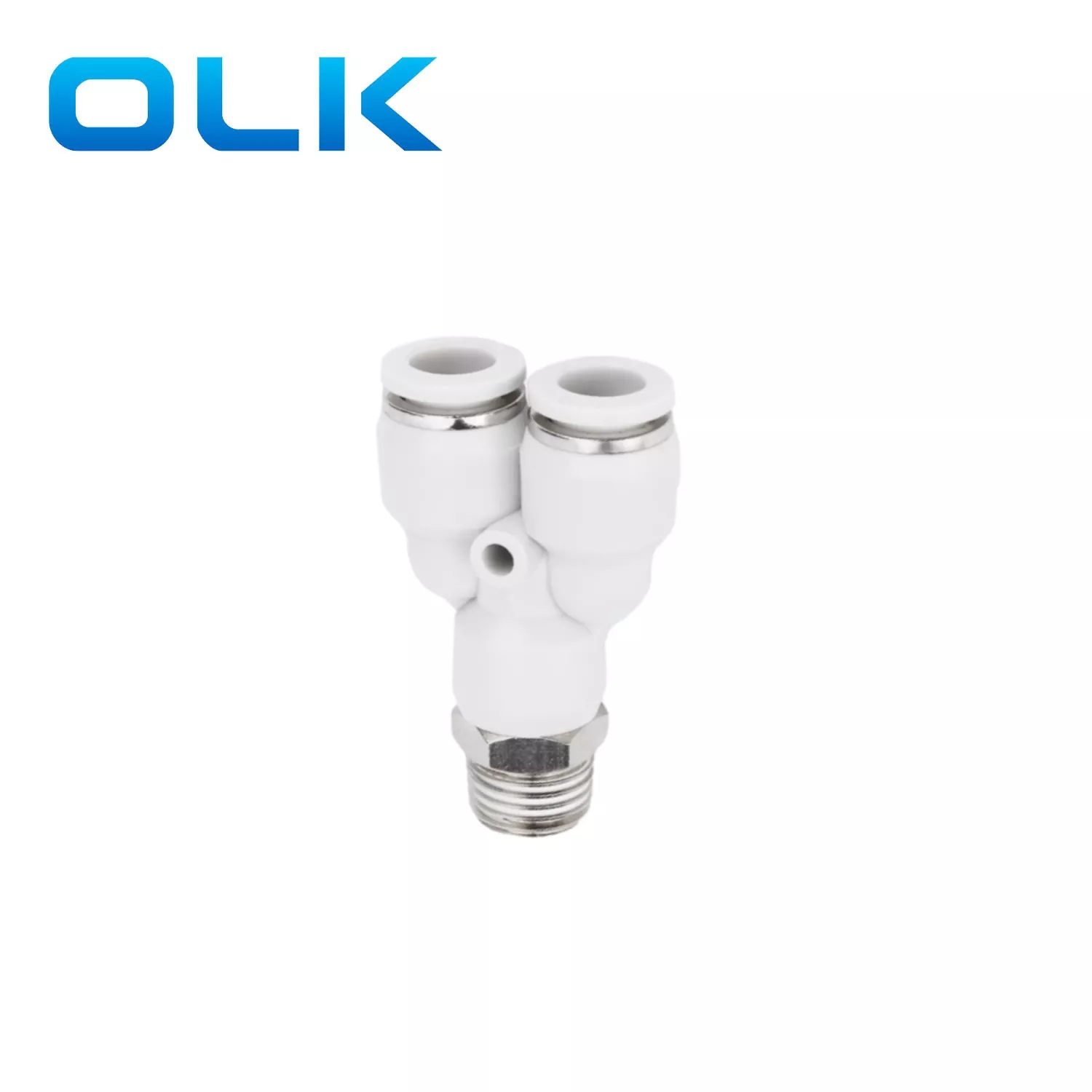

Px y-tüüpi tõuketoru paigaldamine on surumise-ühenduse kujundamine.Sesey Instaling.Seves välimus on Y-kujuline, sujuvam voolusuund, mis sobib paremini õhuvoolu jaoks. Ja peamine õhutee on otseselt ühendatud. Tavaliselt kasutatakse gaasi eraldamiseks või lisatorustikes pneumaatilistes süsteemides.
PX, mis on valmistatud vasest ja pole kerge korrosioon.
|
Tellimiskood |
|||
|
Px |
8 |
- |
01 |
|
Mudel |
Toru suurus (mõõdik) |
|
Niititüüp (55 ° sirge toruga keermega) |
|
PX -seeria sobitamine |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|

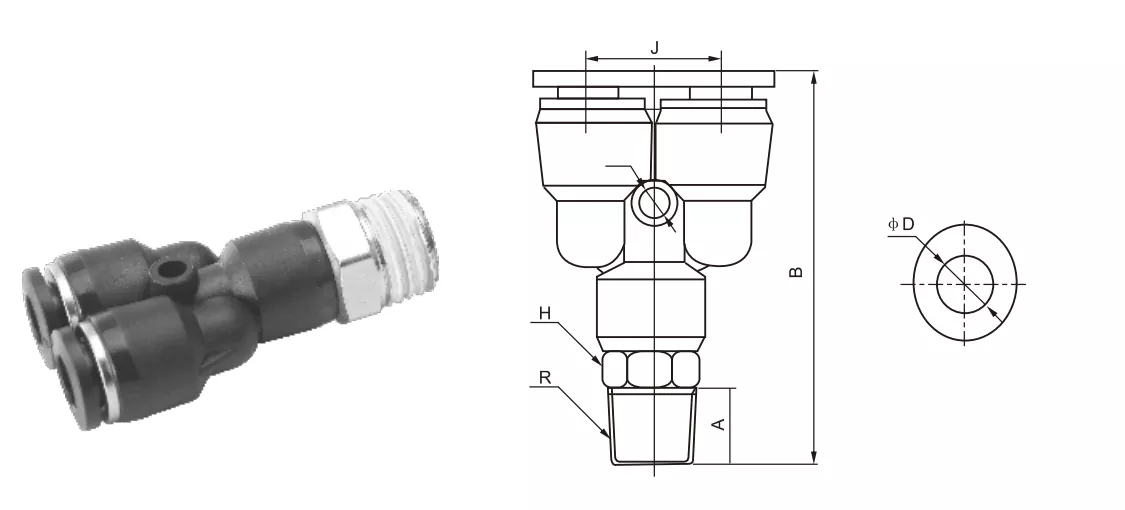

Px y tüüpi tõuketoru paigaldamine
|
Vedelik |
Õhk/vesi (tingimuslik)/vaakum |
|
Töörõhk |
0-1.0MPA |
|
Vaakumisurve |
-100 kPa (10 Torr) |
|
Töötemperatuur |
-10-60 ℃ |
|
Materiaalne |
Nailon (PA), polüuretaan (PU) |
|
Tolli toru paigaldamine |
Meetrilise toru sobitamine |
φD |
R |
A |
B |
E |
J |
φD |
|
Px5/32-m5 |
Px4-m5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
Px1/4-m5 |
Px6-m5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

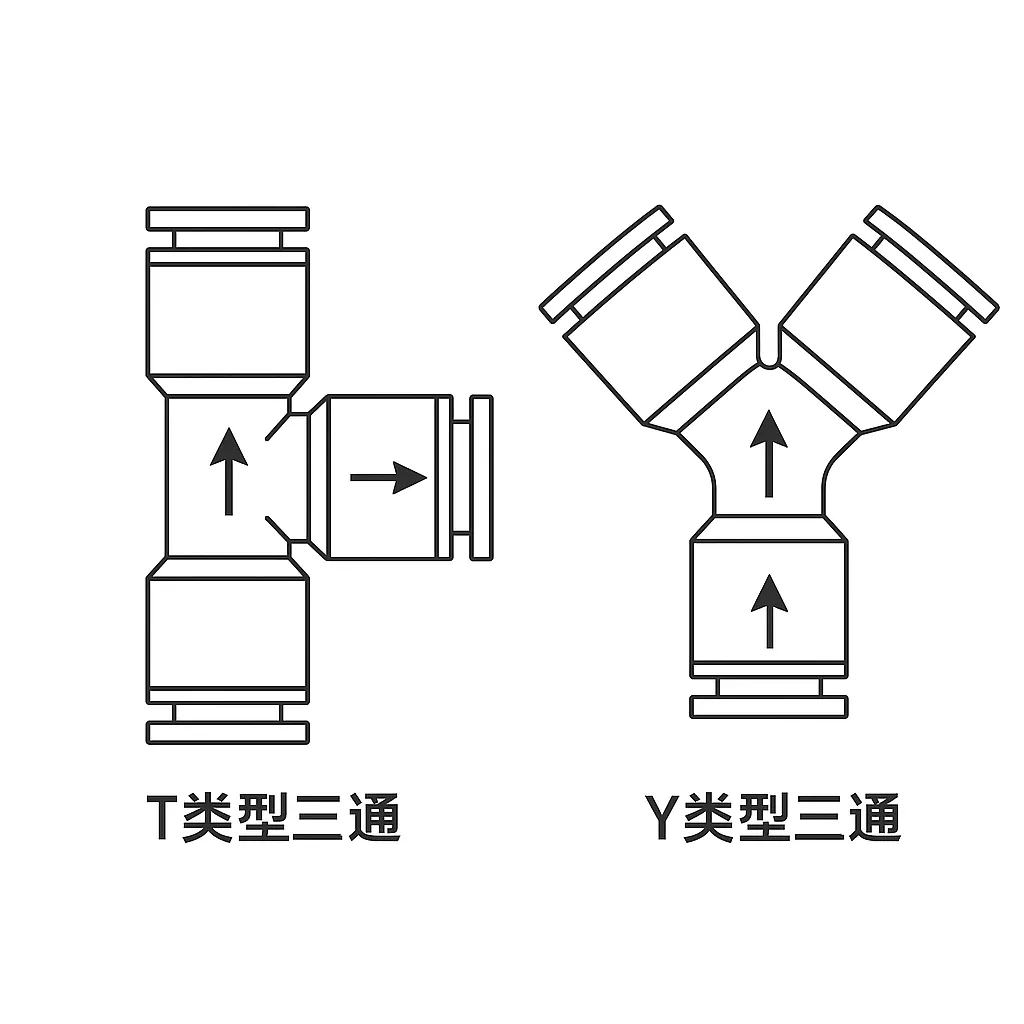

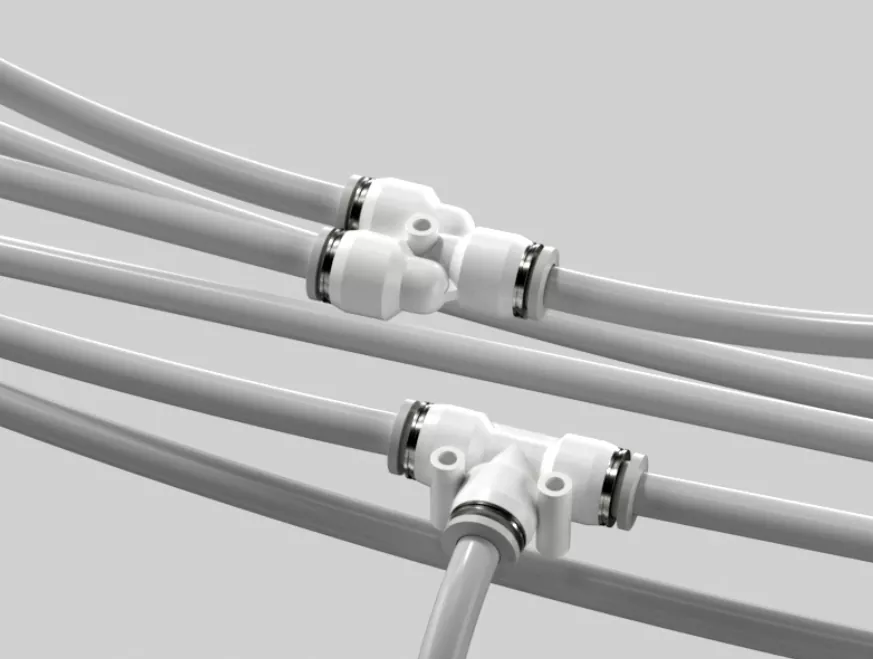

Sarnasused ja erinevused T ja Y-kujulise sisselülitamise torude vahel: |
|
|
Tee liitmine (PB, PD) |
Pneumaatiline liitmine nagu "T" struktuur ja ristub 90 ° nurga all |
|
Y liitmine (PX) |
3 -viisiga nagu "y" struktuur ja keskmise voolu suund, sobivam radavool |
|
Võrreldes t-shapedpneumaatilise sobitamisega on Y-shapedair pistiku sobitusvorm sujuvam ja sellel on vähem vastupidavust |
|
Millised on Y -tüüpi õhu sobitamise omadused võrreldes t -tüüpi pneumaatilise sobitamisega?
Võrreldes T-kujulise pneumaatilise liitmisega on Y-kujuline õhuühendusvool sujuvam ja sellel on vähem vastupidavust
Milline on PX Y-tüüpi tõuketoru sobiv töörõhk?
PX-pneumaatiline sobiv töörõhk on 0-1,0MPa.
