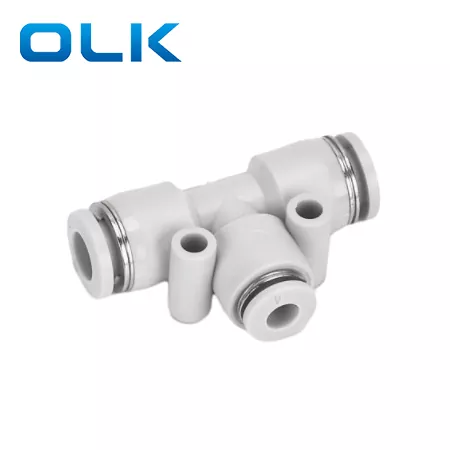

PEG -seeria on redutseerija teeühing, mille D1 on suurem kui D2, mis on mõeldud erineva läbimõõduga pea- ja harutorude ühendamiseks. ThePegi reduktori Tee Union Fiting on väikese kinnitusava abil seadmetele või paneelidele hõlpsaks ja turvaliseks paigaldamiseks, säästes paigaldusruumi.
D1 ＞ D2, mis sobib erinevate toru suurusega ühenduste jaoks
Sisseehitatud väike kinnitusava kiireks kinnitamiseks
Lihtne sisse- ja väljatõmmamise kujundus kiireks paigaldamiseks
Laialdaselt kasutatud pneumaatilistes süsteemides ja automatiseerimisseadmetes
|
Tikk |
8 |
- |
6 |
|
Mudel |
Toru suurus (mõõdik) |
|
Toru suurus (mõõdik) |
|
PEG -seeria sobitamine |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Vedelik |
Õhk/vesi (tingimuslik)/vaakum |
|
Töörõhk |
0-1.0MPA |
|
Vaakumisurve |
-100 kPa (10 Torr) |
|
Töötemperatuur |
-10-60 ℃ |
|
Materiaalne |
Nailon (PA), polüuretaan (PU) |

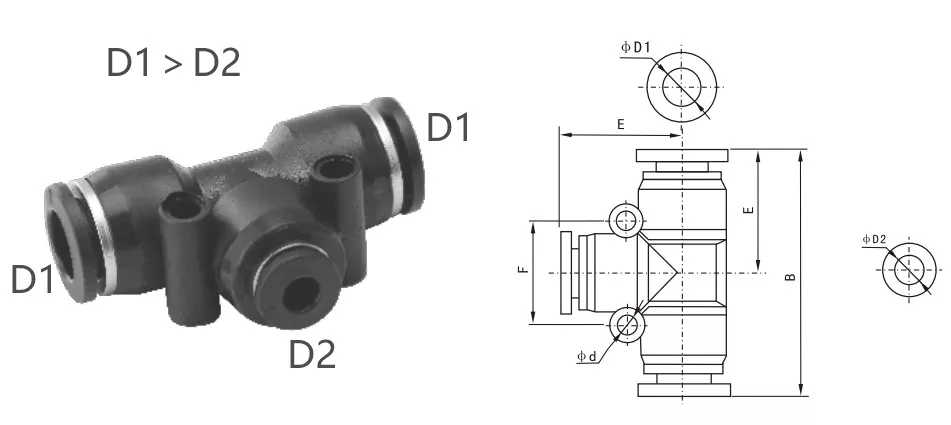

PEG -redutseerija Tee Union sobib mõõtme parameetrid
|
Tolli toru |
Meetriline toru |
ϕd1 |
ϕd2 |
B (MM) |
E (mm) |
F (mm) |
ϕd (mm) |
|
PEN1/4-5/32 |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pliiats5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
Pliiats10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pliiats5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
Pliiats10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Mis erineb PE -vormingus ja PEG -i sobivuses?
PE -liitmine (võrdne teeühing): kõigil kolmel torul on sama läbimõõt, mis sobib kolme sama suurusega pneumaatilise toru ühendamiseks.
PEG -liitmine (redutseerija teeühing): kaks külgtoru on suuremad kui kesktoru, mis on mõeldud erinevate torude suuruste ühendamiseks.
