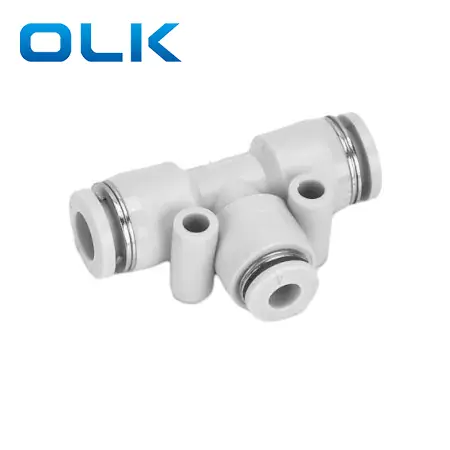

PE Union Tee Push toru sobivas

Pesa

8

Mudel

Toru suurus (mõõdik)

PE -seeria sobitamine

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

Vedelik

Õhk/vesi (tingimuslik)/vaakum

Töörõhk

0-1.0MPA

Vaakumisurve

-100 kPa (10 Torr)

Töötemperatuur

-10-60 ℃

Materiaalne

Nailon (PA), polüuretaan (PU)

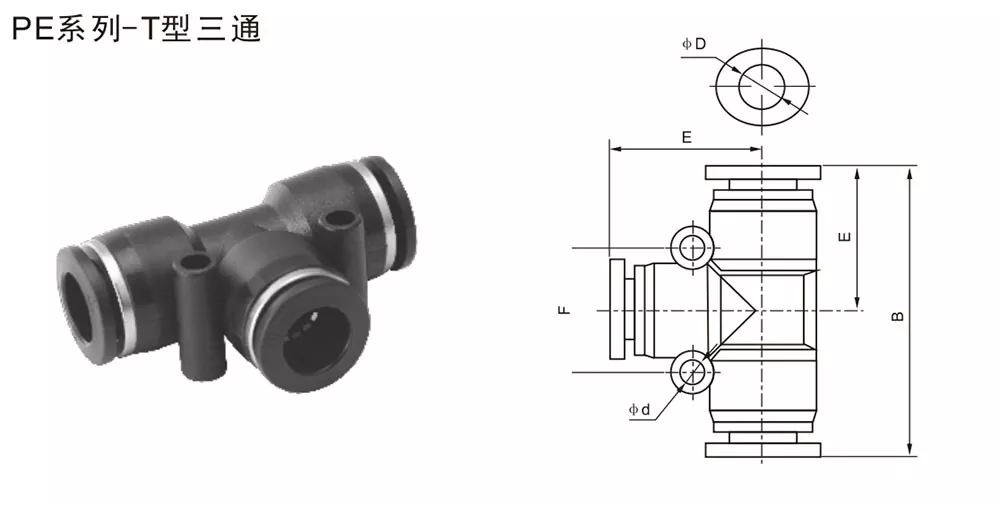

Tolli toru paigaldamine

MetricTube paigaldamine

φD

B

E

F

φD

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

Tavaline keiserlik niit suuruse muundamise viide

Keiserlik suurus

Umbes. Mõõdik (mm)

Konversiooni valem

1/8

3,2mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7mm

1 ÷ 2 × 25,4 = 12,7
