OLK 3-positsioonilisel 2-suunalisel solenoidventiilil on valida neli mudelit, sisemine piloottüüpi toimimisrežiim ja määrdevaba. PT-keerme ja NPT-keermega saab valmistada kahte tüüpi keermeid. IP65(DIN40050) kaitsetase ja B-klassi kuumakindluse tase.

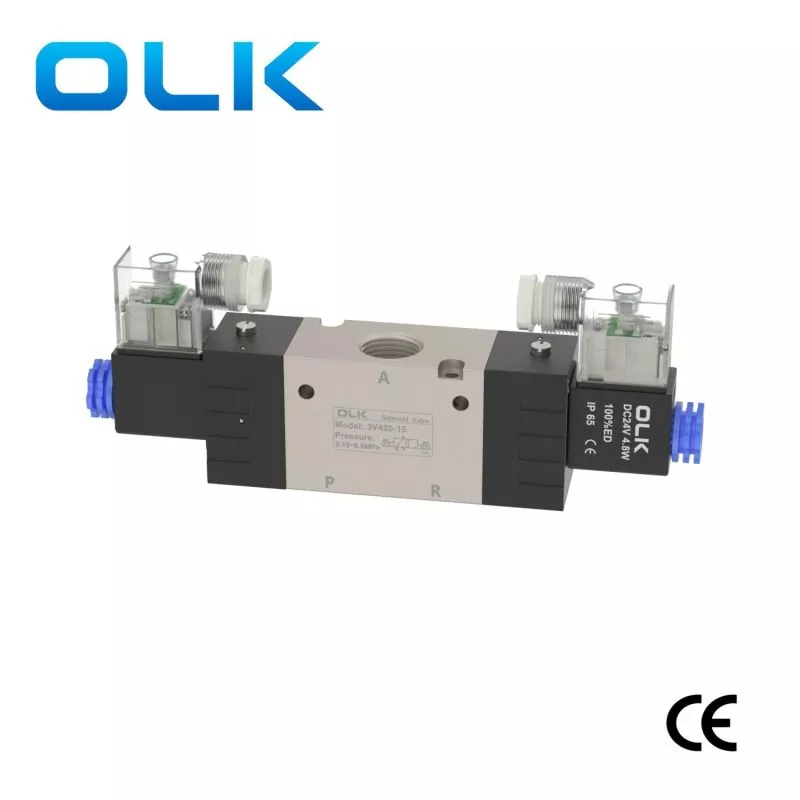

3v400 seeria 3-suunaline solenoidklapp aitab teil karmides töökeskkondades kasutada ühetoimelist silindrit.
|
3V |
4 |
10 |
15 |
|
|
Mudel |
Kood |
ventiili tüüp |
pordi suurus |
Toimingu tüüp |
|
3V: 3/2-tee solenoidklapp |
4:400 seeria |
10: ühekordne solenoidklapp 5/2-suunaline |
15:G1/2 |
NC: tavaliselt suletud |
|
20: kahekordne solenoidklapp 5/2-suunaline |
EI: Tavaliselt avatud |
|
Mudel |
3V410-15 |
3V420-15 |
|
Töökeskkond |
Õhk (filtreerige läbi üle 40 μm filtriekraani) |
|
|
Tegevusrežiim |
Sisepiloodi tüüp |
|
|
pordi suurus |
Sisend=Väljund=G1/2 |
|
|
Efektiivne ristlõikepindala |
50 mm² (Cv = 2,79) |
|
|
Positsioonid |
3/2 Port |
|
|
Rõhuvahemik |
0,15–0,8 MPa (21–114 psi) |
|
|
Tõestus surve |
1,5 MPa (215 psi) |
|
|
Wokingi rõhk |
‘5–60 ℃ (23–140° F) |
|
|
Korpuse materjal |
Alumiiniumisulam |
|
|
Määrimine |
Pole vaja |
|
|
Max.Töösagedus |
3 korda sekundis |
|
|
Isolatsiooniaste |
B tase |
|
|
Min.ergutusaeg |
0,05 sek |
|
|

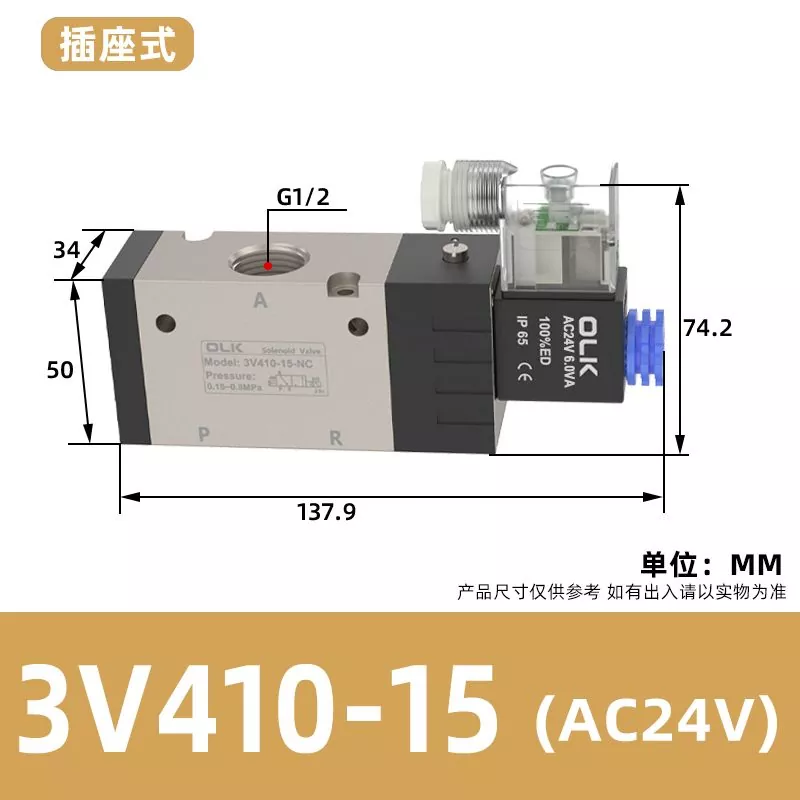

3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
