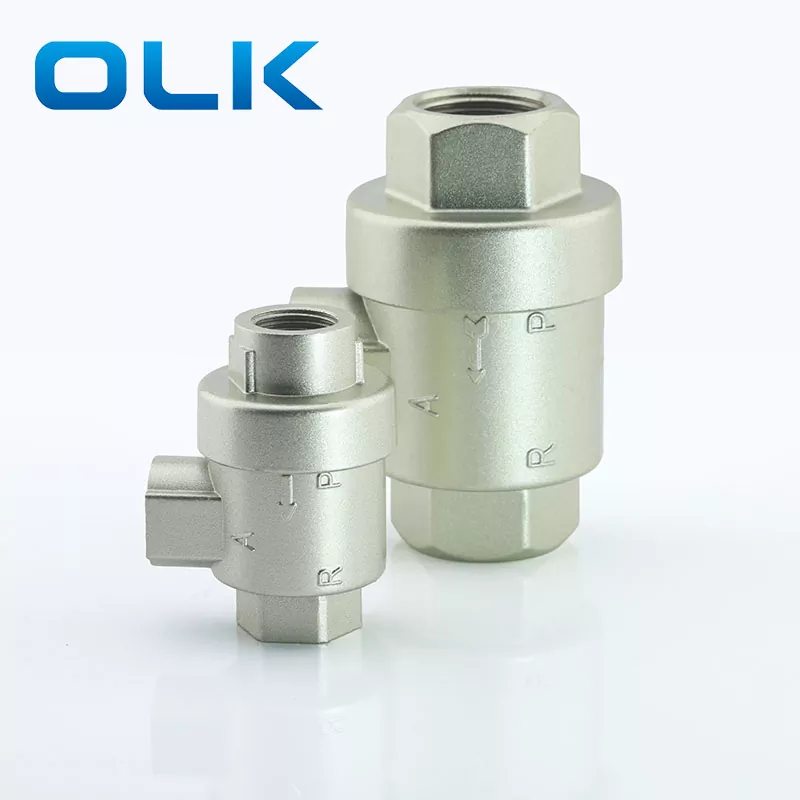

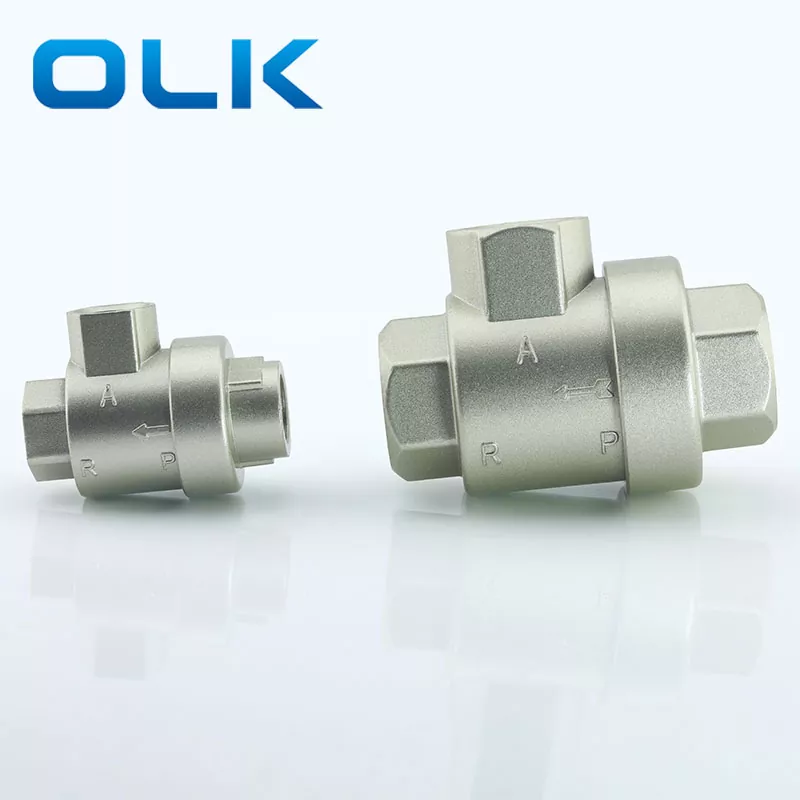

OLK XQ Kiire väljalaskeventiil on klapp, mis ammendas gaasi automaatselt väljalaskeavast, kui sisselaskerõhk langeb teatud väärtusele. Kui sisselaskeavas on õhurõhk, lükatakse klapi südamik (ühesuunaline tihend või diafragma) lahti, sulgedes väljalaskeava ja väljub väljalaskeavast. Kui sisselaskeava tühjendatakse, surub väljalaskeava rõhk klapi südamiku sisselaskeava tihendamiseks ja väljalaskeavaga gaas heitgaaside pordi abil kiiresti. XQ Quick Of väljalaskeventiil pakub viit ühenduse suuruse valikut: M5, G1/8, G1/4, G3/8 ja G1/2.
XQ Kiire väljalaskeventiili kasutatakse olukordades, kus pneumaatilised komponendid ja seadmed peavad kiiresti välja astuma. Kui paigaldatakse silindri ja suunaklapi vahele, astub silindr suunaklapi asemel otse läbi XQ kiire väljalaskeventiili, suurendades märkimisväärselt silindri liikumiskiirust. See efekt on eriti märgatav, kui silindri ja klapi vaheline torujuht on pikk. Kui suunaklapi väljalaskeport on suur ja silindri ja klapi vaheline ühendustoru on lühike, pole kiire väljalaskeventiili paigaldamine ebavajalik.
Kiire heitgaaside saavutamiseks tuleb kiire väljalaske sisselaskeava rõhk kiiresti tühjendada, nii et sisselaskeava (suunaklapi ja kiire väljalaskeventiili vahel) väljalaskmine peab olema takistusteta.
Veenduge, et silindril oleks XQ kiire väljalaskeventiili kasutamisel piisav polsterdusvõime.
| Tellimiskood: |
|
| Xq17 | 0600 |
| Mudel: xq seeria 3/2 teed kiire väljalaskeventiil | Pordi suurus: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Spetsifikatsioon |
Sadamasuurus |
Puur (MM) |
Vool (m³/min) |
Vastupidavus (x10⁴ tsüklid) |
Töörõhuvahemik (MPA) |
Reageerimise aeg (d) |
|
Xq-m5 |
M5 |
4 |
– |
≥ 200 |
0,12 ~ 1,0 |
≤ 0,03 |
|
Xq170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
Xq170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
Xq171000 |
G3/8 |
8 |
≥ 2,5 |
≤ 0,04 |
||
|
Xq171500 |
G1/2 |
15 |
≥ 4,5 |
≤ 0,05 |
||
| Xq172000 |
G3/4 |
|
|
|
||
| Xq172500 | G1 |
|
|
|
KKK:
Milline on XQ kiire väljalaskeventiili funktsioon?
Vähendage õhutarbimist ja parandage pneumaatiliste süsteemide energiatõhusust:
Õhusilinder XQ kiire väljalaskeventiili toimimise tõttu peab pneumaatiline silinder liikumise ajal kasutama ainult väikest kogust suruõhku, ilma et see keskkonda suures koguses õhku tühjendaks. See aitab vähendada süsteemi õhutarbimist ja parandada pneumaatilise süsteemi energiatõhusust.
Mida tuleks XQ kiire väljalaskeventiili paigaldamisel märkida?

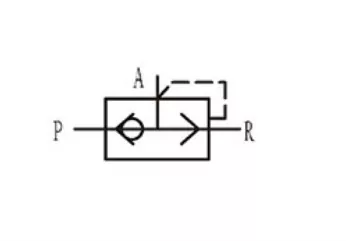

Veenduge, et klapi paigaldussuund oleks õige, tavaliselt tähistatud P (sisselaskeava), A (väljalaskeava) ja R -ga (väljalaskeava)
