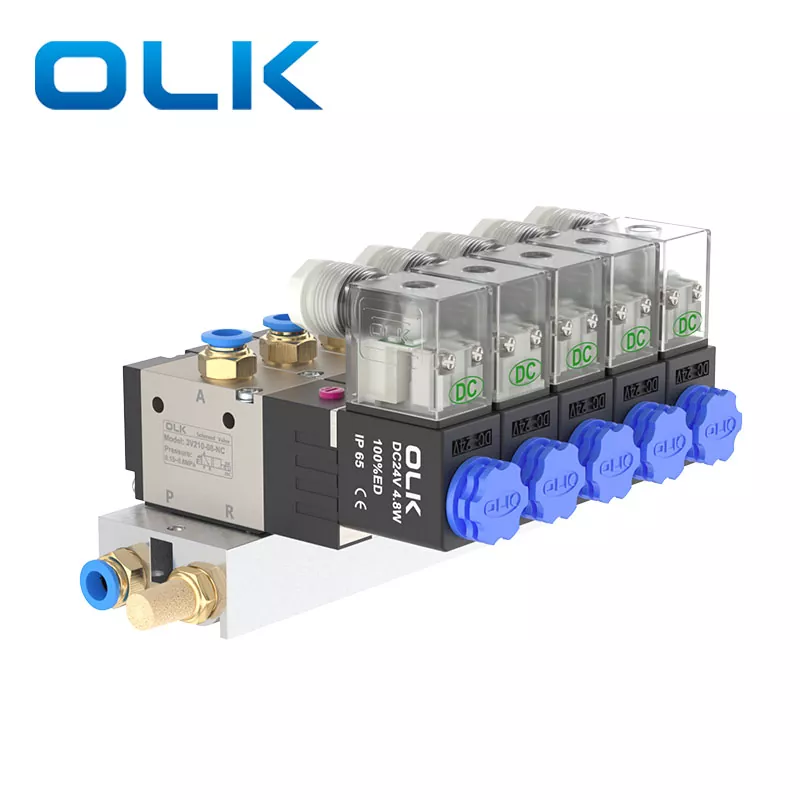

3V solenoidventiilide kollektoril Tugeval kehal on pikk eluiga ja see sobib väga elektri- ja pneumaatilise toite juhtimiseks. Seda on lihtne paigaldada ja hooldada. Sellel on lai valik rakendusi, nagu näiteks majapidamisseadmed, tööstusseadmed, meditsiiniseadmed, pesumasinad, purskkaevude joomine, aia sprinkleri niisutamine jne. Usaldusväärne täpsus muudab selle iga tööolukorra jaoks.
|
Summuti |
pistik |
PL8-02 |
PC8-02 |
Bussilaud |

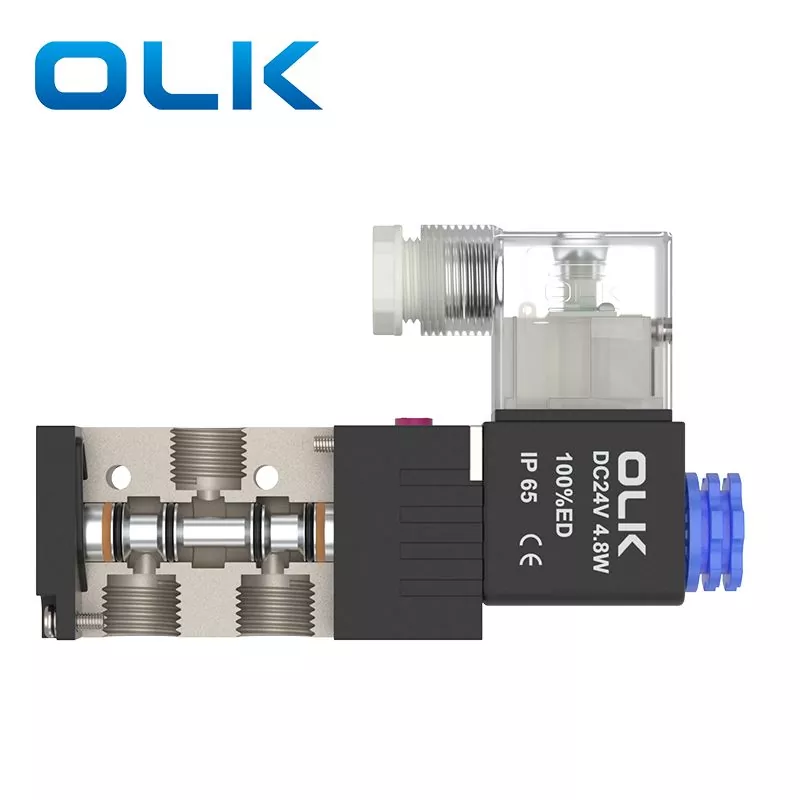

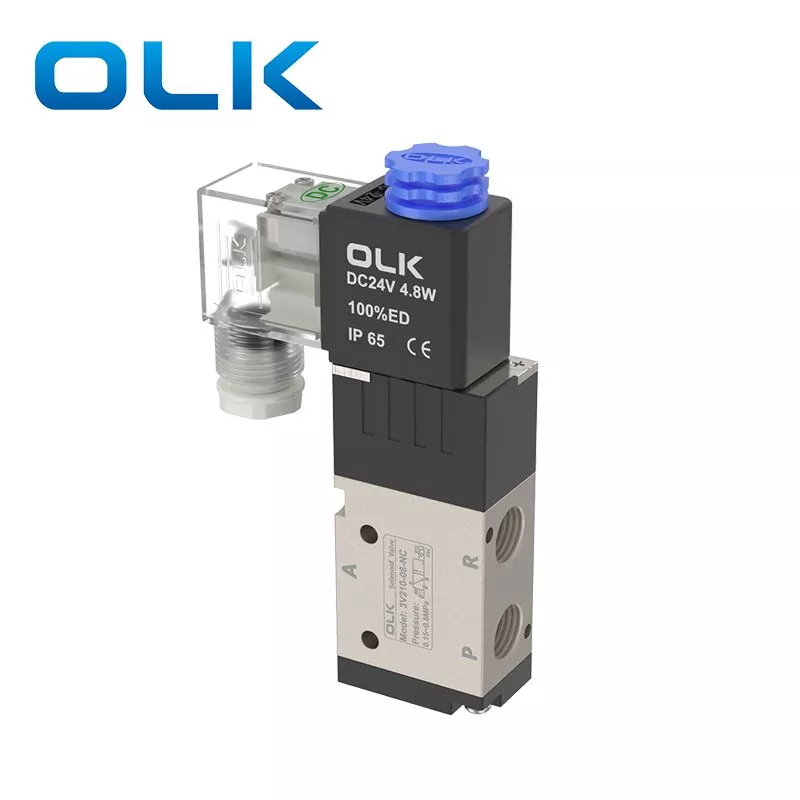

3V solenoidne vlave |
|
|
3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
|
3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
|
3V110-4F 3V210-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
|
3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
|
3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
|
3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
|
3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
|
3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
|
3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
|
töötav vahend |
Õhk (filtreeritud läbi filtri üle 40 μm) |
|
Toiming |
Pilootüüp |
|
positsioonide arv |
Kaks positsiooni kolmesuunaline |
|
määrimine |
tarbetu |
|
Töösurvevahemik MPA (PSI) |
0,15 ~0,8 (21 ~ 114) |
|
Garanteeritud rõhutakistus |
1,5MPa (215psi) |
|
Kehamaterjal |
alumiiniumsulam |
|
Standardpinge |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Kasutage pingevahemikku |
AC: ± 15 ％ DC: ± 10 ％ |
|
kaitsetase |
IP65 (DIN40050) |
|
kuumakindluse aste |
B -klass |
|
Ühenduse tüüp |
DIN -pesa tüüp, väljalaskeava tüüp |
|
Erutuse aeg |
0,05 sekundit või vähem |
|
mudel |
Sadama läbimõõt |
Töötemperatuur ° C |
Maksimaalne töösagedus |
Voolu ristlõike pindala mm² (CV väärtus) |
energiatarve |
|
3V110-M5 |
M5 |
-20 umbes 70 |
5 korda sekundis |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20 umbes 70 |
5 korda sekundis |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20 umbes 70 |
5 korda sekundis |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20 umbes 70 |
5 korda sekundis |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Sisselaskmine = outlet = G1/8 |
-20 umbes 70 |
5 korda sekundis |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Sisselaskmine = outlet = G1/8 |
-20 umbes 70 |
5 korda sekundis |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V210-08 |
Sisselaskmine = outlet = G1/4 |
-20 umbes 70 |
5 korda sekundis |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V220-08 |
Sisselaskmine = outlet = G1/4 |
-20 umbes 70 |
5 korda sekundis |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Sisselaskmine = outlet = G1/4 |
-20 umbes 70 |
5 korda sekundis |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Sisselaskmine = outlet = G1/4 |
-20 umbes 70 |
5 korda sekundis |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Sisselaskmine = outlet = G3/8 |
-20 umbes 70 |
5 korda sekundis |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Sisselaskmine = outlet = G3/8 |
-20 umbes 70 |
5 korda sekundis |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Sisselaskmine = outlet = g1/2 |
-5∼60 |
3 korda sekundis |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Sisselaskmine = outlet = g1/2 |
-5∼60 |
3 korda sekundis |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
KKK:
1.Mis on summuti funktsioon 3V solenoidventiili kollektoris?
Summutid võivad müra tõhusalt vähendada ja vältida tolmu sisenemist solenoidventiilide sisenemist.
2.Kui saab palju 3 V solenoidventiile kollektoriga ühendada?
Max. 10 tk 3V solenoidventiilid kollektoris.
3.Mis on niidi/pordi suurus 3V kollektoriga?
3V100: G1/8; 3V-200: G1/4; 3V300: G3/8; 3V400: G1/2
