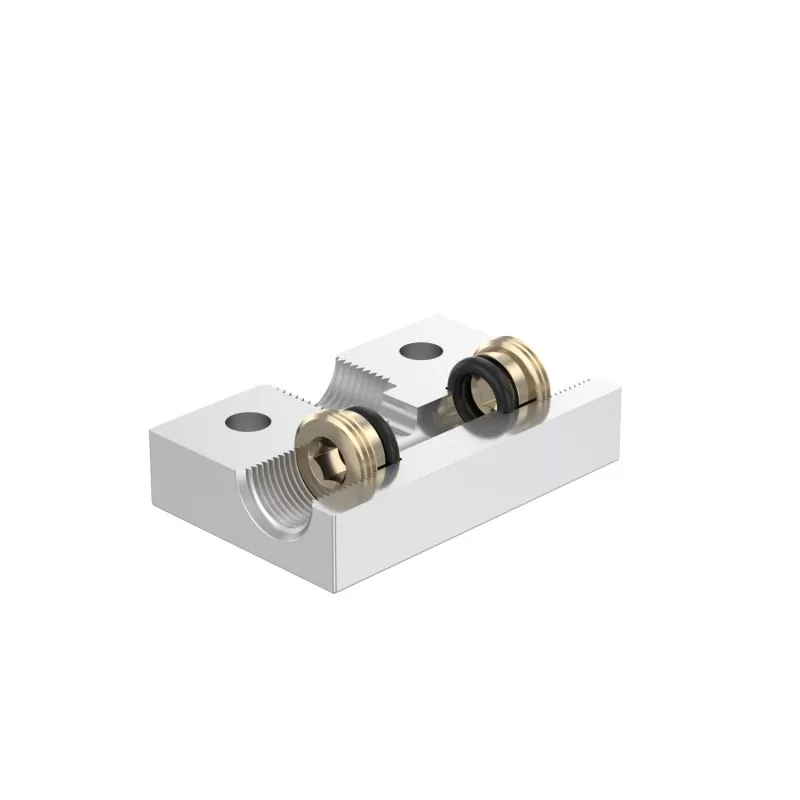

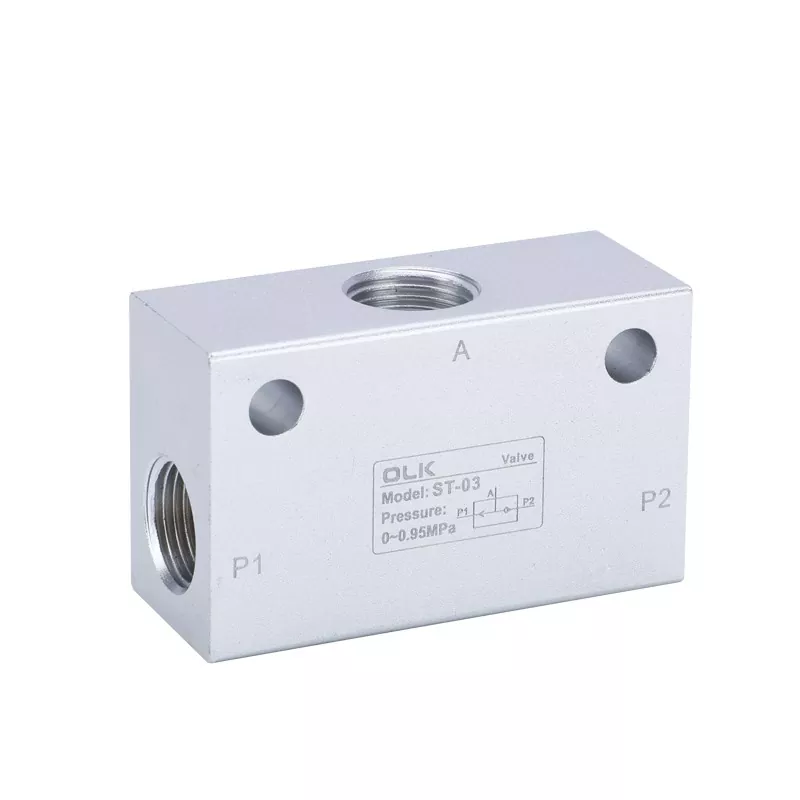

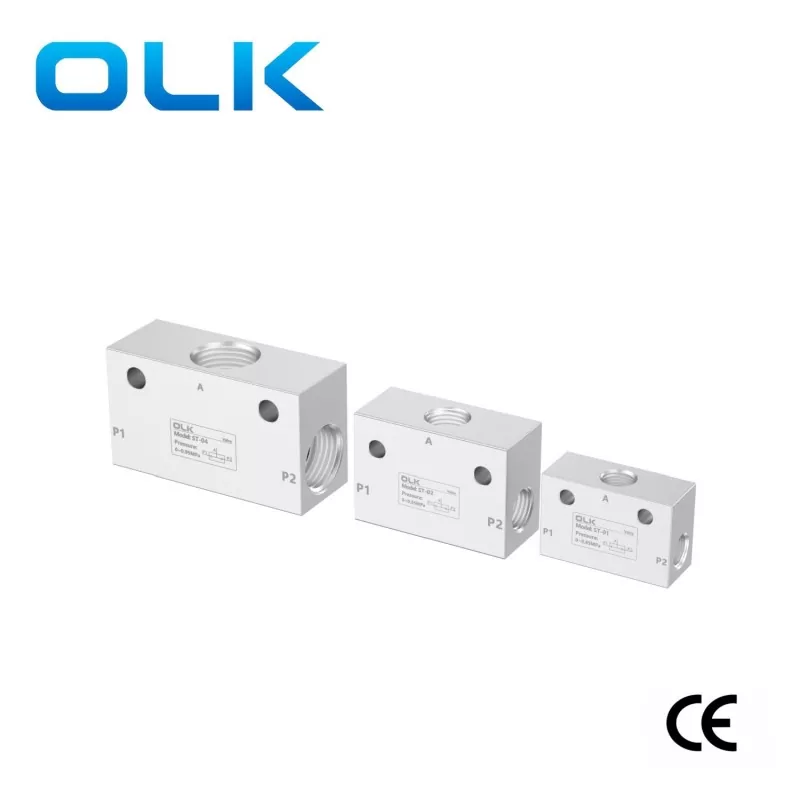

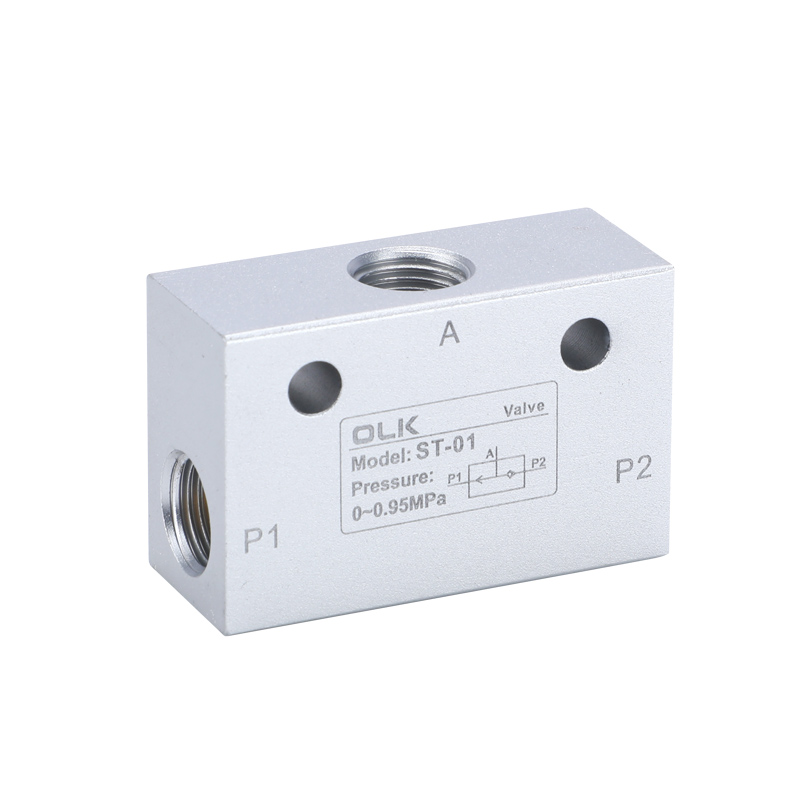

ST -seeria shuttle ventiilid

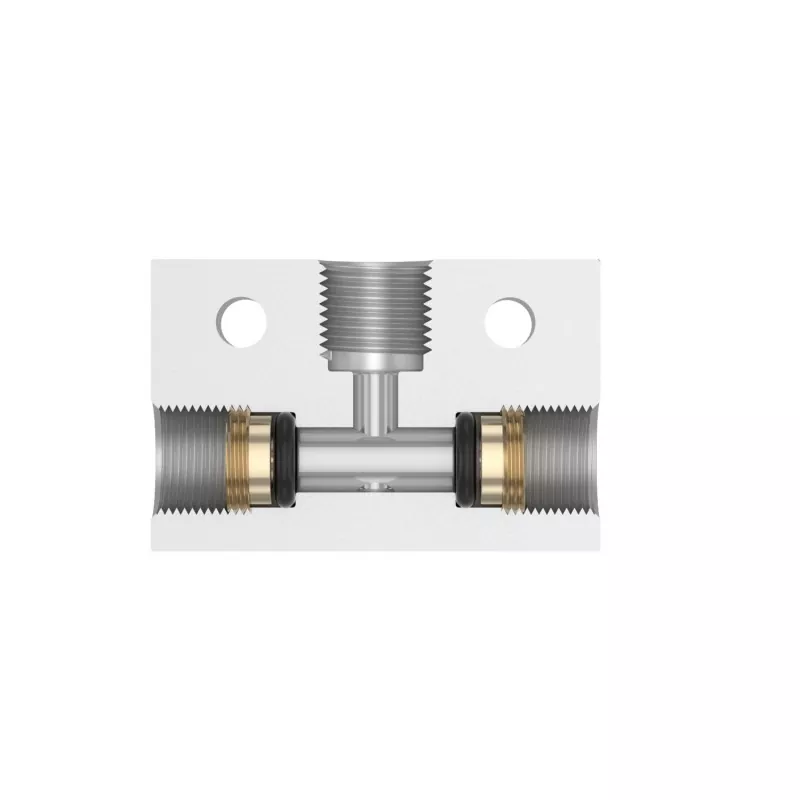

Ouleikai (OLK) ST -seeria ventiilidel on kaks sisselaskeporti "sisse" ja üks väljalaskeava "Out". Kui ühel impordil on sisend, on ekspordil väljund. Kui kaks sisselaskerõhku ei ole võrdsed, on ühendatud kõrgsurve sisse- ja väljalaskeava. Kui kaks sisselaskerõhku on võrdsed, on esimese sisendrõhu sisselaskeava ühendatud väljundpordiga.

ST SÕNASTATUD VENSEVILISED, mida tuntakse valimisventiilidena või kahekordsete pilootventiilidena, on sisuliselt kolmesuunalised hüdraulilised pilootventiilid. Nad valivad automaatselt hüdraulilise vooluringi. Kui ajami tarnib kaks vahelduvat rõhuõli allikat ja kõrgema rõhu õlisadam tuleb avada, kasutatakse süstikuventiili.

ST -seeria siirdeventiilid Selge liidese niit ， kiire heitgaasi, suur ventilatsioonimaht, lihtne paigaldus, mis on võimeline suruma gaasi ； Kiire emissioon

Ettevaatusabinõud ja rakendusprobleemid:

Süstikute ventiile kasutatakse peamiselt signaalide valimiseks, näiteks vooluahelates, mis lülituvad käsitsi ja automaatse töö vahel.

Kui õhutorude liitmikke ei valita õigesti, põhjustades õhu sisselaske või heitgaaside väga väikese, ei pruugi klapi südamik täielikult nihkuda, põhjustades kõigi sadamate ühendamise. Seda tuleb ära hoida. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Süstiku ventiile saab kasutada ka kõrge ja madala rõhu lülitusskeemi korral. Madala rõhu kaotamise riski vältimiseks tuleb siiski paigaldada süstikventiili kõrgsurve sisselaskeküljel 2-positsiooniline 3-suunaline klapp.

Sümbol:

ST -seeria süstikklapi üldised parameetrid

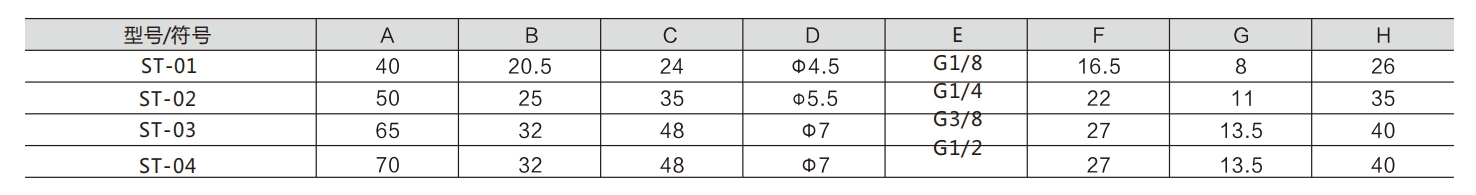

ST -seeria siirdaklapp erinevad parameetrid
