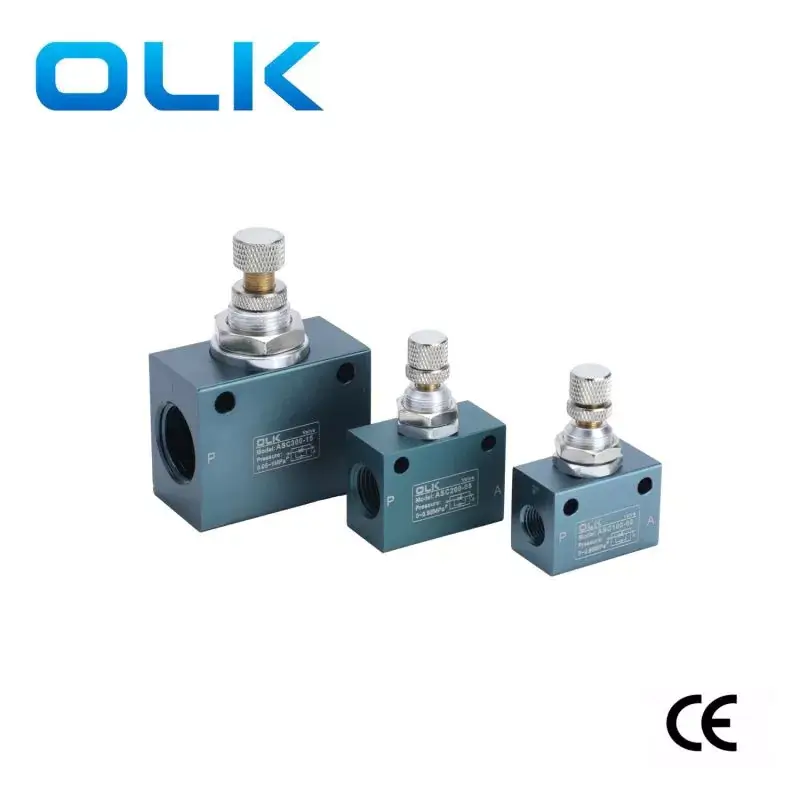

OLK ASC-seeria ühesuunaline drosselklapp juhib vedeliku voolu, reguleerides gaasipedaali sektsiooni suurust. Need ventiilid ühendavad endas ühesuunalise struktuuri ja drosselstruktuuri omadused.
OLK (ouleikai) valmistatud ASC drosselklapil on suur tööõhuava, mis tagab suure gaasivoolu kiiruse, vähendades samal ajal rõhukadu, parandades oluliselt töö efektiivsust. Need on tundlikumad heitgaasi drosselimise osas ning rõhu reguleerimise protsess on mugavam ja lihtsam. Päripäeva pöörlemine võib voolukiirust suurendada, vastupäeva pöörlemine võib voolukiirust vähendada ja lukustusmutri konstruktsioon tagab stabiilse rõhu.
ASC-seeria ühesuunalisi drosselklappe kasutatakse laialdaselt paljudes tööstusharudes, sealhulgas pooljuhtide tootmises, printimise pinge juhtimises, automatiseerimise juhtimises, automootorites, robotite arendamises ja keevitamises.
Sümbol:
|
Tellimiskood: |
||
| ASC | 300 | 10 |
| MUDEL | SARI | A:NC |
| ASC: ühesuunaline drosselklapp | 100:100 SARI | 100 SERIA:06:G1/8 |
|
|
200:200 SARI | 200 SERIA:08:G1/4 |
|
|
SERIA 300:300 |
300 SERIA:10-G3/8 |
|
|
|
300 SERIA:15-G1/2 |
1. Laske õhuvoolul ühes suunas, kuid peatub vastupidises suunas
2. Tagasilöögiklapid võimaldavad õhuvoolu ühes suunas
3. Kerge ja kompaktne struktuur.
4. Heitgaasiklapp tundlikuks reguleerimiseks ja suureks täpsuseks.
5. Lihtne paigaldus mitme paigaldusasendiga.
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Töörõhu vahemik MPa (psi) |
0,05–0,9 |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Korpuse materjal |
alumiiniumi sulam |
|
mudel |
Pordi läbimõõt |
Drosselklapi standardne nimivool L/min |
Kontrollklapi standardne nimivooluhulk L/min |
|

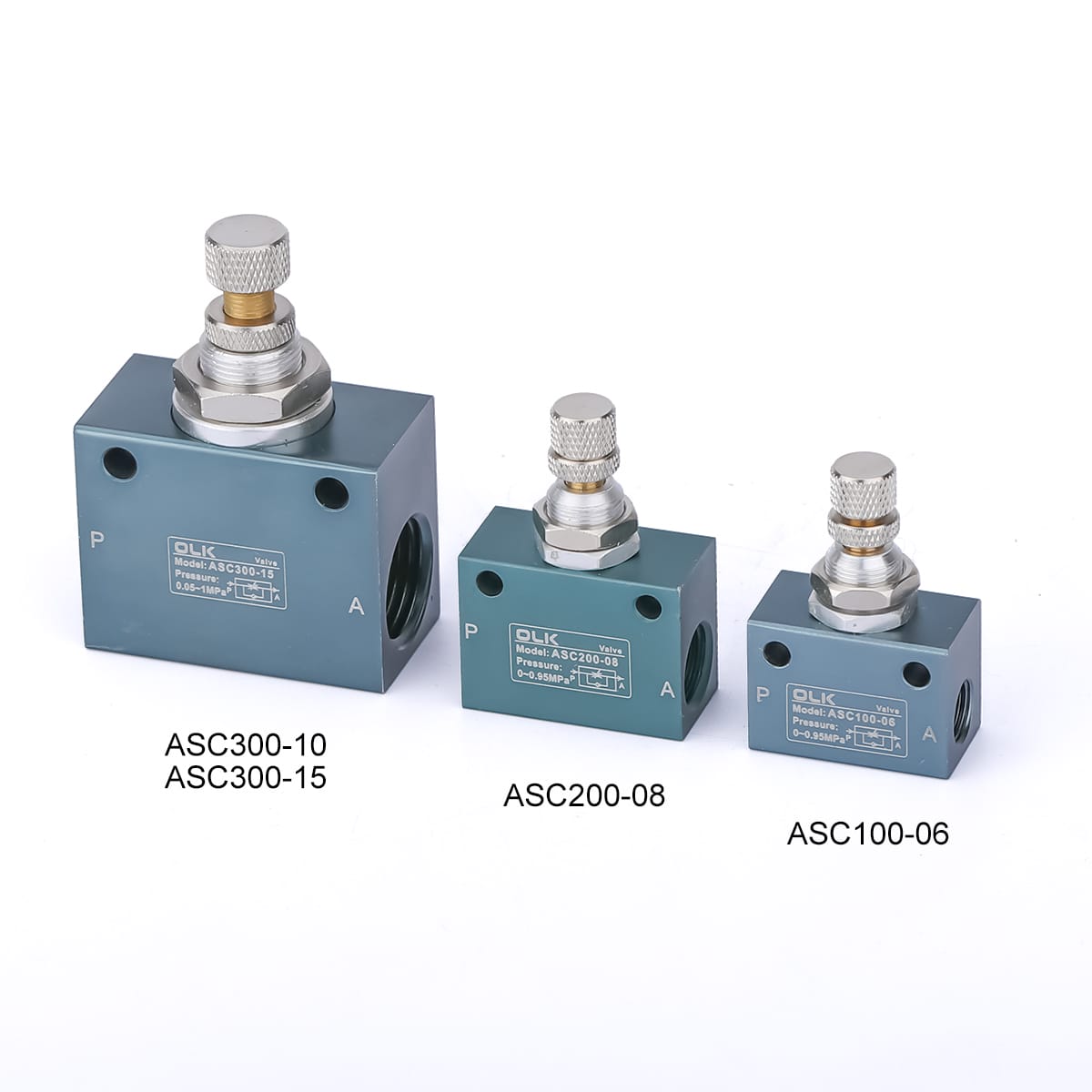

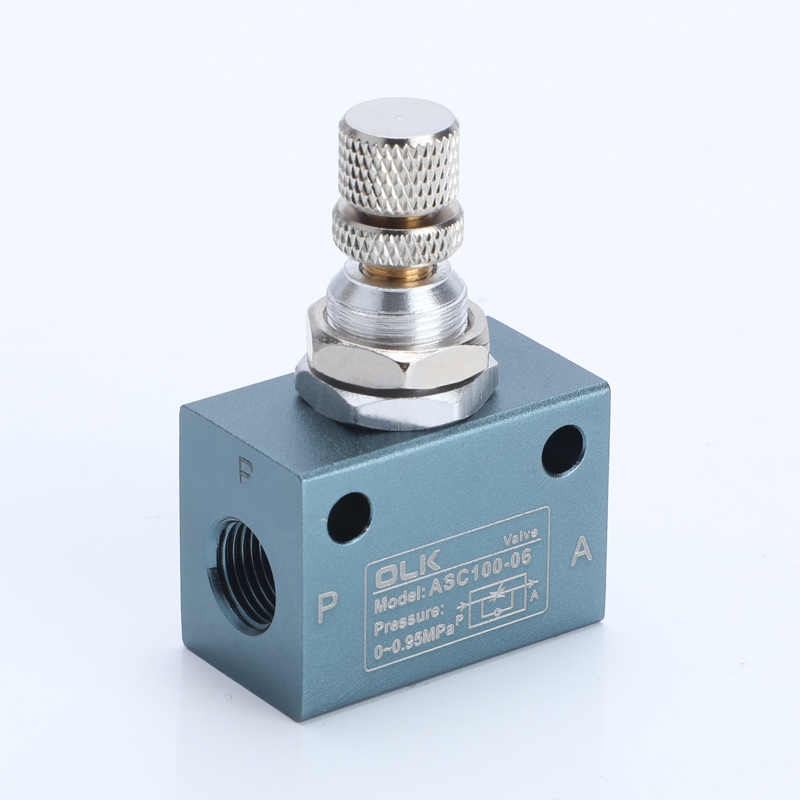

ASC100-06 |
G1/8 |
200 |
400 |
|

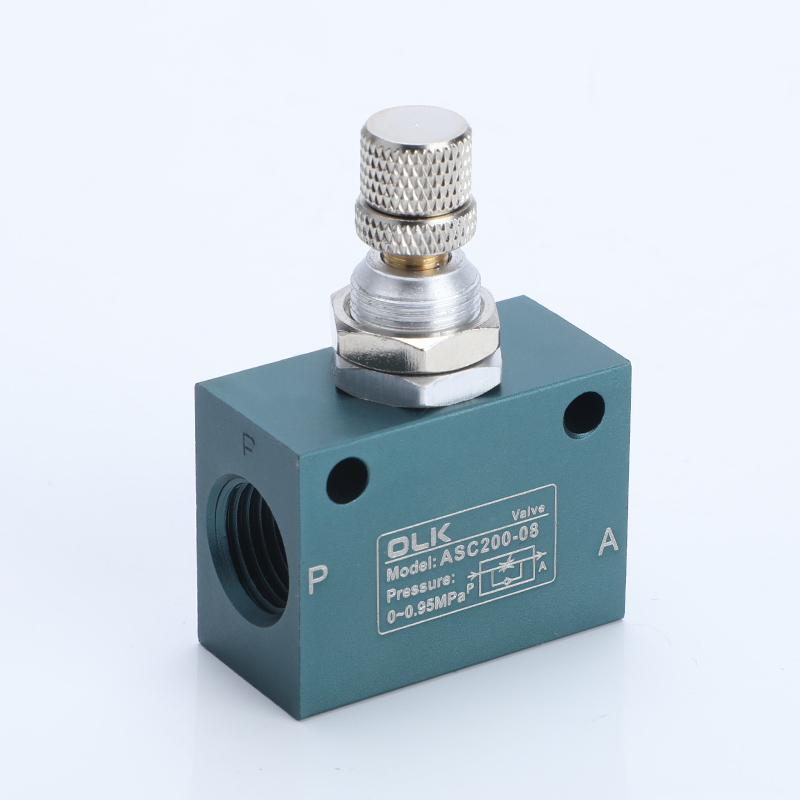

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

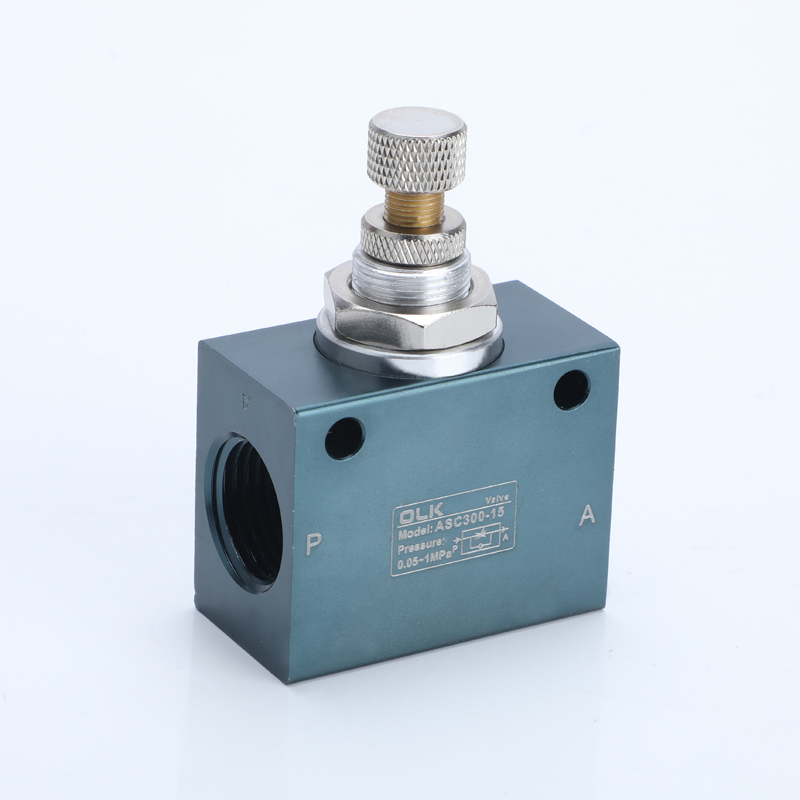

ASC300-15 |
G1/2 |
1650 |
2500 |
|
Erinevus ASC (kõva tihendiga) ja RE (pehme tihendiga) ühesuunalise voolu reguleerimise ventiilide vahel |
|||
| Mudel |
müügi struktuur |
Omadused |
Sobivad rakendused |
| ASC (kõva tihend) |
Metall-metalli tihendus |
Kõrge rõhukindlus, kõrge temperatuuritaluvus, pikk kasutusiga, ei ole kergesti kulunud |
Kõrgsageduslik liikumine, karm keskkond, tööstuslikud masinad |

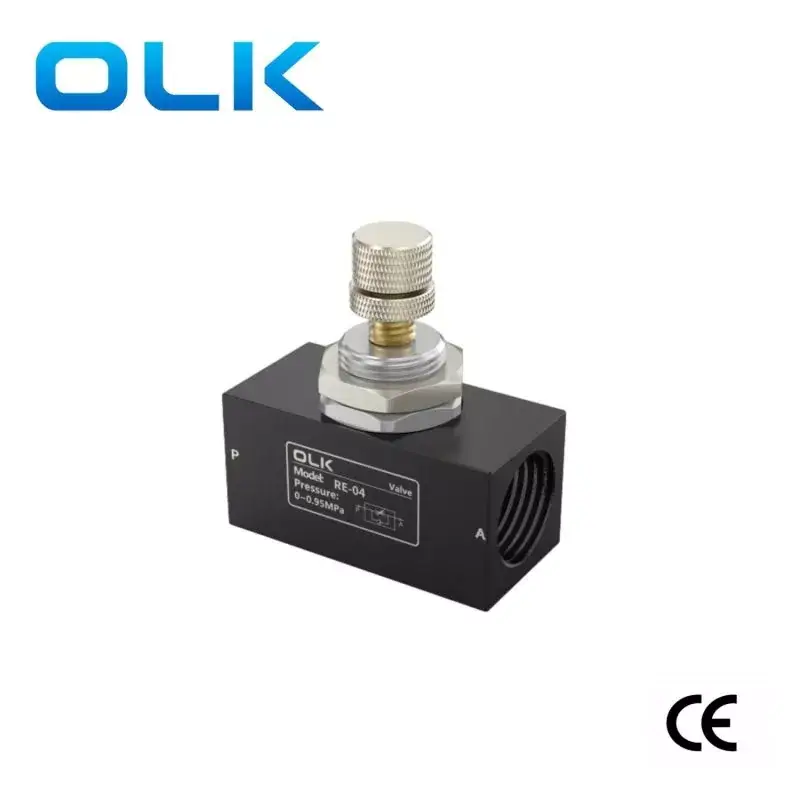

| RE (pehme tihend) |
Kummist tihend |
Parem õhutihedus, stabiilsem jõudlus madala rõhu all |
Madalrõhusüsteemid, kõrget tihendusjõudlust nõudvad rakendused |
KKK:
Kas ASC tagasilöögiklapi reguleerimine mõjutab rõhku?
Drossel ei mõjuta põhimõtteliselt rõhuallikat, ainult läbivoolu ja seega ka kiirust.
Hoidke rõhuallikas stabiilsena.
Kumb on vastupidavam, kas ASC (kõva tihend) või RE (pehme tihend)?
ASC on vastupidavam.
Kõva tihendi konstruktsiooni pikem eluiga, reostus- ja löögikindlus. Ei ole altid tihendi purunemisele õli või osakeste tõttu
Milline tagasilöögiklapp sobib paremini määrdunud õhu või õlise keskkonna jaoks?
ASC (hard seal) on sobivam ja seda pole kerge õli ja osakeste külge kinni jääda.
