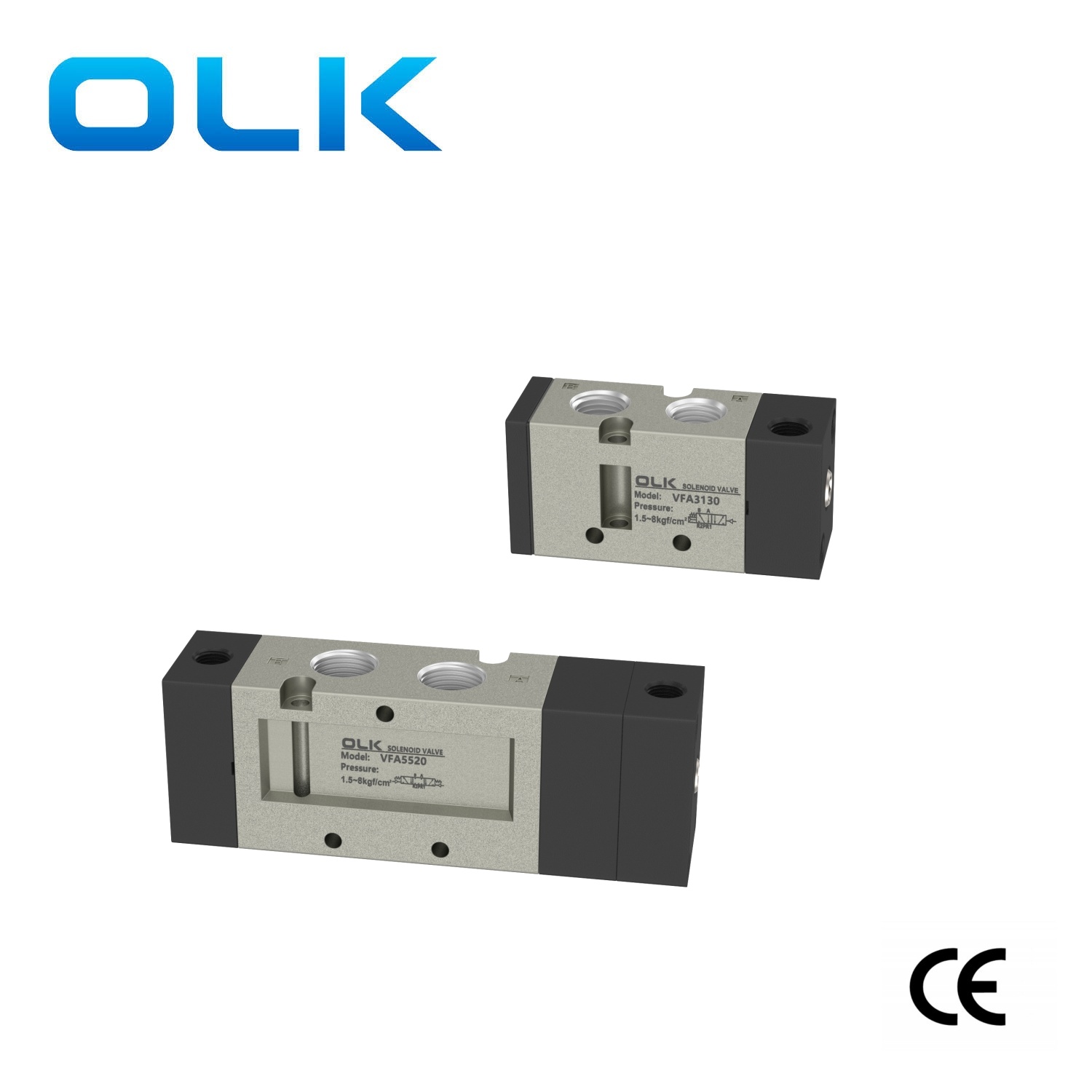

Ouleikai (OLK) VFA seeria pneumaatilise juhtimisega tagurdusventiilid pakuvad kolme õhutee valikut: kahesuunaline kolmepordiline, kahesuunaline viiepordiline ja kolmesuunaline viiepordiline. Ventiili südamik lülitub pneumaatilise rõhu abil, et muuta õhuvoolu suunda. Seda pneumaatilist rõhku nimetatakse juhtrõhuks või kontrollrõhuks, mis antakse väljastpoolt. VFA õhureguleerimisklapi korpuse liidese keermed on jämevabad ja klapi korpuse sisemus on sile. See kasutab 40-mikronist filtriekraani lisandite tõhusaks filtreerimiseks, mis pikendab tihendusrõnga eluiga.
VFA pneumaatilist juhtventiili kasutatakse gaasi suuna ja voolu juhtimiseks laialdaselt erinevates tööstussektorites, nagu naftakeemia, elektritootmine, farmaatsiatooted jne. Lisaks saab seda kasutada ka tööstuslikes automaatikasüsteemides selliste ülesannete jaoks nagu vedeliku torujuhtme juhtimine, gaasijuhtme juhtimine ja automatiseeritud tootmisliini juhtimine.
SYMBOL:
Tellimiskood
VF3
130
4
G
B
02
SARI
MÄHIS JA ASEND
PINGE
JOONE TÜÜP
MANUAAL
PORDI SUURUS
130:5/2-suunaline ühekordne solenoidklapp
3:110 VAC
G:LINE TÜÜP
02:PT1/4
230:5/2-suunaline kahekordne solenoidklapp
4:220 VAC
D: KÄTTES
330:5/2-suunaline kahekordne solenoidklapp suletud keskel
5:24 VDC
DZ: DIN VALGUSEGA
430:230:5/2-suunaline kahepoolse solenoidklapi väljalaskekeskus
6:12 VDC
530:230:5/2-suunaline kahe solenoidklapi rõhukeskus
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
välisõhu juhtimine |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0,15-0,9 |
|
mudel |
Pordi läbimõõt |
positsioonide arv |
Efektiivne ristlõikepindala mm² (CV väärtus) |
|
VFA3130-02 |
Sisselaskeava=Väljund=PT1/4 Väljalaskeava=PT1/8 |
2 asend 5 viis |
18(1) |
|
VFA3230-02 |
Sisselaskeava=Väljund=PT1/4 Väljalaskeava=PT1/8 |
2 asend 5 viis |
18(1) |
|
VFA3330-02 |
Sisselaskeava=Väljund=PT1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
18(1) |
|
VFA3430-02 |
Sisselaskeava=Väljund=PT1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
18(1) |
|
VFA3530-02 |
Sisselaskeava=Väljund=PT1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 asend 5 viis |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 asend 5 viis |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Kolm asendit viis teed |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Kolm asendit viis teed |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Kolm asendit viis teed |
45 (2,5) |
