Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

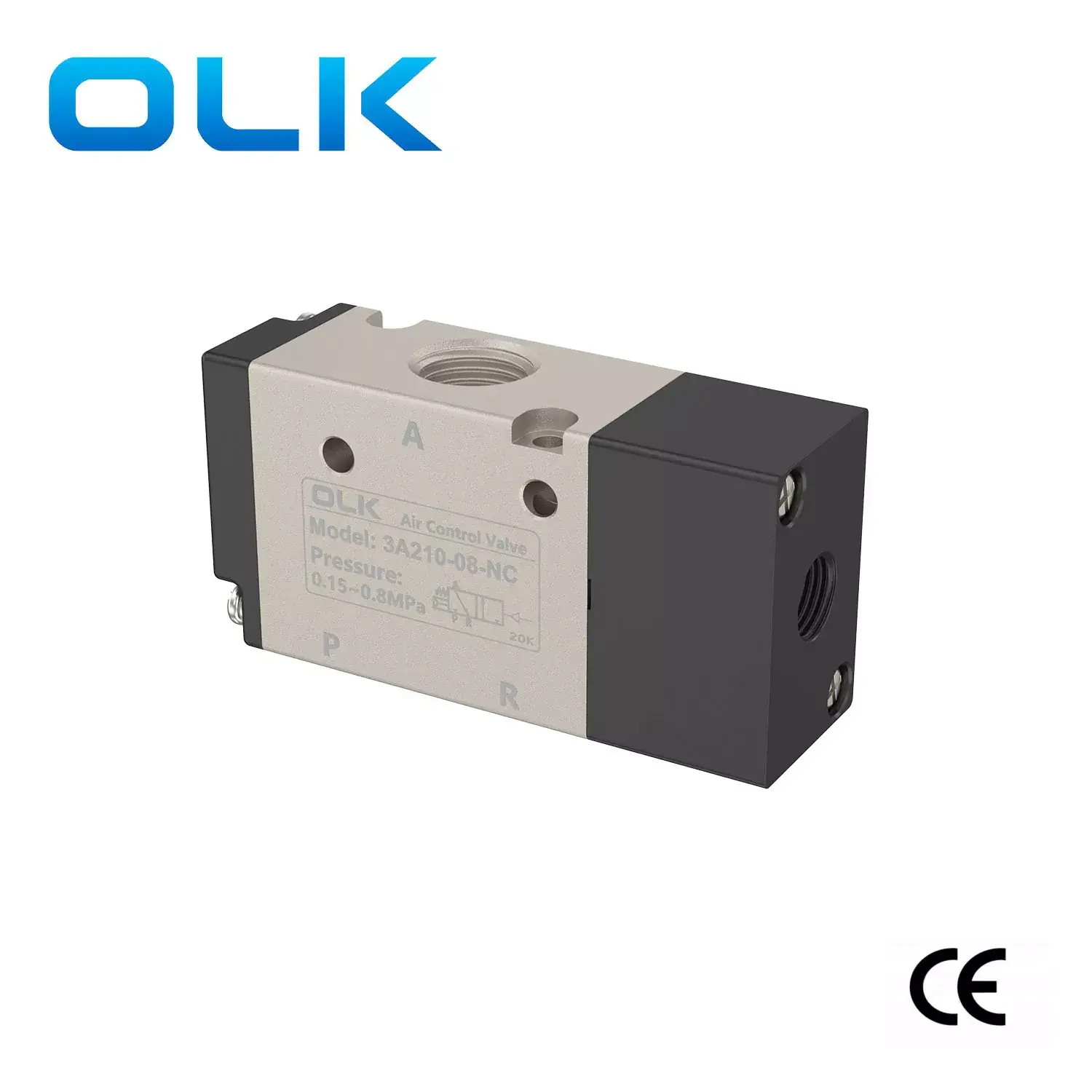

2 position 3 way3A-seeria õhureguleerimisventiil 3-suunaline pneumaatiline juhtimisvedeliku suunaventiil on vedeliku suunaventiil, mis sobib töökeskkonnaks õhule.
Tootel on madal käivitusõhu rõhk, ühepealise juhtseadmega, millel on vedru lähtestamine, ja kahe peaga, asendimälu funktsiooniga juhtseadmega.
Sisemine auk on töödeldud spetsiaalse tehnoloogiaga, mille tulemuseks on madal hõõrdetakistus, ei vaja õli määrimist, stabiilne elutsükkel ja pikk kasutusiga.
Konstruktsioon on kerge ja hõlpsasti paigaldatav.
Ouleikai (OLK) tootjad pakuvad kohandatud klapikorpuse teenuseid, mis võimaldavad klapi erinevaid pinnatöötlusi.

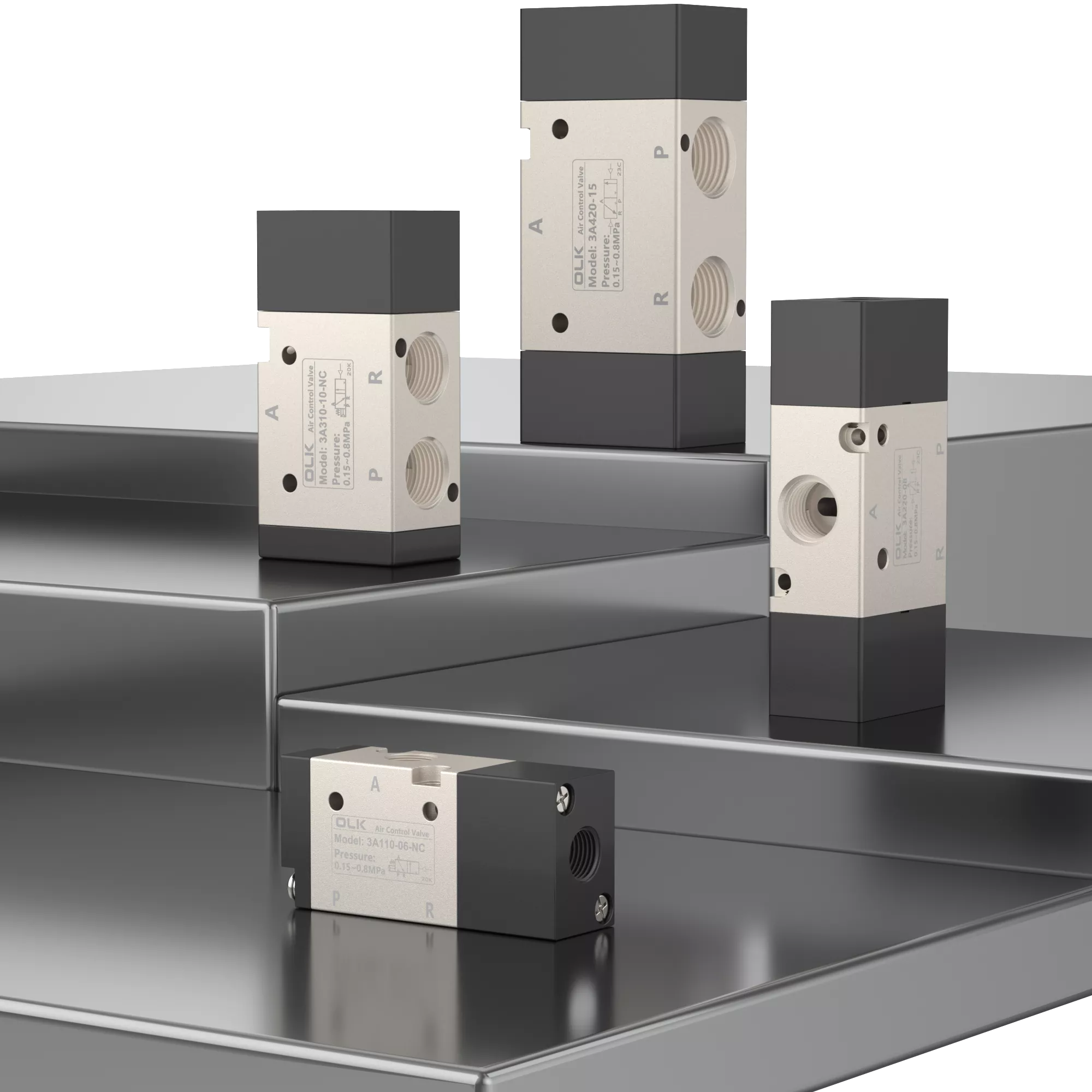

3A-seeria õhureguleerimisventiile 3-suunalisi ja voolureguleerimisventiile kasutatakse laialdaselt pakendamisautomaatikaseadmetes, roboti juhtimises, suruõhusüsteemides ja muudes valdkondades.
SYMBOL:
Tellimiskood
3A
3
10
08
EI
MUDEL
KOOD
KLAPPI TÜÜP
PORDI SUURUS
NÄITLEJA TÜÜP
3A: 2 asendi 3-tee ventiil
1:100 seeria
10: ühe osatäitmine
06:G1/8
EI: Tavaliselt avatud
2:200 seeria
20: topeltnäitleja
08:G1/4
NC: Tavaliselt lähedal
3:300 seeria
10:G3/8

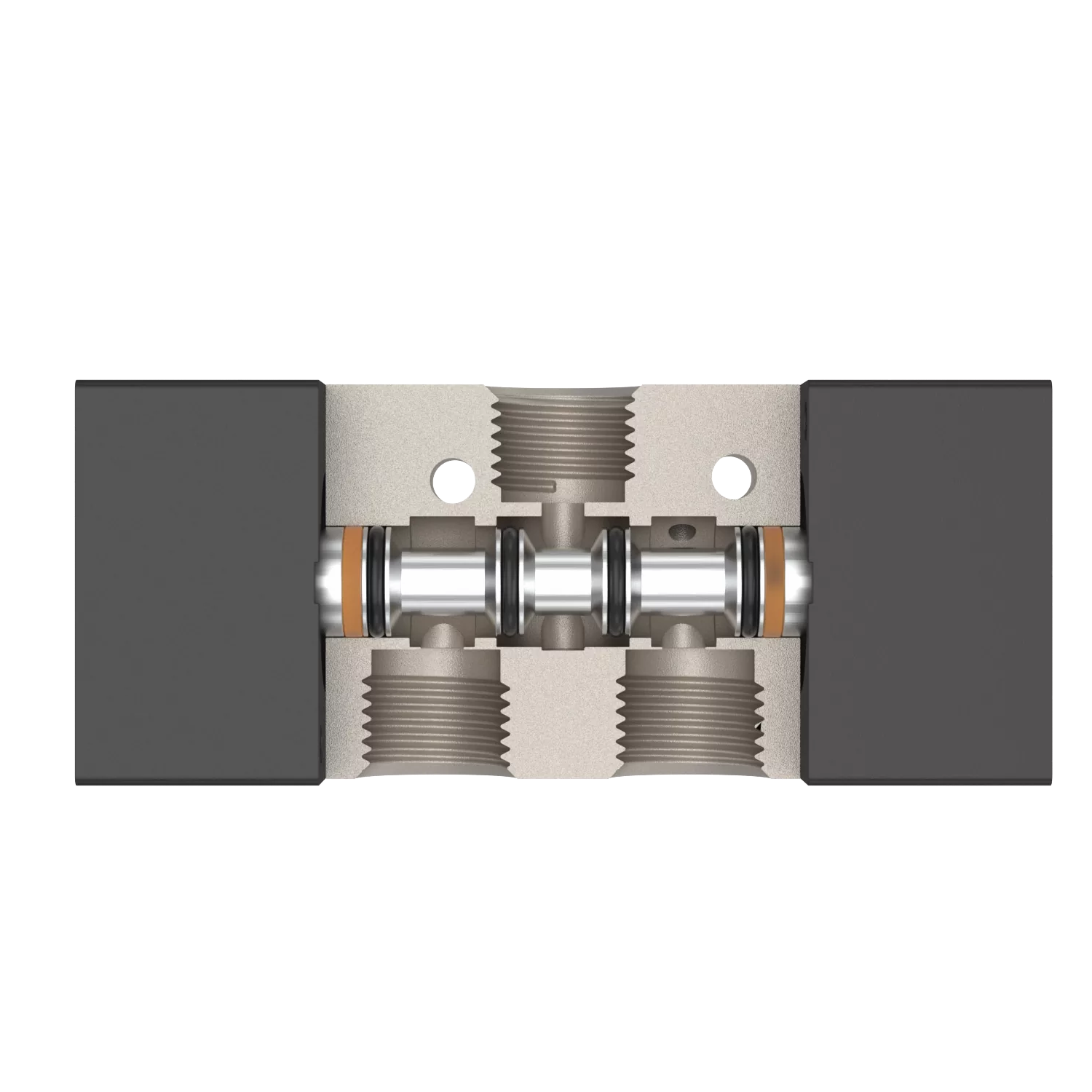

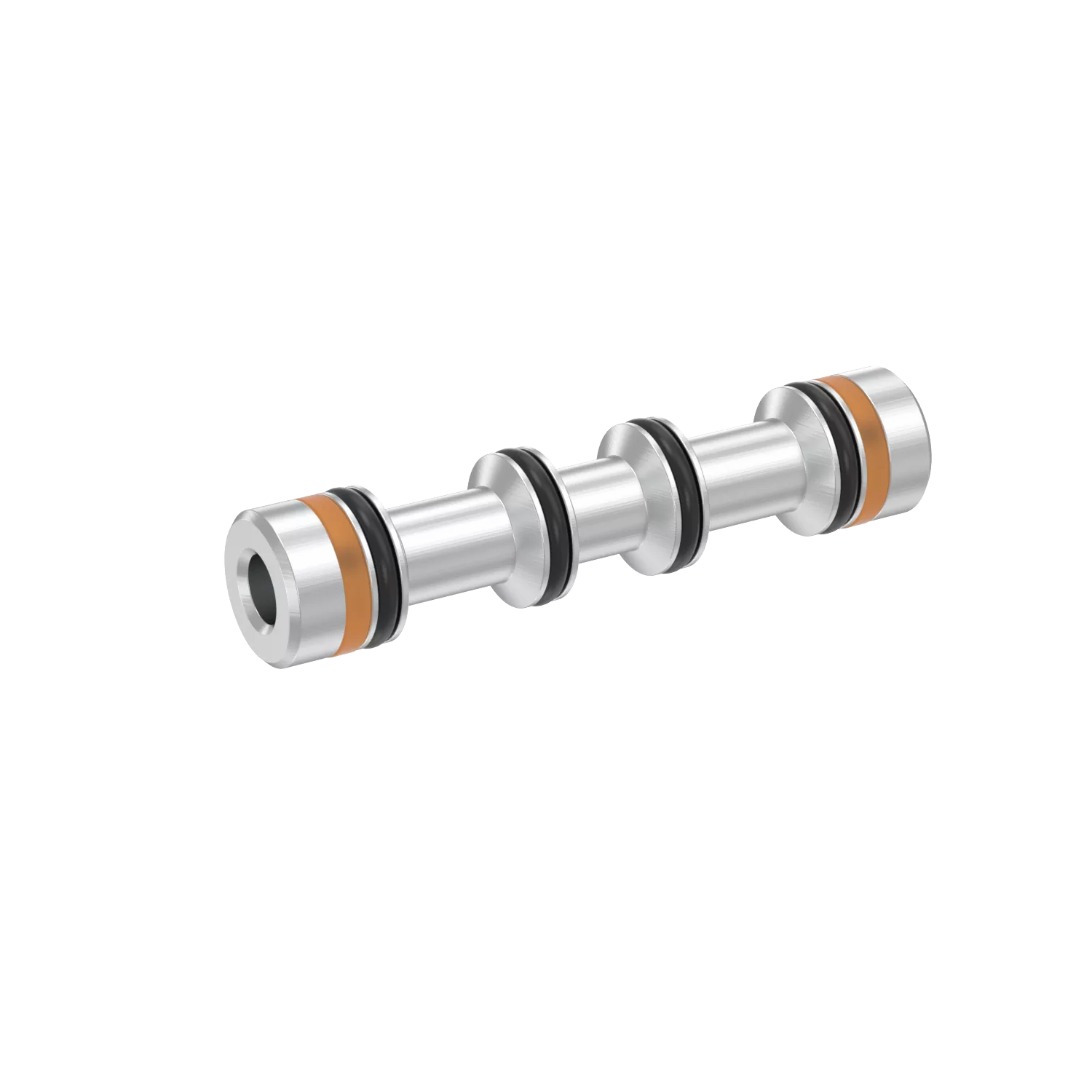

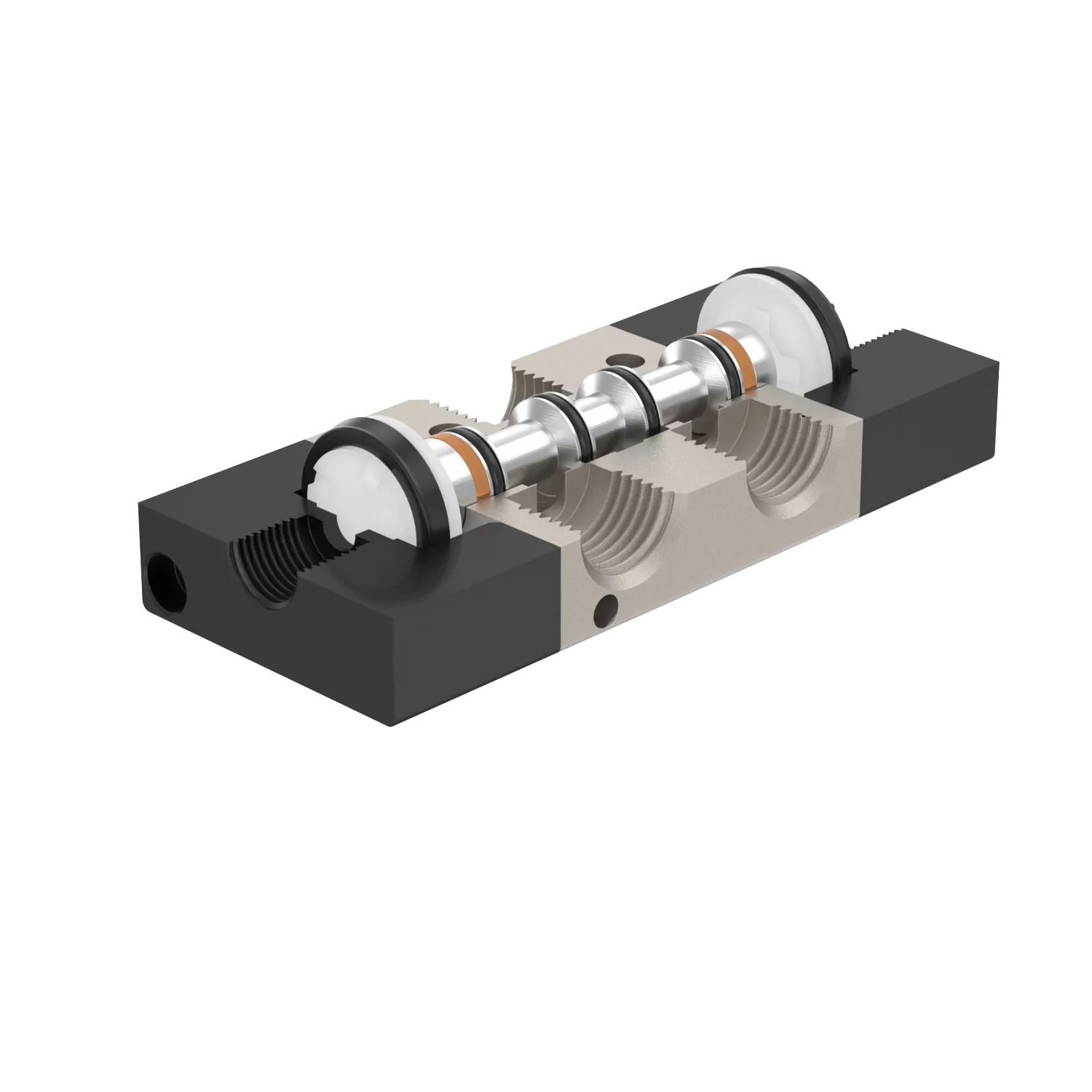

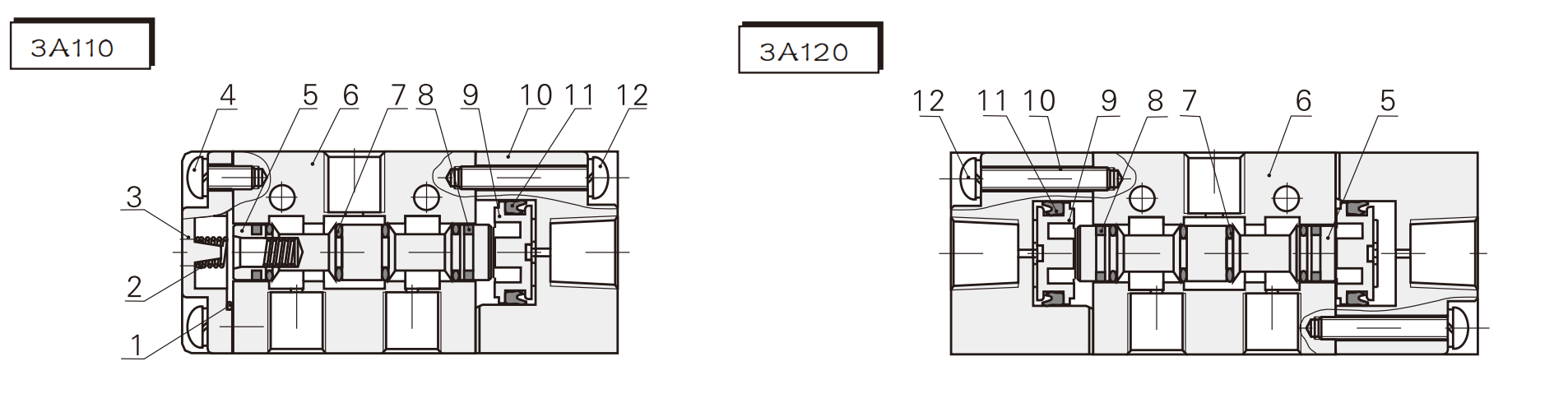

1. Kolb-tüüpi struktuur suurepärase tihenduse ja reageerimisvõimega.
2. Kahe peaga pneumaatiline juhtimine mälufunktsiooniga.
3. Eritehnikaga töödeldud sisemised augud, mille tulemuseks on madal hõõrdetakistus, madal käivitusrõhk ja pikem kasutusiga.
4. Ei vaja õlimäärimist.
5. Lihtne paigaldus mitme paigaldusasendiga.
6. Saab integreerida alusplaadi klapikomplektiga, säästes paigaldusruumi.
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
välisõhu juhtimine |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0,15–0,8 (21–114) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Maksimaalne töösagedus |
5 korda sekundis |
|
Korpuse materjal |
alumiiniumisulamist |
|
mudel |
Pordi läbimõõt |
positsioonide arv |
Efektiivne ristlõikepindala mm² (CV väärtus) |
|
3A110-M5 |
M5 |
Kaks asendit kolm teed |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Kaks asendit kolm teed |
5,5 (0,3) |
|

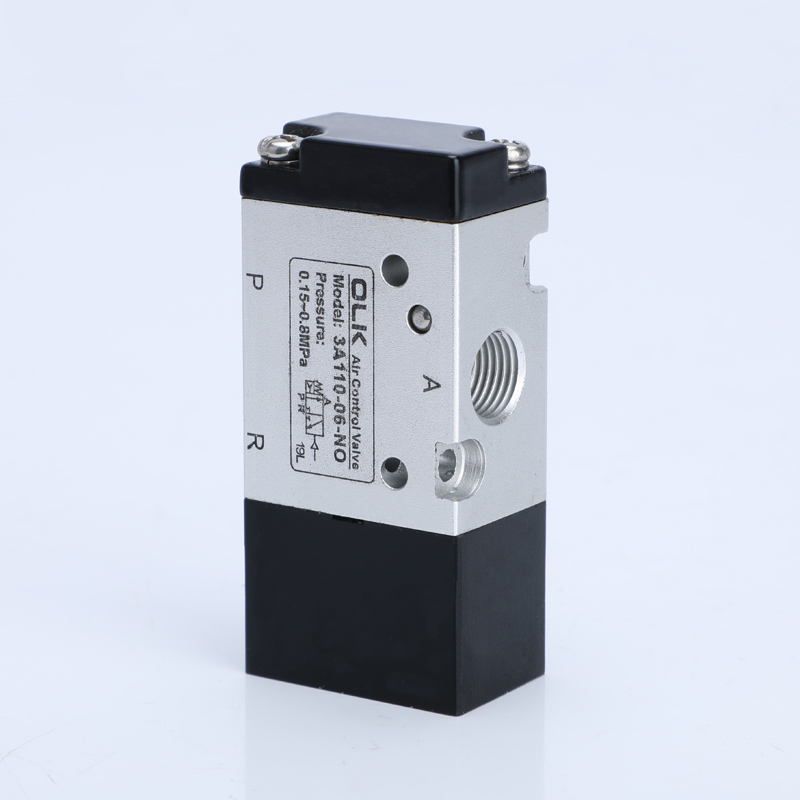

3A110-06 |
G1/8 |
Kaks asendit kolm teed |
12,0 (0,67) |
|

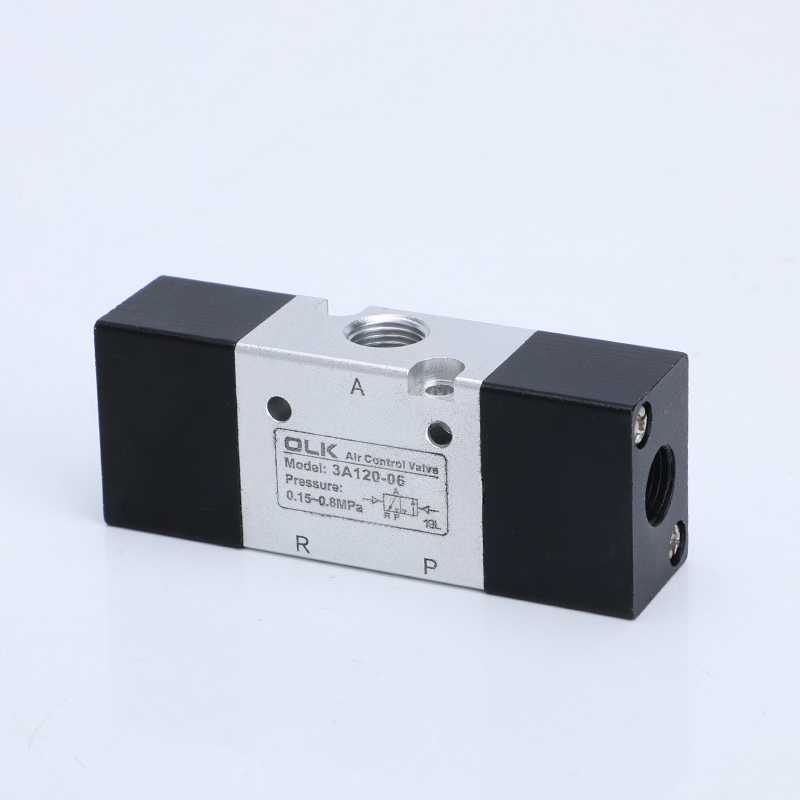

3A120-06 |
G1/8 |
Kaks asendit kolm teed |
12,0 (0,67) |
|

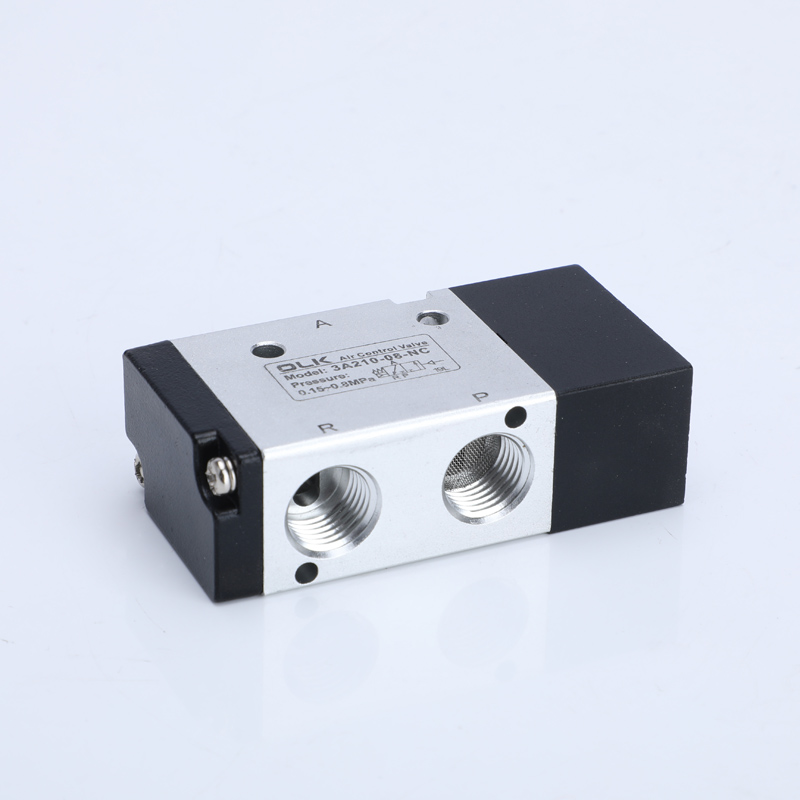

3A210-06 |
G1/8 |
Kaks asendit kolm teed |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Kaks asendit kolm teed |
14,0 (0,7) |
|

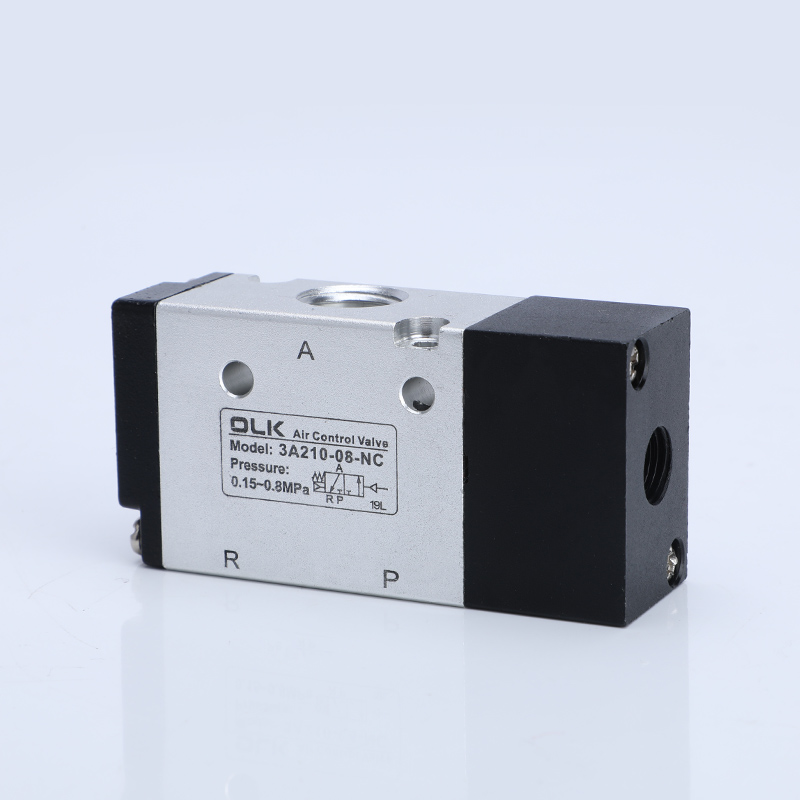

3A210-08 |
G1/4 |
Kaks asendit kolm teed |
16,0 (0,89) |
|

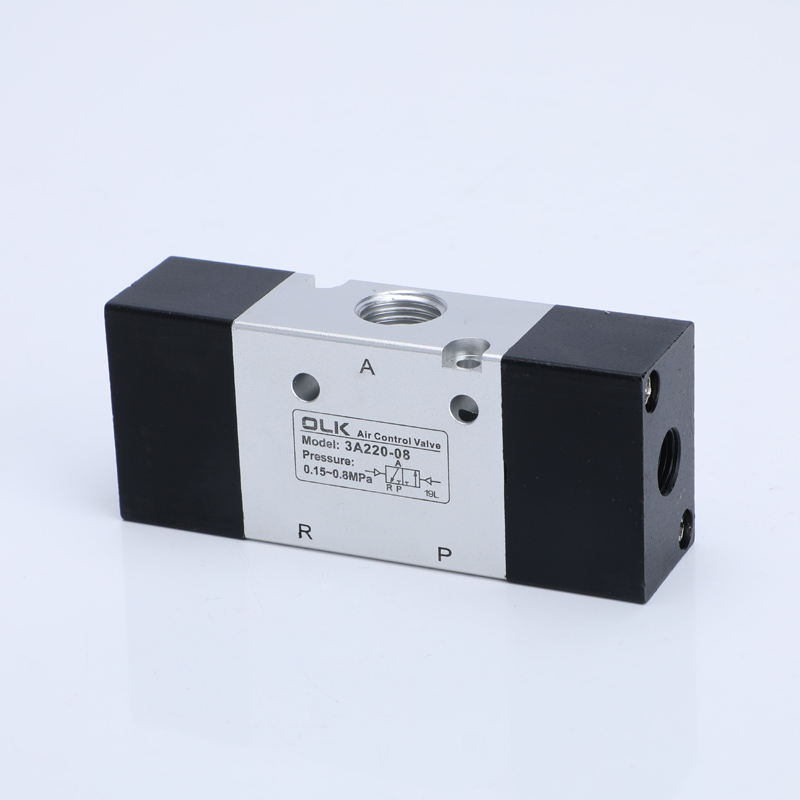

3A220-08 |
G1/4 |
Kaks asendit kolm teed |
16,0 (0,89) |
|

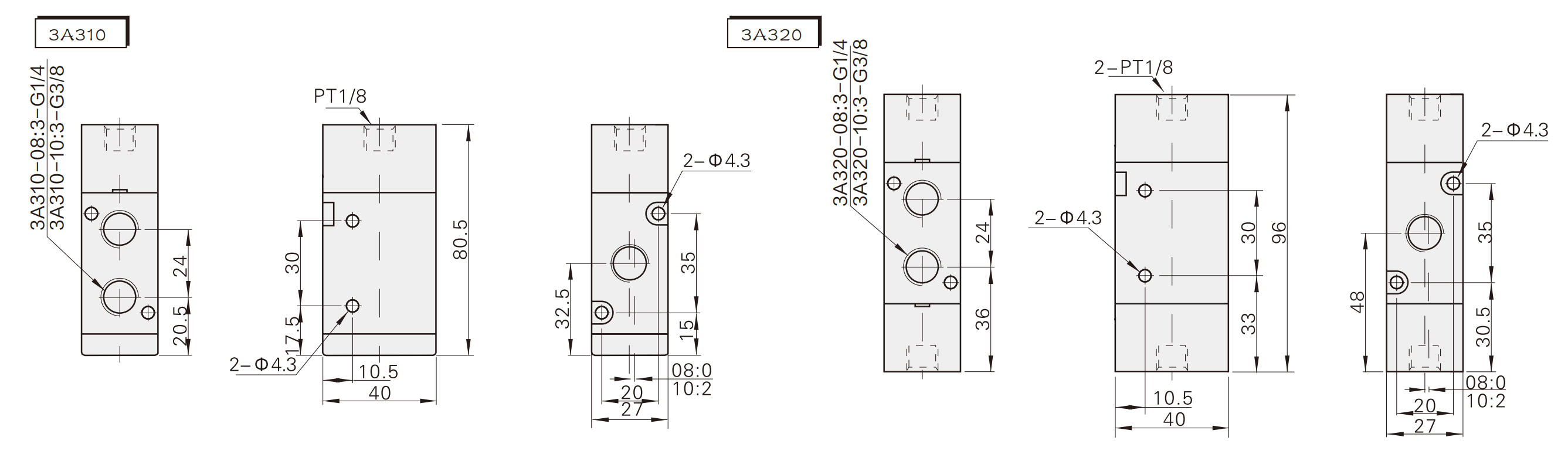

3A310-08 |
G1/4 |
Kaks asendit kolm teed |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Kaks asendit kolm teed |
25,0 (1,39) |
|

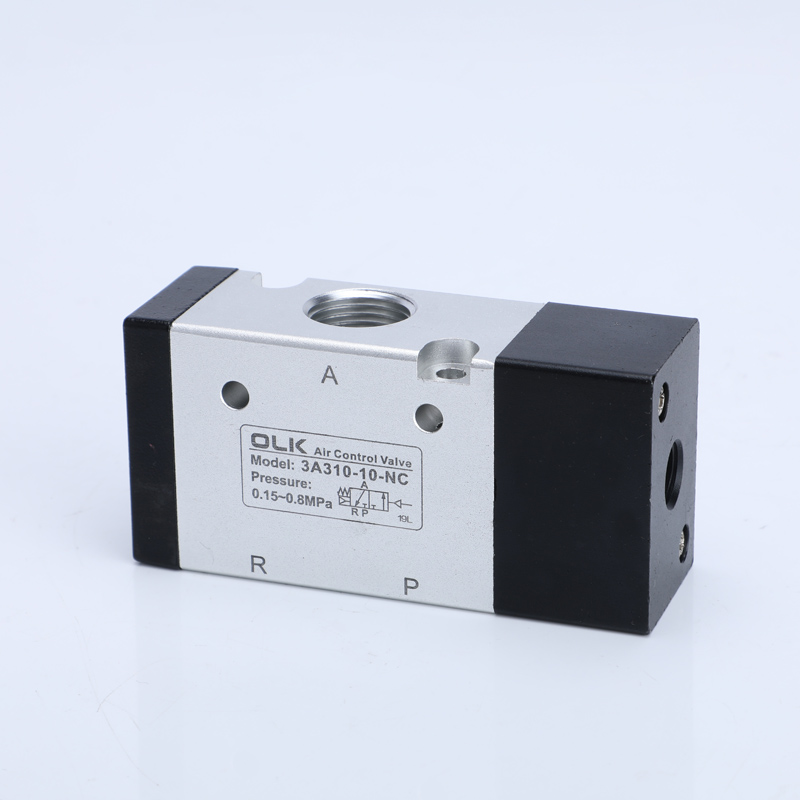

3A310-10 |
G3/8 |
Kaks asendit kolm teed |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Kaks asendit kolm teed |
30,0 (1,67) |
|

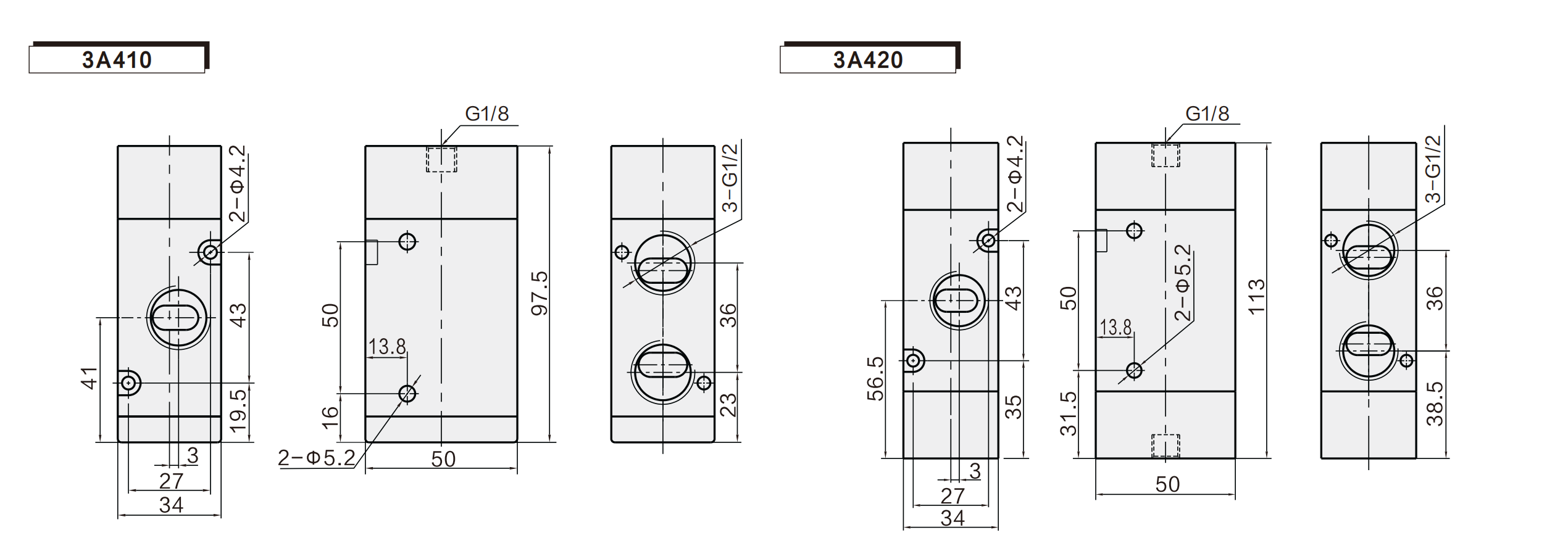

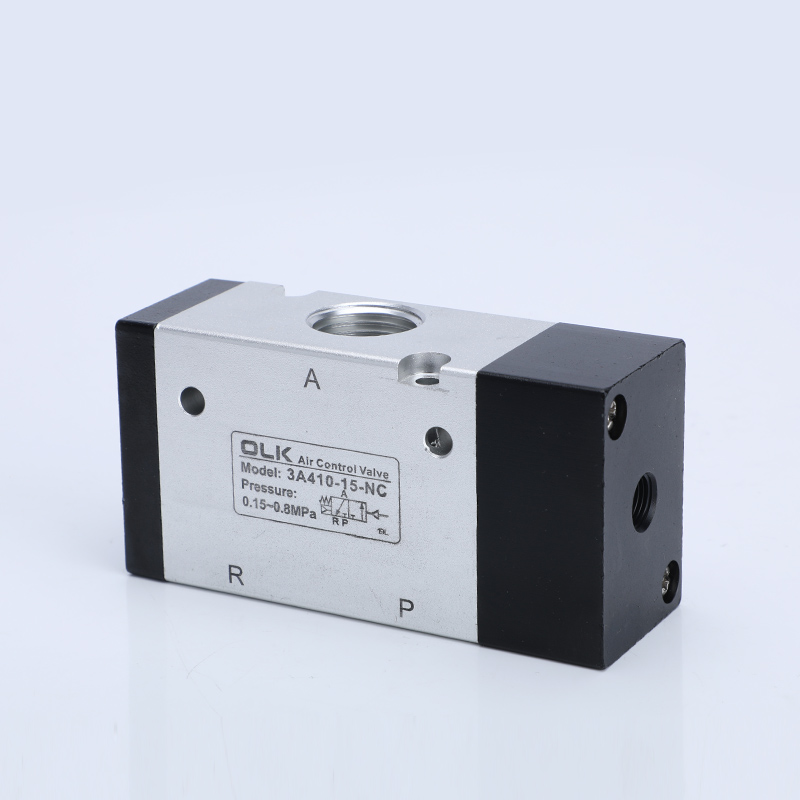

3A410-15 |
G1/2 |
Kaks asendit kolm teed |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Kaks asendit kolm teed |
50,0 (2,79) |
KKK:
Kas 3A seeriat saab muuta NO või NC väljale?
Iseasendamine ei ole üldiselt soovitatav, kuna NO/NC struktuurierinevused on seotud trimmi, vedru orientatsiooniga jne.
Soovitused: Tühjendage tellimuse esitamisel NO või NC valik
Kui mudelit on vaja muuta, võib töökindluse tagamiseks vahetada klapi korpuse või kogu klapi
Kas 3A seeria pneumaatiline klapp NO/NC tähendab sama mis solenoidklapp NO/NC?
Tähenduselt ühtlane: EI=tavaliselt avatud /NC=tavaliselt suletud
Pneumaatiline juhtventiil töötab aga õhurõhu signaaliga ja solenoidklapp töötab pooli solenoidjõuga. Need kaks põhimõtet on erinevad.
Kas seeria 3A NO/NC toetab CE-sertifikaati?
OLK Saadaval: CE (EMC+LVD) sertifikaat

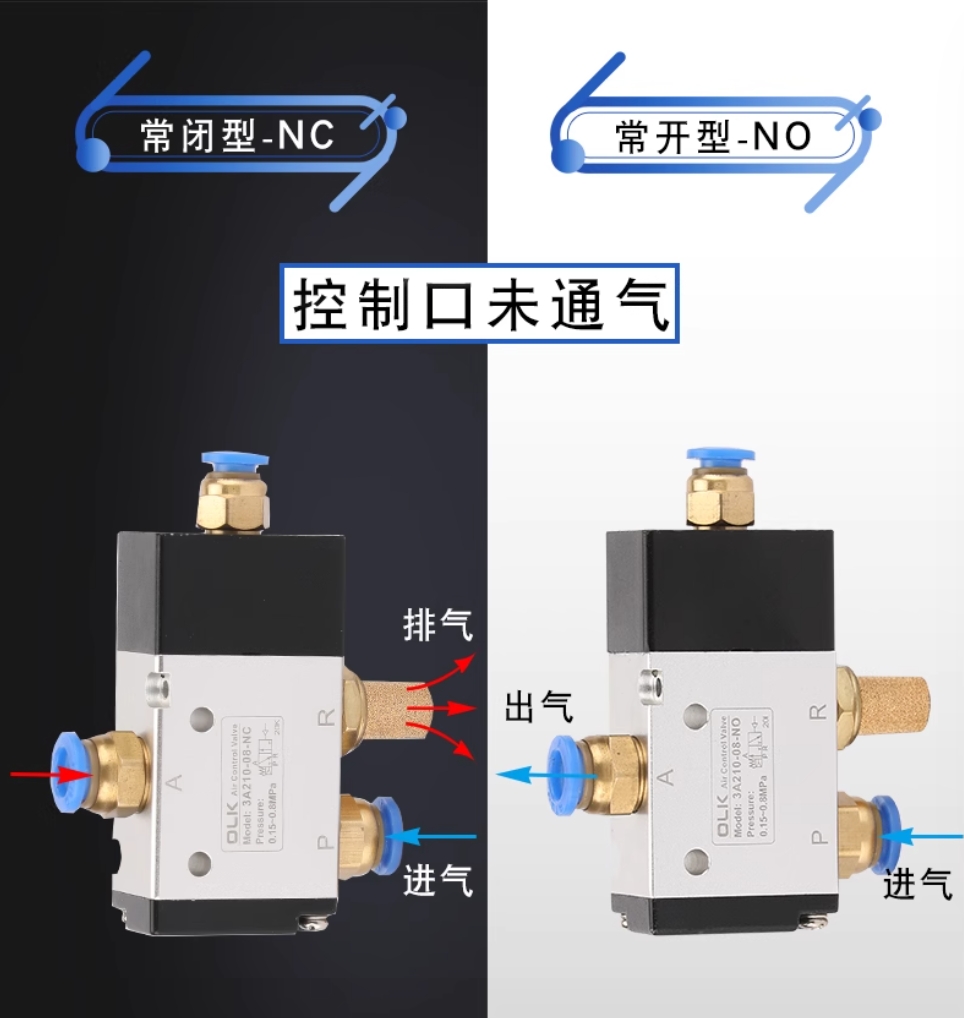

Mis vahe on 3A seeria NO ja NC vahel?
NC (tavaliselt suletud): klapp suletakse, kui õhku ei ole, ja seda saab avada alles pärast seda, kui seda juhib signaal/õhurõhk.
EI (tavaliselt avatud): klapp jääb loomulikult lahti, kui ei hinga, ja sulgub pärast signaali saamist.
