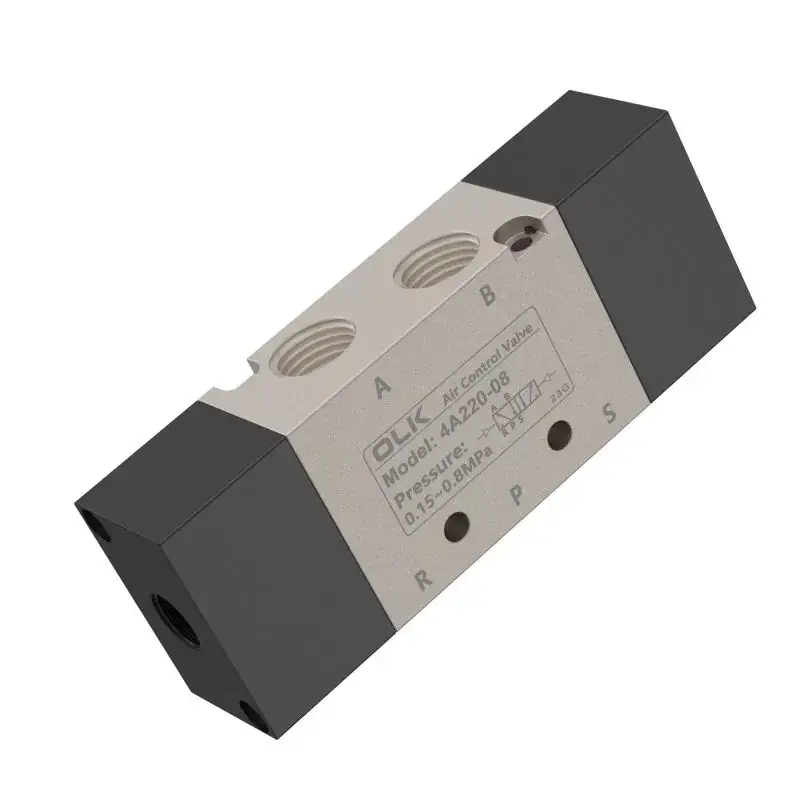

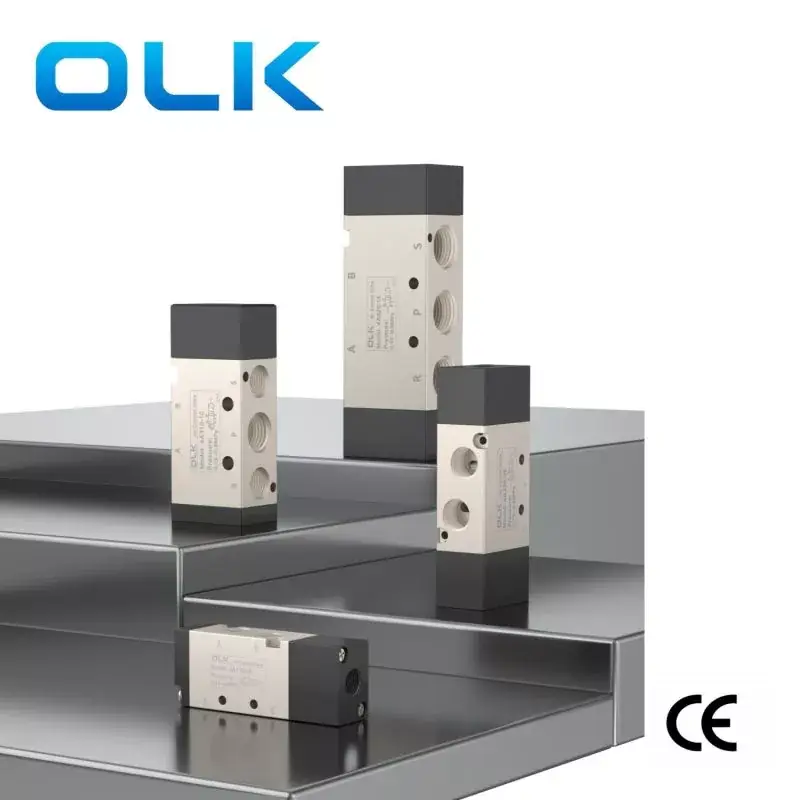

Ouleikai (OLK) 4A seeria 5-suunaline õhujuhtklapp võimaldab juhtida ja lülitada erinevaid vedelikke ning juhtida kahetoimelisi silindreid. 4A seeriat juhitakse õhuga, tagades kiire reageerimiskiiruse ja täpse töö, et tagada gaasi juhtimise stabiilsus ja täpsus. Seda toodet on rangelt keelatud kasutada tingimustes, mis ületavad kindlaksmääratud vahemikku, et vältida toote eluea ja ohutuse mõjutamist.
SYMBOL:
Tellimiskood
4A
1
10
06
MUDEL
KOOD
KLAPPI TÜÜP
PORDI SUURUS
4A: 2 asendi 5-tee ventiil/3 asendi 5-tee ventiil
1:100 seeria
10: Üks solenoid 5/2-suunaline
M5: M5X0,8
2:200 seeria
20: Kahekordne solenoidklapp 5/2-suunaline
06:G1/8
3:300 seeria
30C: Kahekordne solenoidklapp 5/3-suunaline suletud keskus
08:G1/4
4:400 seeria
30E: kahekordne solenoidklapp, 5/3-suunaline väljalaskekeskus
10:G3/8
30P: kahekordne solenoidklapp, 5/3-suunaline rõhukeskus
15:G1/2

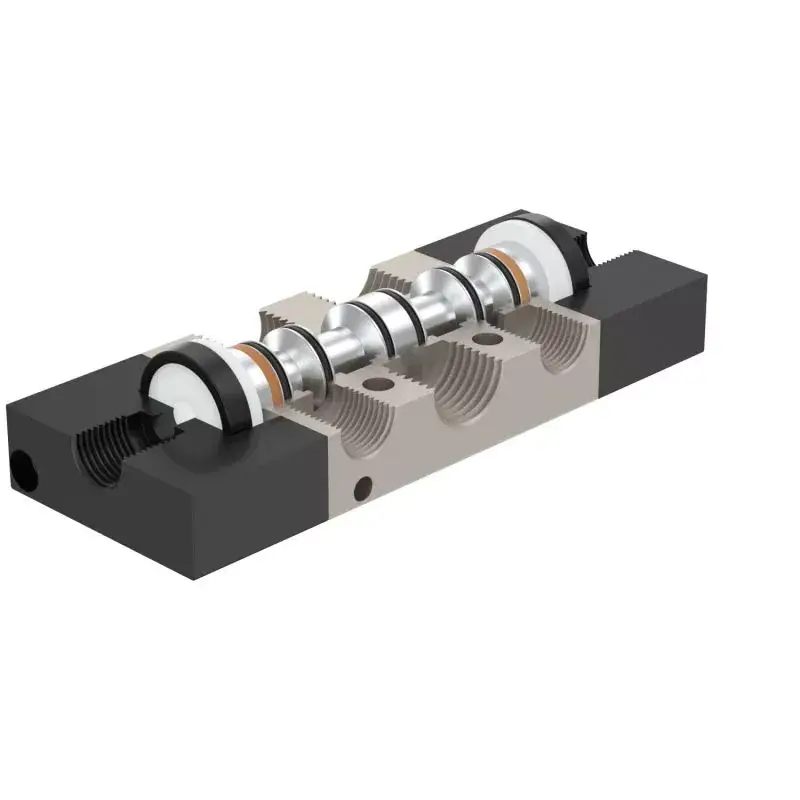

1. Kolvi tüüpi struktuur, suurepärane tihendus, reageeriv reaktsioon;
2. Kolme asendiga solenoidventiilid pakuvad kolme keskse funktsiooni vahel valida;
3. Kahepealised kahepositsioonilised pneumaatilised ventiilid sisaldavad mälufunktsiooni;
4. Sisemine auk on töödeldud spetsiaalse tehnikaga, mille tulemuseks on madal hõõrdetakistus, madal käivitusrõhk ja pikk kasutusiga;
5. Pole vaja õli määrida;
6. Võimalik integreerida alusega klapirühma moodustamiseks, säästes paigaldusruumi.
|
töökeskkond |
Õhk (filtreeritud läbi üle 40 μm filtri) |
|
Tegevus |
välisõhu juhtimine |
|
määrimine |
mittevajalik |
|
Töörõhu vahemik MPa (psi) |
0,15–0,8 (21–114) |
|
Garanteeritud survekindlus |
1,5 MPa (215 psi) |
|
Töötemperatuur °C |
-20-70 |
|
Korpuse materjal |
alumiiniumisulamist |
|
mudel |
Pordi läbimõõt |
positsioonide arv |
kõrgeim töösagedus |
Efektiivne ristlõikepindala mm² (CV väärtus) |
|
4A110-M5 |
M5 |
2 asend 5 viis |
5 korda sekundis |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 asend 5 viis |
5 korda sekundis |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Kolm asendit viis teed |
3 korda sekundis |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Kolm asendit viis teed |
3 korda sekundis |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Kolm asendit viis teed |
3 korda sekundis |
5,0 (0,28) |
|
4A110-06 |
G1/8 |
2 asend 5 viis |
5 korda sekundis |
12,0 (0,67) |
|
4A120-06 |
G1/8 |
2 asend 5 viis |
5 korda sekundis |
12,0 (0,67) |
|
4A130C-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 asend 5 viis |
5 korda sekundis |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 asend 5 viis |
5 korda sekundis |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A210-08 |
Sisselaskeava=Väljund=G1/4 Väljalaskeava=PT1/8 |
2 asend 5 viis |
5 korda sekundis |
16,0 (0,89) |
|
4A220-08 |
Sisselaskeava=Väljund=G1/4 Väljalaskeava=PT1/8 |
2 asend 5 viis |
5 korda sekundis |
16,0 (0,89) |
|
4A230C-08 |
Sisselaskeava=Väljund=G1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A230E-08 |
Sisselaskeava=Väljund=G1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A230P-08 |
Sisselaskeava=Väljund=G1/4 Väljalaskeava=PT1/8 |
Kolm asendit viis teed |
3 korda sekundis |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 asend 5 viis |
4 korda sekundis |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 asend 5 viis |
4 korda sekundis |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A310-10 |
Sisselaskeava=Väljund=G3/8 Väljalaskeava=PT1/4 |
2 asend 5 viis |
4 korda sekundis |
30,0 (1,67) |
|
4A320-10 |
Sisselaskeava=Väljund=G3/8 Väljalaskeava=PT1/4 |
2 asend 5 viis |
4 korda sekundis |
30,0 (1,67) |
|
4A330C-10 |
Sisselaskeava=Väljund=G3/8 Väljalaskeava=PT1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A330E-10 |
Sisselaskeava=Väljund=G3/8 Väljalaskeava=PT1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A330P-10 |
Sisselaskeava=Väljund=G3/8 Väljalaskeava=PT1/4 |
Kolm asendit viis teed |
3 korda sekundis |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 asend 5 viis |
3 korda sekundis |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 asend 5 viis |
3 korda sekundis |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Kolm asendit viis teed |
3 korda sekundis |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Kolm asendit viis teed |
3 korda sekundis |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Kolm asendit viis teed |
3 korda sekundis |
30,0 (1,67) |
