VF5000 solenoidventiil 5/2 Way, 5/3 -tee on otsene torustik. Spoolipuur on spetsiaalselt töödelda, et minimeerida hõõrdumist, vähendada lähterõhku ja pikendada kasutusaja. Suure pordi suurusega ventiil tagab suurema õhuvoolu, muutes selle ideaalseks mitme täiturmehhanismi või keskmise kuni suure silindri kasutamiseks. VF5000-seeria pordi suurus on 3/8.
Selle moodulkonstruktsioon toetab kollektori paigaldamist, võimaldades tsentraliseeritud õhuvarustust ja lihtsustades torustikku. Kõrge vooluga pneumaatiliste rakenduste jaoks mõeldud DS/VF 3000 ja 5000 seeria solenoidventiilid rakendatakse tavaliselt tööstusmasinates ja automatiseeritud tootmisliinides.
· Suur vool
· Torustik / modulaarne / ruumi säästmine
· Tööstus-klassi vastupidavus
|
Tellimiskood |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Mudel |
klapi tüüp |
|
pinge |
joonetüüp |
Manul |
sadamasuurus |
|
VF5000 solenoidventiil |

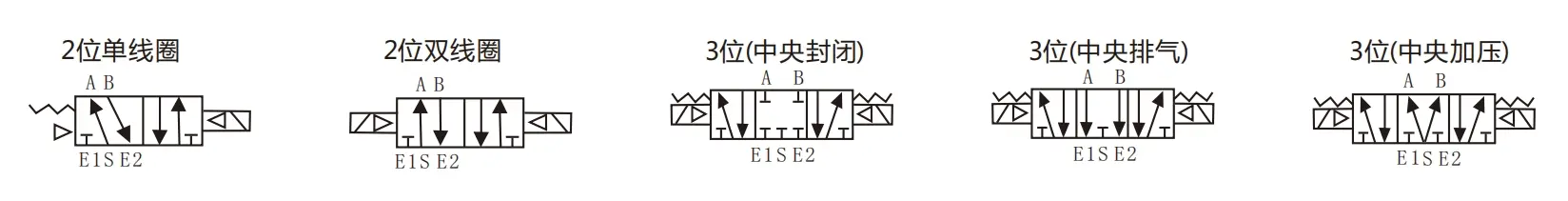

130: ühe solenoid 5/2 tee |
|
3: 110VAC |
G: rea tüüp |
|
02: PT3/8 |
|
|
230: topelt solenoidne vlave 5/2 Way |
|
4: 220Vac |
D: Dini tüüp |
|
|
|
|
330c: topelt solenoidne vlave5/3way suletud keskus |
|
5: 24VDC |
DZ: DZ valgusega |
|
|
|
|
430e: topelt solenoidne vlave5/3way väljalaskeava |
|
6: 12VDC |
|
|
|
|
|
530p: topelt solenoidventiil 5/3 -suunaline rõhukeskus |
|
|
|
|
|
|
Ühised spetsifikatsioonid |
|
|
Töötav vahend |
Õhk |
|
Woking temperatuur |
0-50 ℃ |
|
Määrimine |
Pole vaja |
|
Käsitsi ületamine |
Kruvikeeraja |
|
Šoki-/vibratsioonitakistus |
30G/5G (8,3–2000Hz) |
|
Ümbris |
Tolmukindel |
|
Mudel |
positsioon |
mähik |
KGF/CM² (MPA) |
Reageerimise aeg (MS) |
Max. Töösagedus |
sadamasuurus |
Efektiivne ristlõike aream² (CV) |
kgf |
|

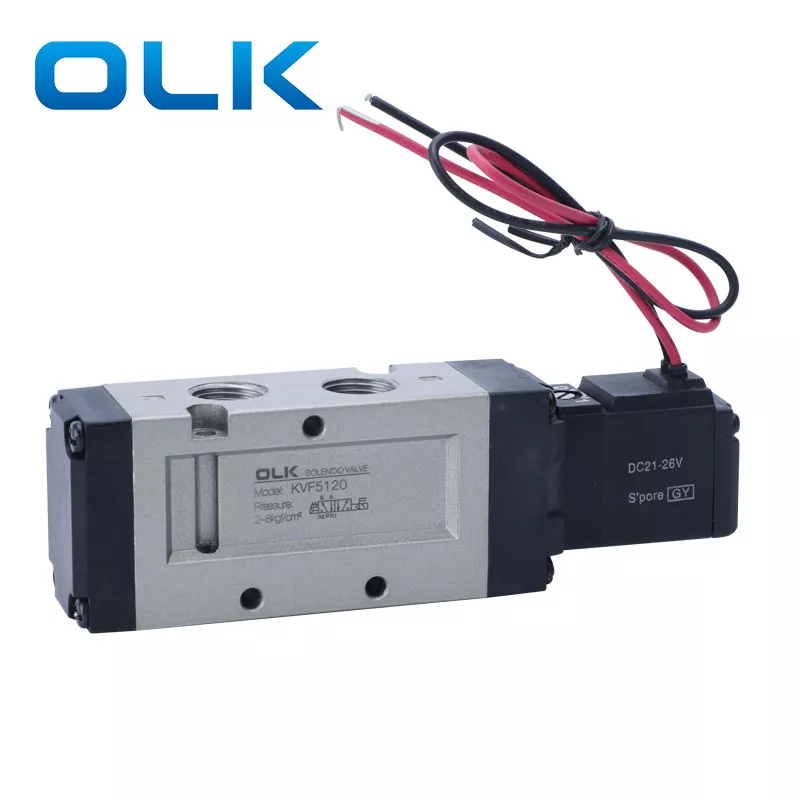

VF5120- □ △ B-02 |
2 positsioon |
üksik tegevus |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

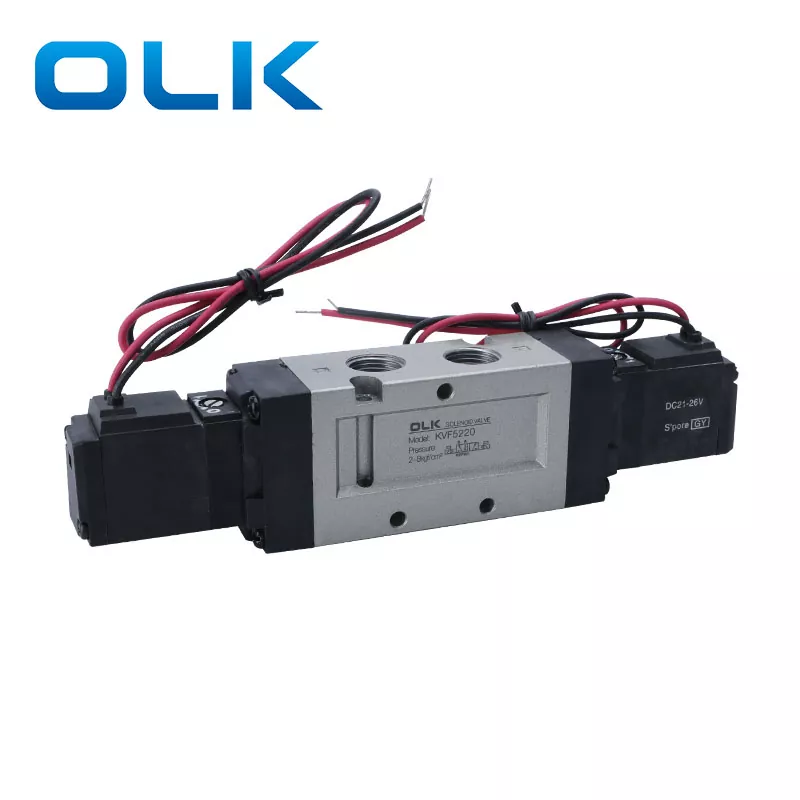

VF5220- □ △ B-02 |
2 positsioon |
topelt tegevus |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320- □ △ B-02 |
3 positsioon |
topelt solenoid vlave5/3way suletud keskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|
VF5420- □ △ B-02 |
3 positsioon |
topelt solenoidne vlave5/3way väljalaskekeskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41,4 (2.3) |
0.53 |
|

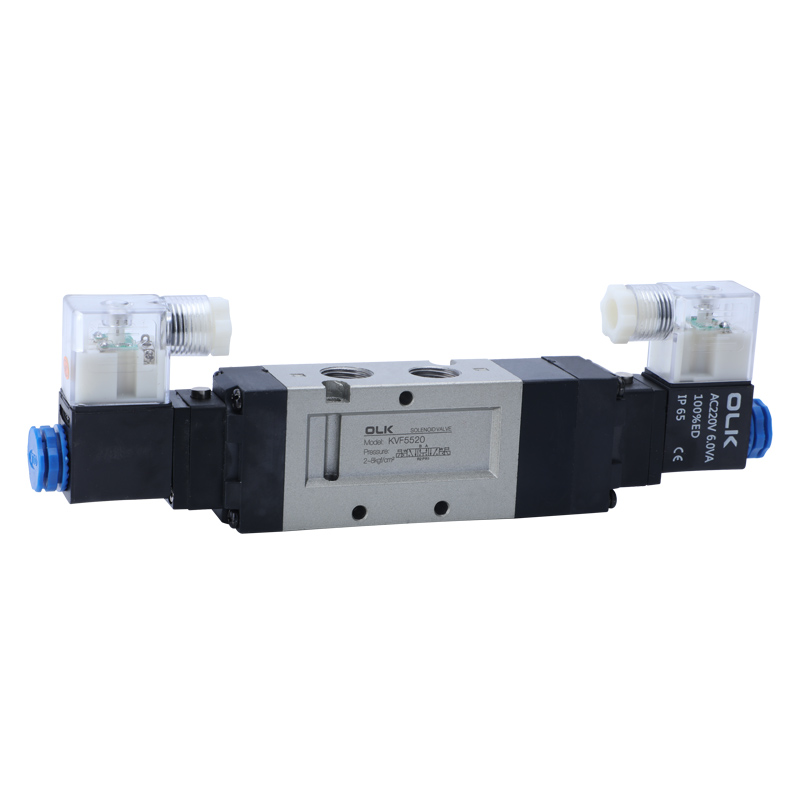

VF5520- □ △ B-02 |
3 positsioon |
topelt solenoidventiil 5/3 -suunaline rõhukeskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Millist mudelit saab DS3000/VF3000 asendada?
DS3000 võib TPC asendada Koreas sama funktsiooniga ja VF 3000 võib asendada SMC Jaapanis sama funktsiooniga
Milline on DS5000/VF5000 solenoidventiili 5 -tee düüsi läbimõõt?
DS5000/VF5000 Thread ava on PT3/8
