Saatjad Pneumaatiline-elektriline relee

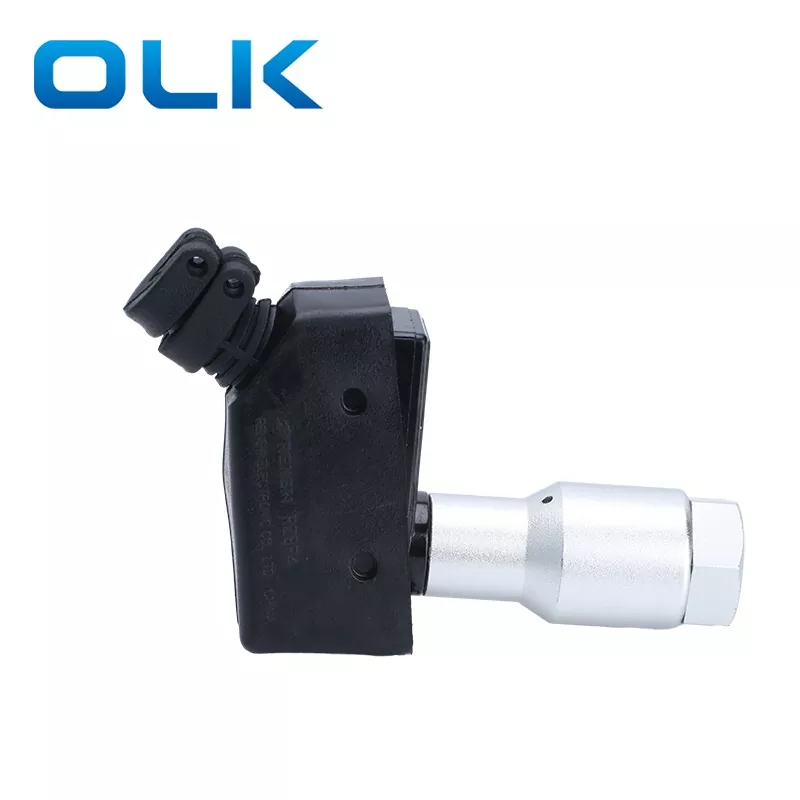

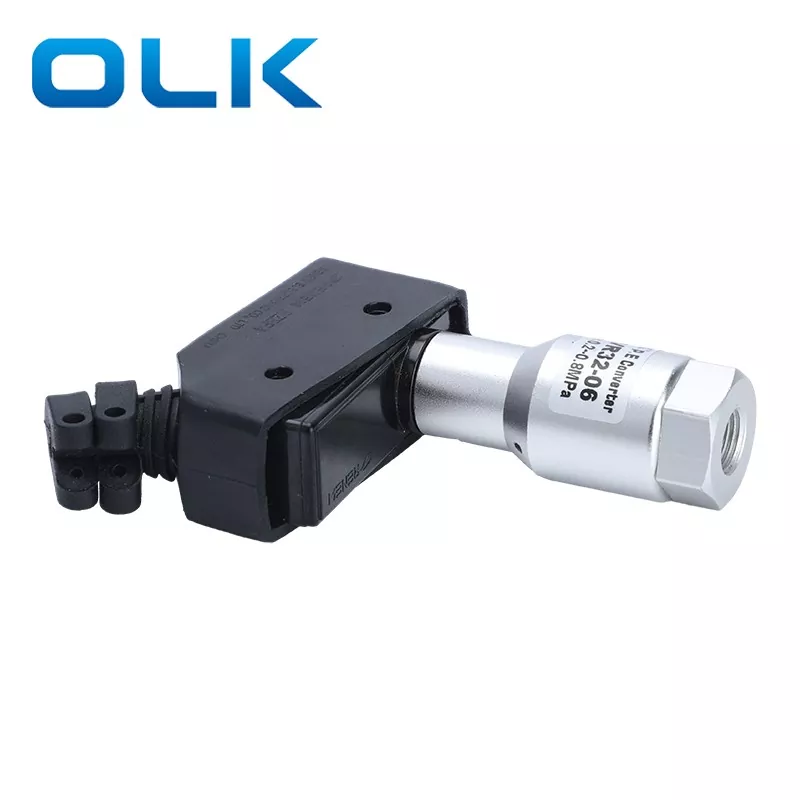

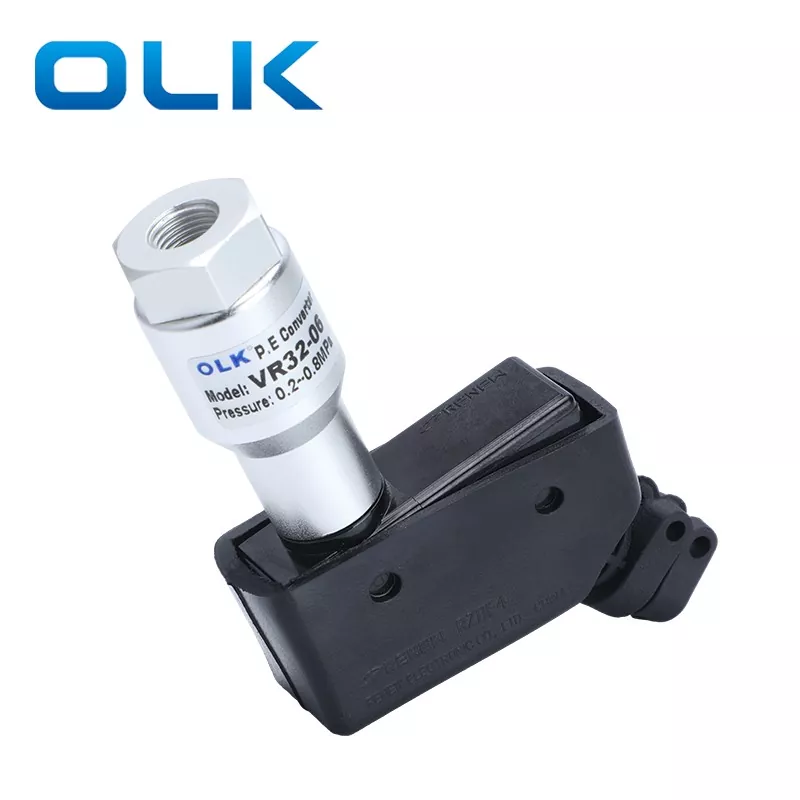

OLK Transmitters Pneumaatilised-elektrilised releed  SMC TYPE VR3200 Series on rõhulüliti, mis teisendab pneumaatilised signaalid elektrilisteks signaalideks. See koosneb viiest põhiosast: mikrolülitist, vedrust, kolvist, korpusest ja kaanest. Töörõhk on 0,1–1,0 MPa VR3200 Pneumaatilist-elektrilist täppiskeermestatud liideseid ei ole lihtne eemaldada. Mõlemad otsad on varustatud tolmukorgidega ning spetsiaalse kaitsekatte kasutamine muudab need vastupidavamaks ja pikendab nende kasutusiga.

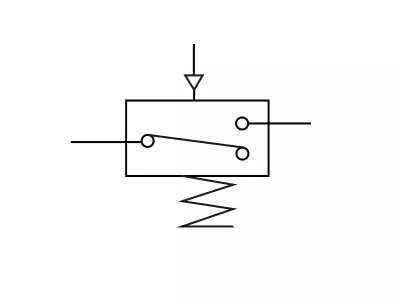

Sümbol:

Survelülitite rakendused:

1.Silindri rõhu tuvastamine: pneumaatiline rõhulüliti tuvastab balloonides oleva rõhu.

2. Vaakumkinnitus robotkäepidemel: automaatsel konveieril asuva robotkäe iminapa lähedal kinnitab lüliti imemist.

3. Gaasilekke tuvastamine: Madalrõhuandurit kasutades tuvastab lüliti väikesed gaasimuutused, et mõõta leket.

4. Toiterõhu juhtimine: ühendades rõhulüliti pneumaatilises süsteemis regulaatoriga, saab toiterõhku seadistada kuvatava rõhu väärtuse alusel. Töötamise ajal näitab kuvatav väärtus, kas toiterõhk on ebanormaalne. Näiteks pesutootmisliinil jälgivad mitmed vedeliku rõhu lülitid vee, õli jne varustamist. Hüdrosilindritel kinnitavad rõhulülitid haamri jõudu.

5. Asendi tuvastamine: digitaalne rõhulüliti tuvastab düüsi vasturõhu, et kinnitada töödeldavate detailide asukoht.

6. Õhuvoolu juhtimine

7. Filtri ummistumise jälgimine: diferentsiaalrõhuandur mõõdab rõhuerinevust filtri mõlemal küljel. Suurem erinevus näitab suuremat ummistumist. Olenevalt ummistusolekust saab filtrit puhastada või välja vahetada.

8. Vedeliku taseme tuvastamine: diferentsiaalrõhu andur tuvastab vedeliku taseme, sulgedes alumise õhuava. Vedeliku taseme muutudes muutub netorõhk ühendatud vertikaalses torus, mis võimaldab taseme tuvastamist.

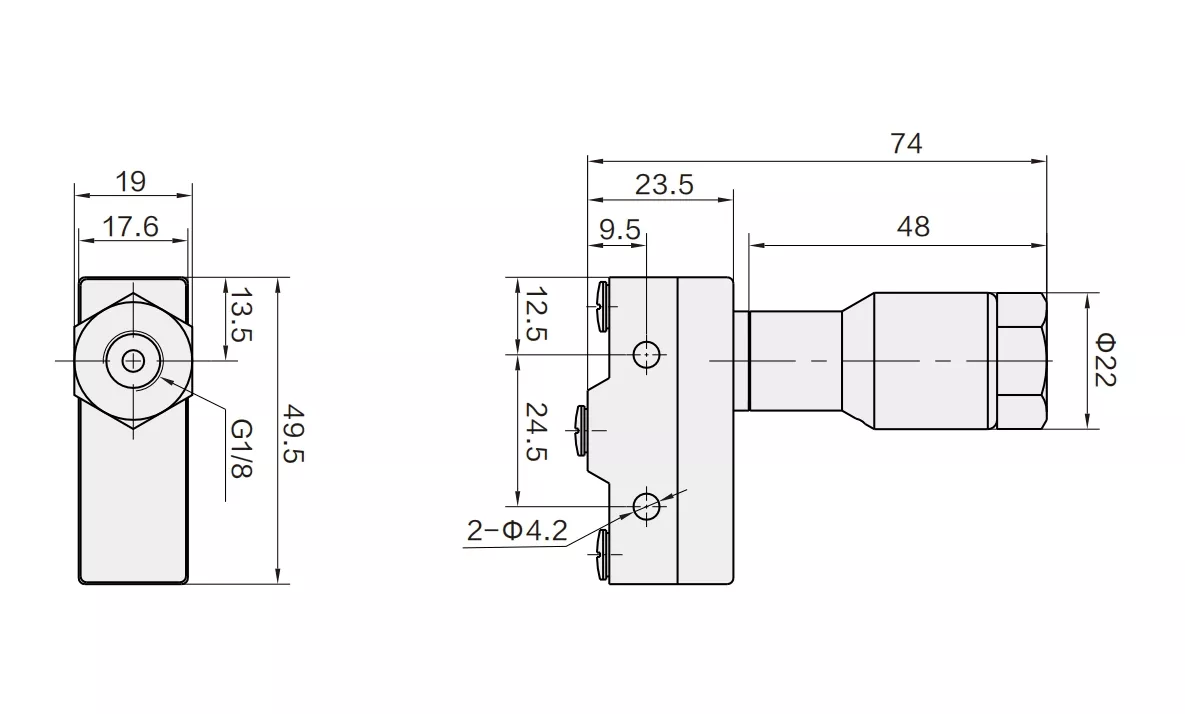

SMC tüüp VR320 seeria Saatjad: Pneumaatiline-elektriline relee Üldparameetrid

KKK-dVR32 elektropneumaatilise muunduri jaoks:

1. Kas teie VR32 elektropneumaatiline relee võib SMC VR3200 või VR3201 otse asendada?

Jah. OLK VR32 seeria ühildub täielikult SMC VR3200/3201 seeriaga nii paigaldusmõõtmete, pordi suuruse (1/8") kui ka elektrilise jõudluse poolest. See on konkurentsivõimelisema hinnaga 100% sisseehitatud asendus. Tasuv VR3200 asendus!

2. Mis vahe on VR32 muunduril ja rõhulülitil?

VR32 on mehaaniline pneumaatiline-elektriline relee, mis on loodud pneumaatilise signaali muundamiseks elektriliseks kontaktsignaaliks. See on lihtne ja vastupidav, seda kasutatakse peamiselt "Air ON/OFF" oleku või käigu kinnituse tuvastamiseks. Teisest küljest on rõhulülititel sageli digitaalsed näidikud ja täpsed reguleerimisskaalad konkreetsete rõhuväärtuste jälgimiseks.

3. Millised on tüüpilised VR32 pneumaatiliste-elektriliste muundurite rakendusstsenaariumid?

Silindri asendi tuvastamise relee:

Silindri käigu piiri tuvastamine: kui silinder jõuab piirini, rõhk tõuseb ja VR32 saadab signaali PLC-le, ajendades masinat järgmise sammu juurde minema.

Turvablokeering: masin käivitub ainult siis, kui õhurõhk jõuab normi ja vooluahel on ühendatud.
