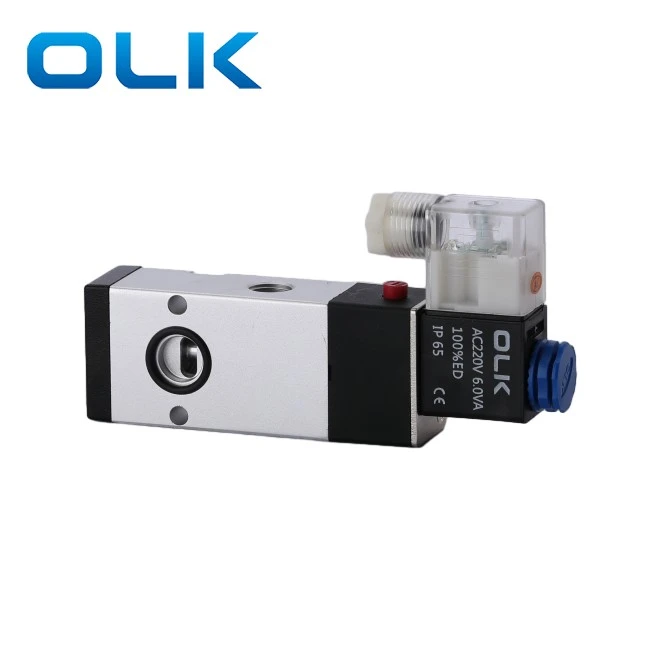

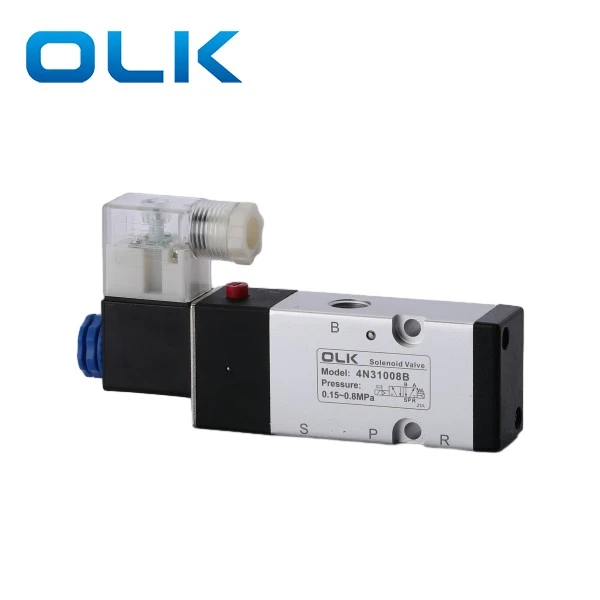

5 suunas 4N310-08 PLAAT SOLENOID VENS

OLK 2Position 5 suunas 4N310-08 Plaadi solenoidventiili niit on G1/4 pordi suurus.4N310-08 Klappil on üks tagaõhu väljalaskeava, mis võimaldab paindlikku paigaldamist ja ruumi säästmist, suurendades tõhusalt reageerimise kiirust ja süsteemi stabiilsust.

5 suunas 4N310-08 on spetsiaalselt tööriistade klambrisüsteemi jaoks, mis sobib kõrgsageduslike vahetamise stsenaariumide jaoks. Ja see on pühendatud automatiseerimisseadmetele, näiteks CNC tööpindudele ja töötlemiskeskustele.

5-suunaline 4N310-08 PLAAT SOLENOID VENSITORITE TOOTUSED ：

Spetsiaalne nuga silindri/klambrite silindri jaoks mõeldud disain

Õhuava seljal, kompaktstruktuur

Valikuline pinge: AC220V / DC24V

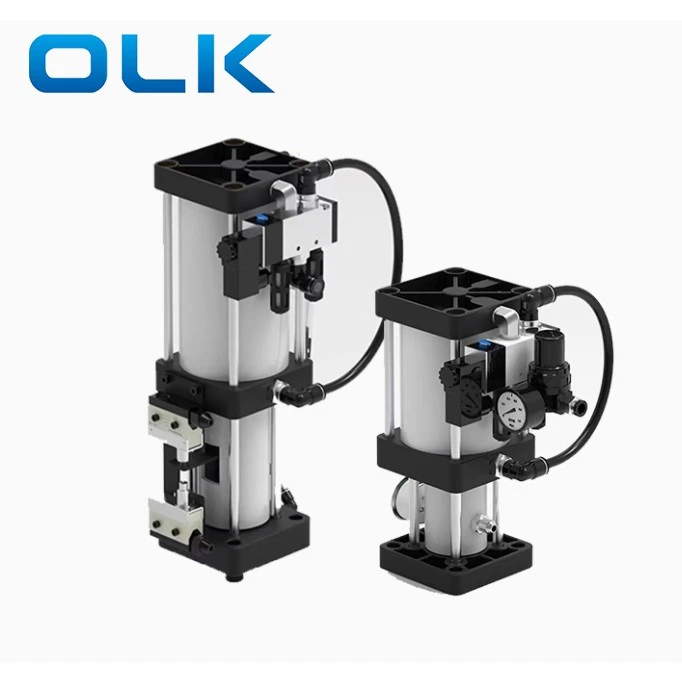

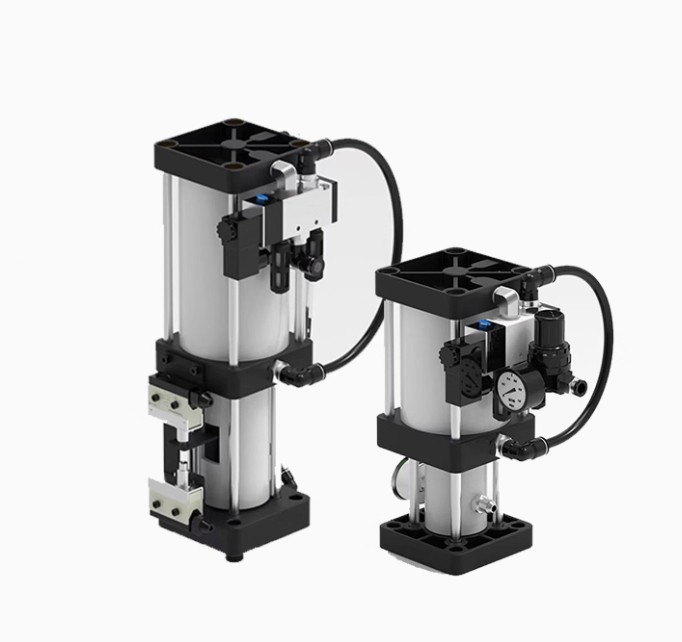

Tööriista vabastamise silinder (TRC) ülevaade

Tööriista vabastamise silindrit kasutatakse spetsiaalselt CNC masina spindlite jaoks tööriistade vabastamiseks. See silindr kasutab põhimõtet "Võrdse rõhu ülekande vedelikes", mis võimaldab väikese õhurõhu tekitamiseks CNC spindlis tööriista vabastamiseks vajalikku suurt jõudu. Silindrit koosneb: õhusilindrist, 5-suunalisest 2-positsioonist 4N310 solenoidventiili, õliväljaannete ja mikrolülititest.

Tööriista vabastamise silindri installimärkused

Vertikaalsete spindlite jaoks kinnitage silinder sulguga ja paigaldage see vertikaalselt spindlikarbi kohal.

Horisontaalsete spindlite jaoks hoidke õlitupsi vertikaalselt ja kõrgemal kui silindri korpus.

Õlitass peab silmitsi seisma, et õhk pääseda silindrist.

Tööriista vabastamise silindri paigaldamise sammud

Lülitage masina toide (paneel ja kapp) välja ja õhuvarustus välja.

Eemaldage spindli kasti kate. Ühendage õhutorud solenoidventiililt.

Keerake solenoidmähisel plastmutter lahti (ärge eemaldage juhtmeid, kui seda ei ole korralikult märgitud).

Ühendage juhtmed ülemise ja alumise piirlülitite hulgast lahti (märkige hoolikalt).

Eemaldage vana silindr.

Paigaldage uus silindr ja kinnitage see kruvidega.

Ühendage juhtmed ja õhutorud. Veenduge:

Ülemine piirlüliti vajutatakse.

Alumise piirlüliti on õigesti reguleeritud (tööriistaajakirjaga masinate jaoks on see ohutuse tagamiseks kriitilise tähtsusega).

Pärast installimist testige tööriistaga. Kontrollige tööriista vabastamist ja klambrit. Tööriistaajakirjaga masinate jaoks vahetage testitööriista.

Tööriista vabastamise silindri kasutamise ettevaatusabinõud

· Silindrit saab paigaldada vertikaalselt või horisontaalselt. Horisontaalseks peab õlikop olema ülespoole.

· Õhuvarustus peab olema puhas ja kuiv, rõhk vähemalt 6 kgf/cm².

· Õli tase tassis: minimaalselt 1/5, maksimaalselt 4/5.

· Kontrollige 4N310 Solenoidi pinget ja õhurõhku paigaldamise ajal.

KKK

Milleks kasutatakse 4N310?

4N310 kasutatakse tööriista vabastamise silindri jaoks.

AC vs DC mähis?

AC on majapidamise võimu jaoks; DC on otsevool.

Mis on ühenduse augu all olev nupp?

See lülitab väljalaskeava käsitsi.

Installimisnõuanded?

Puhastage torud ja ühendused, et vältida mustuse sisenemist õhuskeemi.

Mis on 4N310-08 pordi suurus?

Sisselaskeava, väljalaskeava, heitgaas: G1/4 niit; Külje väljalaske augu läbimõõt: 19 mm.
