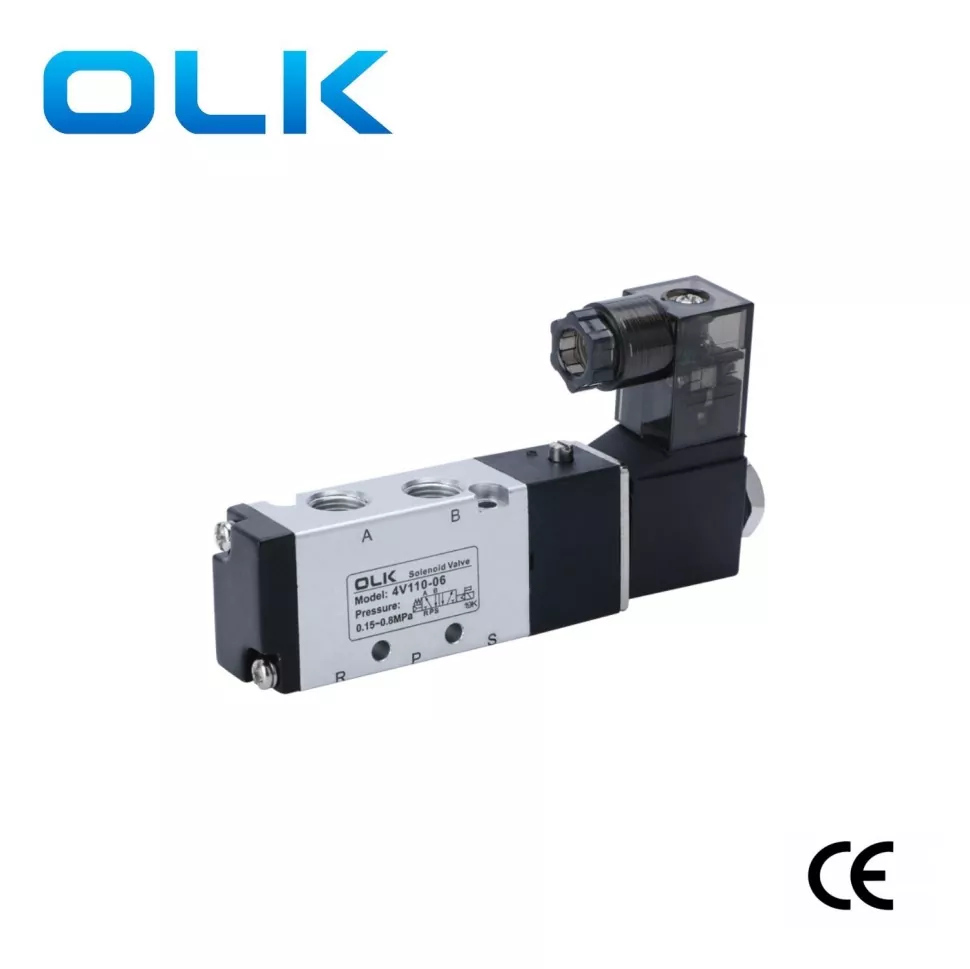

OLK 4V100 Solenoidventiil 5 suunas, 5/2 -suunaline pneumaatiline solenoidventiil läbis CE -sertifikaadi. Välimuse suurus on väikseim mudel, kompaktse kujunduse ja liidese spetsifikatsiooniga 1/8 ''. 4v100 solenoidventiil sobib väiksemate pneumaatiliste süsteemide jaoks, mille voolukiirused on madalamad. Rakendatakse väikestele seadmetele või väikestele silindritele, mis vajavad täpset kontrolli.
|
Tellimiskood |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Mudel |
Kood |
klapi tüüp |
sadamasuurus |
pinge |
Plahvatuse tõestamise mähis |
|
4V: Sports2 (3) Asendi solenoidventiil |
1: 100 seeria |
10: ühe solenoid 5/2 tee |
M5: M5X0.8 |
AC220V |

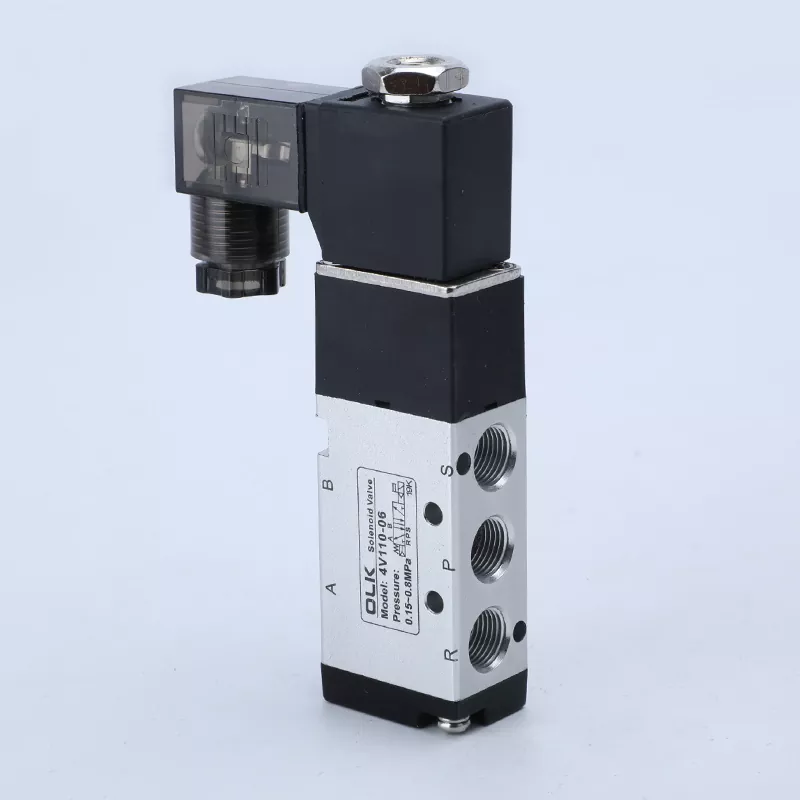

Ei: Dini tüüp |
|
|
|
20: topelt solenoidventiil 5/2 teed |
06: 1/8 '' |
DC24V |

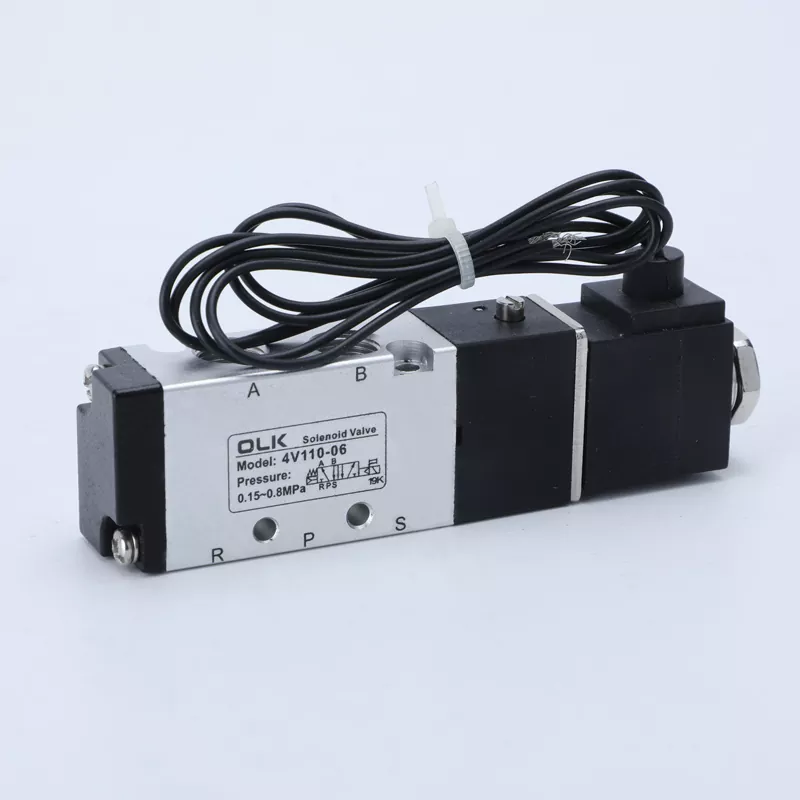

I: rea tüüp |
|
|
|
30c: topelt solenoidne vlave5/3way suletud keskus |
|
AC110V |
|
|
|
|
30e: topelt solenoidne vlave5/3way väljalaskeava |
|
AC24V |
|
|
|
|
30p: topelt solenoidventiil 5/3 -suunaline rõhukeskus |
|
DC12V |
|
|
Mudel |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Töötav keskmine |
Õhk （filter läbi filtriekraani üle 40 μm） |
|||
|
Tegevusrežiim |
Sisemine piloot tüüp |
|||
|
sadamasuurus |
Sisselaskeava = väljalaskeava = väljalaske port = m5 |
Sisselaskeava = Outlet == G1/8 |
||
|
Tõhus ristlõikepiirkond |
5,5 mm² （CV = 0,31） |
5,0mm² （CV = 0,28） |
12,0mm² （CV = 0,67） |
9,0mm² （CV = 0,5） |
|
Positsioonid |
5/2 port |
5/3 sadam |
5/2 port |
5/2 port |
|
Rõhuvahemik |
0,15-0,8 MPa (21-114PSI) |
|||
|
Tõendussurve |
1,5MPa (215psi) |
|||
|
Töösurve |
'-20-70 ℃ |
|||
|
Kehamaterjal |
Alumiiniumsulam |
|||
|
Määrimine |
Pole vaja |
|||
|
Maksimaalne sagedus |
5 korda sekundis |
3 korda sekundis |
5 korda sekundis |
3 korda sekundis |
|
Kaal |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175G |
200 g |
