3V2 solenoidklapp on väike, kerge ja hõlpsasti paigaldatav. Selle korpus on valmistatud tugevast alumiiniumist, mis on rooste- ja kahjustustekindel. Ventiilis kasutatakse töökindlat solenoidmähist, millel on valikud DC12V, DC24V, AC110V või AC220V võimsusega.
See OLK kaubamärgi 3V2 solenoidklapp töötab hästi keskmise õhuvoolu juhtimiseks. See lülitub kiiresti, kasutab vähe energiat ja kestab kaua. See võib olla normaalselt suletud (NC), normaalselt avatud (NO) või topeltsolenoidiga. Seda kasutatakse sageli automatiseerimisliinides, pakendamismasinates, trükimasinates ja toiduainetööstuses. Väikese suuruse tõttu sobib see ideaalselt kitsastesse kohtadesse.
1. Otsese toimega struktuur tundliku lülitusega.

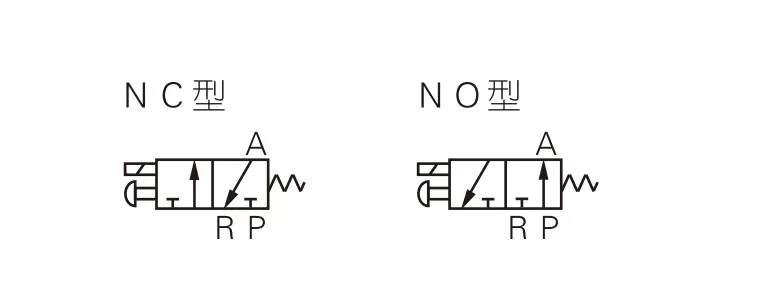

2. Saadaval on tavaliselt suletud (NC) ja normaalselt avatud (NO) tüübid.
3. Koaksiaalne väljalülituskonstruktsioon hea tihenduse ja suure voolu tagamiseks.
4.Määrimist pole vaja.
5. Varustatud käsitsi alistamise hõlbustamiseks paigaldamise ja testimise hõlbustamiseks.
6. Saadaval on mitu standardpinge valikut.
|
Tellimiskood |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Mudel |
Kood |
|
Pordi suurus |
Näitlejatüüp |
Standardne pinge |
Elektriline sisend |
Keerme tüüp |
|
|
3V:2 asend 3-suunaline |
2:2 seeria |
|
06:G1/8 |
NC: tavaliselt suletud |
A: AC220V |
Tühi: SINU tüüp |
Tühi:G |
|
|
|
|
|
08:G1/4 |
EI: normaalselt avatud |
B: DC24V |
I: Joone tüüp |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Mudel |
3V206 |
3V208 |
|
Töökeskkond |
Õhk (filtreeritud 40 μm või suurema filtriga) |
Õhk (filtreeritud 40 μm või suurema filtriga) |
|
Näitlejatüüp |
Otsene näitlemine |
|
|
Pordi suurus |
G1/8 |
G1/4 |
|
Asend ja viis |
2 Asend 3 suunas |
|
|
Efektiivne piirkond |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Määrimine |
Ei nõuta |
|
|
Töörõhu vahemik |
0–0,8 MPa (0–114 psi) |
|
|
Tõestusrõhk |
1,5 MPa (215 psi) |
|
|
Töötemperatuur (℃) |
-20-70 |
|
|
Korpuse materjal |
Alumiiniumisulam |
|
|
Standardne pinge |
AC220V AC110 AC24V DC24V DC12V |
|
Pinge vahemik |
AC: ±15% DC: ±10% |
|
Energiatarve |
AC: 7 VA DC: 7,0 W |
|
Kaitseklass |
IP65 (DIN40050) |
|
Isolatsiooniaste |
B tase |
|
Ühenduse tüüp |
DIN-pistiku tüüp/liini tüüp |
|
Min.ergutusaeg |
0,05 sek |
|

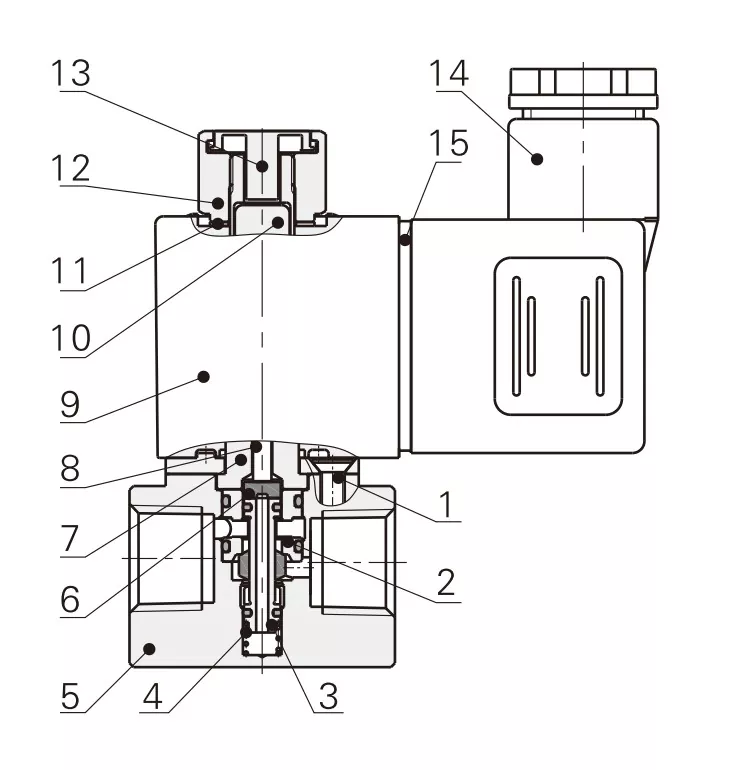

Ei. |
Nimi |
|
1 |
Süvistatud kruvi |
|
2 |
Vahehoidja varrukas |
|
3 |
Südamiku kokkupanek |
|
4 |
Kevad |
|
5 |
Keha |
|
6 |
Tihend |
|
7 |
Solenoidi koost |
|
8 |
Kolvivarras |
|
9 |
Mähis |
|
10 |
Liikuv raudsüdamik |
|
11 |
Fikseeritud pesumasin |
|
12 |
Fikseeritud mutter |
|
13 |
Käsitsi nupp |
|
14 |
Terminal |
|
15 |
Terminali tihend |
|
Üksus |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Töökeskkond |
Õhk |
Õhk, vesi, õli |
Õhk |
Õhk |
|
Algne olek: |
NC |
NC/EI |
EI/NC |
EI/NC |
|
Käivitamise tüüp |
Otsene näitlemine |
Otsene näitlemine |
Otsene näitlemine |
Otsene näitlemine |
|
Pordi suurus |
1,5 MPa (215 psi) |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Asend ja viis |
3 pordi 2 asend |
2 pordi 2 asend |
3 pordi 2 asend |
3 pordi 2 asend |
|
Määrimine |
Pole nõutav |
Pole nõutav |
Pole nõutav |
Pole nõutav |
|
Töörõhk |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Tõestusrõhk |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Ava suurus |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (suur õhuvool) |
K: Mis on peamine erinevus 3V2 ja 3V3 solenoidventiilide vahel?
V: 3V2: keskmine vool, sobib väikese pneumaatilise juhtimissüsteemi jaoks
3V3: suure vooluhulgaga, sobib mitmele silindrile või suure vooluhulgaga rakendustele.
Struktuuri erinevus: 3V3 on suurema korpusega ja suudab taluda suuremat rõhku ja voolu.
K: Mis on 3V2 solenoidklapi ava suurus?
A: 3V2-06 klapi ava suurus on 3,2 mm; 3V2-06 klapi ava suurus on 3,4 mm
K: Milliseid tooteid saab OLK 3V2 asendada?
V: OLK 3V2 võib asendada sama funktsiooni ja sarnaste spetsifikatsioonidega AIRTAC 3V2 seeria solenoidventiilid.
