Ouleikai (OLK) 3/2 Way VM430 seeria mehaaniline klapp.
Nii N.C. kui ka N.O. Valikud on saadaval.
Mis tahes pordi saab kasutada torustikku.
Heitgaaside müra vähendamiseks ja selle mõju keskkonnale minimeerimiseks võib võtta tõhusaid meetmeid.

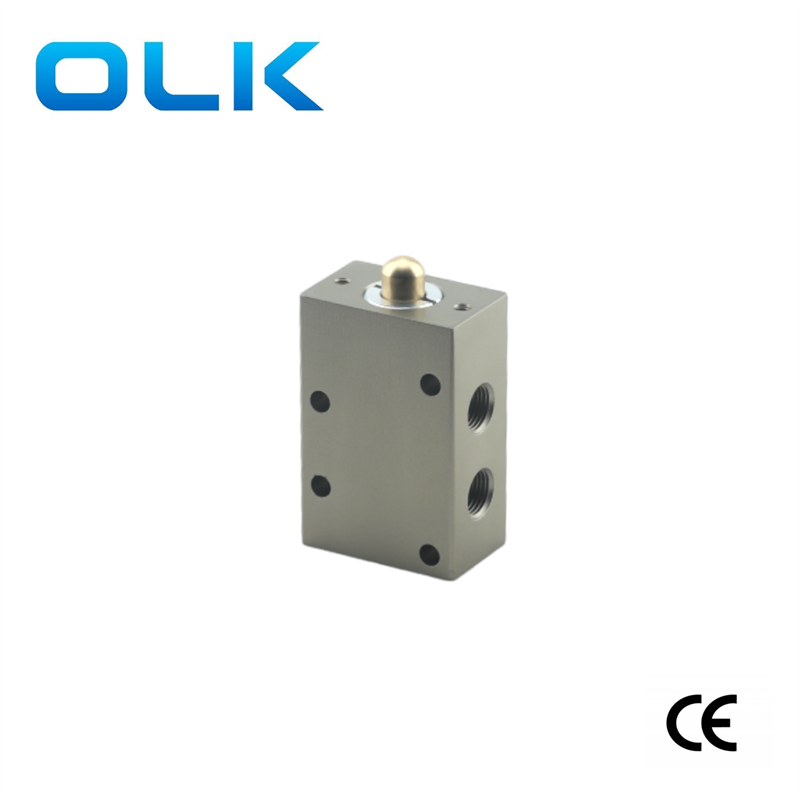

-Põhiliit (VM430-01-00)

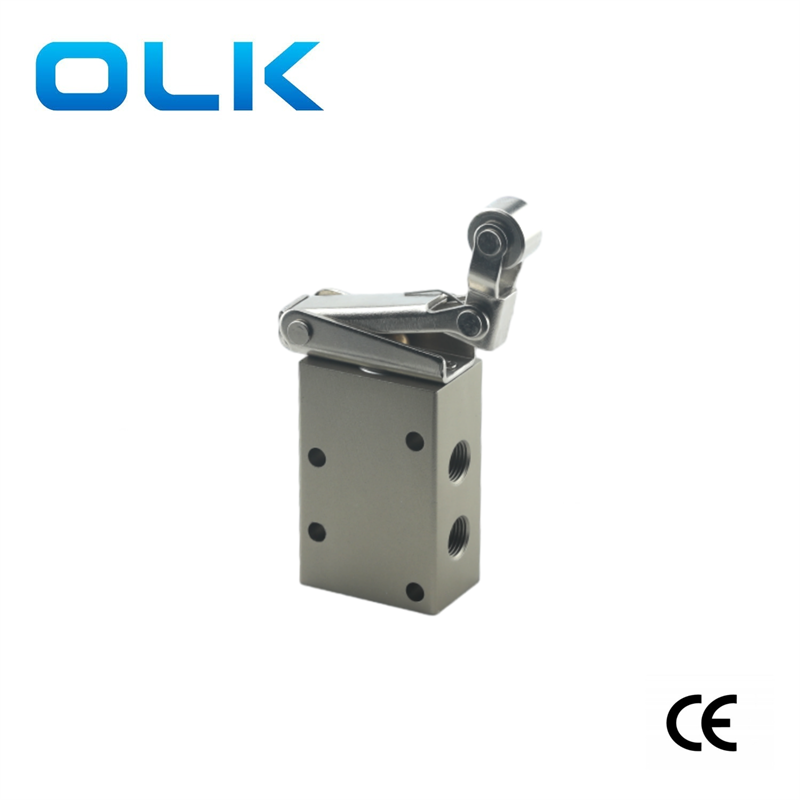

-ühesuunaline rull tüüp (VM430-01-02S)

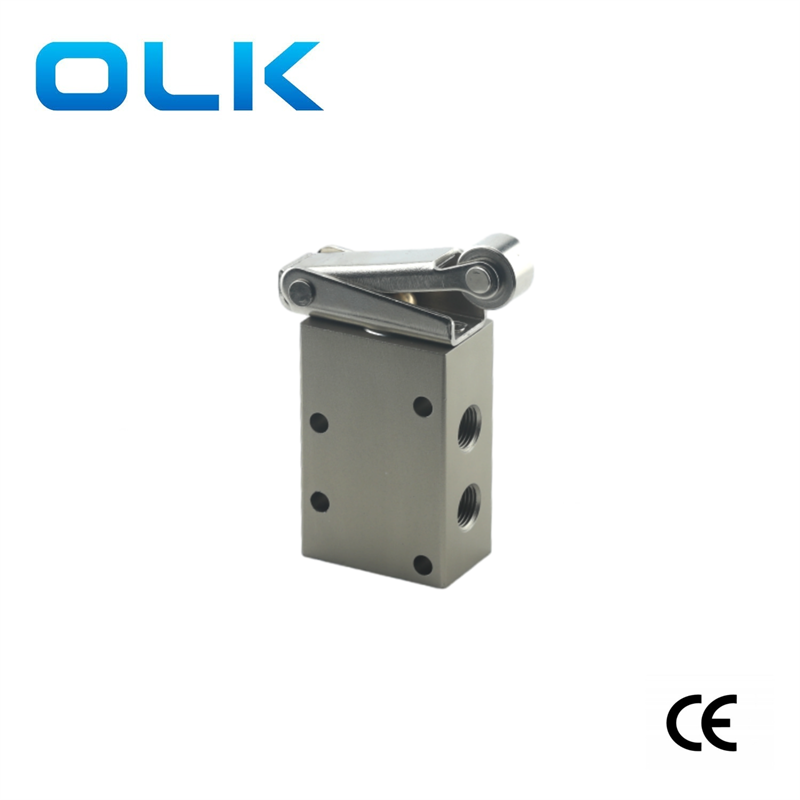

-rulli tüüp (VM430-01-01)

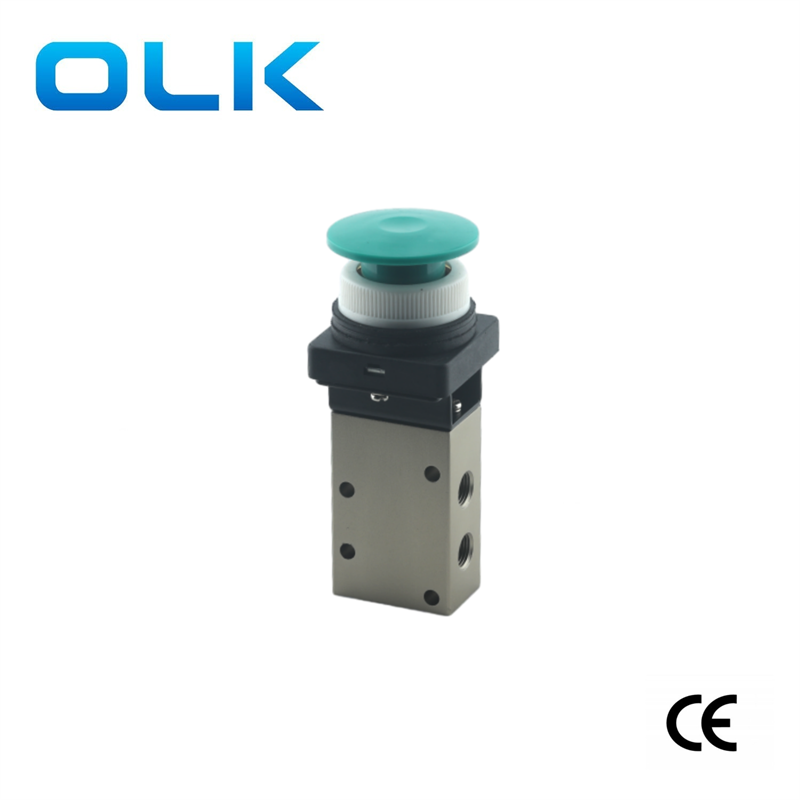

-seenenupp (VM430-01-30)

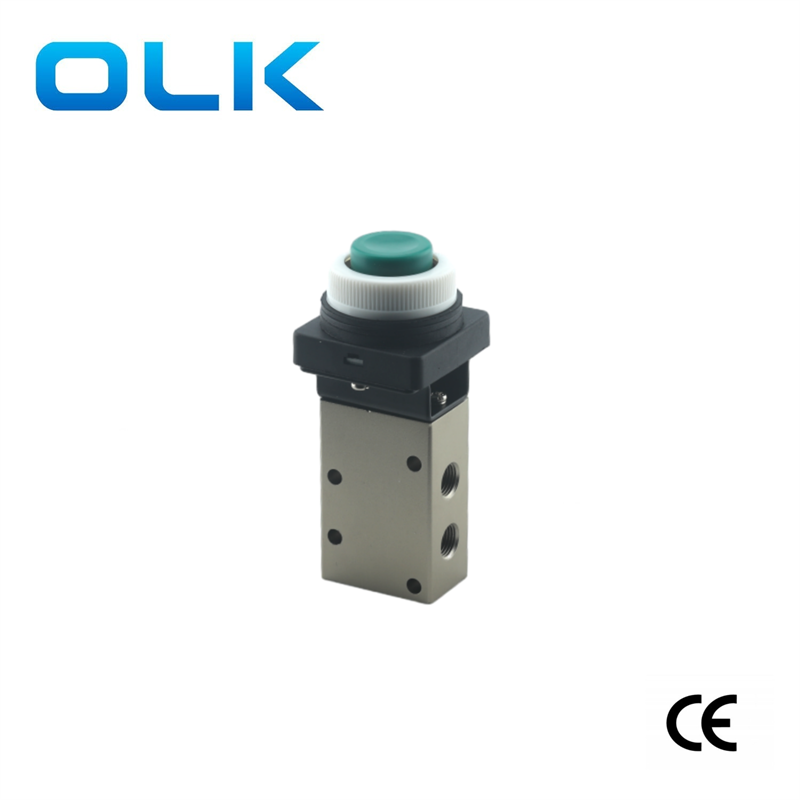

-Laiendatud nupp (VM430-01-32)

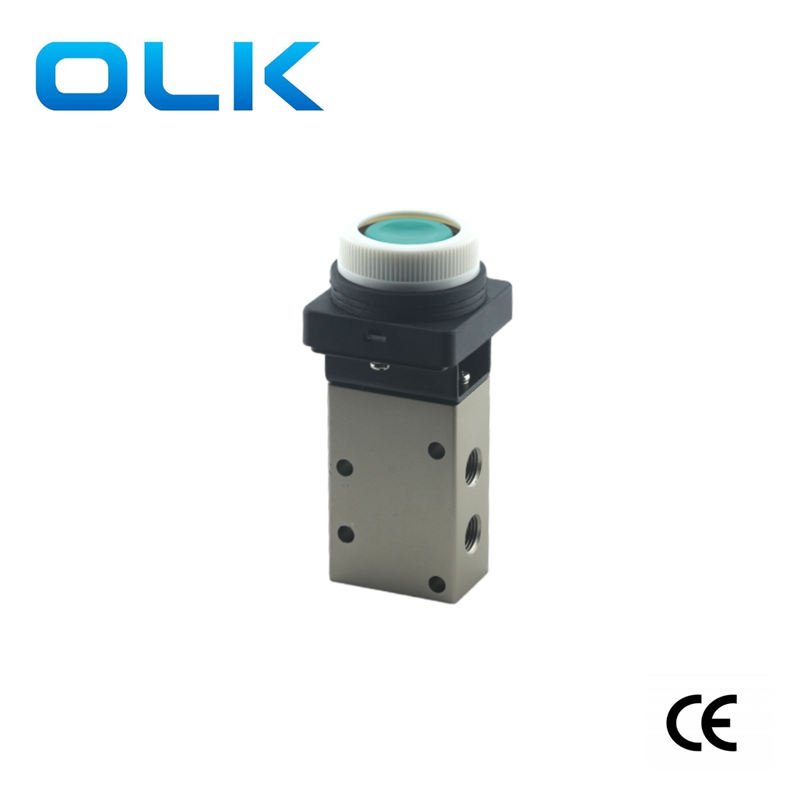

-loputusnupp (VM430-01-33)
-e-stop nupp (VM430-01-37)

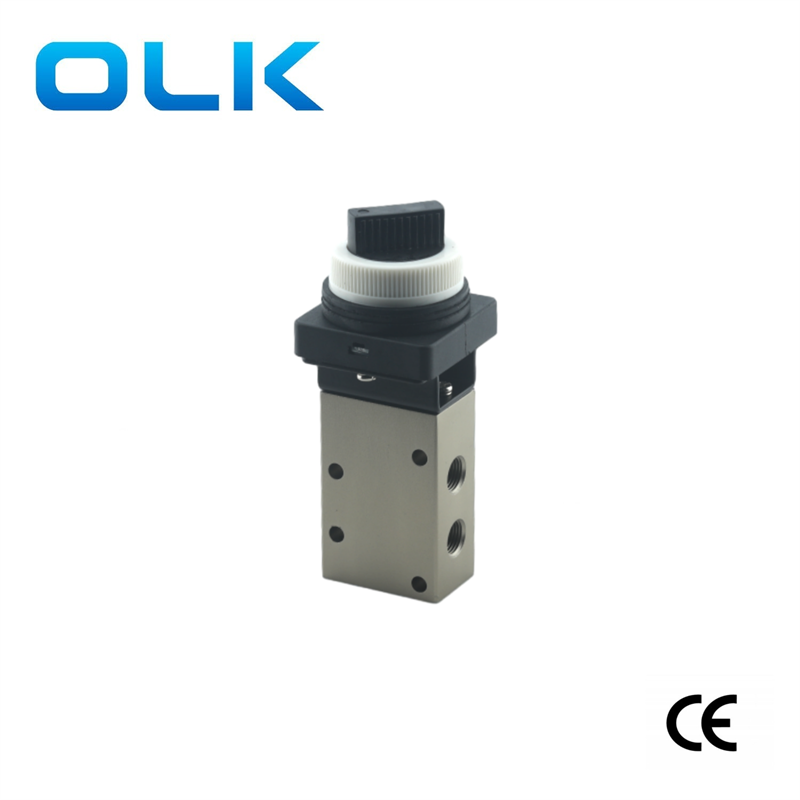

-Valija nupp (VM430-01-34)
Mehaaniline juhtsuunaventiil: VM430 kangirulli tüüp kasutab kangi, et suurendada suruvarda allapoole suunatud rõhku.
Läbi tüüpi, mida tuntakse ka kui ühetoimelise hoova rull-tüüpi, töötab järgmiselt: kui mehaaniline ründaja liigub edasi, lükkab see pooli alla. Kui ründaja ületab rulli, naaseb pool kevadise jõuga algsesse asendisse. Kui ründaja tagasi liigub, võib esiküljel olev väike kang painutada, põhjustades rulli tagasi voltimist ilma pooli liigutamata, takistades klapi lülitussuundasid. Seda tüüpi ventiil väljub väljalaskeavas impulsisignaali ja seda kasutatakse tavaliselt vooluahelates olevate häirete signaalide kõrvaldamiseks, lihtsustades süsteemi.Manaalne juhtimisventiil: VM430 käsitsi juhtimisklapp töötab käte või jalaga spooli vahetamiseks. Ainus mehaanilise juhtventiili struktuurne erinevus seisneb aktiveerimismehhanismis.
Käsitsi juhtventiilide aktiveerimismehhanismid hõlmavad nuppude tüüpe (seen, laiendatud ja tasane), nupu tüüpi ja luku tüüpi.
Nup-tüüpi, luku tüüpi ja tõukejõu tüübid on positsiooni hoidmise või enese hoidmise funktsiooni, mida mõnikord nimetatakse bistabiilseks funktsiooniks. See tähendab, et kui klapp on lülitatud, säilitab see oma positsiooni ka pärast manuaalse jõu eemaldamist. Oma positsiooni muutmiseks tuleb rakendada vastupidist jõudu.
Nupetüüpidel pole aga hoidmisfunktsiooni. Kui aktiveerimisjõud eemaldatakse, naaseb pool algsesse positsiooni kevadise jõu abil, mida nimetatakse monostabiilseks funktsiooniks.
|
Tellimiskood |
|||||||
|
VM4 |
3 |
0 |
_ |
01 |
_ |
01 |
S |
|
Mudel: |
Sadamate arv |
Pordi suurus: |
Täiturmehhanism |
Täiturmehhanismi järelliide |
|||
|
VM -seeria |
3: 3 port |
01: RC1/8 |
00: põhitüüp. |
S: kõva terase rull |
|||
|
02: ühesuunaline rull tüüp |
|||||||
|
01: rulli tüüp |
|||||||
|
30: seenenupp |
|||||||
|
32: laiendatud nupp |
|||||||
|
33: loputusnupp |
|||||||
|
37: e-stop nupp |
|||||||
|
34: Valija nupp |
|||||||
|
töötav vahend |
Õhk (filtreeritud läbi filtri üle 40 μm) |
|
Toiming |
Väline kontroll otsene tegevus |
|
Sadama läbimõõt |
G1/8 |
|
positsioonide arv |
2 positsioon3 teed |
|
määrimine |
tarbetu |
|
Töösurvevahemik MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Garanteeritud rõhutakistus |
1,5MPa (215psi) |
|
Töötemperatuur ° C |
-5∼60 |
|
Kehamaterjal |
alumiiniumsulam |
