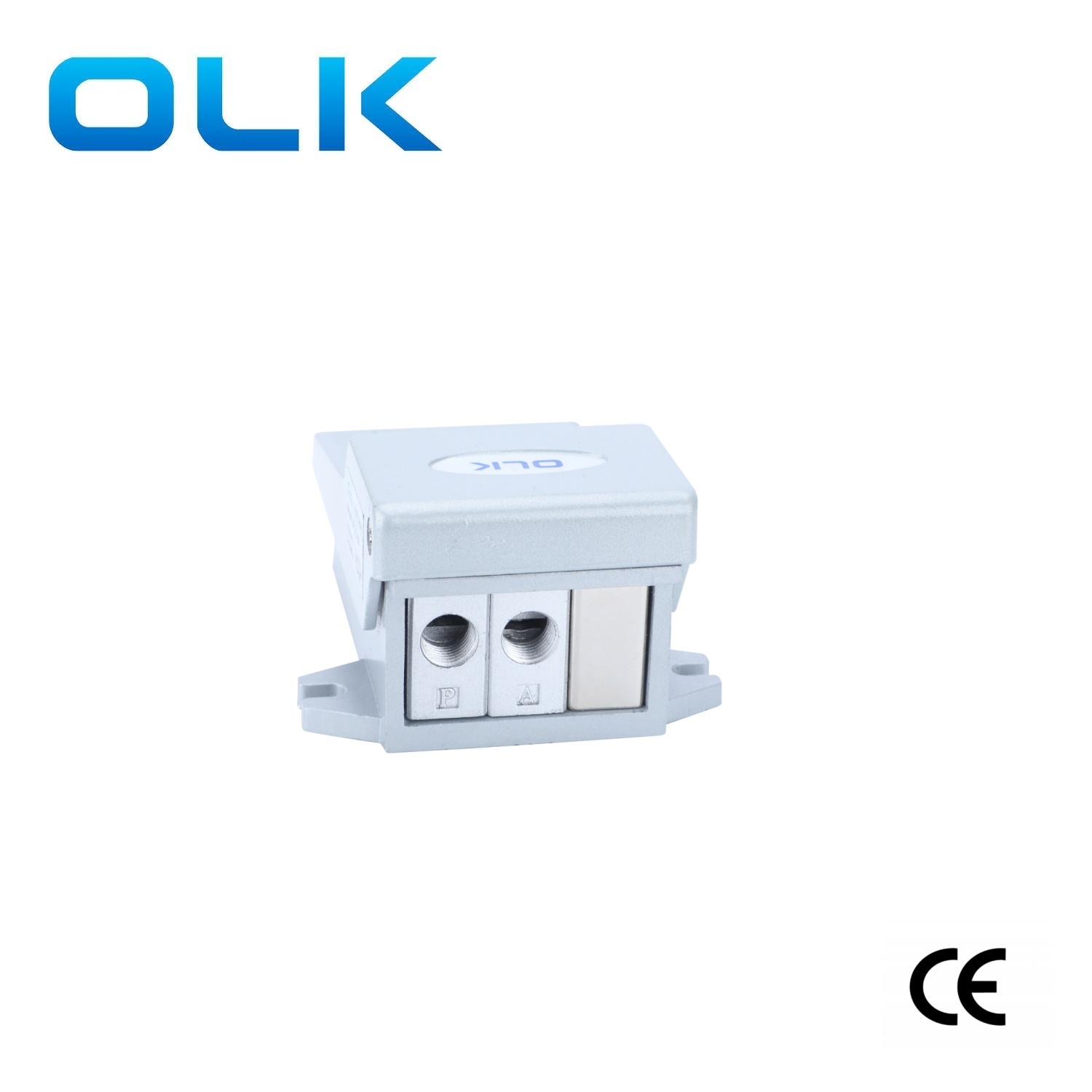

OLK pneumaatiline 3F 4F seeria jalaklapp 3-suunaline 5-suunaline kasutatakse laialdaselt automatiseeritud tootmisliinides ja masinates sellistes tööstusharudes nagu toit, farmaatsiatooted ja kemikaalid. 3F 3F pedaalventiil on otsetoimelised ventiilid, mis on vajalikud kombatavate käteoperatsioonide vajaduse ja kohandamise vajaduse. Operaatorid peavad astuma pneumaatilise jalapedaalventiiliga, kasutades samal ajal materjalide positsioneerimiseks mõlemat kätt, parandades oluliselt operatiivset ohutust ja täpsust.

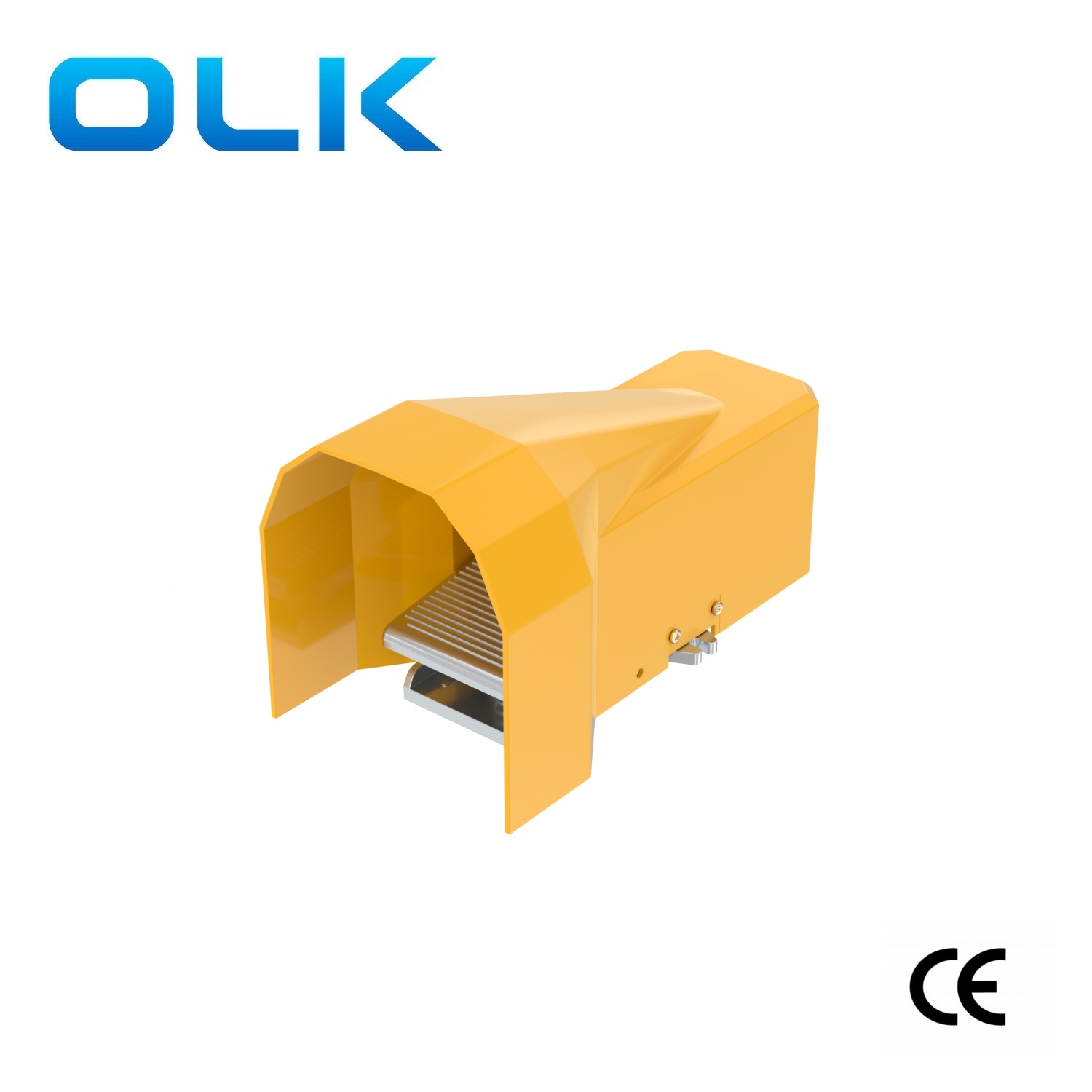

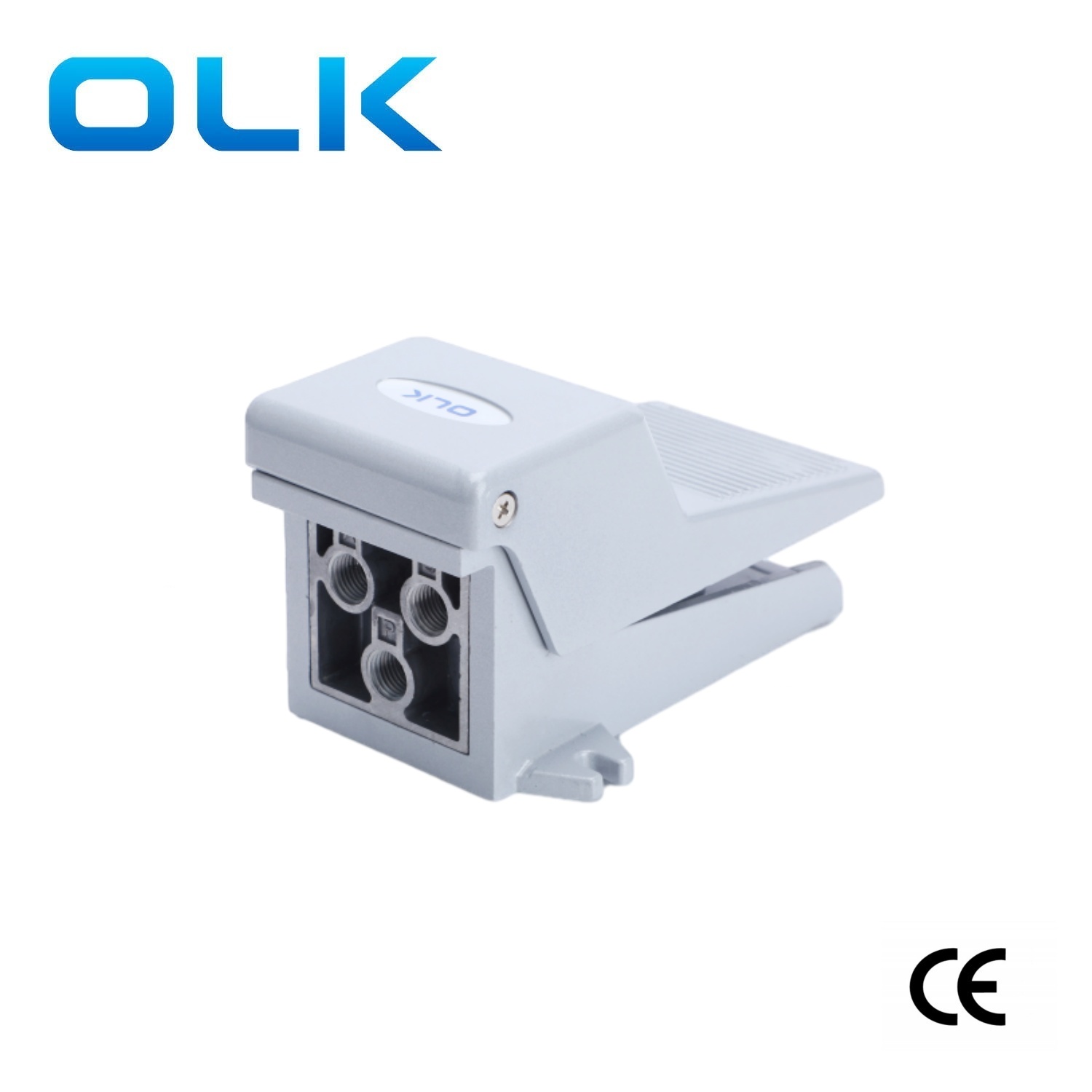

Ouleikai 4f jalapedaali ventiilidel on hea tagasilöögiesitus, nad ei deformeerunud ja neil on peeneid niite ilma burrita. Viie pordi ja kahe positsiooniga alumiiniumsulamist valmistatud 4F -seeria jalapedaalventiil on saadaval valikulise kaitsekattega, et blokeerida prügi tööpiirkonnas.

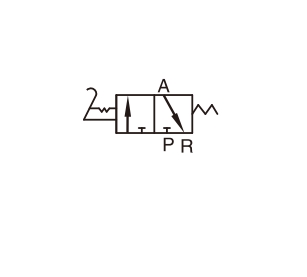

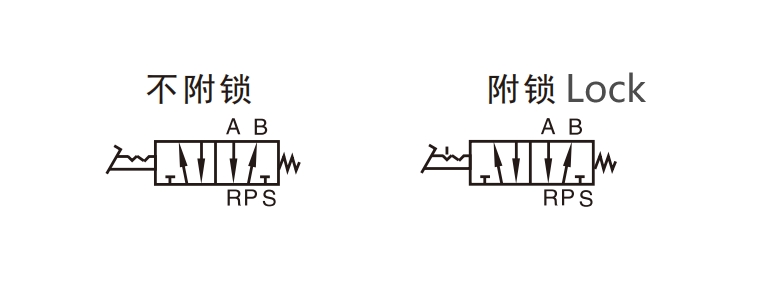

Sümbol:
|
Tellimiskood |
||
| 3FM210 | 08 | L |
| Mudel: | Pordi suurus: |
Märkus: |
| 3FM: 2 positsiooni 3 -suunaline mini jalaklapp | 06: G1/8 | 3FM:- |
| 3F: 2 positsiooni 3 suunas | 08: G1/4 | tühi ： standard |
| 4F: 2 positsiooni 5 suunas |
|
L ： lukuga |
|
|
|
G: Valvuriga |
|
|
|
LG: lukustus ja valvur |
1. alumiiniumistpedaal, millel on otsetoimeline disain, mis tagab stabiilsuse ja töökindluse.
2. Kui vajalik on pikem hoidmisaeg, saab valida lukustatava tüübi.
3. Lukustusmehhanism on stabiilne ja usaldusväärne, hõlpsa ja kiire avamisega. Konstruktsiooni suuruse piirangute tõttu ei suuda see siiski taluda sageli tugevat mõju.
4. Üle tugevusega plastist kaitsekatted on saadaval võimalusena.
|
töötav vahend |
Õhk (filtreeritud läbi filtri üle 40 μm) |
|
Toiming |
Pedaali otsene tegevus |
|
määrimine |
tarbetu |
|
Töösurvevahemik MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Garanteeritud rõhutakistus |
1,5MPa (215psi) |
|
mudel |
Sadama läbimõõt |
positsioonide arv |
Töötemperatuur ° C |
Kehamaterjal |
|
FV-02 |
G1/8 |
3/2 teed |
-20 umbes 70 |
alumiiniumsulam |
|
3F210-06 |
Pt1/8 |
3/2way |
-20 umbes 70 |
alumiiniumsulam |
| 3F210-06L | Pt1/8 | 3/2 teed | -20 umbes 70 |
alumiiniumsulam |
|
3FM210-06 |
G1/8 |
3/2way |
-20 umbes 70 |
plast |
|
3F210-08 |
Pt1/4 |
3/2 teed |
-20 umbes 70 |
alumiiniumsulam |
| 3F210-08L | Pt1/4 | 3/2 teed | -20 umbes 70 |
alumiiniumsulam |
|
3FM210-08 |
G1/4 |
3/2 teed |
-20 umbes 70 |
plast |
|
4F210-08 |
Pt1/4 |
5/2 tee |
-20 umbes 70 |
alumiiniumsulam |
|
4F210-08L |
Pt1/4 |
5/2 tee |
-20 umbes 70 |
alumiiniumsulam |
|
4F210-08G |
Pt1/4 |
5/2 tee |
-20 umbes 70 |
alumiiniumsulam |
|
4F210-08lg |
Pt1/4 |
5/2 tee |
-20 umbes 70 |
alumiiniumsulam |
|
Fv320 |
G1/8 |
3/2 teed |
-5∼60 |
alumiiniumsulam |
|
Fv420 |
G1/4 |
4/2way |
-5∼60 |
alumiiniumsulam |
Lukustusmehhanism 4F jalaklapi tähelepanu!
MÄRKUS. Mehhanismi normaalse toimimise tagamiseks tuleks regulaarselt lisada määrdemäär.

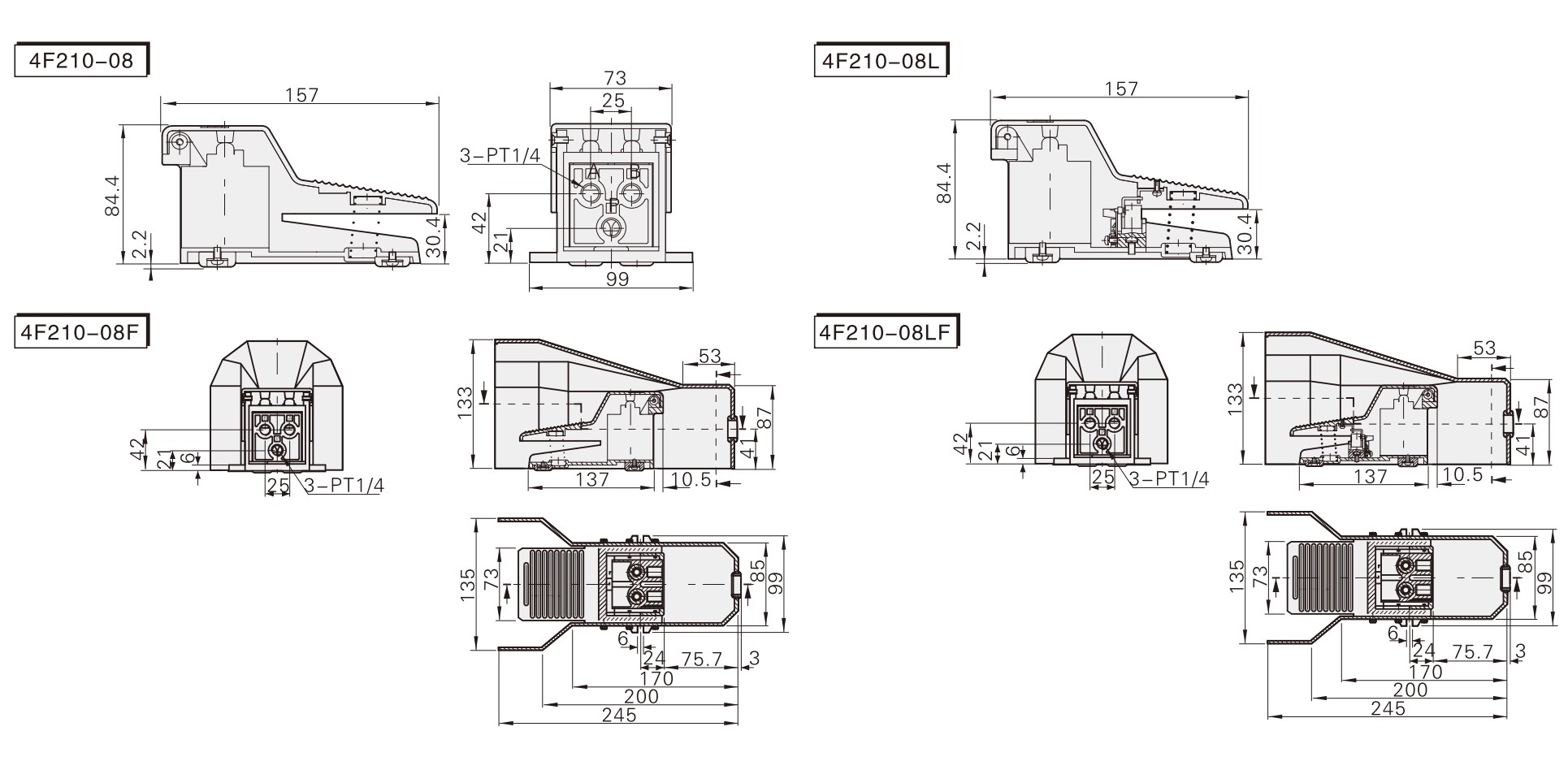

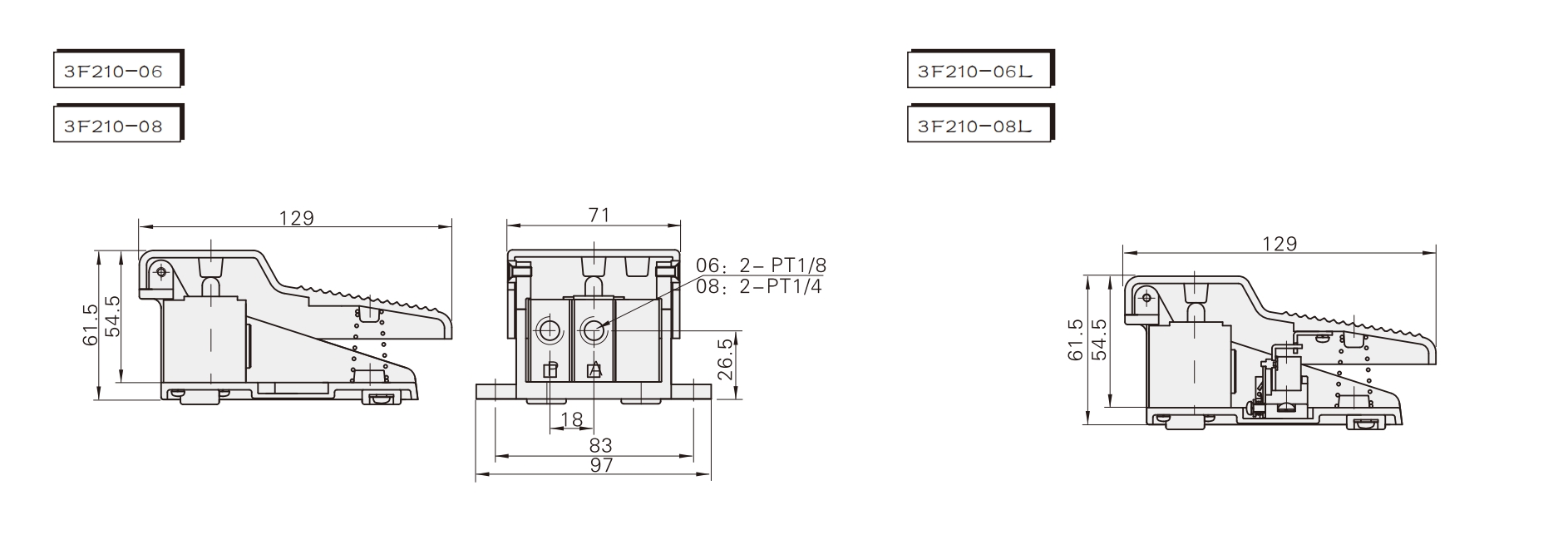

3F jalaklapp 3 suunas, 4f jalaklapp 5 suunas väliseid spetsifikatsioone:
KKK:
Kuidas eristada 3F, 4F jalapedaalventiili välimust?
Toote tagaküljel on ilmselgelt kaks auku 3F pedaalventiil ja kolm auku 4F pedaalklapile.
Mis on 4F210 väljalaskeava?
4F210: Sisseehitatud väljalaskeava (G1/8) summutiga
Mida tähendab 'LG' OLK -jalgade juhtimisventiilides?
'L' tähistab lukustusega jalaklappi, 'G' tähistab kattega jalaklappi. Kliendid saavad kindlaks määrata mudeli konkreetsete kasutusstsenaariumide põhjal.
Milline bränd saab OLK 4F210 seeria jalaklapi asendada?
Airtac Type 4F210 jala pedaalventiil.
